Arduino NanoをAVRマイコンの書込みツールする基板です。

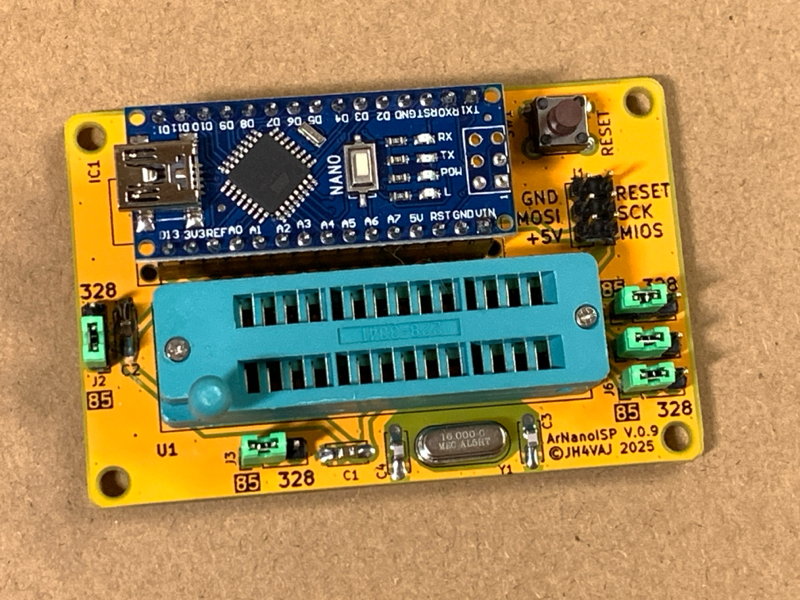

Arduino IDEのスケッチ例として入っているArduinoISPを使うとArduino UNOやNanoを書込みツールにすることができますが、毎回ジャンパ線で配線するのが面倒です。そこで、Arduino NanoとZIFソケットを一つの基板上に載せて、予め必要な配線を行った専用プリント基板を作りました。ATmega328PとATtiny85ならこれで書き込みできます。また、ISPピンヘッダも付けていますので、これを使って別の基板への書き込みもできます（Arduino UNOやNanoへのブートローダの書込みなど）。
基板サイズは秋月のCタイプに合わせています。なお、今回の頒布は基板だけです。キット（部品セット）ではありません。
詳細と頒布に関してはこちらのページをご覧ください。
Arduinoお手軽実験ボードはこちらです。
