概要
AVRマイコンのプログラマ（ArduinoISP）のボードです。Arduino NanoとZIP-28ソケットを一枚の基板に載せました。ATmega328PとATtiny85はこのボードだけで書き込みできます。ISP端子も設けていますので、他のAVRマイコンへの書込みや、Arduino UNO R3やArduino Nanoへのブートローダの書込みにも使えます。
Arduino UNOやArduno NanoにArduinoISP（サンプルスケッチにある）を書き込めばそのArduinoをプログラマとして使えますが、いちいち配線するのが面倒なので一体化した基板を作りました。

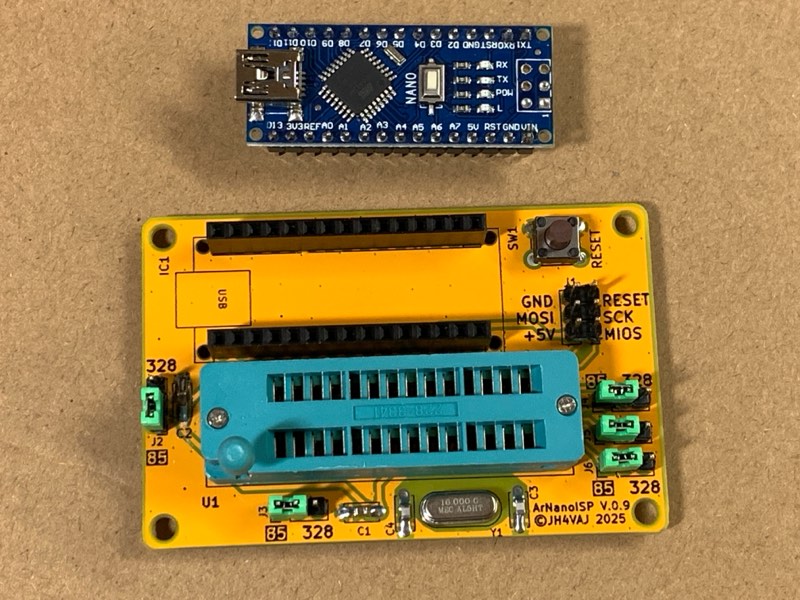

基板だけです。部品付きのキットではありません。
関連品として、Arduinoのお手軽実験ボードもあります。
回路図等

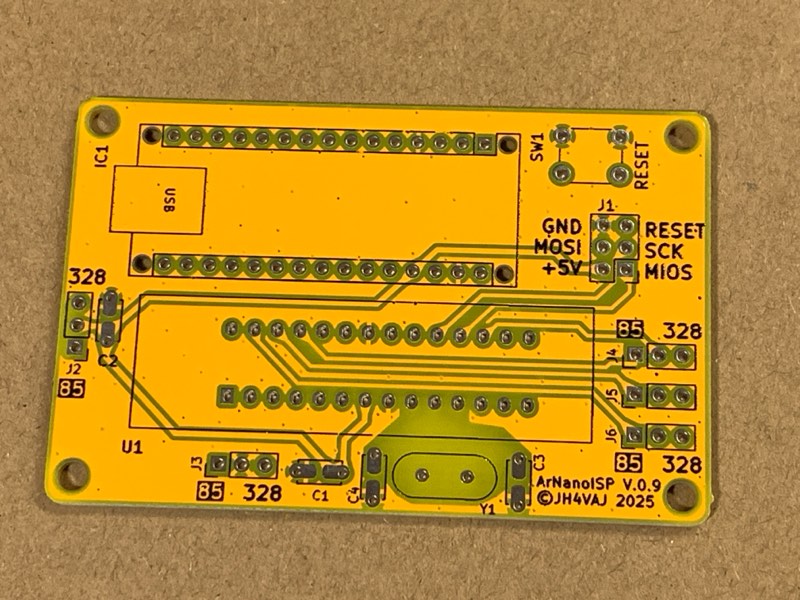

大雑把に言えば、Arduino NanoとZIF-28のソケットを、プログラミング用の配線で繋いだだけです。ATmega328PとATtiny85の対応は、ジャンパピンで切り替えます。
使用部品は下の表を参考にしてください。利便性のために秋月の通販コードを記載していますが、それに限定するものでもありません。この表を参考に適当なものを選んでください。
| 部品番号 | 定数等 | 数量 | 秋月販売コード |
|---|---|---|---|
| C1, C2 | 1uF（0.1uFでも可） | 2 | |
| C3, C4 | 22pF | 2 | |
| IC1 | 01×15 ピンソケット 2.54mmピッチ | 2 | 110102 |
| J1 | 02×03 ピンヘッダ 2.54mmピッチ | 1 | 116883 |
| J2, J3, J4, J5, J6 | 01×03 ピンヘッダ 2.54mmピッチ | 5 | 103949 |
| SW1 | 6mm角タクトスイッチ | 1 | 103647 |
| U1 | ZIF-28 | 1 | 117234 |
| Y1 | 16MHz HC-49/S | 1 | 108671 |
| ジャンパピン | 6 | 103894 | |
| Arduino Nano | 1 |
コンデンサはリード部品（5mmピッチ）でもチップ部品（2012Mサイズ）でも実装できます。
ATmega328Pで外部クロックを使わない（内蔵クロックだけしか使わない）のなら、C3、C4、Y1は不要です。また、上の部品表では外部クロックは16MHzを想定しています。他の周波数にするならその周波数の水晶にしてください（16MHzだけしか動作確認していませんが…）。
IC1はピンソケットを使ってArduino Nano（互換機）を取り付けることを想定しています。直付けするなら、当然、ピンソケットは不要です。また、Arduino NanoとPCを接続するUSBケーブルも必要です。
ISP端子を使わないならJ1は不要です。ISP端子を使うなら、J1を実装し、6ピンケーブルも用意してください。
ATmega328PかATtiny85のどちらかしか使わないのなら、J2～J6とジャンパピンは不要です。ATmega328Pなら何もせずにオープン、ATtiny85ならJ2～J6は85用にショートしてください。
SW1はリセットスイッチですが、実装不要です。Arduino Nano上のリセットスイッチと並列に繋がっているだけですので、リセットするならArduino Nano上のスイッチを使えばOKです。Arduino Nano上のリセットスイッチが押しにくいと思ったらSW1を実装してください。とは言え、通常は手動でリセットを行うことはないでしょう。

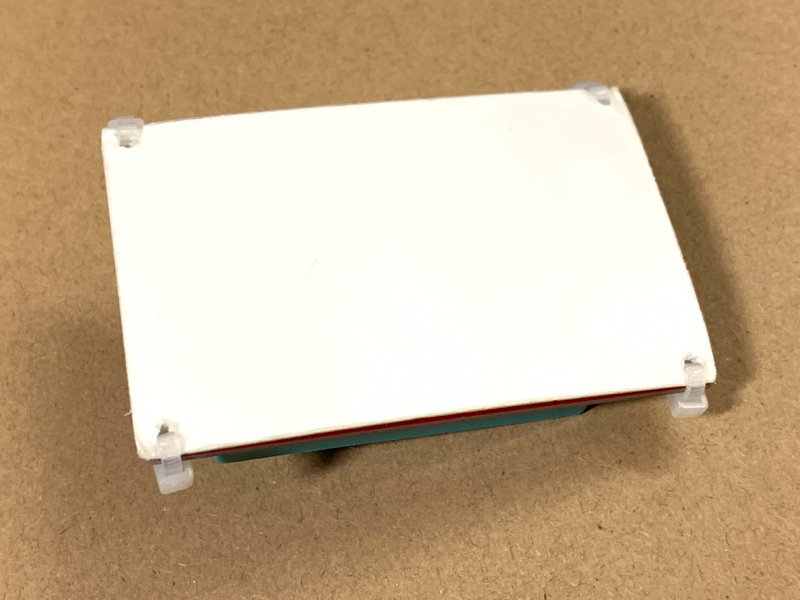

基板サイズは秋月のCタイプ（72×47.5mm）に合わせていますので、底板を付けるならCタイプ基板が使えます。秋月にはCタイプ用のアクリル板もありますが、基板のほうが安価です（アクリル板は少し大きめに作られています）。下の写真のように、適当な厚紙を結束バンドで縛り付けるのでも底のカバーとしては充分だと思います。
使い方
組立てに関しては、特段の説明は不要でしょう。一点挙げるとすれば、ZIFソケットは、レバーを上げた状態でハンダ付けを行ってください。詳しくは秋月のマニュアルをご覧ください。

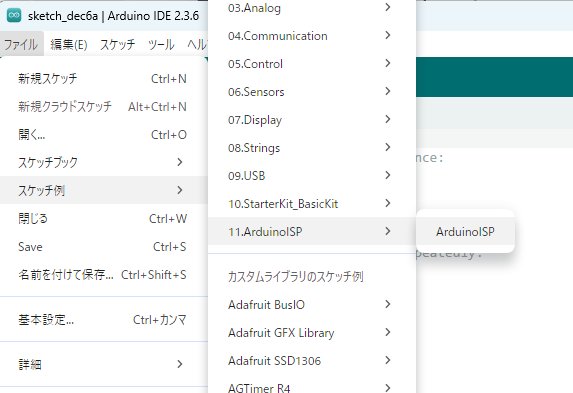

Arduino NanoをISPとして使うには、Arduino IDEのスケッチ例にあるArduinoISPをこの基板上のArduino Nanoに書き込んでください。

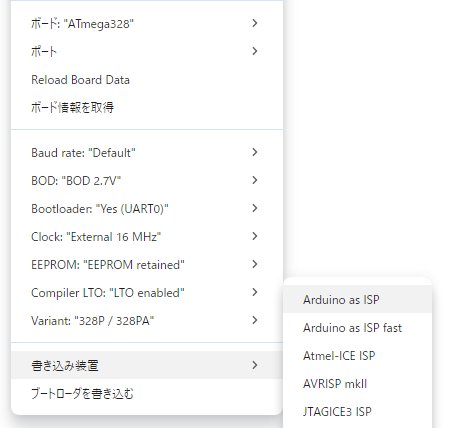

また、これをプログラマとして使う際には、書込み装置としてArduino as ISPを選択してください。
ArduinoISPとArduino as ISP、名称が似ていてややこしいですが、前者が書込み用のプログラム（スケッチ）、後者がそれを書き込んだ書込みツールです。ArduinoISPやArduino as ISPに関しては検索すればたくさん情報が見つかりますので、それらを参考にしてください。

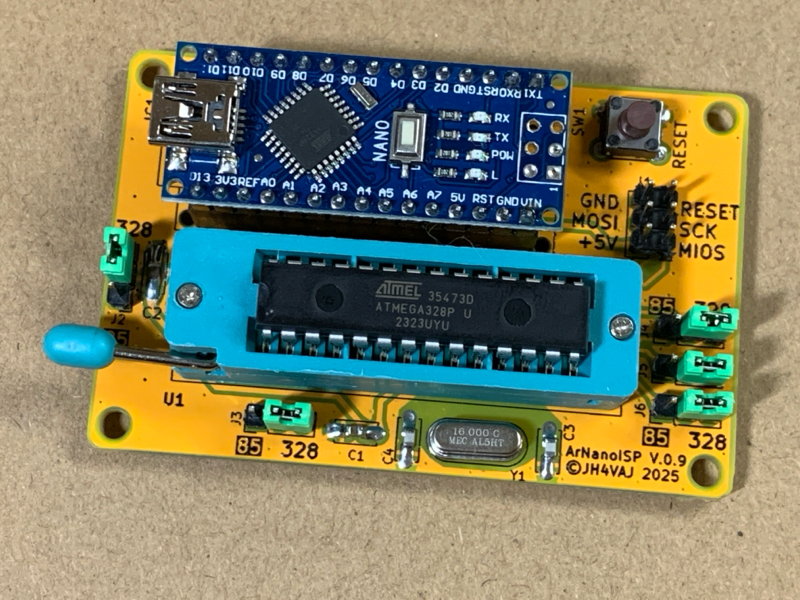

このボードを使ってATmega328Pに書き込む場合は、下の写真のようにマイコンチップをZIFソケットに挿し込みます。

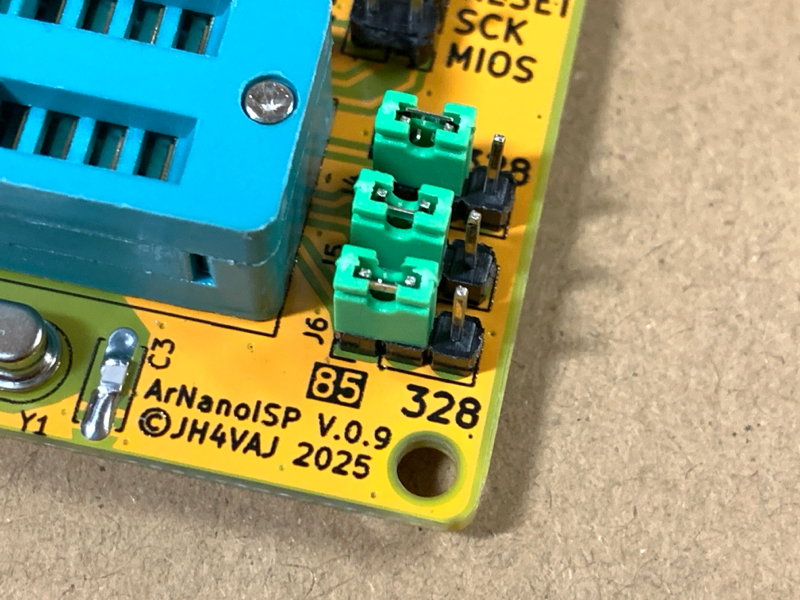

ジャンパピンは「328」の方に挿してください。全部で5つあります。

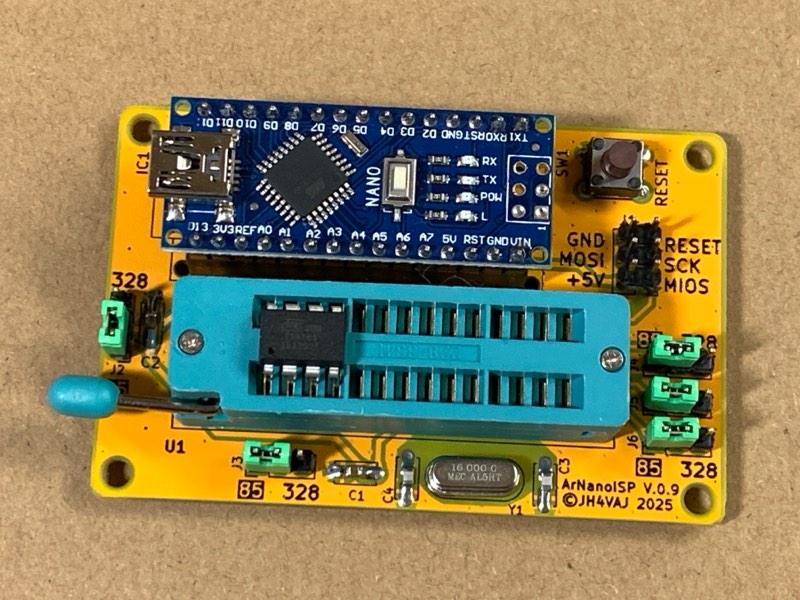

ATtiny85に書き込む場合は、マイコンチップをソケットの左に寄せて挿します。

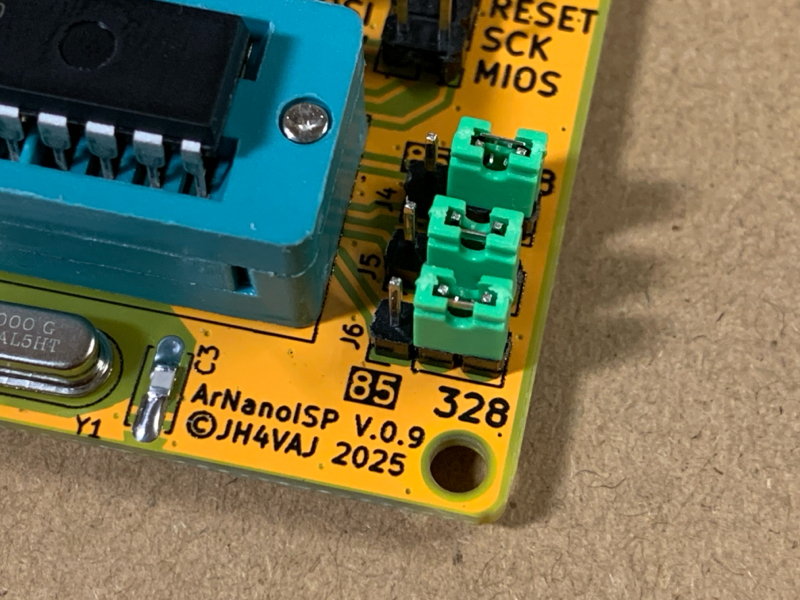

ジャンパピンは5つとも「85」側です。
