SARK100のソフトウェアの使い方

アンテナアナライザのSARK100は単体でも使えるけど、PCのソフトウェアと組合せて使うとさらに便利。知っている限りで、次の二つがある。

  • WinPCC-Sark100
  • SARK-100 (SM6WHY)

ということで、これらの使い方をざっくり紹介。

SARK100本体の準備

  1. USBケーブルでPCと接続する。
  2. 「CONFIG」ボタンを何度か押して「PC Link」を選択する。
  3. 「VAL」ボタンを押してモードを確定する。

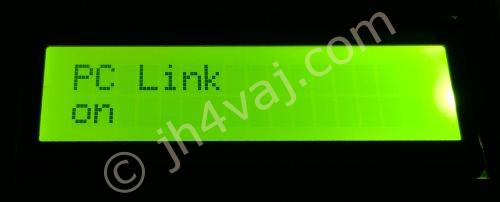

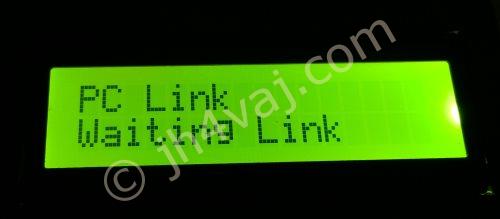

本体側の準備は以上。これで、PCのソフトウェアとの通信待ち状態に入る。

必要に応じて、PCにドライバがインストールされるはず(Windows 10ではおそらく自動的にインストールされる)。手元のPCでは、別のデバイスを繋いだときにインストールされたものがそのまま使われたようだ。

WinPCC-Sark100

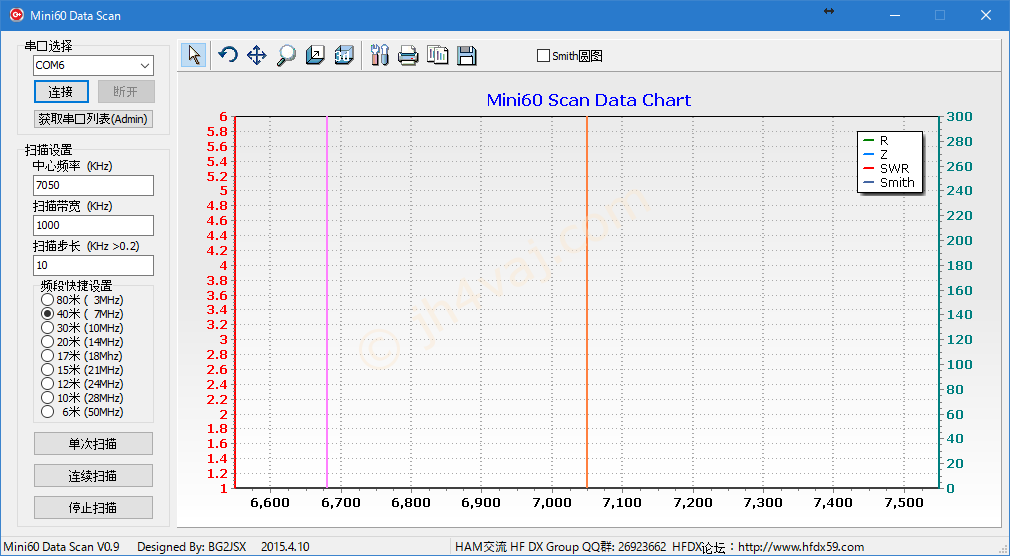

元々は、台湾製のソフトのようで、表示が漢字。

使えないことはないのだろうけど、よくわからない。英語化されたものがあるので、そちらを探した方が無難。

その英語版のオリジナル配布サイトはこちら。

Sark100

だけれども、ドメインが失効しているのか落ちている。

こちらにコピーがある。

Error

ここの一番下の、

Click HERE for Mirrored Download In Case The Original Web Site Is Down

のリンクをクリックすればダウンロードできる。

または、「WinPCC-Sark100-V1.0.01_en_DH1KLM」で検索すると、こちらのサイトが見つかる。

http://rgho.st/6WKwB87Vk

ダウンロードできるファイルはパッケージ内容がやや違うが、実行ファイル自体は、「WinPCC-Sark100 V1.0.01_en_DH1KLM.exe」でどちらでも同じもののよう。前者は、Android対応のファイルが含まれている?詳細は不明。

WinPCC-Sark100 V1.0.01_en_DH1KLM.exeを起動する。このとき、ファイルを右クリックで「管理者として実行」を選択して起動する。

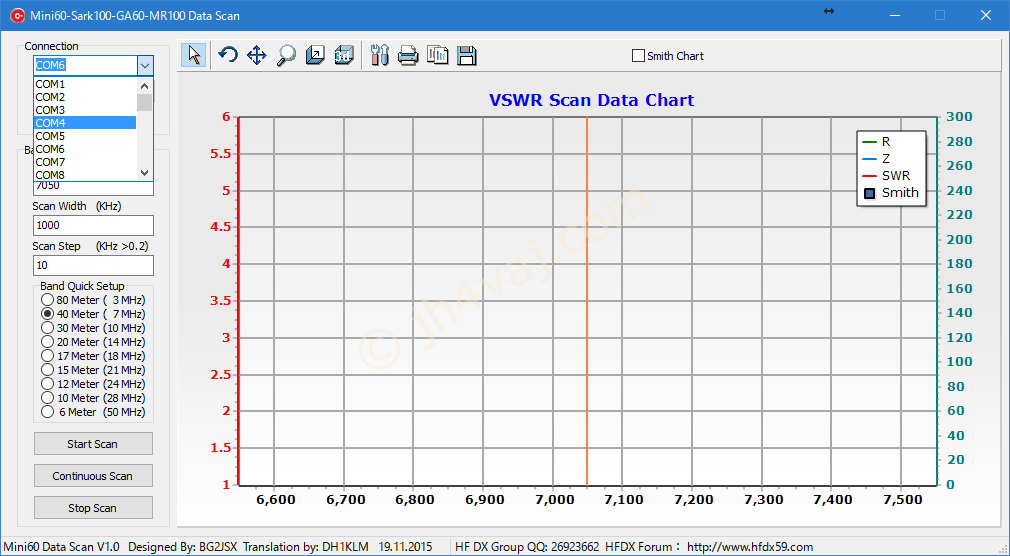

左上の「List Connected Ports」を押す。SARK100本体の準備ができていれば、適切なCOMポート番号が表示される。なお、管理者権限で起動していないとこの「List Connected Ports」が機能しない(その旨表示される)。言い換えれば、COMポートを手動選択するなら管理者権限で起動する必要はない。

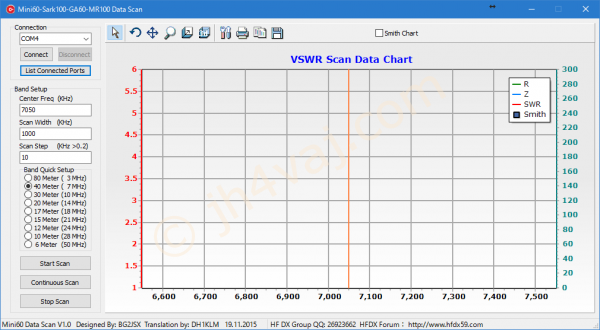

いずれにしても、適切なCOMポートを選択したら、その下の「Connect」ボタンを押す。これで、SARK100本体とつながる。

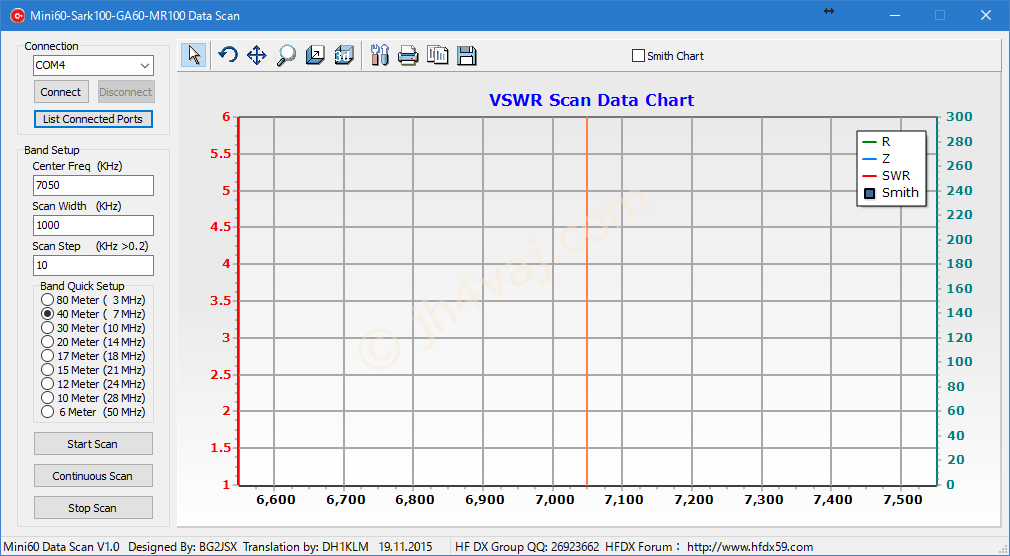

続いて、Band Setupに所望の数値を設定する。Band Quick Setupで選択するのが簡単。そこから手動で修正してもOK。一応補足しておくと、Scan Stepは標準で10kHzになっているが、これだとスキャンに時間がかかる。50kHzとか100kHzに設定した方がいいかと。一通りアンテナの調整が終ったところで10kHzにしてより細かくチェックするというのが効率的。

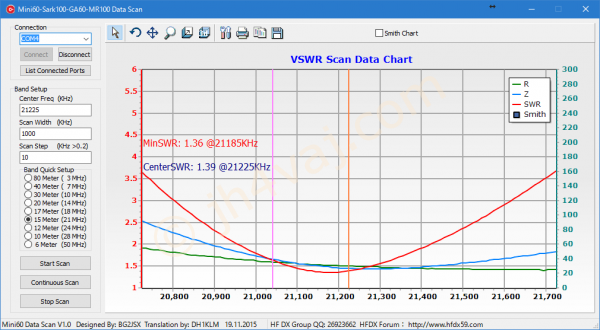

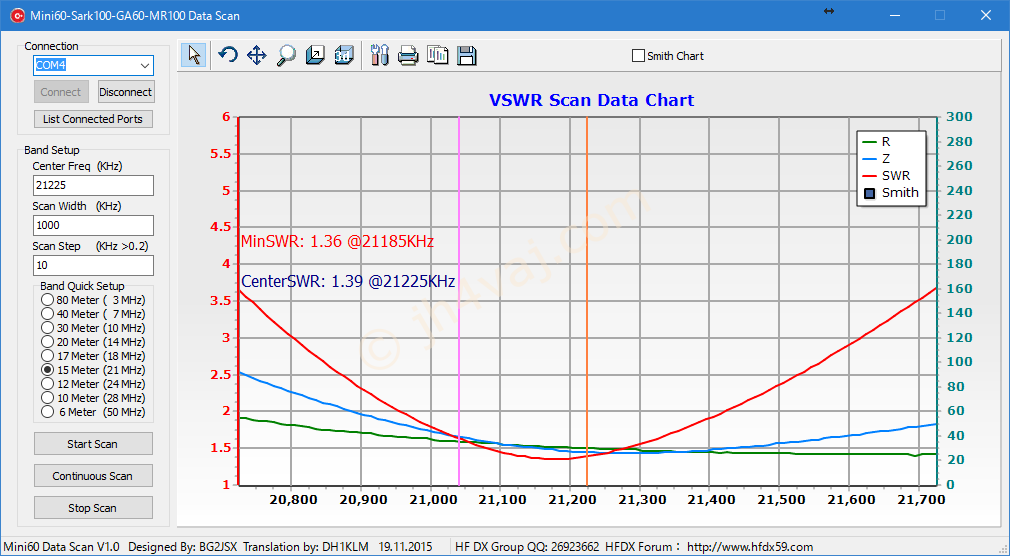

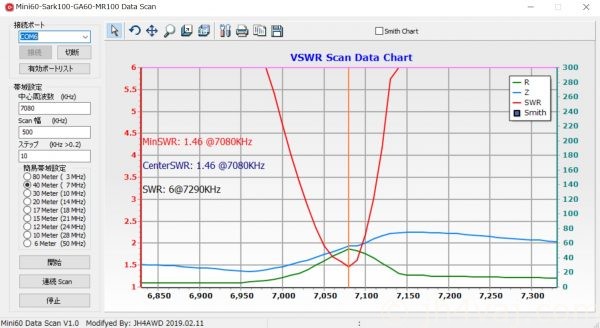

あとは、「Start Scan」ボタンを押せば、設定した周波数範囲でのスキャンを行い、リアルタイムでグラフを表示してくれる。

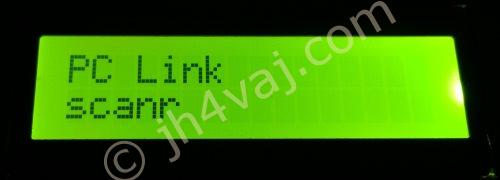

スキャンが始まると、SARK100本体側にもその旨表示される。

しかし、スキャンが終了しても、表示はこのままのようだ。

「Continuous Scan」の方を押せば、繰返し連続でスキャンしてくれる。アンテナの調整などでは便利。スキャンを終了させるには「Stop Scan」を押すが、すぐに止まるわけではなく、スキャン範囲の最後まで行ってから止まる。また、連続スキャン中にスキャン幅などの値を変更すれば、次の先頭に戻ったタイミングで反映される。

なお、スキャン中にエラーが出て止まることがある。その時は諦めて、スキャンをやり直すしかない。

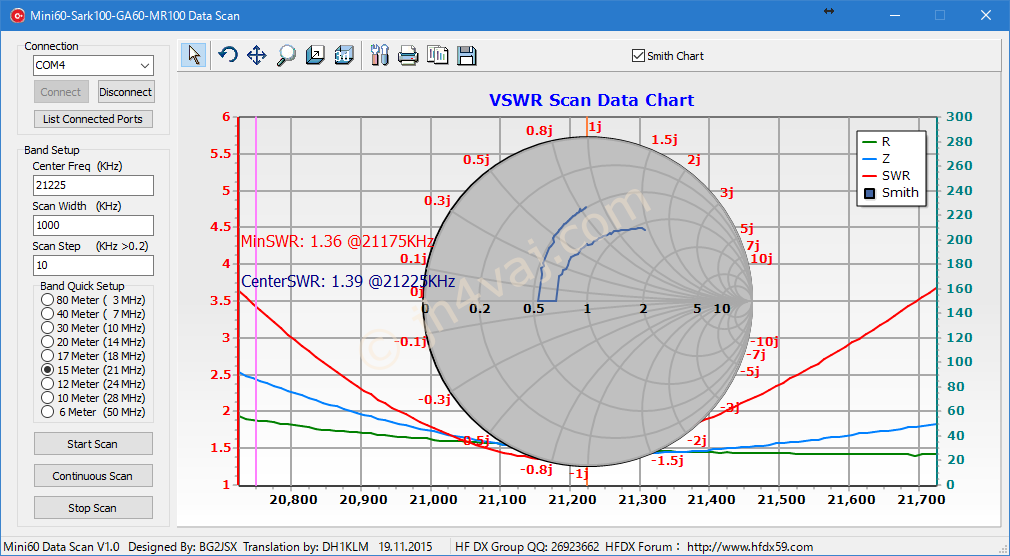

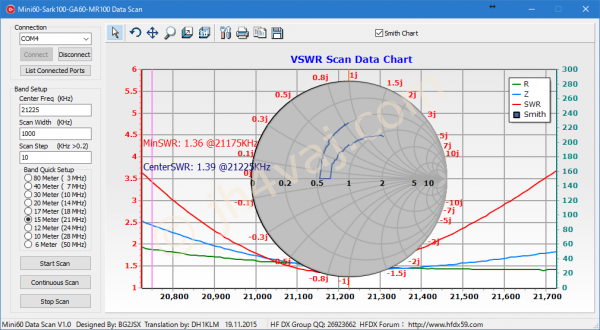

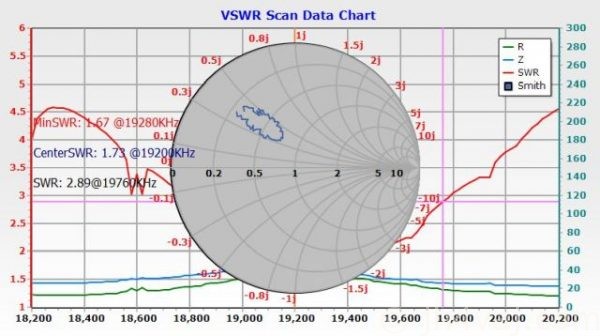

上の方にある、「Smish Chart」にチェックを入れてスキャンすると、スミスチャートも表示してくれる。


【追記】
あるころから、再スキャンができなくなるという現象が発生するようになった。スキャン終了後にまたすぐスキャンするのなら問題なく動くけれど、停止したまましばく置いてから再度スキャンしようとすると反応しなくなる。ちょうど、以前、この下のコメントでMR100に関して頂いた内容と同じ。

こうなってしまったら、最初からやり直すしかないみたい。つまり、ソフトを終了させ、SARK100の電源も切って、SARK100の電源投入、ソフト起動、設定という手順。

この現象を避ける方法としては、Continuous Scanの方を使ってスキャンし続けさせることくらいか?これならずっと動いてくれて、止まるようなことはないようだ。スキャン範囲を変更させたくなったらStop Scanして設定し直し、Start Scanすれば良い。それくらいの短時間停止なら、再スキャンが動かないということはない。どのくらいの時間、停止させておくとおかしくなるのかは未検証。

ちなみに、スキャンし続けさせておきながらBand Setupの各パラメータを変更すると、次のスキャンから設定し直した条件でスキャンが行われるようなので、Stop Scanの必要はないとも言える。が、値の修正中に次のスキャンに入るとおかしな設定になってしまう可能性がある。なので、この方法を採るなら、その回のスキャン終了までに充分な時間があるタイミングで。まぁ、おかしくなったら、ソフトとSARK100を起動しなおせばいいのだけれど。

なお、以前はこの停止したまましばらく置いておくと動かなくなるという現象はなかった。Windows Updateを繰り返しているうちにおかしく(相性が悪く)なった?対処したソフトウェアが出てくれると助かるのだけど。

【追記ここまで】


SARK-100 (SM6WHY)

入手先は、公式サイトから。

[SARK-100 Pc Scan] SWR Analyzer Software
http://www.sm6why.n.nu/sark-100

過去バージョンも一緒に掲載されているので、一番新しいものをダウンロードする。

ZIPを展開するとたくさんのファイルが出てくるが、「SWR-Analyzer.exe」を起動すればいいようだ。こちらのソフトは、管理者権限の必要はない。一般ユーザで起動しても、適切なCOMポートが表示される(左上)。

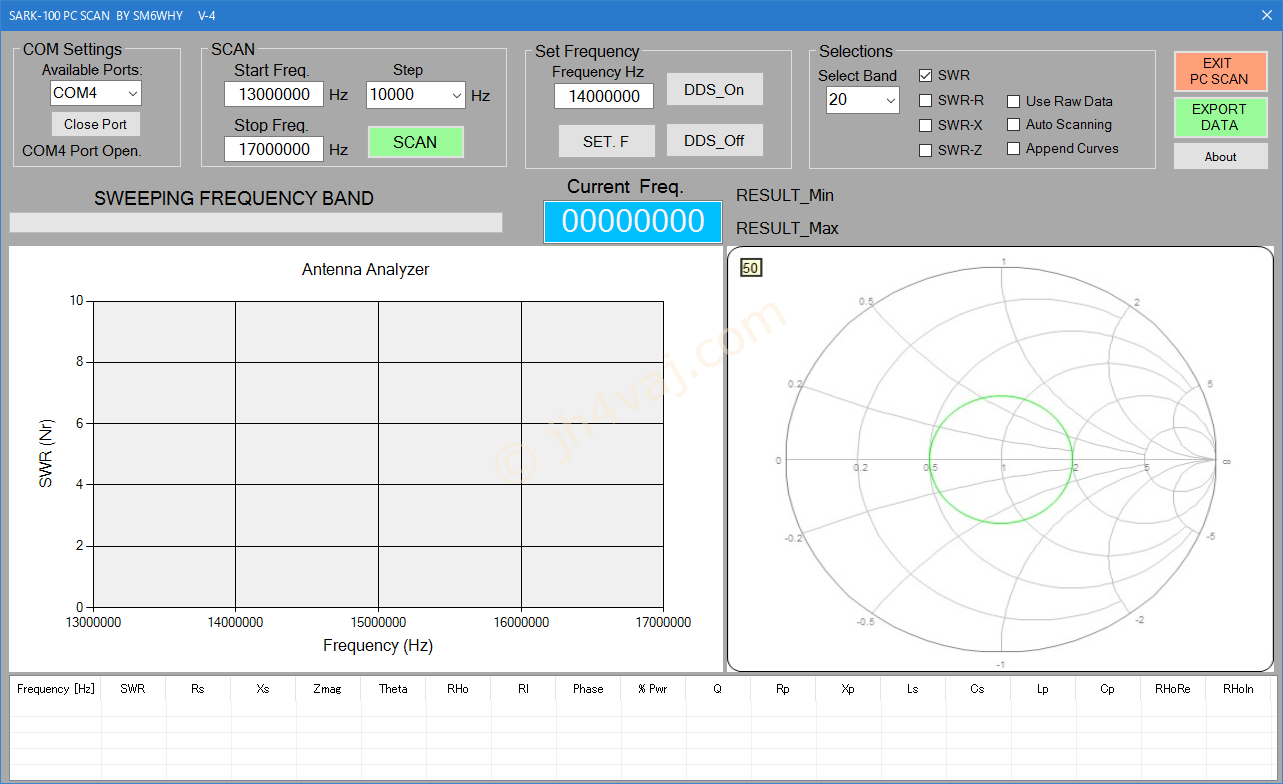

ポート番号の下の「Open Prt」を押すとSARK100本体とつながる。

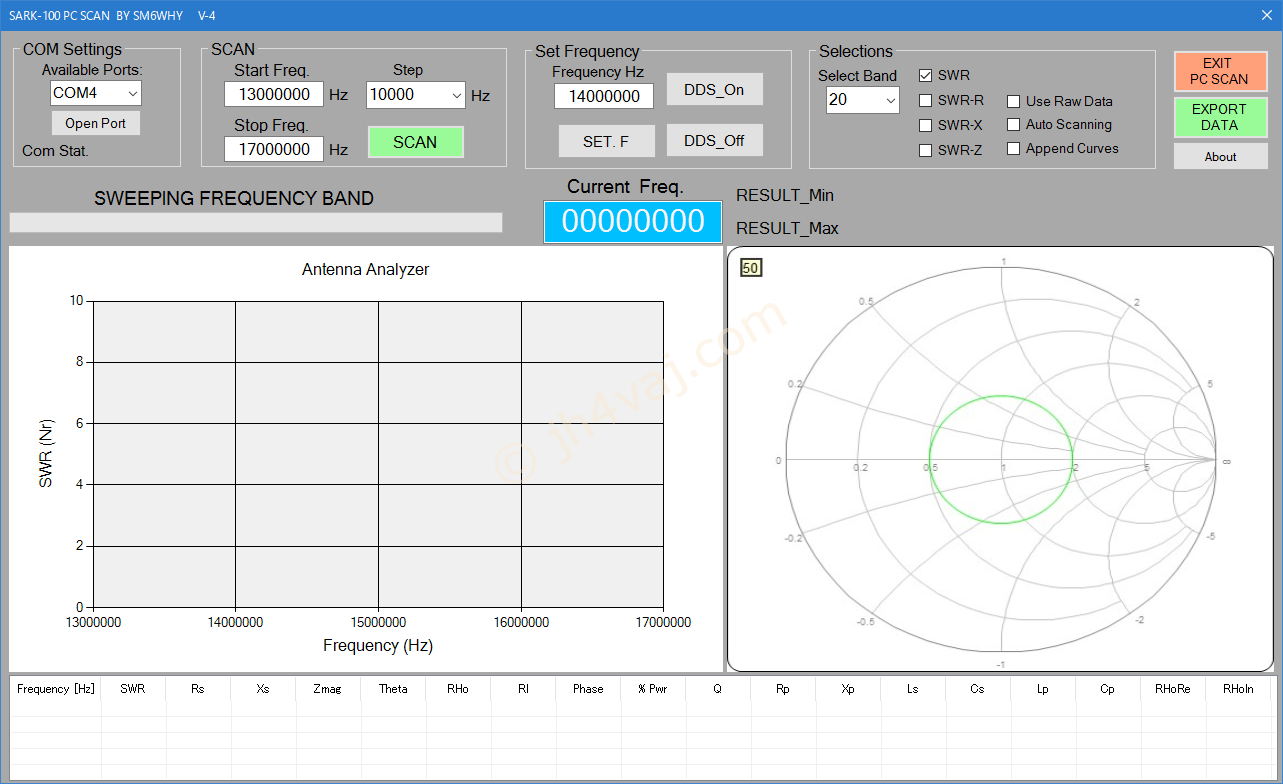

右の方にあるSelectionsの「Select Band」で希望のバンドを選択する。これで、SCANに適切なスタート周波数等が設定される。必要に応じて手動で変更する。

「SCAN」ボタンを押せば設定した周波数範囲をスキャンする。

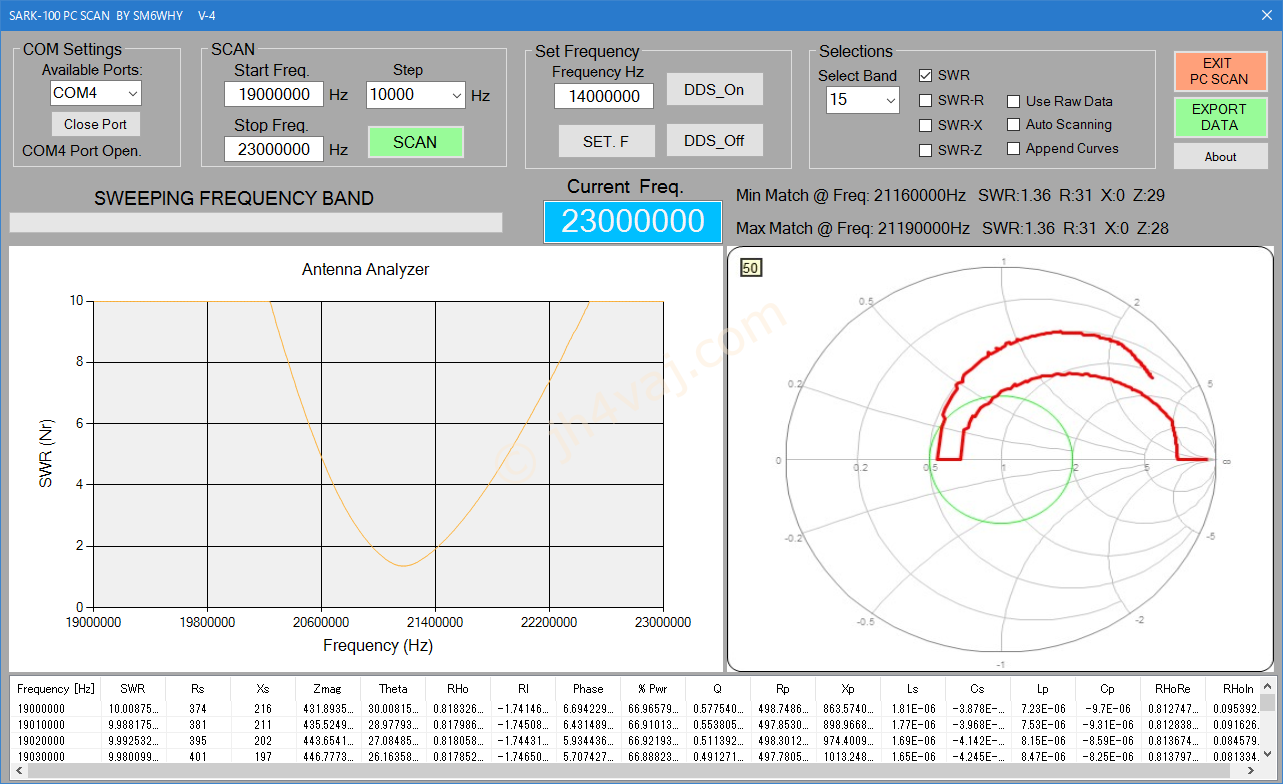

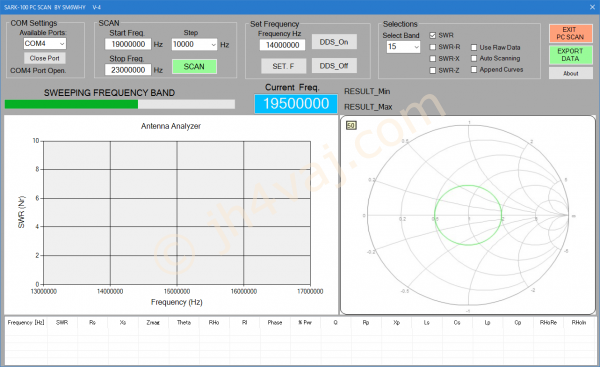

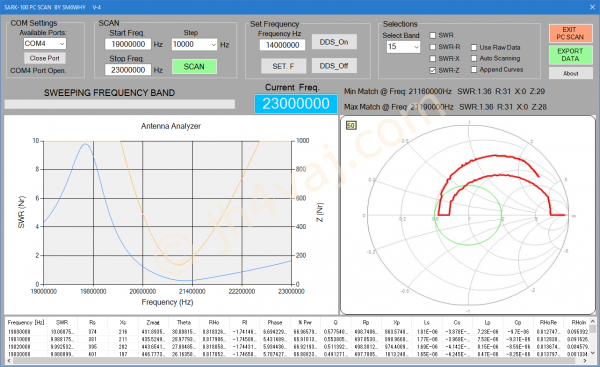

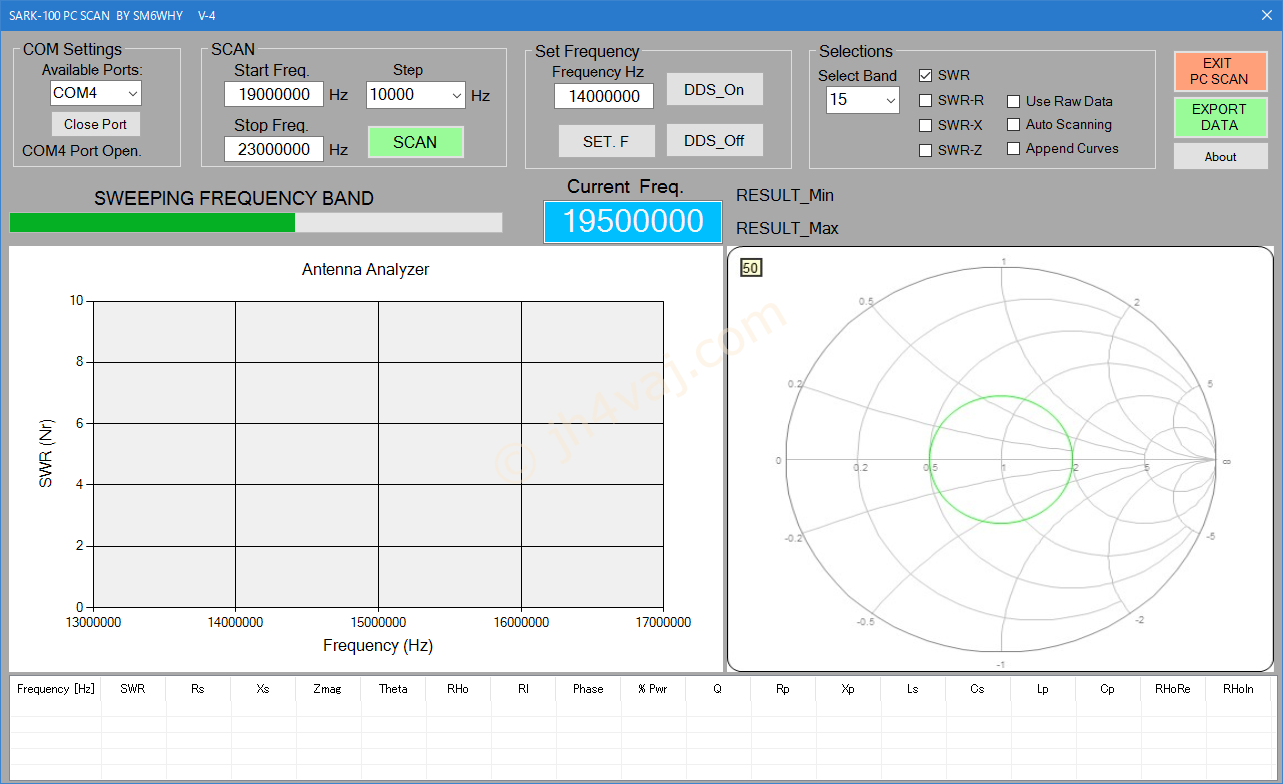

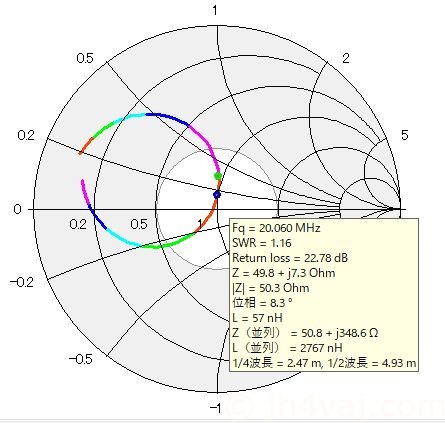

スキャン中は、SWEEPING FREQUENCY BANDにプログレスバーが表示される。が、右端に行ったら完了というわけではなく、左に戻って継続してバーの表示がされる。「やってるよ!」っていう表示のようだ。どこまで行っているかは、右隣のCurrent Freq.に数字で表示される。こちらのソフトはグラフ表示がリアルタイムではなく、スキャンが終了してから一気に表示される。スミスチャートも表示されるが、ややしばらく時間がかかる。

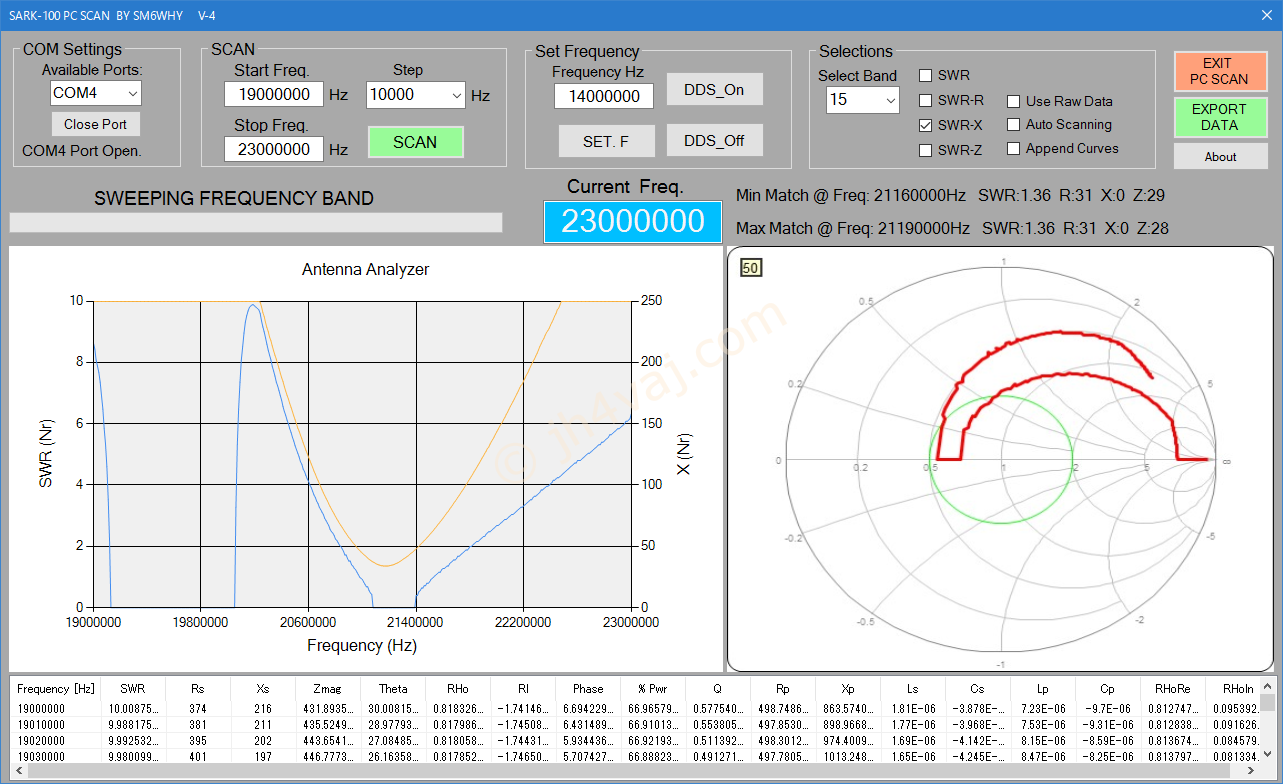

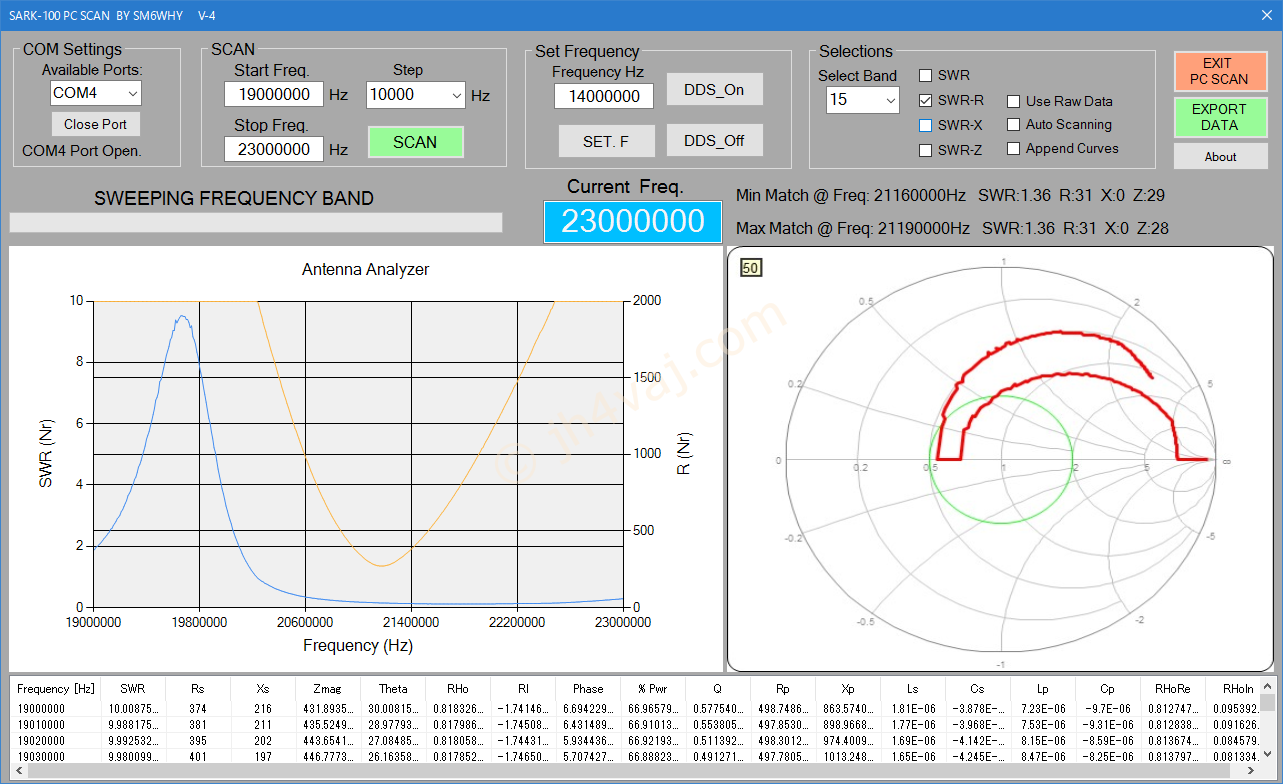

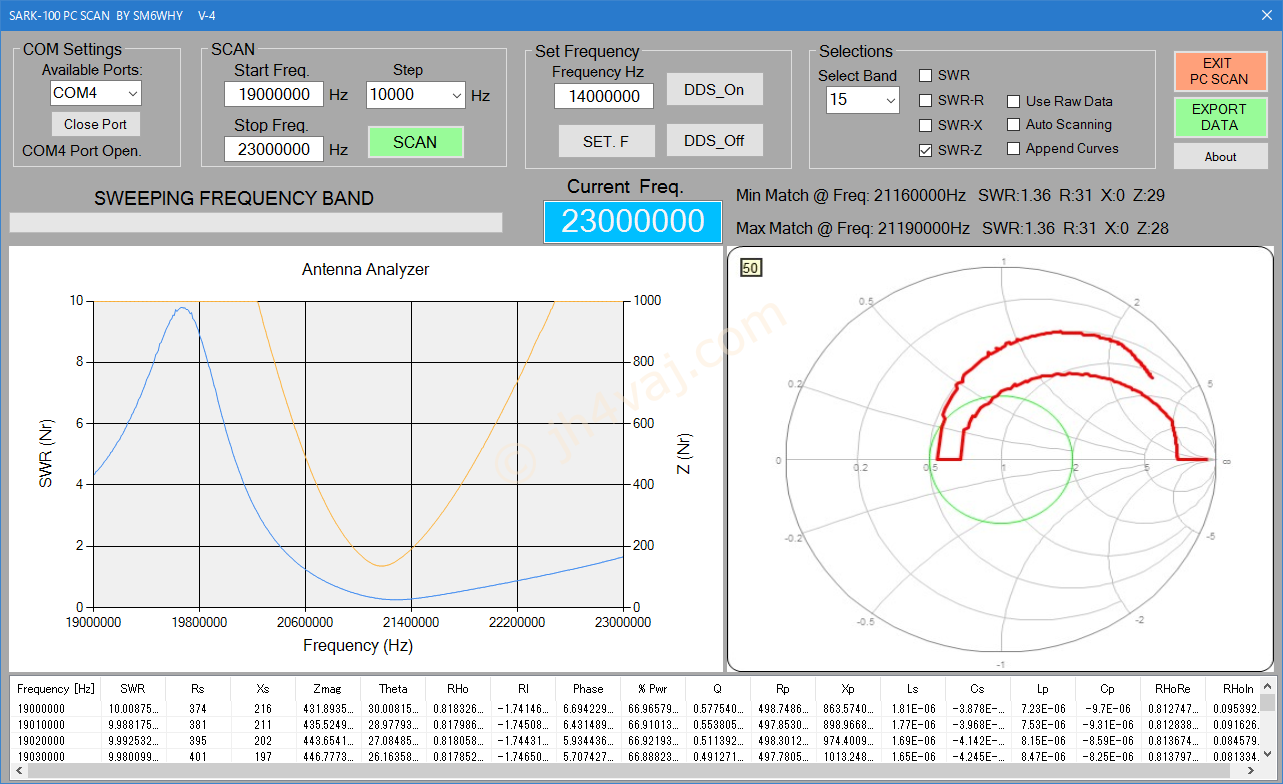

スキャンが終ったあとで、SelectionsのSWR-R、SWR-X、SWR-Zをチェックすると、SWRと抵抗分などのグラフをそれぞれ表示できる。

Selectionsの「Auto Scanning」にチェックを入れてスキャンを行うと、スキャンを繰り返す。繰返しスキャンをやめるには、このチェックを外す。

「Append Curves」にチェックを入れてスキャンするとエラーになる。将来のバージョンアップに期待。

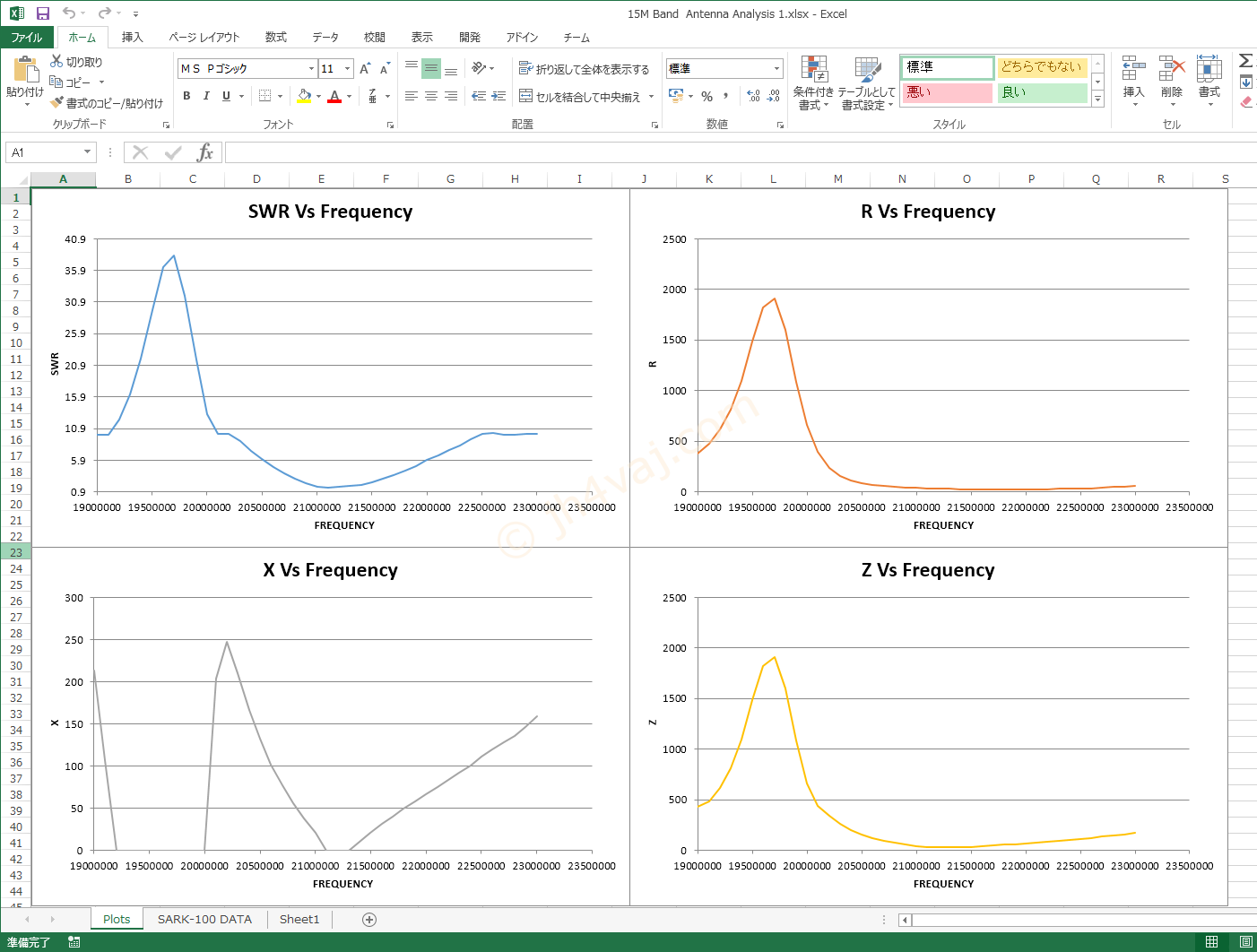

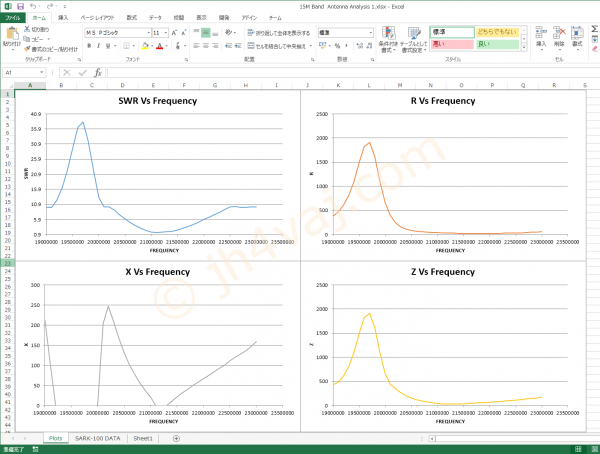

「EXPORT DATA」を押すと、Excelに結果を吐き出してくれる。

このツールを終了させるには、「EXIT PC SCAN」を押す。ウィンドウの×を押しても終了しない点に注意(いつも騙されるw)。

お勧めは?

どちらでも自分の好みの方を使えばいいのだけど、個人的には前者のWinPCCの方がリアルタイムでグラフ表示してくれるので好き。無料なので、両方試してみるといいかと。

8,000円程度でこれだけのことができるので、SARK100には大いに満足。

⇒ SARK100をeBayで探す

改良型でMini60というコンパクトなモデルもある。バッテリを内蔵しているので、使い勝手はこちらのほうが良いだろう。

⇒ eBayでSARK100 Mini60を探す

SARK100のマニュアル
http://www.casogo.com/Manual/SARK100.pdf


【注意】

MR-100というパチもんはゴミなので買わないように。
