10MHz付近のSWRが高いのをなんとかしたいと思い、接地を強化してみることに。

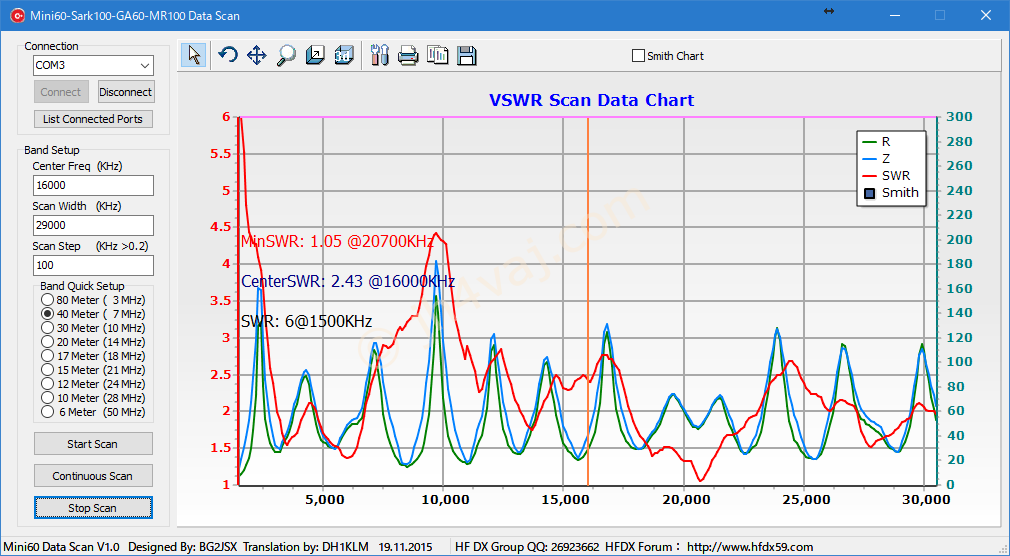

まずは、現状の再確認。接地用の線が10m強で、その先は1mのアース棒を地面に打ち込んだ状態。
これに、アース棒を一本追加してみる。概ね1.5mほど離れたところに打ち込んだ。
ほとんど変化なし。強いて言えばちょっと悪化している。アース棒が1.5mほど離れているので、ワイヤもその分追加されている。それと、接地線はベランダの鉄骨や金属の外壁に添わせているので、その影響もあるだろう。いずれにしても、このままアース棒を追加しても大きく良くなることはなさそう。

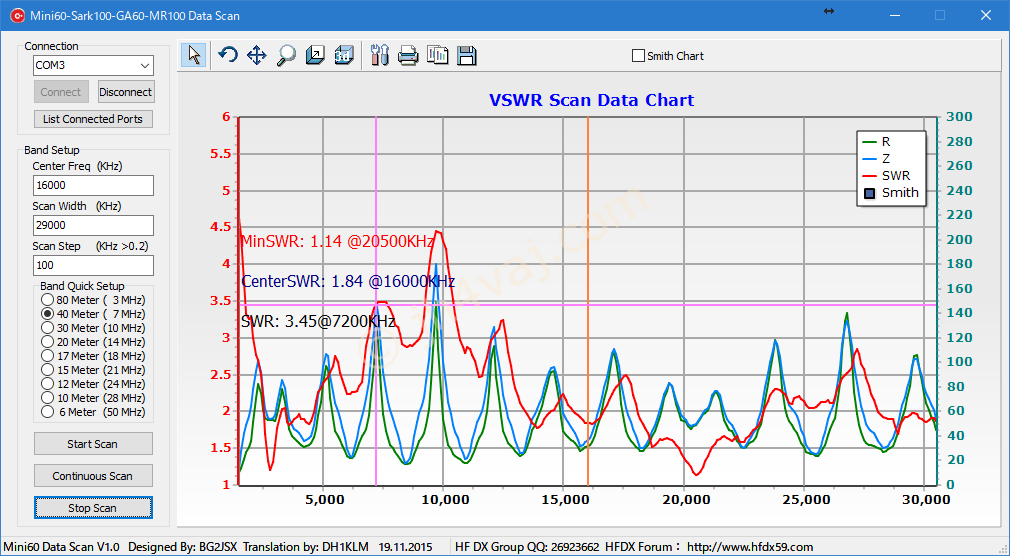

カウンタポイズを追加してみる。長さは6mほど。これも鉄骨のそば。
かなり変化した。が、アマチュアバンドに限ってみれば、微妙…
また、別の長さのカウンタポイズを付けてみるかなぁ。他にできることと言えば、エレメントの長さ調整とか、エレメントそのものを足してみるとかかな？
