釣竿ロングワイヤのカウンタポイズを変更

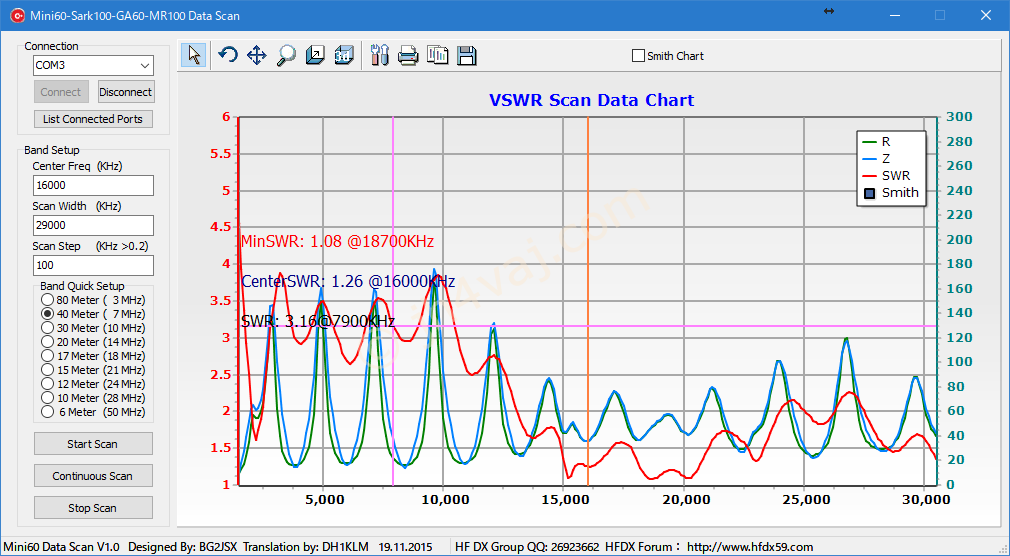

まずは、前回のチャートを再掲。10m強の接地線の先でアース棒(1m×2本)と6mのカウンタポイズ。

これに、14mのカウンタポイズをに変更。しかしながら、場所(ベランダ)の都合で拡げられるだけの長さが取れないので、ぐちゃぐちゃとおいた状態。

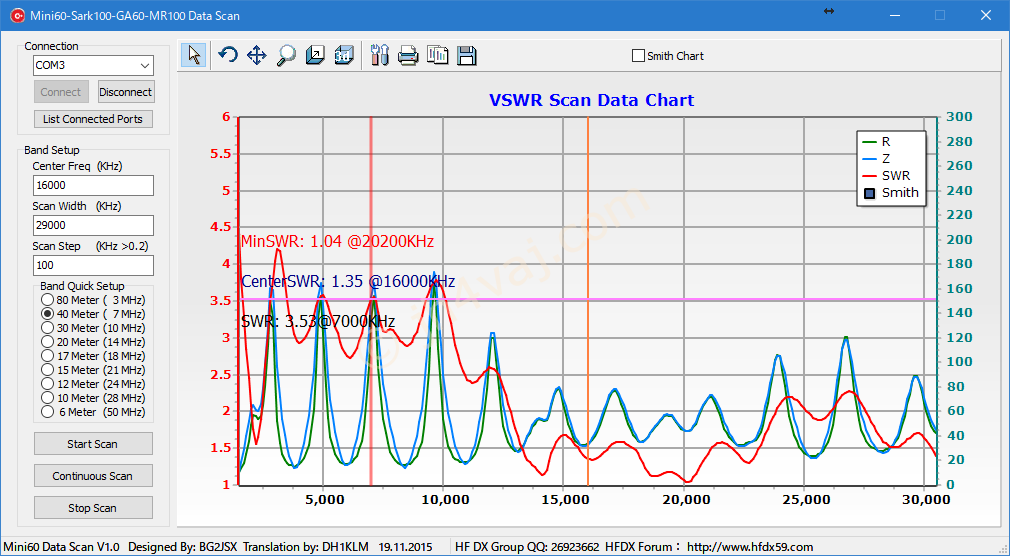

変化はした。が、良くなったとはいえない。10MHz付近のSWRのピークは下がった。13MHz付近は素晴らしい。14MHzあたりでないのが残念だけど。20MHzあたりもいいが、こちらも21MHzでないのが残念。30MHzがよくて、28MHzでないのも同様。一方、7MHzと3.5MHz付近はかなり悪化。

続いて、これに、先の6mのカウンタポイズを追加。同軸ケーブルや接地線から離そうとすると、どうしても14mのものに添せるしか場所がない。

これでも変化はある。でも、これもいいとはいえない。特に、3.5MHzあたりの悪化が著しい。

14mのカウンタポイズの引き回しを無理やり変えてみた。

多少は変化。微調整という感じ?引き回しよりも長さ、または、本数の方が影響が大きそう。

うーん、こうなると、調整すべきはエレメント長の方か。そうそう、ピアノ線を使っているけど、あっという間に錆びた。ステンレス線にしておくべきだったか。
