アクリル板のレーザ加工の発注をする場合は、おそらく機械系のCADを使って図面を作るのが普通なのだろうと思う。が、そのためだけに新しいCADをインストールして操作を覚えるのは面倒。平面図なら手慣れたKiCadの基板エディタでも作れる。
図面作成と製造ファイル出力
まずは、普通に図面を作る。カットだけなので、外形層と寸法図だけあればよい。

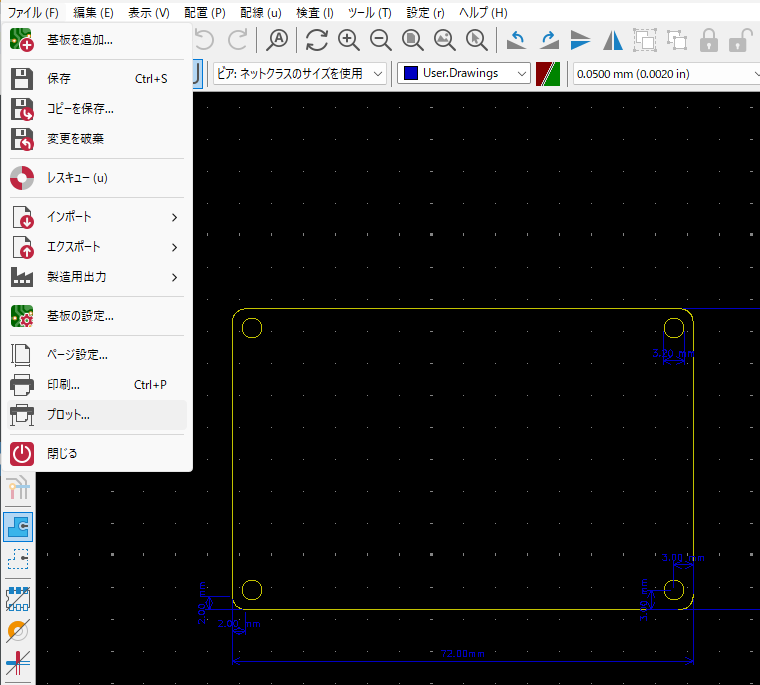

「ファイル → プロット」を開く。

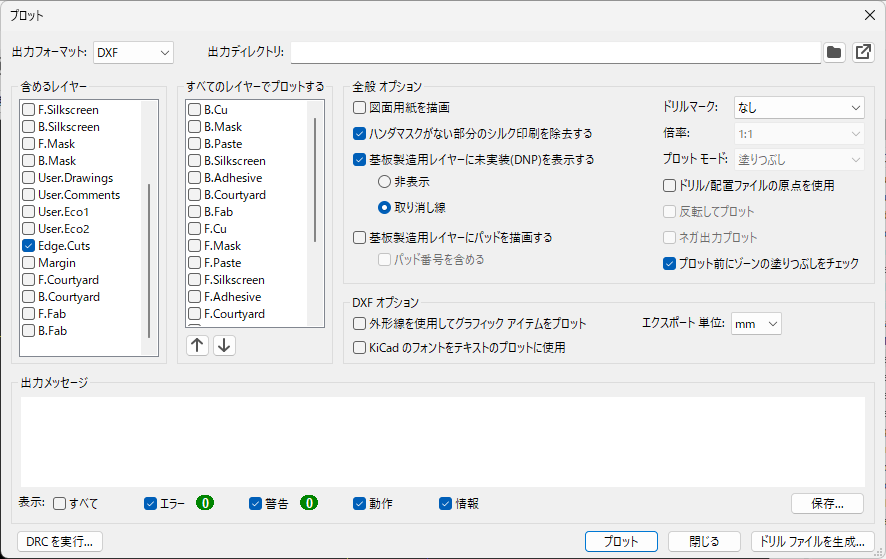

出力フォーマットはDXFを選択（このあと説明する発注先がDXF指定だったので）。レイヤはEdge.Cutsだけを選択。DXFオプションで「外形線を使用してグラフィックアイテムをプロット」のチェックを外すのがポイント（デフォルトではチェックが入っていた）。これにチェックが入っていると、外形さんが太さを持ったものとして出力されてしまう（二重線になる）。エクスポート単位はmmで。
続いて、PDFでも出力。

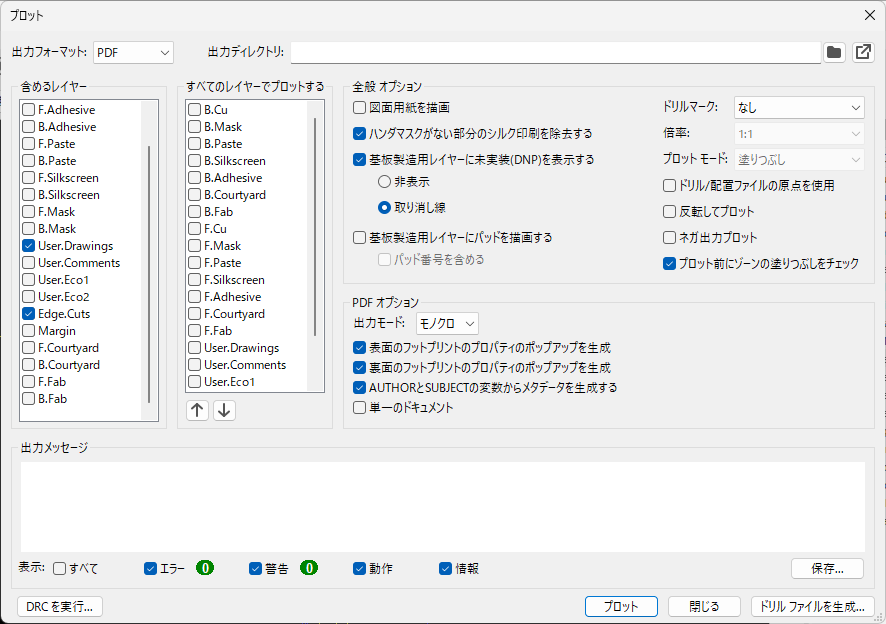

こちらもプロットで。出力フォーマットをPDFにし、含めるレイヤは、User.Drawings（寸法線）とEdge.Cuts。
出力した二つのファイルをZIPする。
発注 — 模型の丸屋へ
今回の発注先は模型の丸屋。

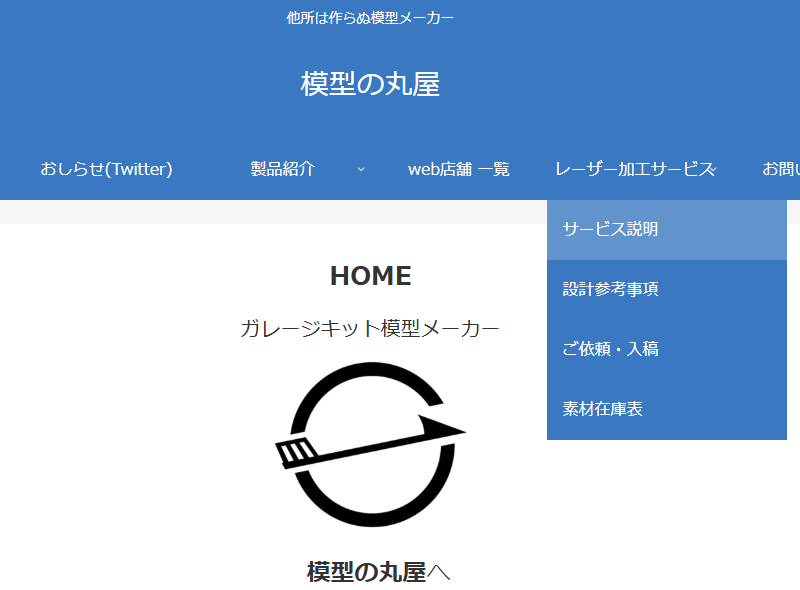

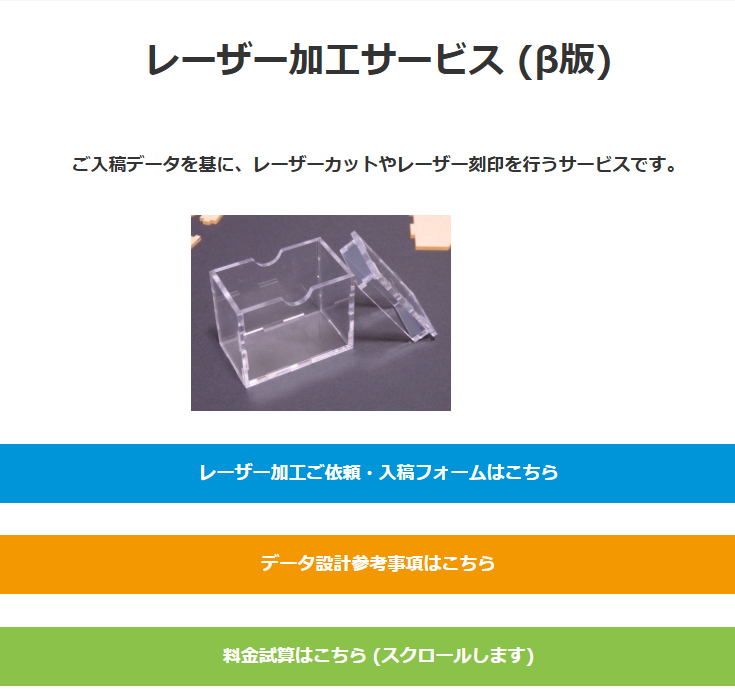

「レーザー加工サービス」を開くと色々と説明がある。
「料金試算はこちら」から簡単な見積もりが出せる（寸法を入れるだけで出してくれるので概算）。

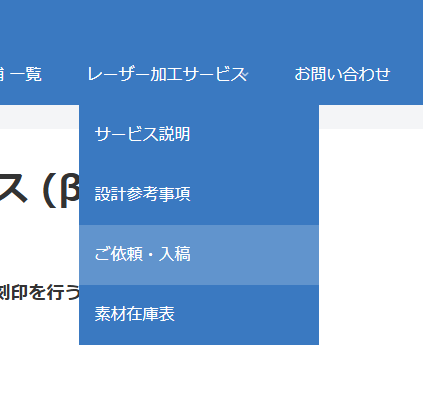

発注は「ご依頼・入稿」から。

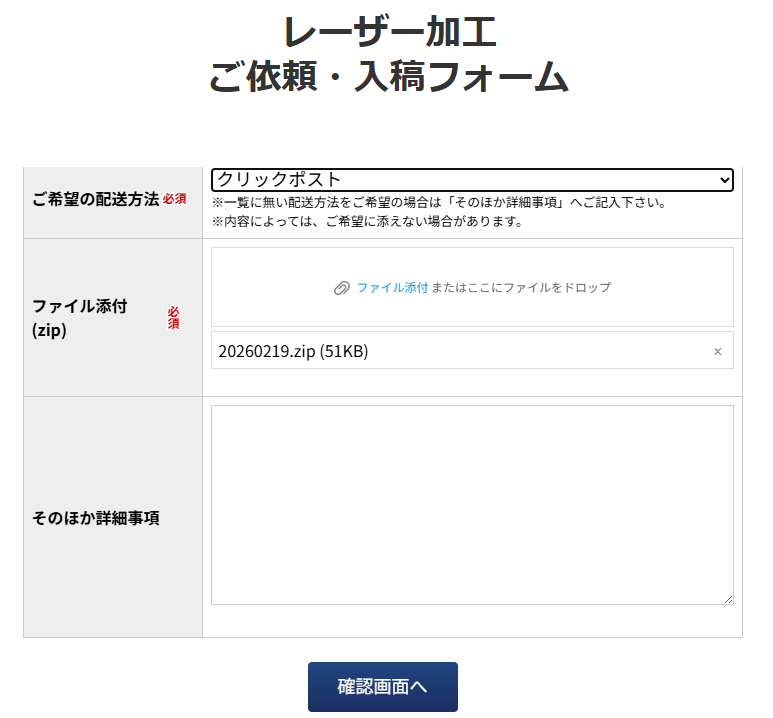

先程作ったZIPファイルを添付する。
このあと、メールで連絡が来る。問題があればその旨が、問題がなければ見積もりのリンクが送られれくる。
見積もりを確認してOKなら「承認」する。
これを先方が確認すると決済用のリンクがメールで送られてくる。自動ではなく手動発送なので、タイムラグがある。
決済リンクが来たらそれを使って決済（クレジットカードを使った）。

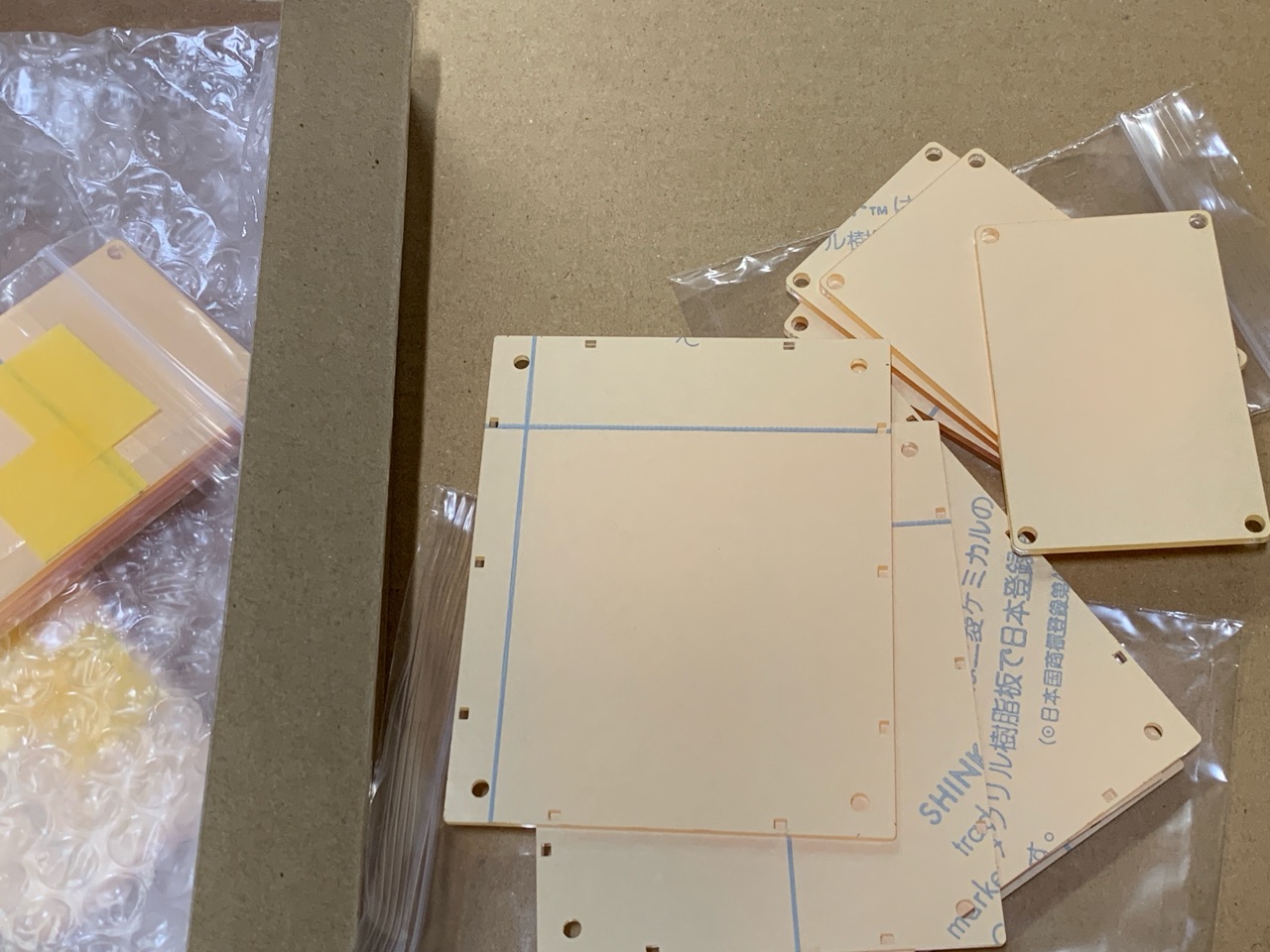

先方に入金されると製造フェーズに移る。今回は、決済が金曜日の夜で、週末、さらに月曜日は祝日だったけれど、その月曜日には発送してくれた。
料金は手頃で、すぐに手に入り、いい感じ。
