tinySA: 高調波測定 ~ マーカを使って

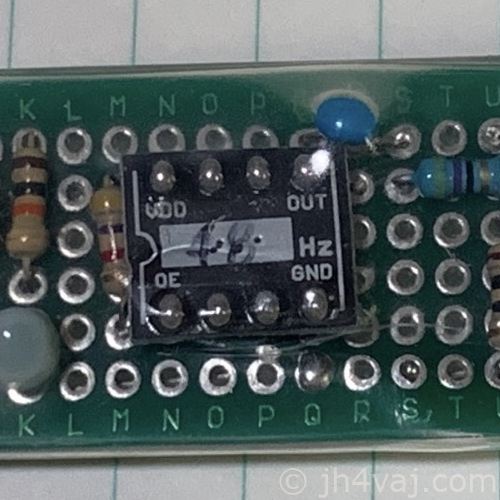

tinySAでマーカを使う練習として、高調波を測ってみる。測定対象は、この48MHzの発振器。

測定(手動)

まず、電源を入れた状態。

高調波がずらっと並んでいる。170MHz位に何かある。色々ぶら下がっている安定化電源につないだためか、どこかのノイズを拾っているみたい。モバイルバッテリで動かしたら下のような感じで、そのノイズはないので。

ここでは、安定化電源の方で進める。モバイルバッテリだと勝手に電源が切れて面倒なので(消費電流が少なすぎてオートパワーオフが働く)。

参照マーカを確認

まず、メインメニューを開く。

MARKER」をタップ。

MODIFY MARKERS」をタップ。

ここで操作するマーカを選択する。まず、「MARKER 1」をタップして、現状を確認。

REFER」にチェックが入っており、このマーカが基準になっていることを表している。また、「TRACKING」にもチェックが入っており、ピークの周波数がずれても付いていく。画面左上の「1RT」はマーカ1の状態。REFERとTRACKINGにチェックが入っていることがここでも分かる。

測定マーカを表示

← BACK」で戻る。

MARKER 2」をタップ。

参照マーカからの差を見たいので、「DELTA」をタップ。

メニューを消す(画面のメニュー以外の適当なところをタップ)するとこんな感じ。

2D」はマーカ2がDELTAの設定になっていることをアワラしている。その左の三角は移動の対象の意味。そこで、レバースイッチを左右に操作して見たい位置に移動させる。

第2高調波の位置に移動させてみた。参照マーカ(マーカ1)からの差分の周波数とレベルが表示されている。

これで、高調波のレベルが測定できた。

マーカを増やす

マーカは全部で四つ表示できる。先程と同様な操作でマーカ3と4も表示させせてみた。

追加したマーカは第3次と第5次の高調波の位置。

ピークサーチ

マーカの移動はメニューからも行える。

この画面で「SEARCH」をタップ。

PEAK SEARCH」はレベルが一番高いところに自動設定してくれる。

MIN ← LEFT」は今の位置の左側の低いポイント。「MIN → RIGHT」は右の低いポイント。「MAX ← LEFT」、「MAXN → RIGHT」も同様で高いポイントをサーチ。これを使えばピークへの移動が楽。しかし、なんで、 MINがメニューの上で、MAXが下なんだろう?直感とは逆…。

マーカを消す

この画面で「DELETE」をタップすると、今操作対象になっているマーカが消える。

高調波測定モード(一発自動測定)

tinySAには、よく使ういくつかの測定が簡単にできるモードが用意されている。

メインメニューで「MEASUER」をタップ。

高調波測定は「HARMONIC」をタップすればOK。

10キーが出てくるので、基本波の周波数を入力する。ぴったりでなく、大体でOK(例えば、10.24MHzなら、10Mで大丈夫)。

スイープ周波数範囲も適当に設定してくれ、各高調波にマーカをセットしてくれる。とても簡単。


コメント

  1. 還暦オーバー妄想おやじ より:

    貴HPで勉強させて頂いております。
    もしご知見お持ちでしたらご教授下さい。
    古いアマチュア無線機に、受信した中間周波数を取り出して当該周波数帯の波形(バンドの波)を見るためのスコープ端子(RCAメス)が設けられているものがあります。
    これに機器を接続すればバンドモニターになるとのことですが、TinySAを使うことは出来るのでしょうか。
    RCA→SMA変換コネクターを介してのポン付け出来れば一番簡単だと思うのですが、信号強度など技術的な事が全く分からない還暦オーバーおやじの妄想に、何かしらでもご助言頂けると有難く、恐縮ですがお問合せさせて頂きます。

    • jh4vaj より:

      やったことがないので断定はできませんが、できそうに思います。
      気を付ける点としては信号のレベルです。tinySAの上限より小さいことを確認しておいてください。仕様を見るとか、オシロスコープでチェックするとか。それと、インピーダンスマッチングが必要になるかもしれません。
      また、tinySAは画面が小さいのがネックかも知れません。大きな画面で見るならtinySAをPCにつないでtinySA-Appなどのアプリケーションを使えば可能です。

      しかし、それだったら、SDRの方がいいんじゃないかと思います。復調もできますし。例えばこちらの記事。

      https://www.jh4vaj.com/archives/3446

      検索すればたくさん見つかるはずです。

  2. 還暦オーバー妄想おやじ より:

    ど素人の稚拙な質問にご丁寧な回答を頂き、お礼申し上げます。
    妄想はIC-251のスコープ端子との接続なのですが、信号レベル、オシロスコープ、インピーダンスマッチング、それにSDRと、全く異次元の世界ですので、改めてそれら情報を集めて熟考してみようと思います。
    またご質問など差し上げるやもしれません、その折はどうぞ宜しくお願い申し上げます。
