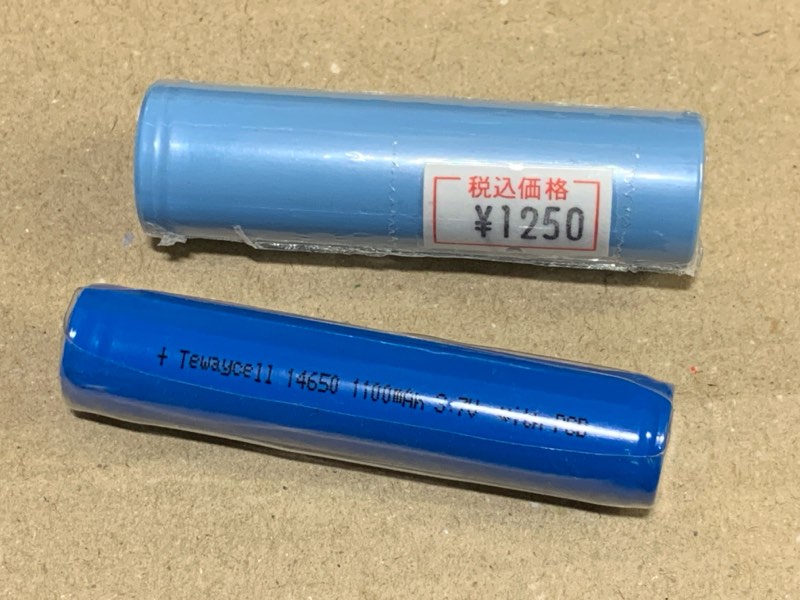

秋葉原で買った18650と14650。14650は、その呼称からわかるように、細身の18650。14650のバッテリホルダは見当たらないのだけど、18650のホルダにぴったり入る。
このショップ、18650は保護回路付きと生セルとがあった。14650も両方あったのだけど、生セルの方はタブが付いている（スポット溶接）。バッテリホルダの都合で保護回付きは長くて入らないため、生セルはないかと聞いてみたところ、「皮むいて保護回路器を外せば生セルが取り出せる」とのこと。それじゃと思って、一つ買ってみた。
早速、皮むき。

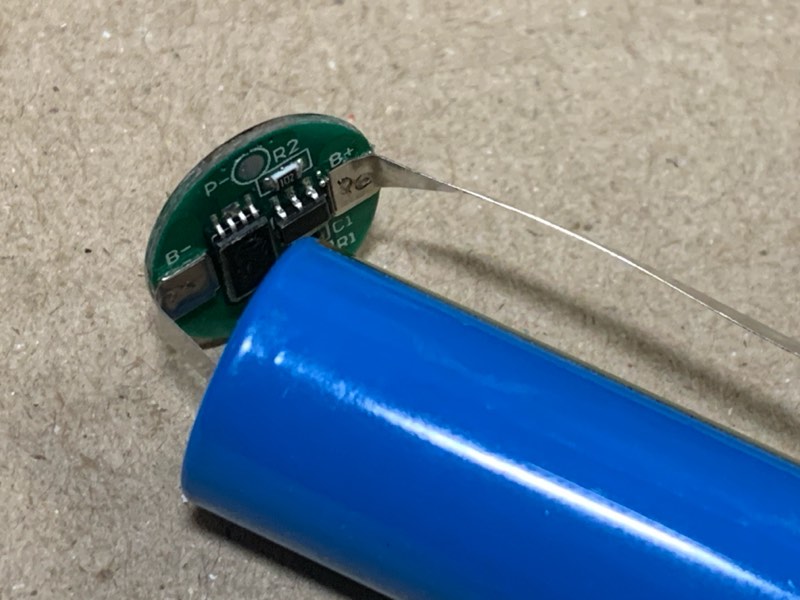

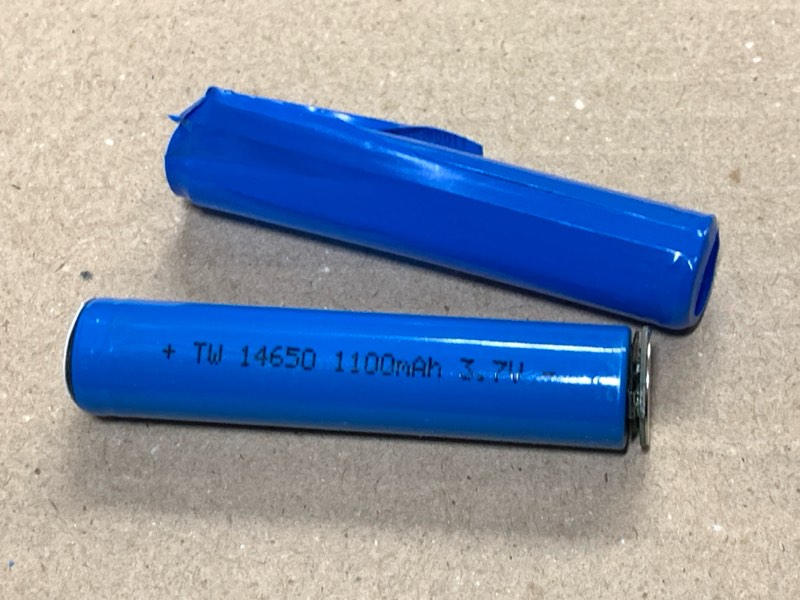

なるほど。中から出てきた。マイナス極側に基板が付いている。

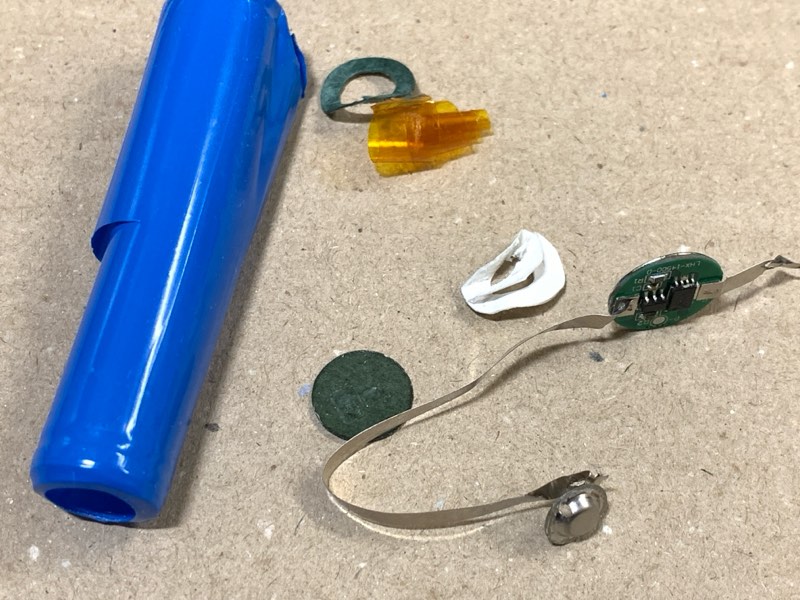

しかし、結局、その保護回路基板がタブでスポット溶接されている。これじゃ、店頭にあった「タブ付き」と同じだわ。あれはこうやって取り出して、保護回路基板をカットしたものなんだろう。
仕方ないので、タブをむしり取った。溶接痕がざらついている。これが嫌だから生セルはないかと尋ねたんだけどなぁ。ま、しょうがない。軽くヤスリがけしておくか。

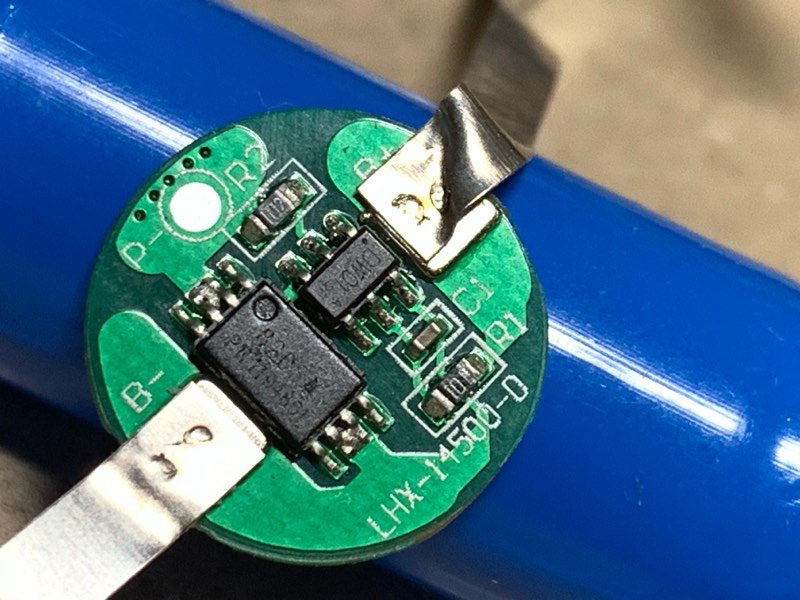

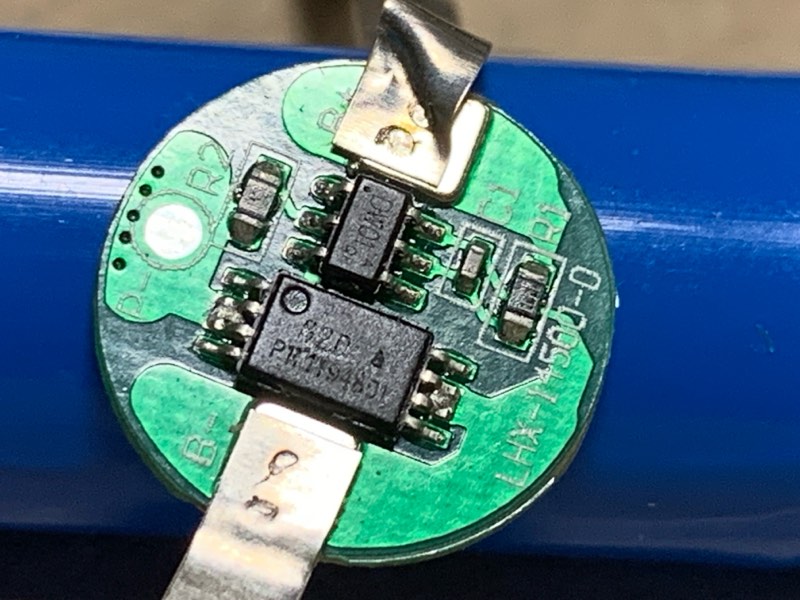

保護回路基板、近撮。
マーキングは非常に読み取りづらいが、おそらく、DW01A（検出・コントローラ）と8205A（MOSFET）の組合せ。どうやらこれがデファクトスタンダードっぽい。過充電、過放電、過電流の保護をやってくれる。
DW01Aと8205Aは互換品が多すぎてオリジナルがどれかわからない。適当なデータシートを拾い出しておく。
- DW01A: https://ic-fortune.com/upload/Download/DW01A-DS-11_EN.pdf
- 8205A (TSSOP-8): https://ic-fortune.com/upload/Download/FS8205A-DS-12_EN.pdf
- 8205A (SOT-23-6): https://www.lcsc.com/datasheet/C351449.pdf
8205Aは、消費電流が多い用途ならTSSOP-8パッケージ、少ない用途ならSOT-23-6でも良い、という使い分けみたい（放熱対策）。上の写真の8205AはTSSOP-8（余談ながら、DW01AはSOT-23-6）。
【追記】
18650の保護回路付きも入手した。

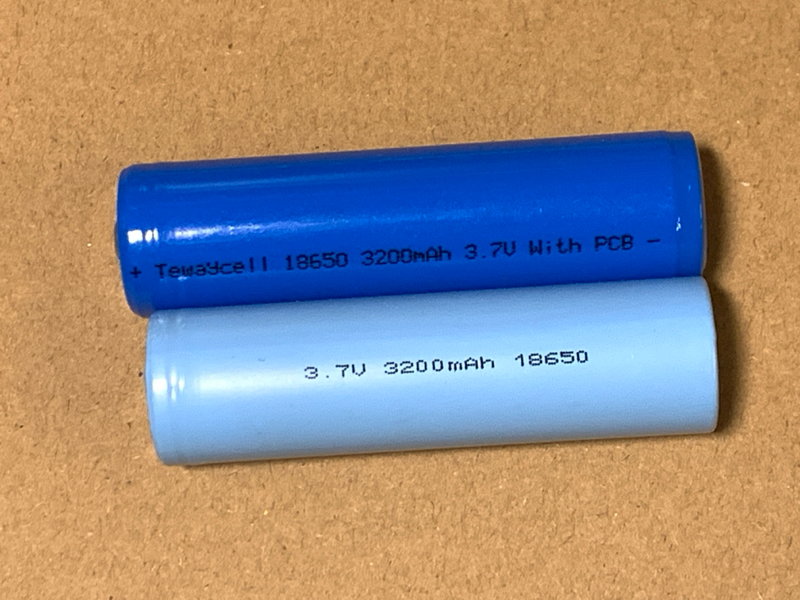

写真手前が保護回路なし、奥が保護回路付き。保護回路付きのほうが5mmくらい長い。なので、18650というよりも18700という感じ？

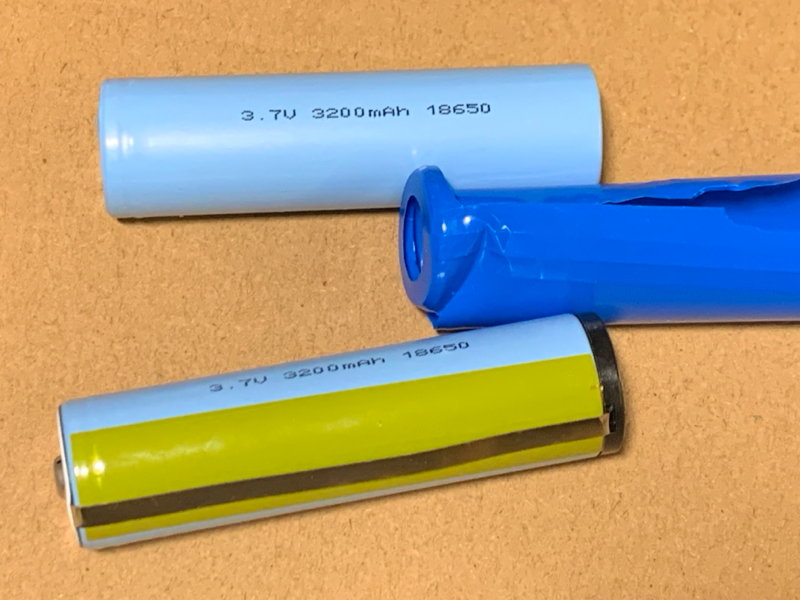

皮をむいたら中から保護回路なしと同じもの（？）が出てきた。

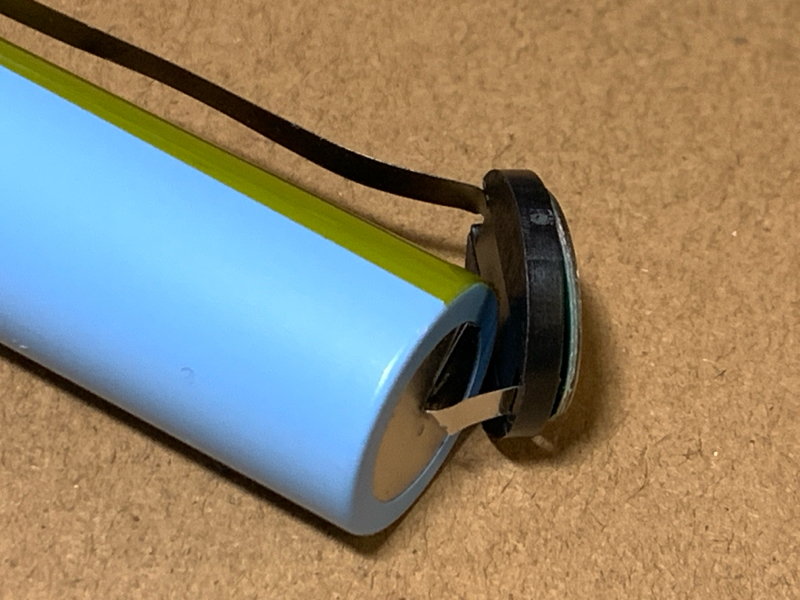

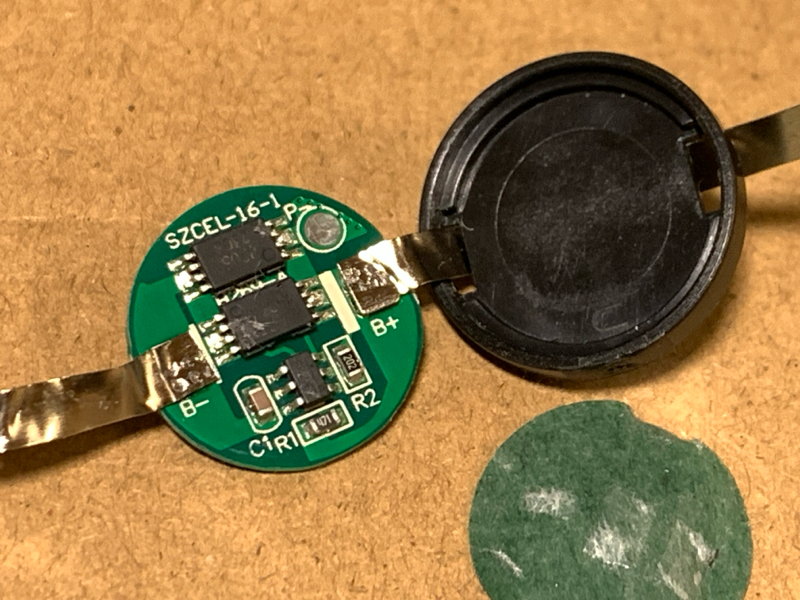

こちらの保護回路はプラケースに入っていた。

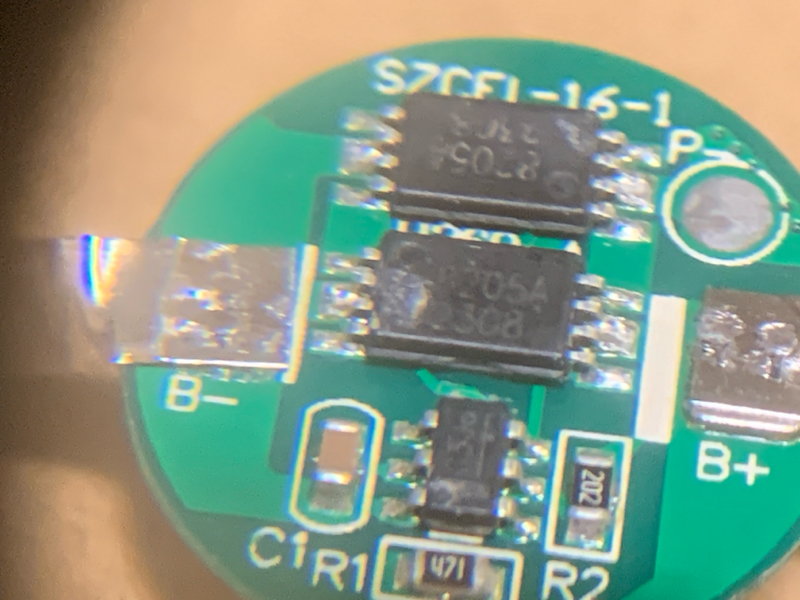

MOSFETは8250Aが二つ。パラになっているのかな？

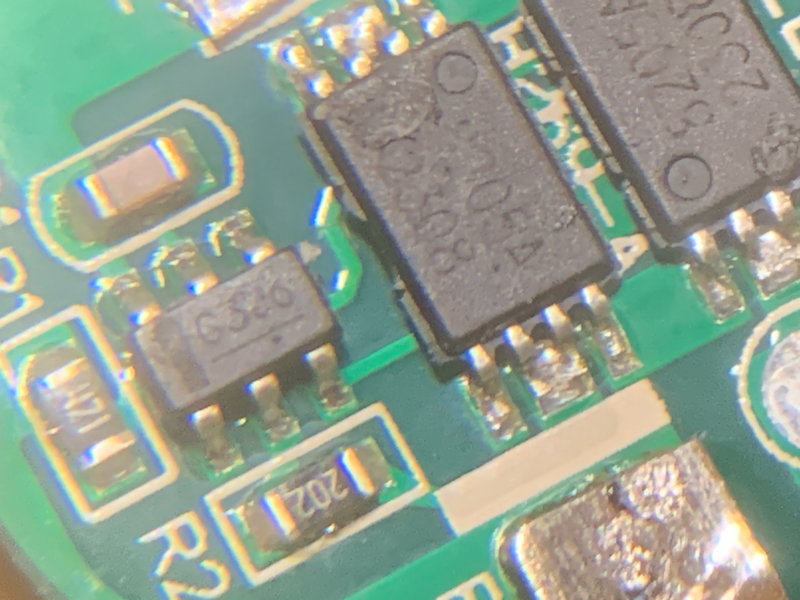

コントローラの方はマーキングがどうやってよく見えない。G3までは読めるけれど、後の二文字が判別不能。

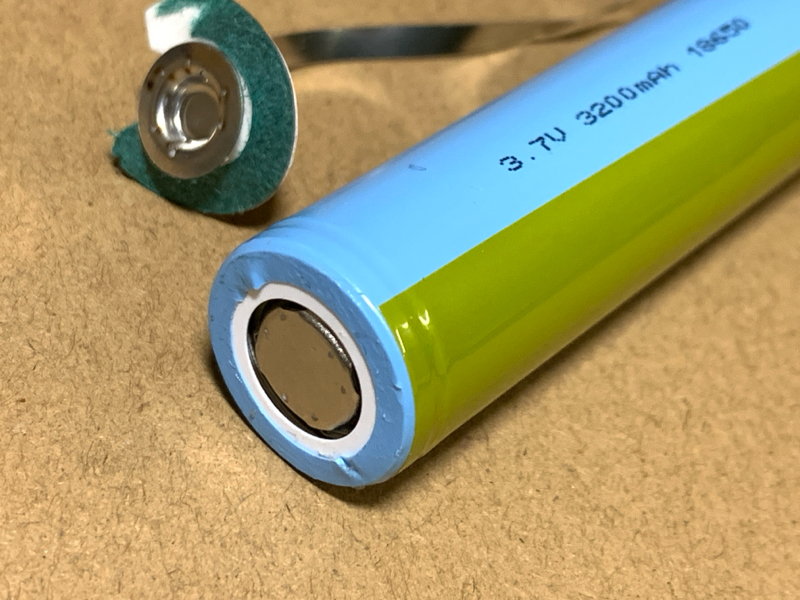

正極側は14650と共通？

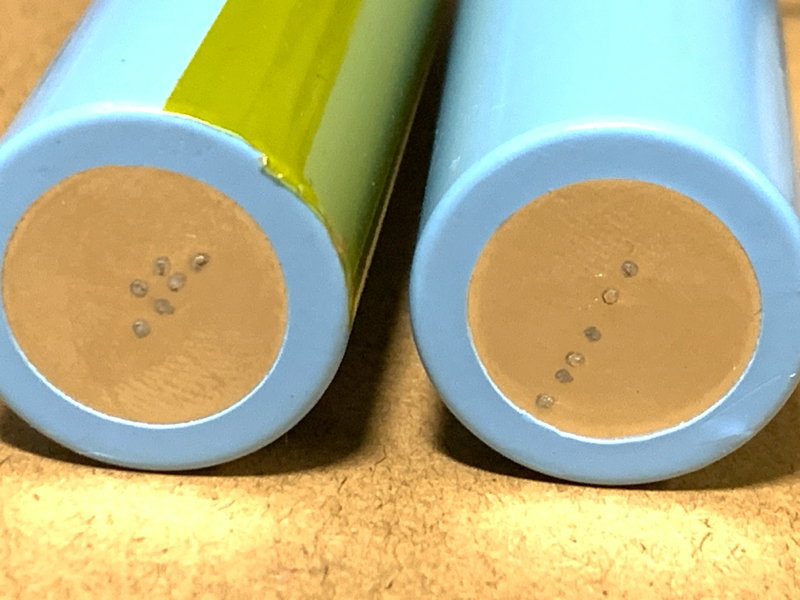

左が今回の保護回路付きの負極側。右が保護回路なし（生セル）として売られていたものだけど、こちらもスポット溶接を剥がした跡がある。これも保護回路付きだったものをバラしたのかな？
18650の保護回路付きがやや太い（バッテリフォルダに入りにくい）原因がこれでわかった。要するに、被覆が二重になっており、その分、太くなっていたのだ。
