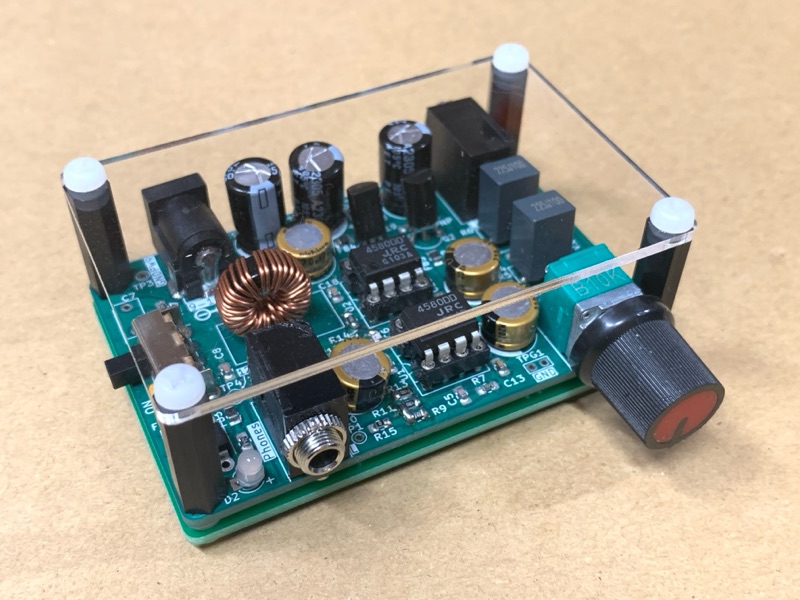

自作ヘンドフォンアンプの入門機として定番のA47式です。あの古典的ともいる回路を生成AIを使って現代的な視点で見直してみようと、個人的なプロジェクトを起こしてみました。定数を見直してかなり攻めた面白いものができたと思ったのですが、結果は元々の定数に戻りました。
とはいえ、電源部（レールスプリッタ）も内蔵し、一応はデジタル音源対策も考慮してあり、割と実用的なものに仕上がったと思います。詳しくはこちらをご覧ください。
- 構成: A47
- オペアンプ: NJM4580 など
- 電源部: 低インピーダンス型レールスプリッタ
- 電源電圧: DC 9V 〜 15V（2.1/5.5mm DCジャック）
- 設定ゲイン: 2倍 (6dB)
- カットオフ周波数 (低域): 約 6.4Hz (-3dB)
- 特徴: 入力RFフィルタを搭載
- サイズ: 72x47mm（秋月C基板と同一）
これをキットとして頒布します。キットとはいえ、チップ部品は実装済みです。自分でハンダ付けする部品はジャック類や電解コンデンサなどの大きなものだけですから、組立てはとても簡単です。
頒布に関してはこちらをご覧ください。
