ヘッドフォンアンプ用のダミーロード（疑似負荷）です。自作アンプの特性を測定するために作ったものです。例えば、以下の記事で使っています。
A47 Revisited : 実機確認 → 結局、47Ωに戻る
A47式ヘッドフォンアンプの再考版、実機での動作を確認する。ここでの確認は、周波数特性、10kHzステップ応答、最大出力電圧。結論から言うと、残念ながら実機では周波数特性に問題があり（そのためステップ応答にも問題）、結局、元々のA47式のま…
www.jh4vaj.com
2026/03/25
このときのものを元に、機能を追加してまとめ直しました。

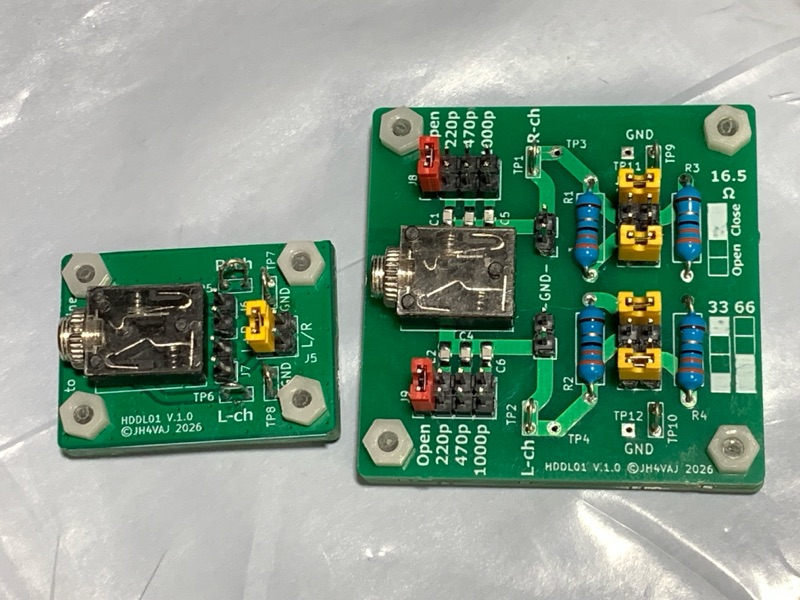

- 16.5 / 33 / 66Ω切替式（ジャンパ）、耐圧は1W
- 容量負荷追加可能（220 / 470 / 1000pF — これもジャンパ）
- オシロスコープのプローブなどを簡単に接続可能
- 接続端子は3.5mmステレオジャック — ダミーロード回路は2ch分あり
- サイズは約50x50mm
信号入力用のアダプタもセットにしています。
詳細と頒布はこちらをご覧ください。
HDDL01 — ヘッドフォンアンプ用ダミーロード
ヘッドフォンアンプ用のダミーロード（疑似負荷）です。特性測定などの際のジグとして作ったものです。
