KiCad 10.0.0 ゾーンとティアドロップに関するエラー

KiCad 10.0.0がリリースされたので、インストールしてみた。

www.kicad.org

Version 10.0.0 Released

https://www.kicad.org/blog/2026/03/Version-10.0.0-Released/

It’s the turning of the seasons today, and to celebrate, the KiCad project is proud to announce therelease of Version 10! This release is packed with new features, improvements, and hundreds of bugfixes. We hope you enjoy it! Head to the KiCad download page toget your copy (note that some packages may still be in the process of being released at the timethis announcement is published). Our thanks go out to everyone who contributed to KiCad this pastyear. Whether your contribution was large...

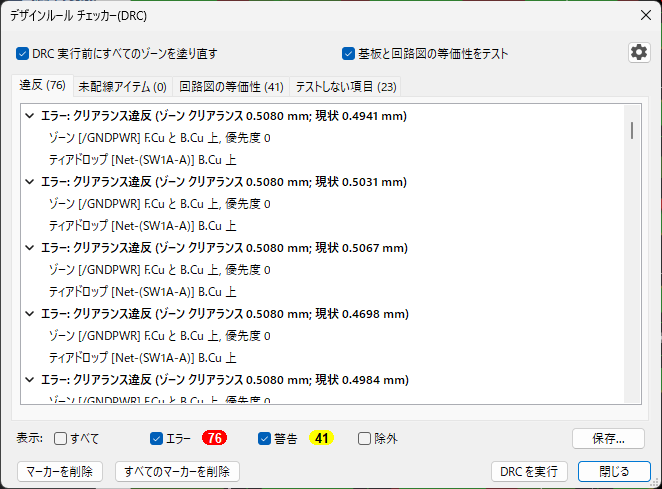

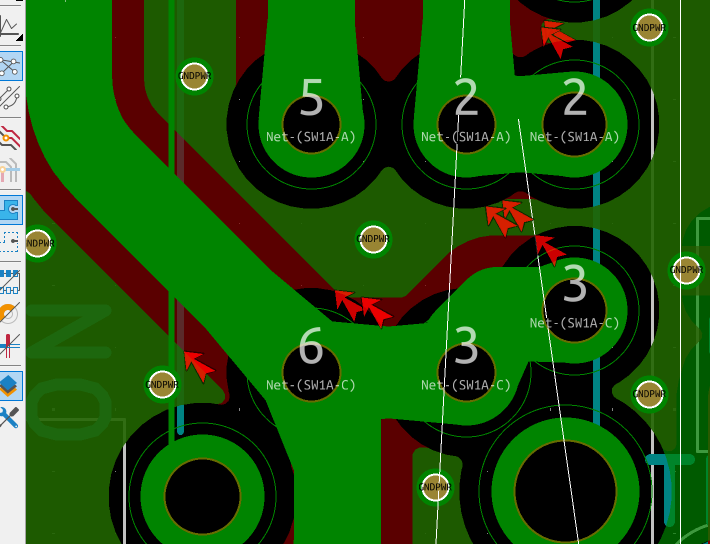

試しにいじってみたら基板エディタのDRCで大量のクリアランス違反が発生した。

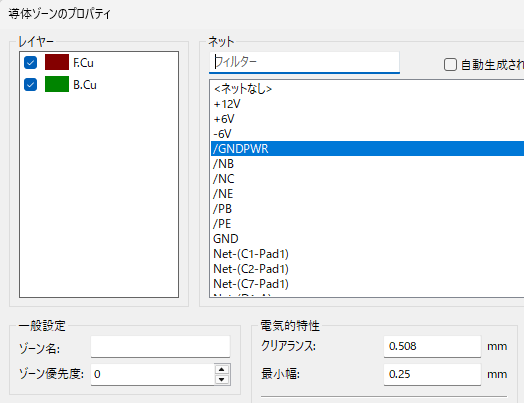

ゾーンクリアランス絡みのエラーなので、まずはKiCad 9.0.7でのゾーンのクリアランスの設定を確認したら、0.508mmになっている。

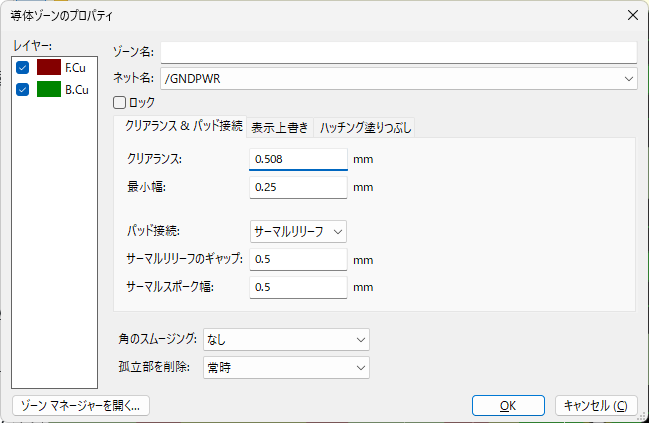

KiCad 10.0.0でも同様に確認。9では設定がすべて一度に表示されていたが、10ではタブ切り替え式にになったようだ。見た目がぜんぜん違うので最初は戸惑った。それはそれとして、10でもゾーンのクリアランスは0.508mm。

さて、困った。

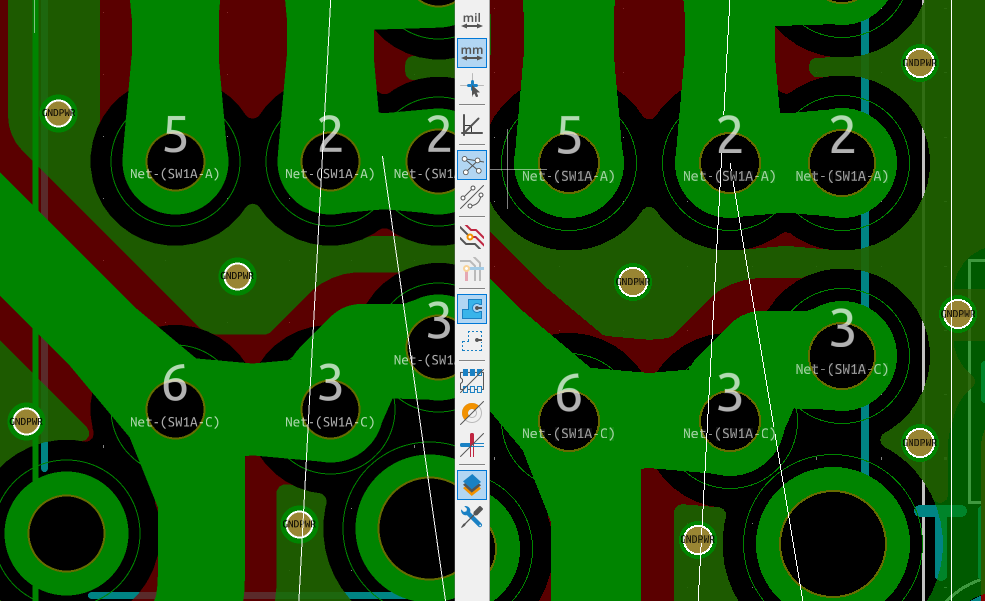

当該箇所を両バージョンで比べたのが下の図。

左がKiCad 10.0.0、右が9.0.7。エラーの指摘（マーカ）があったところ、10.0.0の方が深く塗りつぶされているのがわかる（ゾーンが太くなっている）。

ということで、これ、10.0.0のゾーン塗りつぶしのバグじゃないかなぁ？ティアドロップ周りの仕様が変って、ゾーンの塗りつぶしがそれに対応てきていないとか？

やっぱり、10.0.1が出るまでは待ったほうが良かったか…。まぁ、バージョンアップと言っても、上書きインストールのようなことになるんじゃなくて、両バージョンが共存できるのでその点は問題ない。ただし、回路図エディタや基板エディタで新しいバージョンで保存したら旧バージョンでは読めなくなるのでその点は注意。古いプロジェクトをいじるなら、フォルダ丸ごとコピーして使うのが安全。
