先日、Arduino UNO R4のクロック周波数を測った。
- Arduino UNO R4を単独（外部電源）で動かすとクロックの精度は悪い
- USBケーブルをつないでいればクロックの精度はそれなりに良い（USBクロックで補正）
大きくまとめると、この二点。
その後、もうちょっと見ていたら別の挙動も見えてきたというのが、今回の話。何かというと、長時間動作ではクロックが変動するというもの。前回の実験では、単独動作ではクロック周波数の精度は+0.3%だった。これは動作させてすぐに測ったもの。

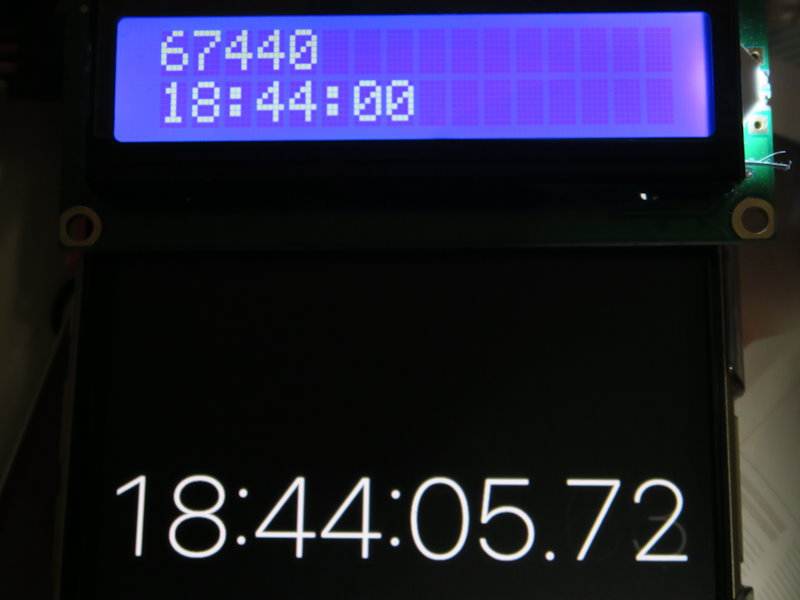

+0.3%なのでストップウォッチよりも進む（ストップウォッチが置いていかれる）。ところが、そのまま放置しているとストップウォッチよりも遅れていた。
本当かと測り直してみた。

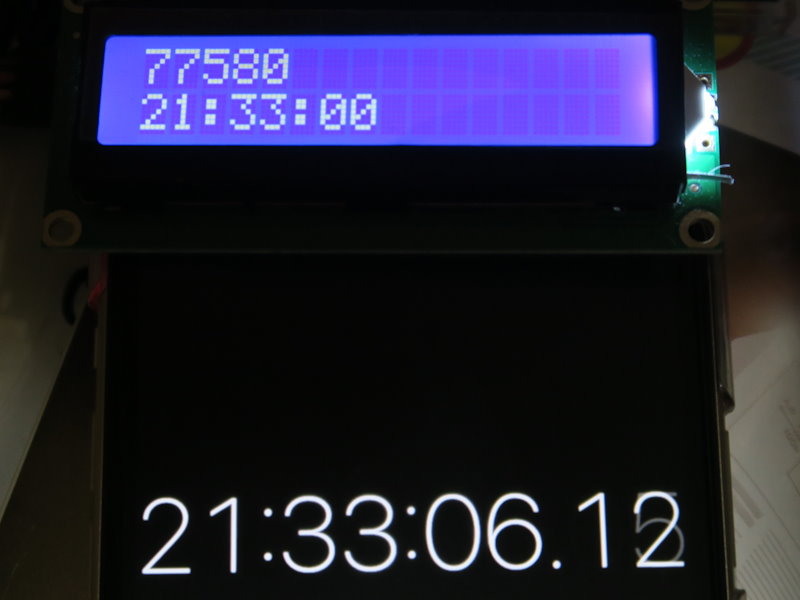

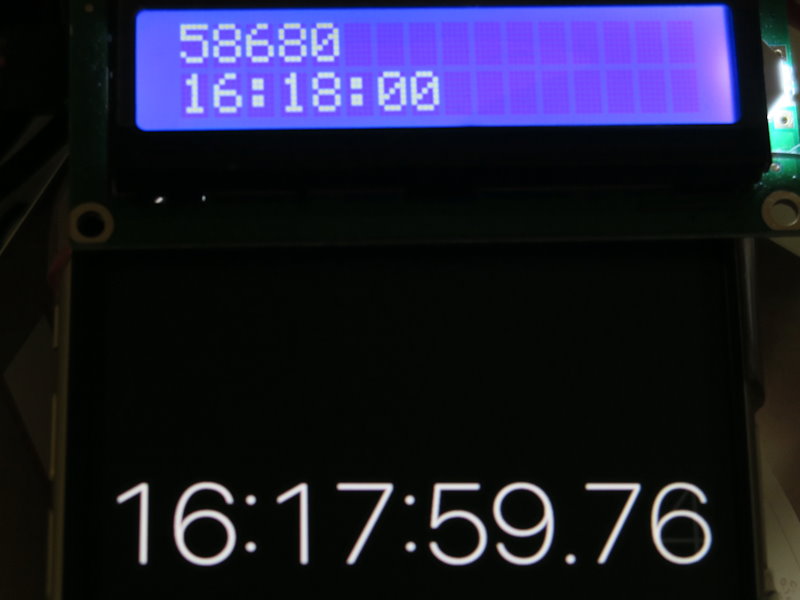

何度かやってみたが、長時間動かすとこのようにストップウォッチに対して遅れる。ストップウォッチはiPhoneの標準の時計アプリ。

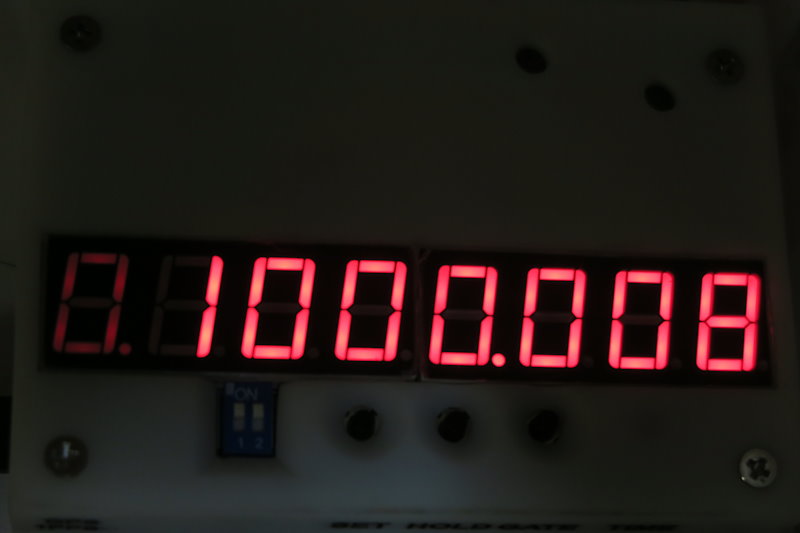

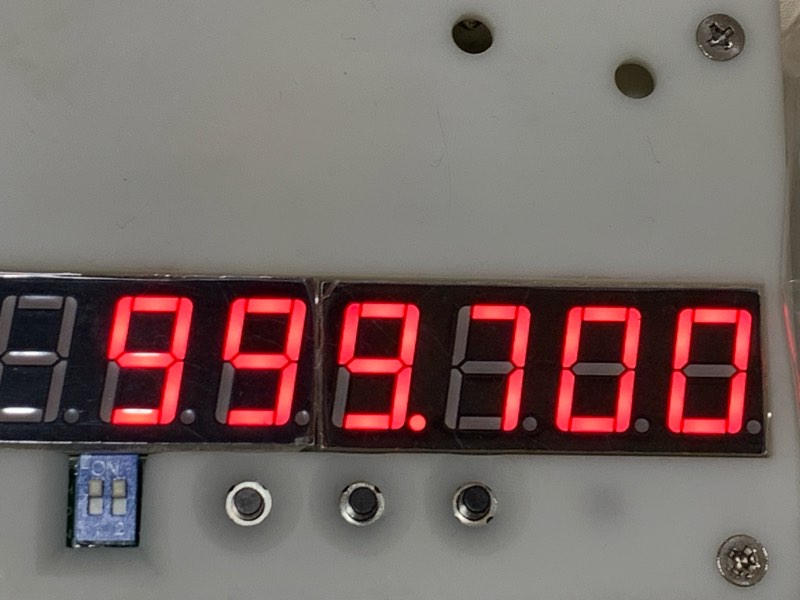

1MHzのPWMもこのように周波数が低くなっている。
USBケーブルでPCにつないだ状態なら、ストップウォッチとほぼ一緒だし、PWM出力の周波数も前回の実験と同じ。
ということで、Arduino UNO R4のクロックは、単純にプラスかマイナスにズレているというものではなく、ズレは一定していないと思ったほうが良さそう（今回の実験では、長時間で常に遅くなるという傾向ではあったが）。
いずれにしても、Arduino UNO R4のクロックはあてにならない、ある程度の精度を確保したければUSBケーブルでPCにつなげておけ、という話には変わりない。
