AT50 – 1.8~54MHzアンテナチューナを入手

AT50というアンテナチューナをレビュー用にBanggoodから提供してもらった。

型番的にはKENWOODのものとタブって紛らわしいが、そちらとはもちろんそまったく違う。こっちは、ATU-100をベースしたもの。パッと見の違いはこんなところ。

  • 屋外型(ロングワイヤ用)
  • コイルが空芯タイプ(ATU-100はトロイダルコアを使用)
  • リレーが大型

なお、ATU-100についてはこちら。

手のひらサイズのアンテナチューナATU-100をレビュー用にBanggoodさんから提供を受けたのでレポート。 概要 ...

開梱

まず驚いたのが、梱包状態。ダンボールとかクッションとかそういうのは一切なく、輸送用のビニル袋に直接入っていた(正確には薄いポリ袋に入って入るけど)。製品としてのケースが梱包材を兼ねている?日本では考えられないけど、そういうものだと思うしかない。

中身

基板はプチプチに包まれていた。上の写真はプチプチから取り出した状態。左は小物。見てわかるように、完成品ではなくて、完成基板とケースに組み込むための部品(コネクタなど)。左上でとぐろを巻いている白い紐状のものはケースのパッキン。どうやら防水仕様。ケース加工は自分でやらなきゃいけないという半完成品。

パーツ類一式

サイズ感

大きさの目安として、CDと比べてみた。CDの下はATU-100。

結構大きいという感じがわかると思う。ちなみにケースの裏には寸法が刻印されていた。

265x185mmということはA4よりも一回り小さい(A4は297x210mm)。厚みは60mm。

ケースへの基板取付けは難題

ケースは専用に作ったものではなくて、出来合いのものっぽい。また、ケースに合わせて基板を起こしたって言うわけでもなさそう。基板を作ったあとで収まりそうなケースを見繕ってきたって感じ。なので、大きな課題がある。

ケースには基板を固定するためのボスがいくつかあるけれど、基板の穴にはどれも合わない。ボスの位置よりも基板の方が小さい(ボスの内側に基板が収まってしまう)。基板取付用と思われるビスとスタンドオフが付属しているけれど、それでケースに取り付けるにはケースに穴を開けなきゃいけない。せっかく防水ケースなのでそれはやりたくない。ついでにいうと、ビスは片側分しかない(基板固定にそれを使うと、ケースへの固定ビスは自前で用意することになる)。

さて、どうしたものか?すぐに思いつくところでは、基板の切れ端でも使って、この基板とボスとの橋渡しをやるか?他に手はあるかなぁ?

基板が洗浄されていない

フラックスがべっとり付いたまま。特に、PIC周りはすごい状態。

この感じだと、手ハンダなのかなぁ?

動作確認

ケースへの組込みは大きな課題だけど、まずは、このままで動作チェック。

仮組立・電源投入

とりあえず、基板に電源ジャックを直付け(余談ながら、このジャックは付属品。このジャックをケースに取り付けるのは防水や抜け易さの点から不安。これも課題)。

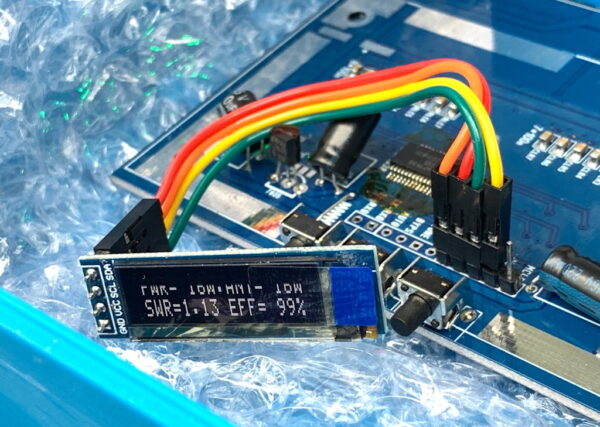

他に、アンテナとGND用の端子もとりあえず直付け。Mコネ(UHFコネクタ)と0.91インチOLEDディスプレイを繋いで電源投入。

オープニングメッセージで、ATU-100であることがわかる。ファームウェアのバージョンは3.1。

オートモードに設定

基板上にタクトスイッチが三つ付いている。ATU-100そのものなので、TUNE、BYPASS、AUTOの三つ。

通常のマニュアルモードでは、TUNEスイッチを長押しすることでチューニング状態になる(その状態で送信機からパワーを入れるとチューニングが行われる)。オートモードではSWRが規定値よりも高いと(スイッチ操作なしで)自動でチューニング動作が行われる。屋外に設置することを考えると、オートモードで使うのが手軽だと思う(普段使っているCG-3000もそうだし)。マニュアルモードで使うためには、TUNEスイッチ用のケーブルを手元まで引っ張ってこなきゃいけない(ワイヤを引っ張ると回込み対策を考えなきゃいけないかもしれないのも面倒)。

オートモードに設定するには、AUTOのタクトスイッチを一度押す。下が、そのオードモードに設定した状態。

PWRとLの間に「.」がある。これがオートモードの状態を表している。もう一度押すと、消える(マニュアルモード)。押すたびにトグルする。この状態は電源を切っても記憶される(PICのEEPROMに書き込まれる)。

ちなみに、BYPASSスイッチを押すと、アンテナチューナがバイパスされて直接アンテナにつながる。このときはPWRとLの間に「-」が表示される(画像は省略)。これも屋外型として使う場合はあまり現実的ではない(送信機のそばで手元で使う際に活用できる機能だと思う)。

なお、ディスプレイが付属していたのでつないではいるけれど、屋外設置では使わないと思う。動作確認やAUTOモードの確認に使えるので便利ではある。

動作

適当なワイヤをアンテナとGNDにつないで動かしてみる。なお、アンテナエレメントもカウンタポイズも室内の床に適当に展開した状態。実際に動かしたときのビデオがこちら。オートモードにしているので、送信するとチューニングを行う。

AT50の動作

アンテナエレメントが床を這っている状態なので、チューニングが取れるバンドは限られていたが、動作することは確認できた。1.8~50MHzまで、リレーは動いた。

後日、屋外にロングワイヤを仮設して動作させてみる予定。それと、ケースへの組込み方を考えなければ。

クーポン

Banggoodが特別クーポンを用意してくれた。

  • コード: BGa1e281
  • 適用価格: $75.99
  • 有効期限: 2021/7/31 2021/8/31(延長)

使い方は、まず、こちらの販売ページを開く。

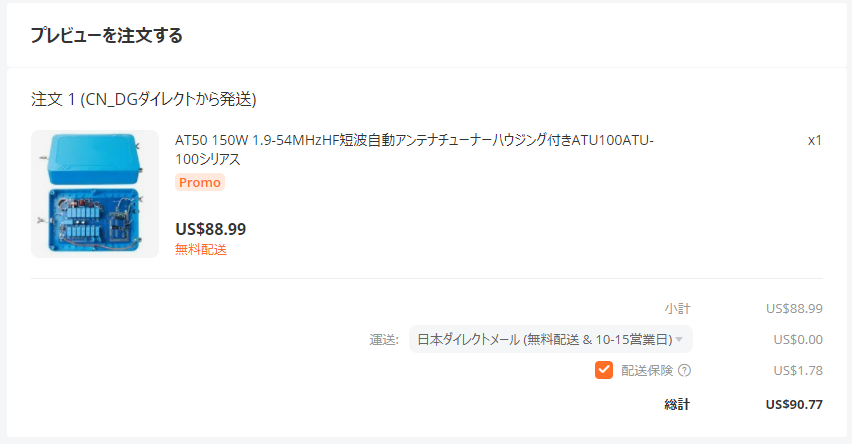

カートにれてチェックアウトに進む。

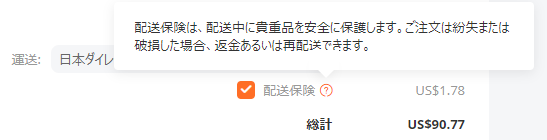

配送保険は希望によって。

今回の梱包を見たら保険に入っておいた方がいいような気もする。PayPal決済なら輸送トラブルはPayPalが保障してくれたような気もする。

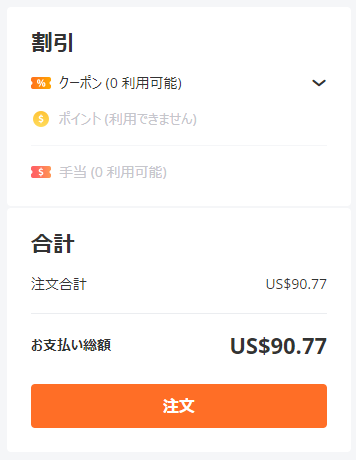

続いてクーポンコードの入力。

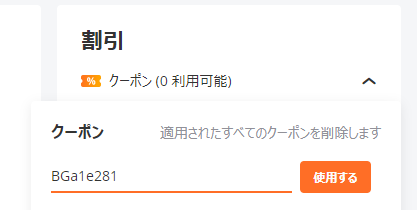

クーポンコードを入力(コピペ)して「使用する」ボタンを押す。

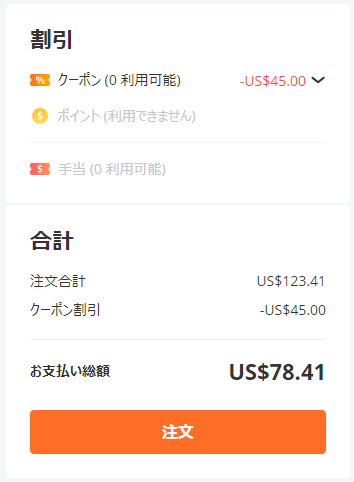

値引きが適用されて、US$78.41。

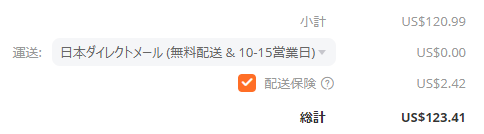

ちょっと気になったのは、クーポンコードを入れたら配送保険の料金が少し上がったこと。

まぁ、数十セント程度。上のUS$78.41はこの配送保険を含めた金額。外せばその分下がる。保険は任意なので希望によって。

販売ページを再掲。クーポンコードも再掲「BGa1e281」。
