QPM-01（QRP用通過型電力・VSWR計）を作った

小電力で使えるSWR計が欲しいというわけで、JL1VNQさんのキット「QPM-01」を分けて頂いた。 1.8～50MHz帯 0.1～20W アンテナー送信機の端子入替え可能詳細はこちら。 qpm01.blogspot.comQRP用ディジタル通過型電力・VSWR計　QPM-01https://qpm01.blogspot.com/ 開発の経緯も公開されている。 jl1vnq.blogspot.com通過型電力計の製作（その１~回路編）https://jl1vnq.blogspot.com/2019/07/blog-post.html jl1vnq.blogspot.com通過型電力計の製作（その２～マイクロコントローラ編）https://jl1vnq.blogspot.com/2019/07/blog-post_7.html jl1vnq.blogspot.comディジタルVSWRメーターQPM-01の補正プログラムの改良（ファームウエアあり）https://jl1vnq.blogspot.com/2019/07/vswrqpm-01.html 組立て

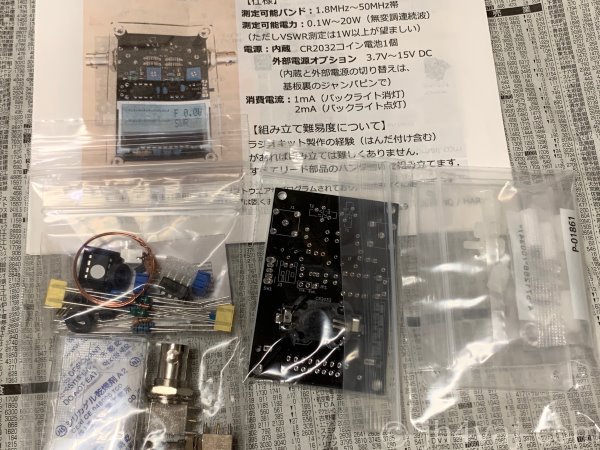

内容物。

私の不親切なキットとは違って^^;、印刷されたマニュアルも入っている。

早速、組み立てる。三端子レギュレータのピッチが狭く、ハンダブリッジしやすい。

写真、ブレてるなぁ…。足間が狭いと言うよりも、ランド間が狭い。細いハンダ小手を使うか、フラックスに頼るか、と思いつつ、横着して太めの小手で組立ててみたら、案の定、ブリッジした。というこで、フラックスを使ってやり直し。

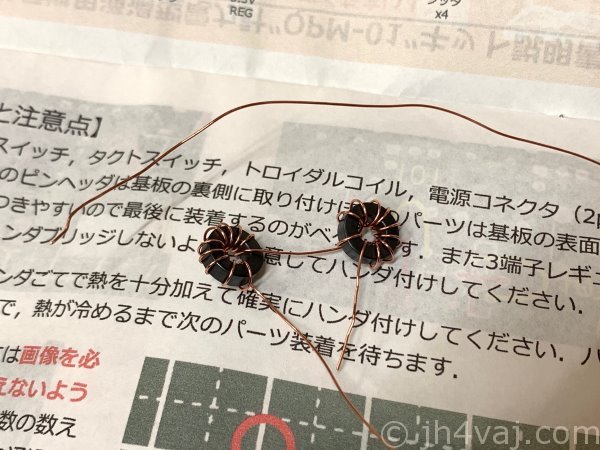

他に面倒なのはコイル巻きくらいか？

ワイヤの長さは充分。もう一個巻けそううなくらいある。

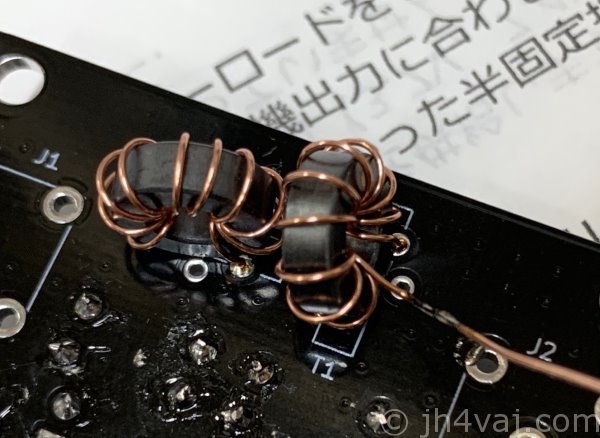

いくつかのパーツは基板の裏に取り付ける。その点に注意。コイルも裏面実装。

わかりにくいけど、1回巻き側は現物合わせで被覆を剥がした。

と、ここまでは順調だったのだけど、BNCコネクタの取り付けでやってしまった。これも裏に実装するのだけど、うっかり表に付けてしまっった…。他の部品ならまだしも、BNCコネクタでやってしまうとは。諦めようかと思ったけれど、電動式のハンダ吸取器を試してみた。

かなり大変だったけど、これでなんとか外すことができた。とはいえ、足が二本ほど折れてしまったが^^; これがなかったら、絶対に諦めてた。あ、動揺して写真を撮り忘れた…。

色々あったけど、なんとか完成。

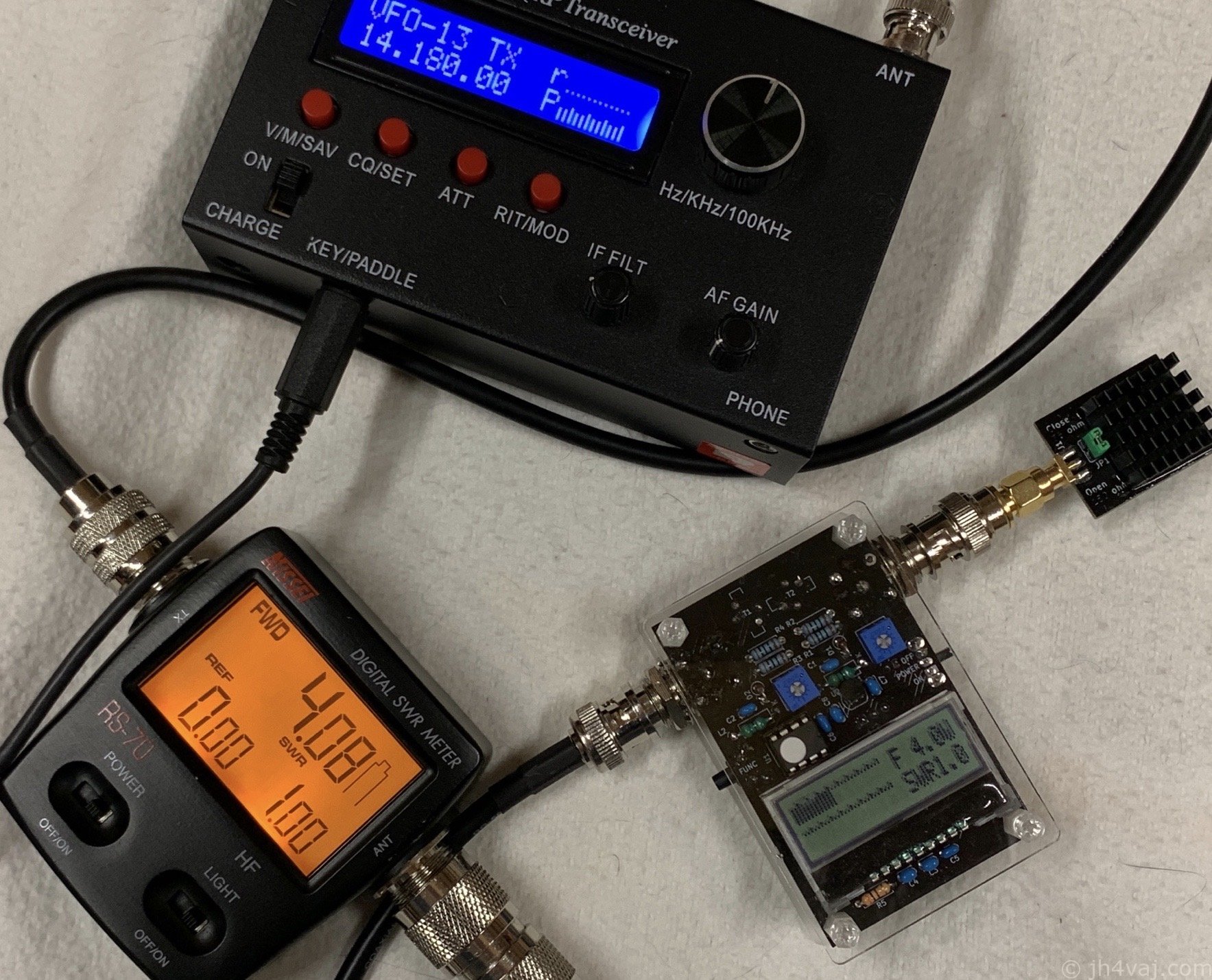

手持ちの別のSWR計を使って調整。正確性はわからないけど、他にないからしょうがない。ちなみに、元々持っていた方のメータは、SWRと反射波は5W以上でないと正しくないことがマニュアルに記載されている。なので、QRP用のものが欲しくなったわけだけど。

SWR表示。

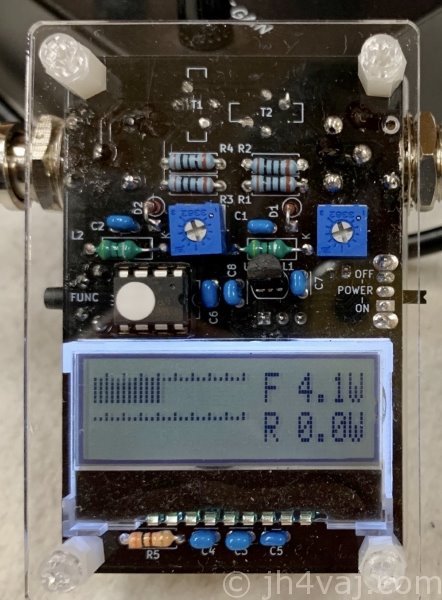

反射電力表示。

他に隠し機能があるそうだけど、まだ見つけていない。

余計なトラブルさえなければ、組立ては簡単。注意点は以下。

三端子レギュレータのハンダブリッジに要注意。
ICソケットはしっかり押し付けてハンダ付けすること。少しでも浮いていると上のアクリルカバーに当たる。実は、ちゃんと確認しながら付けたつもりだったのだけど、わずかに片側が浮いて傾いてしまっていて、フタに干渉した。半田付けやり直し。
裏面実装部品を間違えないように。マスキングテープを貼っておくとかするといいかもしれない。あるいは、いっそのこと、（ほぼ）すべての部品を表に実装してしまってもいいかもしれない（裏に実装するのは外部電源用コネクタだけ（電池ボックスは最初から裏に実装済み））。これで問題があるとすれば、液晶パネルが奥に引っ込んでしまうことくらいだと思う（でも、どのみち上カバーは透明パネルなので視認性には問題はないと思う）。
