概要
Sijosae Discrete Rail Splitterをモジュール化した基板です。オペアンプを使ったものよりは性能は劣りますが、単なる抵抗分圧よりは正負バランスがよいです。使用できる電流は数十mA程度です。ヘッドフォンアンプなど、ちょっとしたオペアンプ回路で正負電源を使いたいような用途向けです。端子は2.54mmピッチに合わせてますので、ユニバーサル基板に載せれられます。
基板だけです。部品付きのキットではありません。
Sijosae式レールスプリッタについては、こちらの記事もご覧ください。動作原理やシミュレーション、実測をまとめています。
回路図等

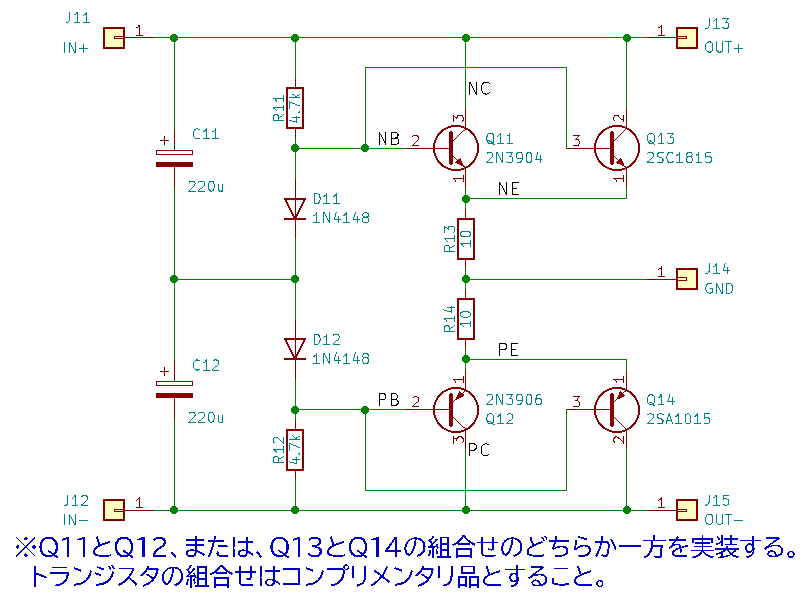

回路図ではトランジスタが四つありますが、実装するのはQ11とQ12のセットか、Q13とQ14のセットどちらか一方、二個だけです。EBCのピン配列（2N3904/2N3906等）でもECBのピン配列（2SC1815/2CA1015）でも、どちらでも実装できるようにしたので、このような回路図になっています。部品番号が11から始まっているのは諸般の都合です。気にしないでください。
| 部品番号 | 定数 | 数量 | 備考 |
|---|---|---|---|
| C11, C12 | 220μF | 2 | 耐電圧は電源電圧に応じて |
| D11, D12 | 1N4148 | 2 | 一般的なシリコンダイオード |
| R11, R12 | 4.7kΩ 1/8W以上 | 2 | リード部品でもチップ部品（2012M）でも可 |
| R13, R14 | 10Ω 1/8W以上 | 2 | リード部品でもチップ部品（2012M）でも可 |
| Q11 | 2N3904 | 1 | Q11とQ12のペアか、 |
| Q12 | 2N3906 | 1 | Q13とQ14のペアのどちらかを実装する |
| Q13 | 2SC1815 | 1 | 他のトランジスタ（コンプリメンタリ）でも |
| Q14 | 2SA1015 | 1 | 使えるはず |
R13とR14には大きめの電流が流れます。と言っても、この回路ではせいぜい数十mAがターゲットですから、50mAだとすると10Ωですから25mWです。1/8Wで充分でしょう。仮に100mAだとすると100mWになりますので、1/4Wにしておくほうがよいかもしれません。とは言え、そのような大きな電流を使うのなら、別の方式を検討してください。
トランジスタは、2N3904と2N3906、2SC1815と2SA1015、この二つの組合せで動作確認していますが、他の一般的なペアでも大丈夫だろうと思います。

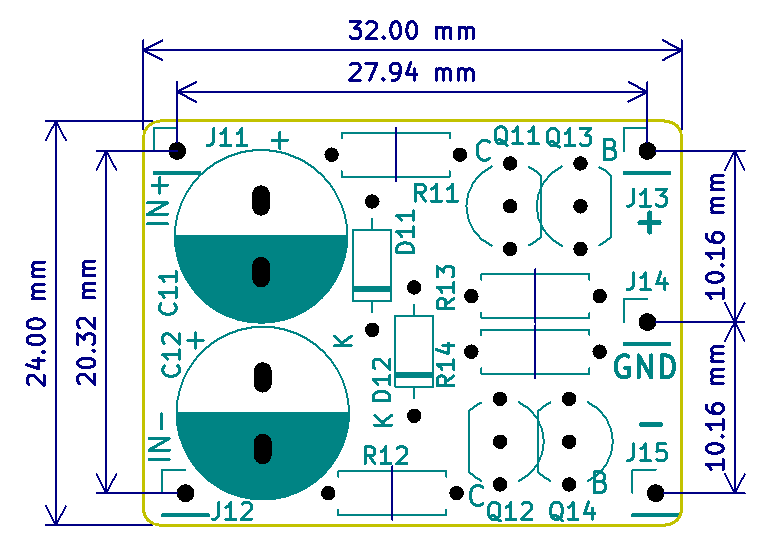

冒頭にも書いたように、端子間隔は2.54mmピッチに合わせてありますので、ユニバーサル基板に載せられます。

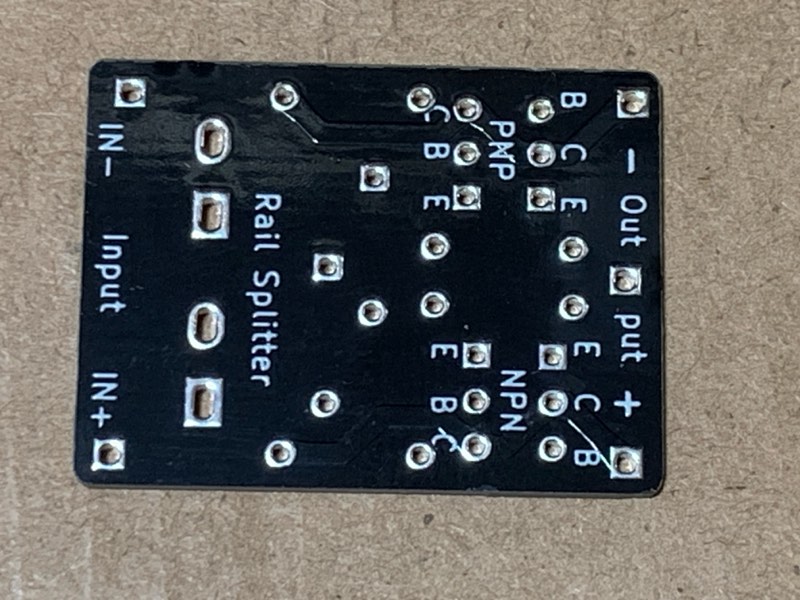

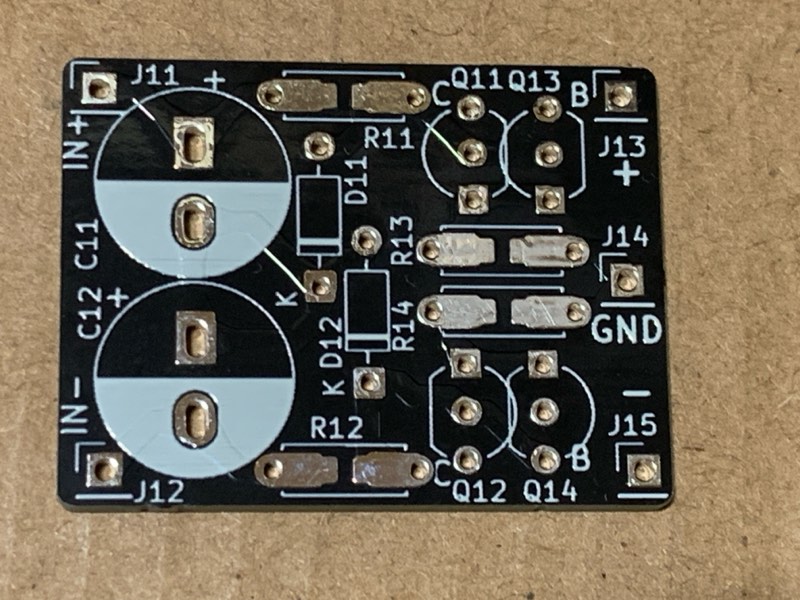

組立に関しては、上の図や基板の印刷に合わせて部品を実装してください。トランジスタはNPN/PNPや端子名を基板裏に印刷していますので確認してください。
念のためもう一度書いておきますが、実装するトランジスタは1ペア（2個）です。2ペア（4個）実装しないでください。実装例の写真も示しておきます（トランジスタの足は長めにしていますが、これは実験の都合です）。
頒布
基板だけです。部品付きのキットではありません。
特殊な部品は使っていません。お手持ちの部品を活用してください。
