uSDXにはクローン機がたくさんあるようで、その一つがBanggoodからレビュー用に送られてきたので見てみる。
仕様・外観等
- バンド: 3.5～28MHz帯
- 出力電力: 3～5W
- ケース素材：アルミニウム合金
- バッテリー仕様：内蔵4000mAhリチウムイオンバッテリー

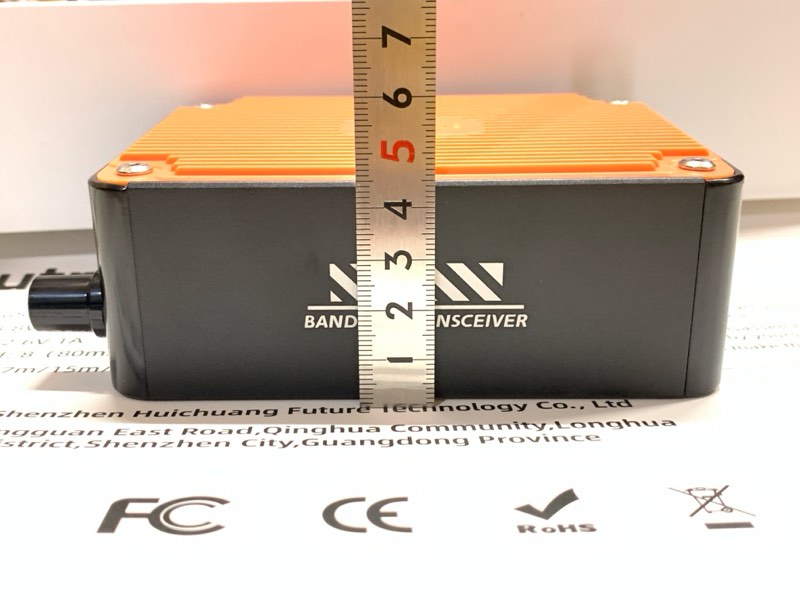

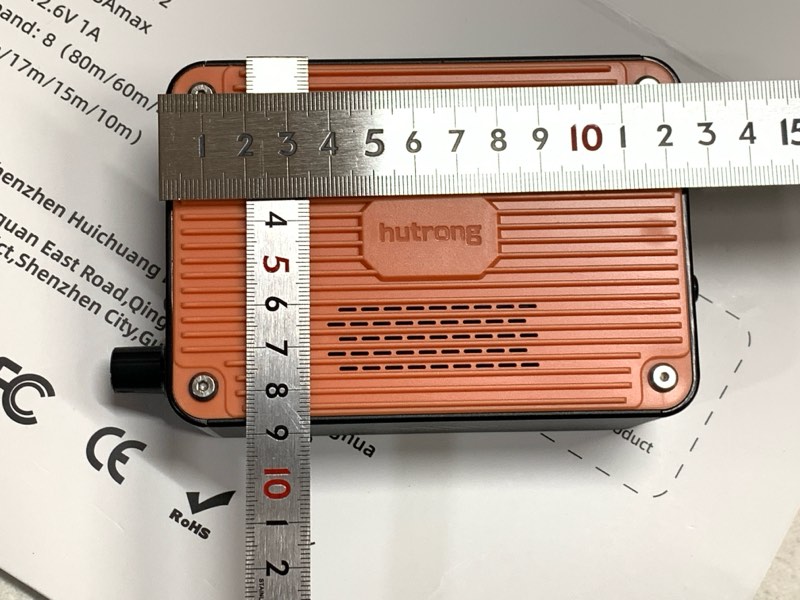

- 寸法：126mm x 89mm x 48mm

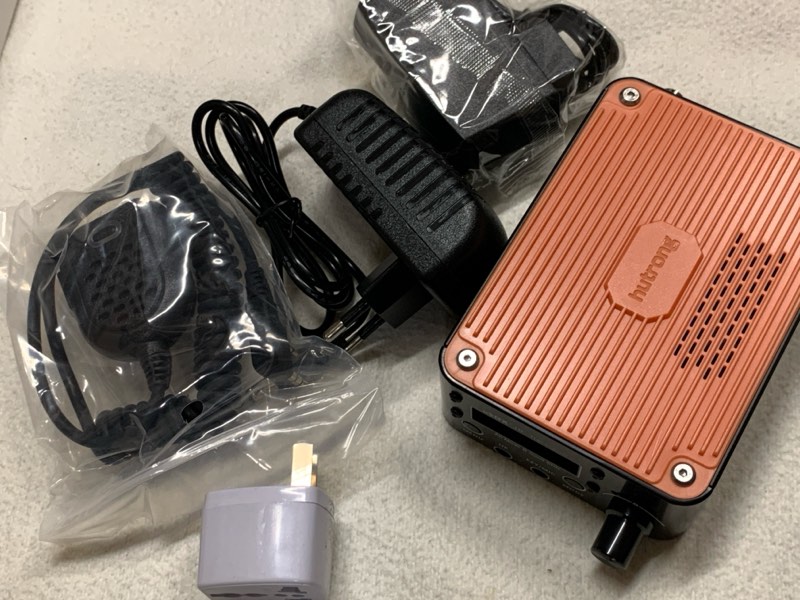

内容物は、uSDX plus V2本体の他に、ハンドマイク（兼スピーカ）、ACアダプタ、充電アダプタ（ブラグ形状はEUスタイル）。白いのはBanggoodがおまけで付けてくれた変換プラグ。箱の外にテープで貼り付けられていたため、それが仇となって箱はかなり凹んだ状態で送られてきた。箱の中はクッションがしっかりしているので大丈夫だけど。

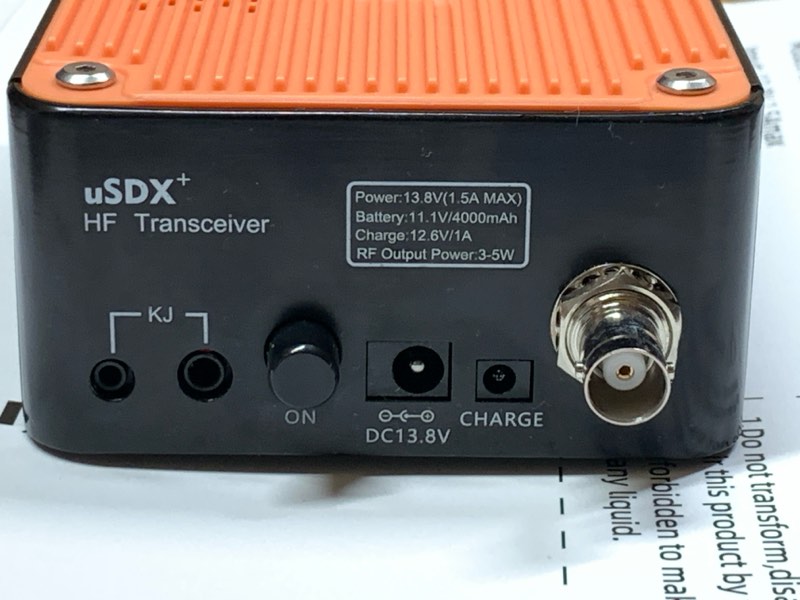

バッテリ内蔵だけど、外部電源でも動くようになっている。アンテナ端子は見ての通りBNC。
KJはハンドマイクの端子のようだ。ハンドマイクの端子は、UV-K5と共通のよう（つまり、Kenwood式）。

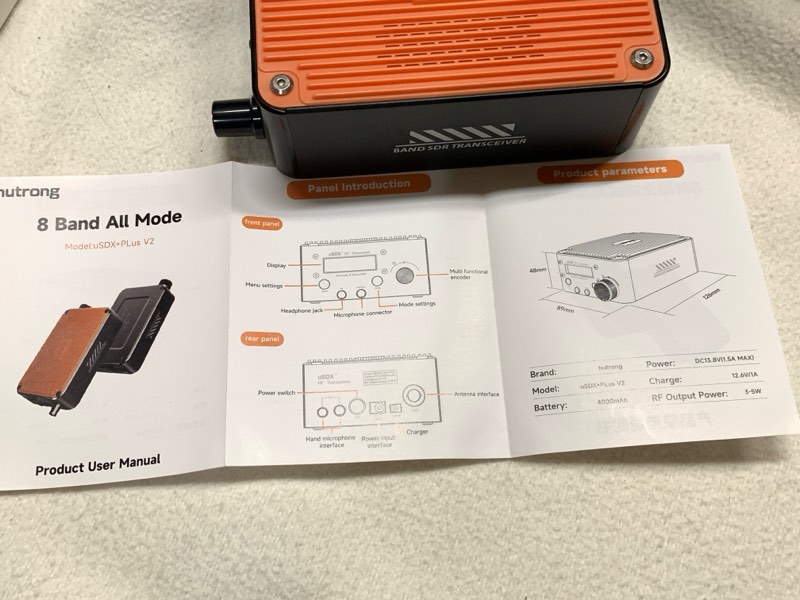

マニュアルはこれだけ。裏は同じ内容（と思われる）中国語版。使い方の説明はなし。まぁ、uSDXは情報がたくさんあるので、探せば簡単に見つかる
重量は実測で630gくらい。サイズがコンパクトなだけに、持ち上げるとずっしり来る。

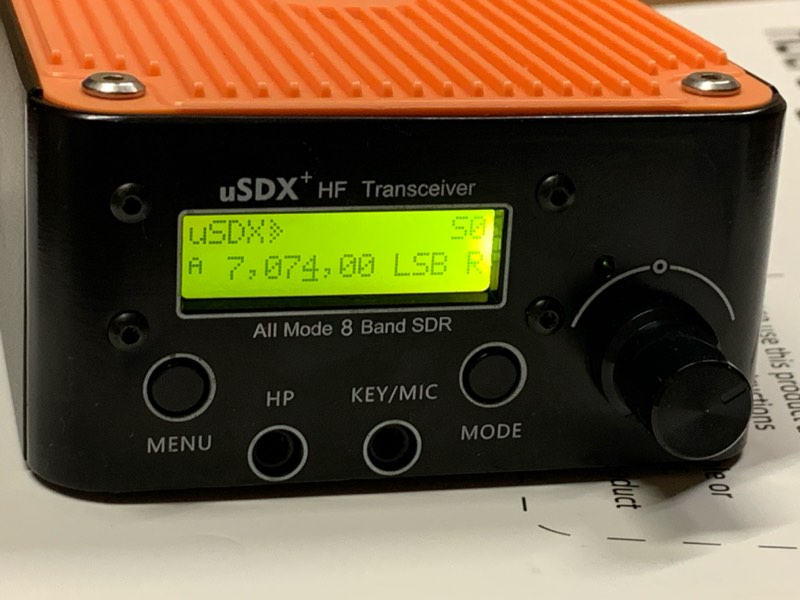

正面にもHP（多分、ヘッドフォン）とMIC端子があるが、付属のハンドマイクは、先程書いたように、背面のジャックに差し込む。

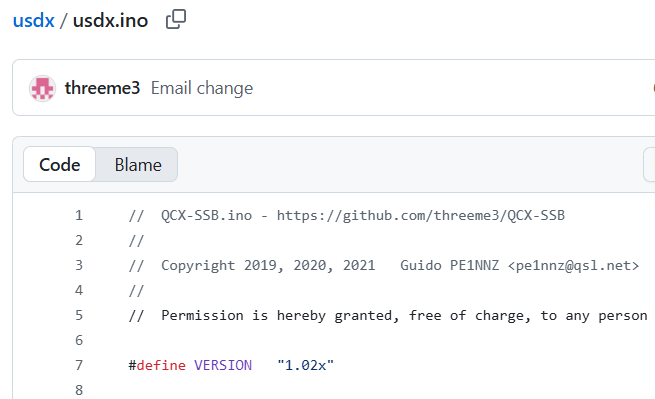

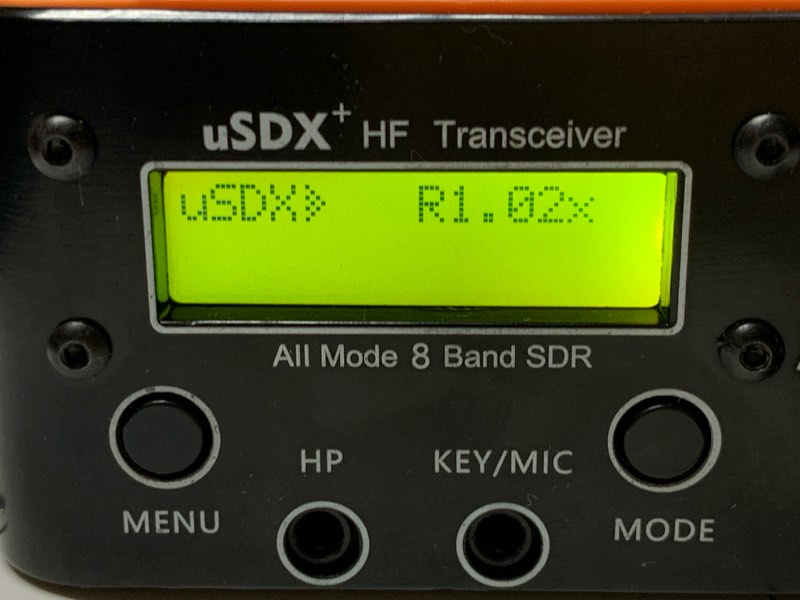

インストールされているファームウェアはR1.02x。githubを見に行くと、バージョンは一致しているようだ。とは言え、実際にインストールされているものは、このクローン機のハードウェアに合わせて調整されているだろう。
内部
スピーカはパネル取付けではなくて、専用のキャビネットに収まっている（プリント基板に固定されている）。

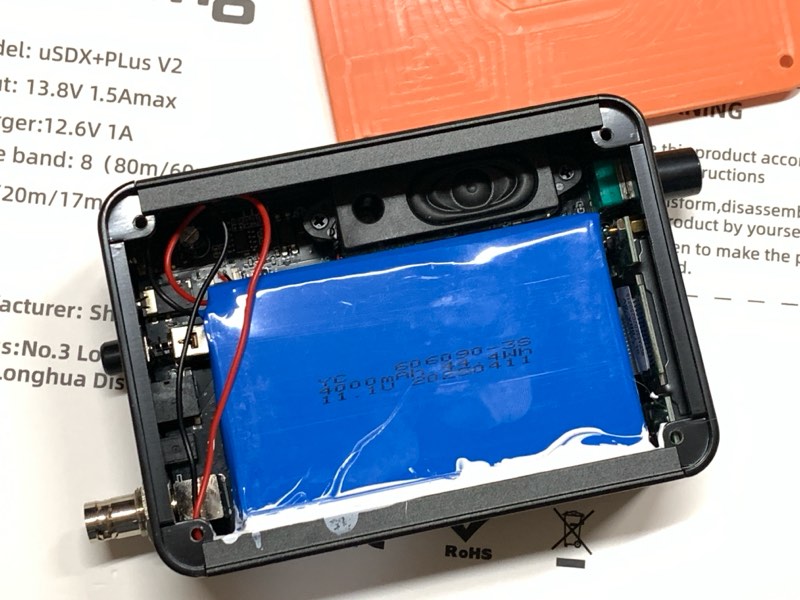

ほとんどバッテリ。11.1V、4000mAhという仕様。ずっしりの大半はこれだろう。

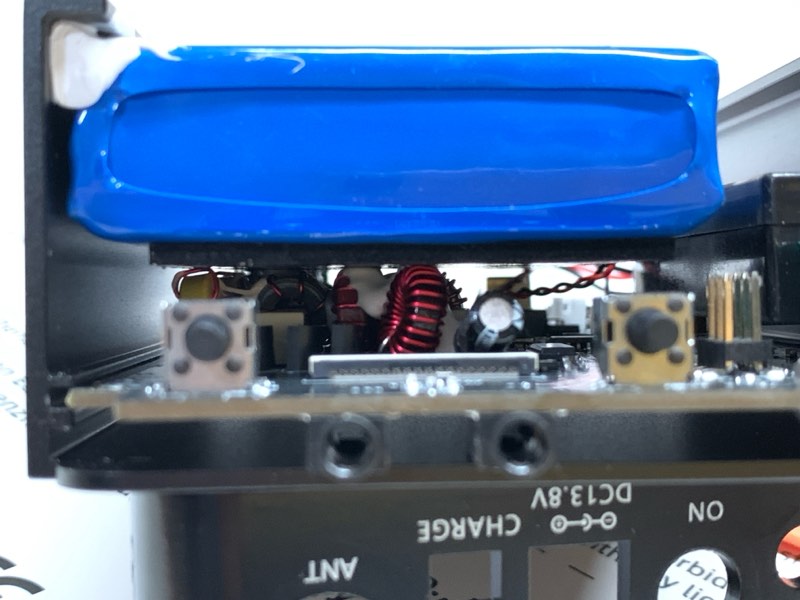

バッテリはケース側面にシリコンゴム接着剤（？）で貼り付けられていて、部品の上にクッションを挟んで載せられている。接着剤がしっかりしているので外れはしないだろうと思うけど、なかなか大胆な実装方法。

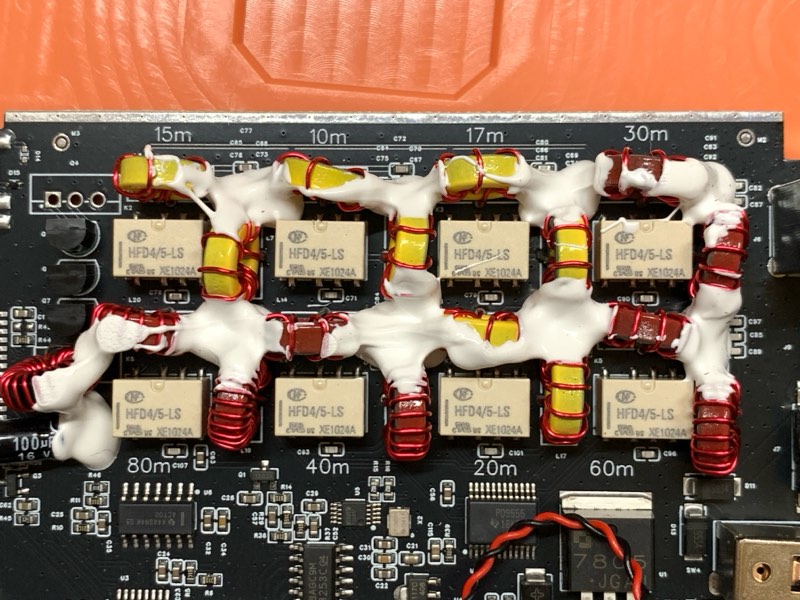

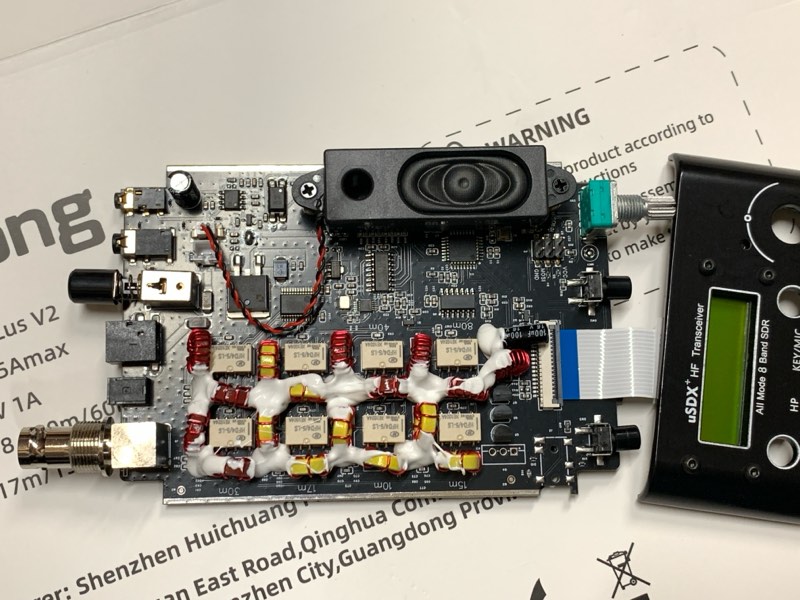

フィルタ（LPFかな？）がバンドごとに用意されている。高調波対策は期待できそう。

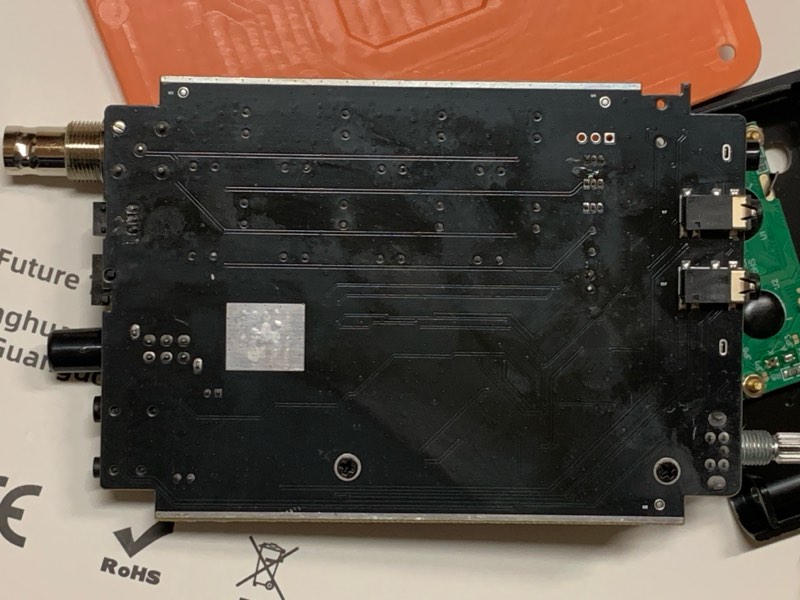

基板の裏面には部品は実装されていない。
動作
受信
SSBは普通に受信できるが、CWは問題。マイコン動作に起因すると思われるノイズが酷い。ピーッという非常に大きな音が出る。ボリュームによらないし、操作によって音の高さ（周波数）が変ったり、消えたり。極稀に出ることがるという程度なら我慢できなくもないだろうが、出る頻度が非常に高いので、正直なところ使い物にならない。SSB（やFT8）専用と割り切るのならいいかもしれない。
送信（スプリアス）
tinySA ULTRAで、高調波の様子を見てみる。
今回の装置は、30MHz以下であり、1Wを超え5W以下なので、スプリアス領域（主に高調波）の許容値は50μW（-13dBm）以下（5Wを超えていれば-50dBc）。詳細はこちら。
本来の測定方法ではなく、CWでの連続波による簡易的な測定とする。

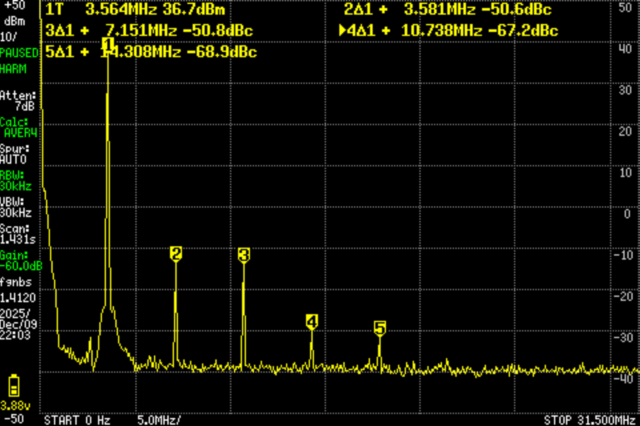

- 3.5MHz
60dBのアッテネータ（40dB+20dB）のアッテネータを通している。tinySA ULTRAにはその分のレベル補正をしているので、表示値は直読できる。
基本波は36.7dBmなので、4.7W。
第二次高調波が-50.6dBcだから、36.7dBm – 50.6dB = -13.9dBm（40.7μW）。簡易測定ではあるが、スプリアス領域の不要発射の強度は許容値以下に収まっている。

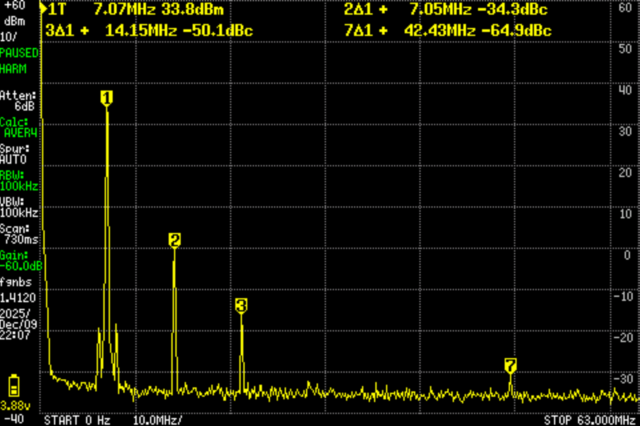

- 7MHz
33.8dBm = 2.4W
第二次高調波は、33.8dBm – 34.3dB = -0.5dBm（891.3μW）と、許容値を大きく超えてしまっている。
送信出力が2.4Wと非常に低いことから考えて、フィルタが合っていないのかもしれない。

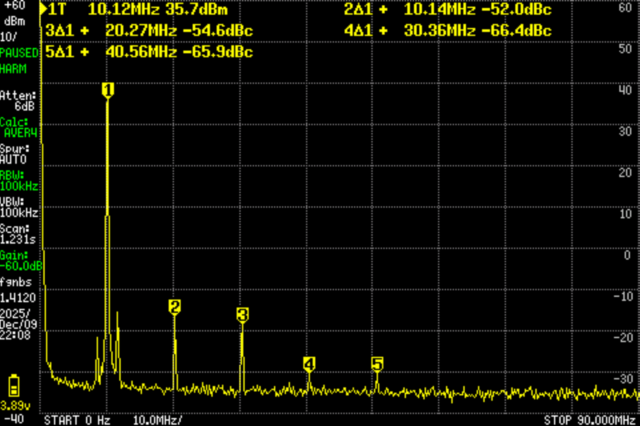

- 10MHz
35.7dBm = 3.7W
35.7dBm – 52.0dB = -16.3dBm（23.4μW）。許容値以下。

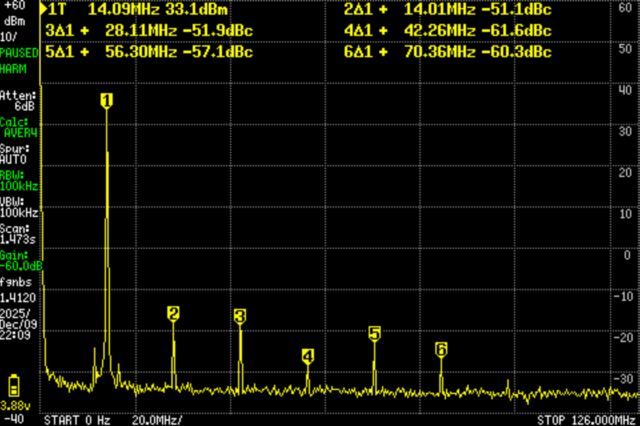

- 14MHz
33.1dBm = 2.0W
33.1dbm – 51.1dB = 18.0dBm （15.8μW）。許容値以下。

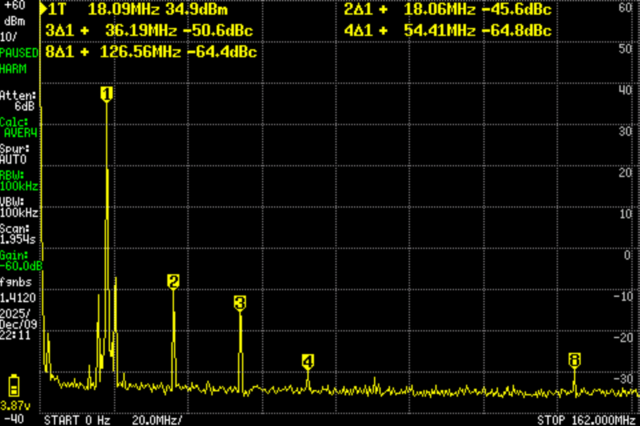

- 18MHz
34.9dBm = 3.1W
34.9dBm – 45.6dB = -10.7dBm（85.1μW）。許容値を超えている。
また、高調波ではないが、基本波の近く（20MHzあたり）に第二次高調波よりも大きなピークが見える。基本波に近いため、LPFでは対処不可能。信号生成方法（ファームウェア）でなんとかなるものなのだろうか？

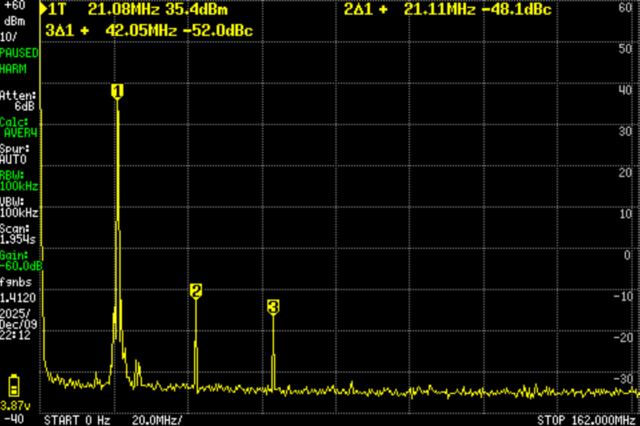

- 21MHz
35.4dBm = 3.5W
35.4dBm – 48.1dB = -12.7dBm（53.7μW）。許容値を超えている。

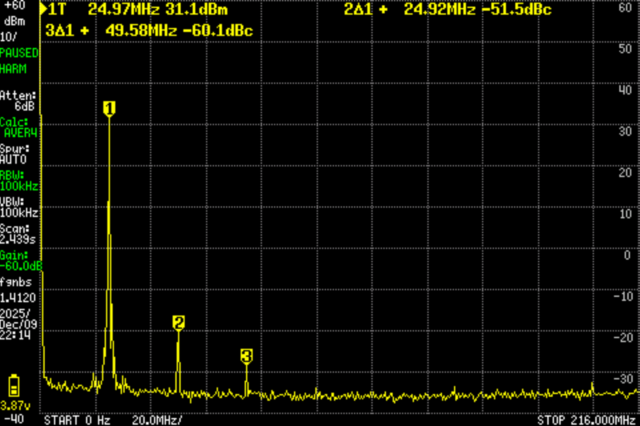

- 24MHz
31.1dBm = 1.3W
31.1dBm – 51.5dB = -20.4dBm（9.1μW）。許容値以下。

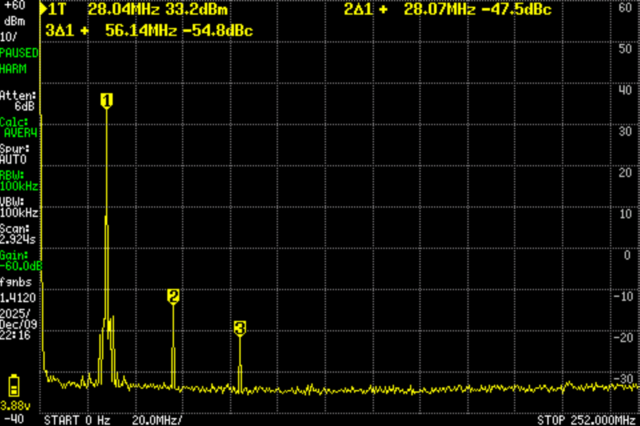

- 28MHz
33.2dBm = 2.1W
33.2dBm – 47.5dB = -14.3dBm（37.2μW）。許容値以下。
一覧にしておく。
| 周波数 [MHz] | 送信出力 [W] | 不要発射の強度 [μW] |
|---|---|---|
| 3.5 | 4.7 | 40.7 |
| 7 | 2.4 | 891.3 |
| 10 | 3.7 | 23.4 |
| 14 | 2.0 | 15.8 |
| 18 | 3.1 | 85.1 |
| 21 | 3.5 | 53.7 |
| 24 | 1.3 | 9.1 |
| 28 | 2.1 | 37.2 |
不要発射（スプリアス領域）の強度が許容値（50μW）を超えているのが、7、18、21MHz。
周波数が高くなると送信出力は落ちる傾向なのだろうが、7、14、24MHzは不自然に小さく思う。18MHzも小さい気がする。

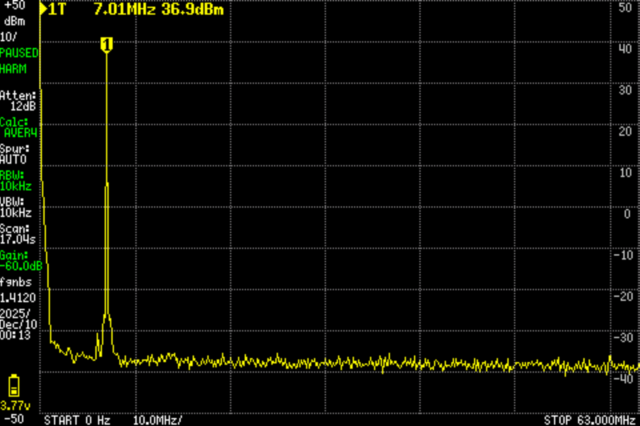

【参考】IC-705のスプリアスの様子（7MHz）今回の測定方法が間違っていないことの確認として。
36.9dBm（4.9W）に対して、スプリアスは-70dBcを下回っている（ノイズフロア以下で測定不能）。
まとめ（クーポン）
不要発射の強度は許容値を超えているバンドがあるので、このままでは日本では使えそうにはない（諸外国では大丈夫なのかなぁ？）。バッテリを内蔵しているし、割としっかりした作りに見えるので、これいじってなんとかしてみようという改造ベースとしては面白いかもしれない。CW受信に難点があるのもなんとかなればいいのだけど。
