TS-690、CAT制御できた

お借りしたケーブル

を使って、TS-690のCATコントロールができた。

TS-690のシリアルポート(ACC1)の通信条件は、次の通り。

  • 速度: 4800 bps
  • データ長: 8 bit
  • パリティ: なし
  • ストップビット: 2

これは、メーカのサポートに直接電話して聞いたもの。あ、フロー制御については聞きそびれた。でも、回路図を見ると、CTS、RTSはマイクロプロセッサにつながっているから、ハードフロー制御だろう。でも、お借りしたケーブルが、CTS-RTS折り返しになっているので、ここでは、フロー制御なしで設定する。

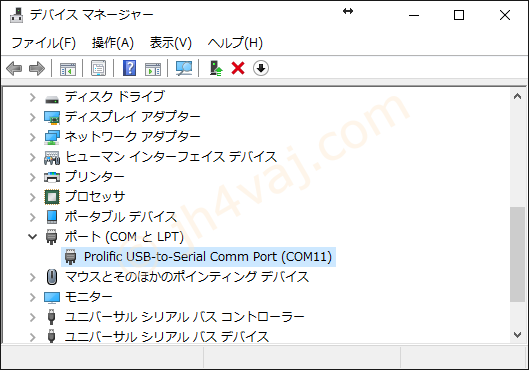

なお、ポートは、COM11として認識されていることを、デバイスマネージャで確認済み。

TS-690_CAT_1017

WSJT-X

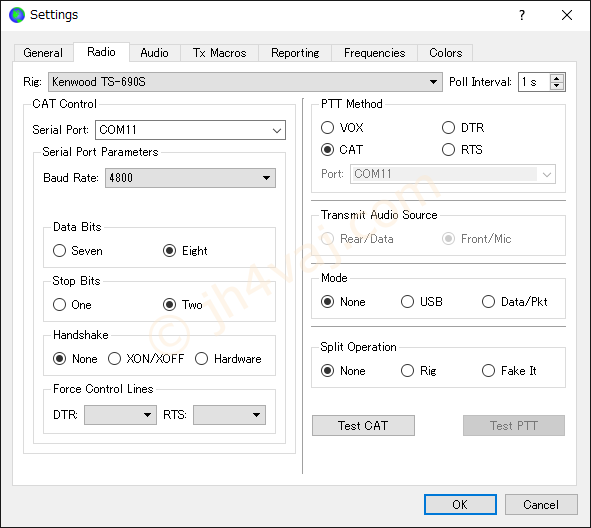

Rigのメニューで「TS-690S」を選択する。Serial Portは、現在つながっているものが選択肢に出てくる。逆に言えば、つないでいないと設定できない。後は通信条件を合せる。PTT MethodもCATにした。

TS-690_CAT_1001

一通り設定を終え、右下の「Test CAT」にマウスカーソルを持って行くと、下のようなメッセージがポップアップする。

TS-690_CAT_1002

なるほど、これをクリックすれば、テストして結果が別のウィンドウに表示されるんだな、と思ってクリックしたけど、何も出てこない。代りに(?)、ポタンが緑になった。

TS-690_CAT_1003

試しに、ケーブルを抜いて、同じことをやったら、赤になった。当然、失敗(エラー)。

TS-690_CAT_1019

ということで、メッセージが古いのか、別ウィンドウは出てこないで、ボタンの色で結果を教えてくれるみたい。

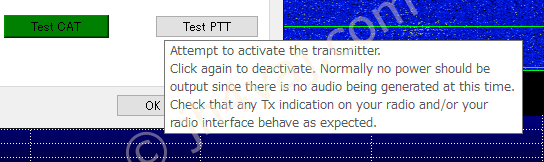

「Test CAT」が緑になると、その横の「Test PTT」ボタンが有効になった。マウスカーソルを持って行くと、次のようなメッセージ。

TS-690_CAT_1004

メッセージに従ってボタンをを押したら、ボタンが赤になるとともに、無線機が送信状態になった。

TS-690_CAT_1005

もう一度押すと、受信に戻った。無事、CATで送信制御ができた。

設定画面を閉じ、メインウィンドウ(?)で周波数を選択すると、無線機側にそれが反映された。

TS-690_CAT_1020

また、無線機のVFOを回したらWSJT-Xの周波数表示もそれに合せて変った。ついてくるのに一呼吸あるが。おそらく、これは、設定画面のPoll Intervalによるのだろう。何もしないで1sになっていたが、これ以上は下げられない。

多分、これで、WSJT-XではTS-690のCAT制御ができたと思っていいのだろう。

なお、WSJT-XでのCAT接続、PTTテストに関しては、jh8jnfさんの記事を参考にさせてもらった。

JT65/JT9入門の5:デジタルモード用インタフェースで無線機をパソコンに接続する
https://jh8jnf.wordpress.com/2016/06/23/jt65jt9%E5%85%A5%E9%…

一点補足。

WSJT-Xを起動してから、無線機を認識するまでに数秒(ちゃんと測ってはいないけど、5~10秒程度)かかる。認識すると「ピッ」っと無線機から音がして、WSJT-Xの表示周波数が無線機のそれに一致する。

Turbo HAMLOG

続いてTurbo HAMLOGでも確認。ログ用のソフトだろうと思うが、詳細は未確認。そのうち、ちゃんと調べなきゃ。

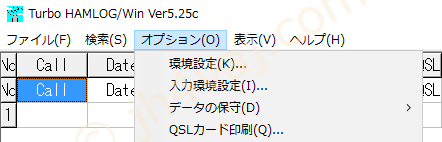

まずは、設定画面を開く。「オプション」の「環境設定」から行ける。

TS-690_CAT_1010

ここでいきなり躓く。「KENWOOD-1 or ICOM」と「KENWOOD-2」とあるが、TS-690の場合はどっちを使えばいいんだろう?この二つ、どう違うんだろう?色々と検索してみたけど、それらしい情報は出てこない。そこで、ケーブルを貸してくださったja2bqxさんに尋ねてみたところ、どっちでもいいとのこと。設定速度に設定できる範囲などが違うが、その範囲で使うならどちらでも大丈夫だそうだ。初めて見る者は、こんなところで引っかかったりする。

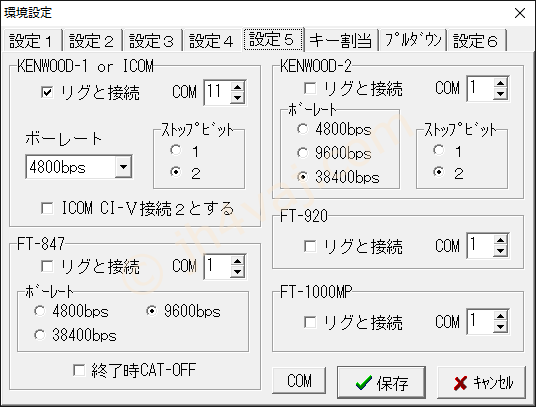

ということで、試しにKENWOOD-1の方で設定してみる。

TS-690_CAT_1011

続いては、「入力環境設定」。

TS-690_CAT_1012

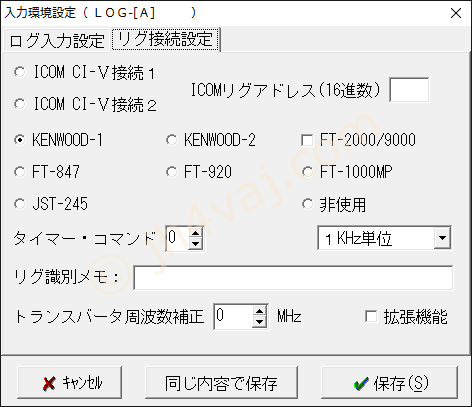

先ほど設定したKENWOOD-1を使うように設定。

TS-690_CAT_1013

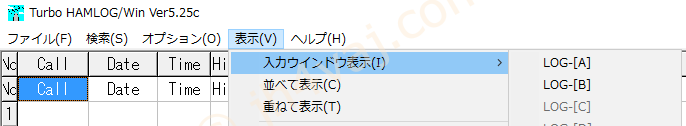

ログの入力画面を出す。「表示」→「入力ウィンドウ表示」→「LOG-[A]」を選択。

TS-690_CAT_1014

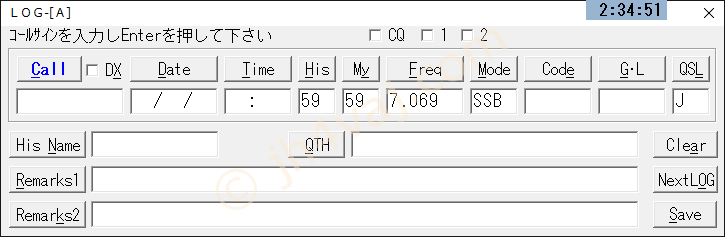

Freqの欄に、TS-690の現在の周波数が反映された。素晴らしい。

TS-690_CAT_1015

ちなみに、無線機側のモードをCWにすると、入力ウィンドウのMode欄にきちんと反映された。AMやFMでも、もちろん大丈夫。なお、反映されると言っても、リアルタイムではなく、ワンテンポ置いた感じで反映される。適当なタイミングでポーリングしているのかな?

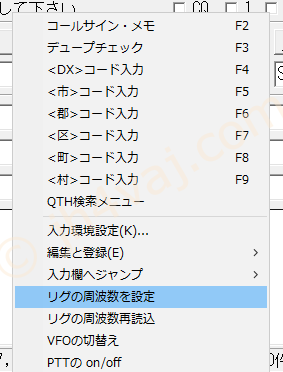

逆に、Freq欄に周波数を入力し、マウス右クリックでメニューを出して、「リグの周波数を設定」を選ぶと、この周波数が無線機に反映された。これは即座に反映。

TS-690_CAT_1016

「VFOの切換え」や「PTTの on/off」も正しく機能した。

HDSDR

HDSDRでもCATコントロールが使えるので試してみた。ただし、直接ではなく、Omni-Rigという汎用の制御機構を経由する。

Omini-Rigの導入に関しては、ja4ecxさんのサイトを参考にさせてもらった。

Omini-Rig
http://ja4ecx.yumekou.org/omni-rig.htm

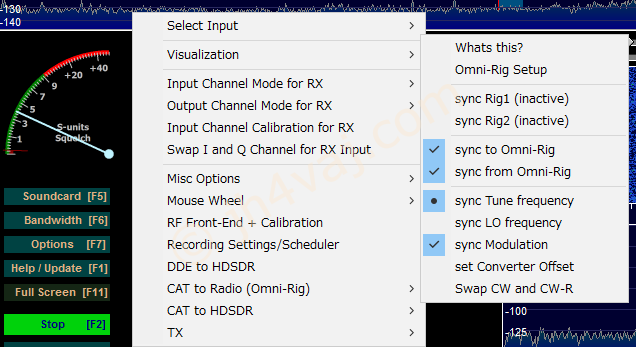

「Options[F7]」→「CAT to Radio (Omni-Rig) 」→「Omni-Rig」を選択する。

TS-690_CAT_1006

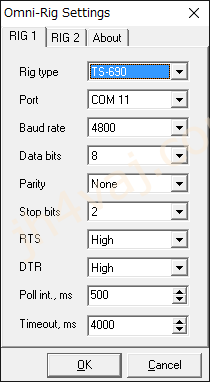

「RIG 1」の各項目を適切に設定。

TS-690_CAT_1007

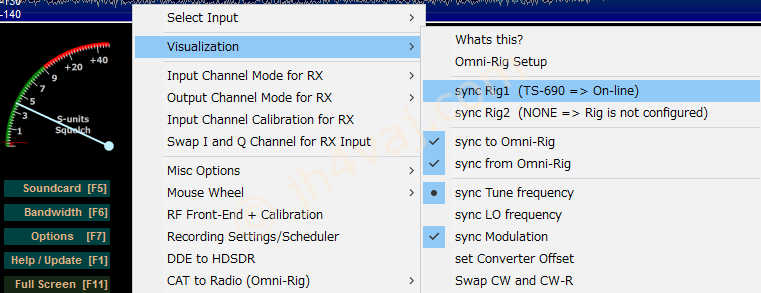

「Options[F7]」→「CAT to Radio (Omni-Rig) 」→「sync Rig1」を選択。この時点で、すでに、TS-690が認識されている(On-line)ことがわかる。

TS-690_CAT_1008

なお、上の画面では「Virtualization」が選択されているように見えるが、キャプチャ時のトラブルか何か。気にしないでOK。

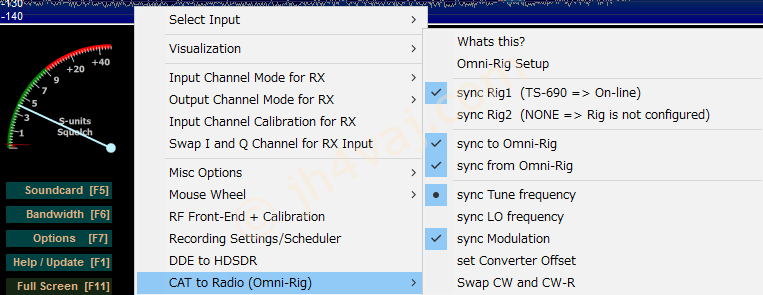

念のため、もう一度メニューをたどって「sync Rig1」にチェックが入っていることを確認しておく。

TS-690_CAT_1009

上の画面のように、「sync to Omni-Rig」「sync from Omni-Rig」「sync True frequency」「sync Moduration」にチェックが入っていれば、HDSDRの画面で周波数やモードを変えると、即座にTS-690に反映される(いちいち、「ピッ」っと音がするのがやかましいが)し、逆に無線機側を操作すればそれが(一呼吸置いて)HDSDRに反映される。これはなかなか面白い。ただし、これは制御ができただけで、受信機としてはつながっているわけではない。いずれ、この辺りもトライしてみよう。

その後はこちら。

FT232RでTS-690につながることが確認できた
お借りしたケーブルでTS-690VのCATコントロールができたので、次なる解決すべきは、手持ちのケーブルで上手く行かない問題。両者の違いは、ケーブル自身とドライバなので、問題はここに絞られる。ケーブル自身の故障か、私の配線か、ドライバの不具...
