NanoVNAで空芯コイルのインダクタンスを測る

市販品コイルを測定。

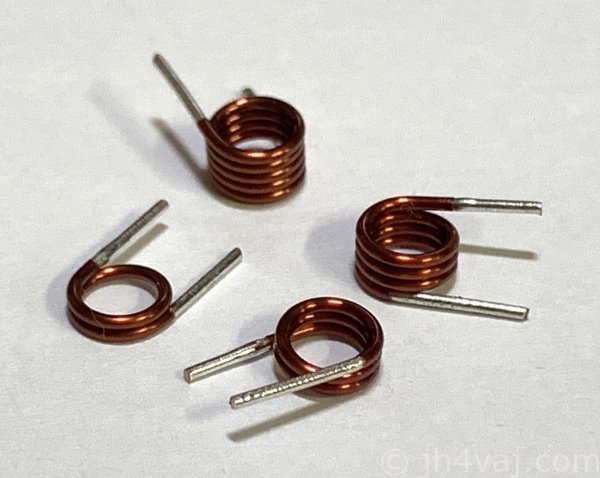

直径3.5mm、線径0.7mmらしい。実測では、内径が3.35mm、線径が0.55mm。ただし、小さすぎて正しく測れていない可能性大。

過日、「L/C測定アダプタ」のタイプ1(相当)を使って測定したがアダプタの特性が悪くて高い周波数ではまともに測れていなかったので、タイプ3アダプタを使って測定し直した。

NanoVNA L/C測定アダプタ他
NanoVNAで使用できるLやCを測定するアダプタと簡易キャリブレーションキットです

以下、測定結果。

  • 1.5回巻き

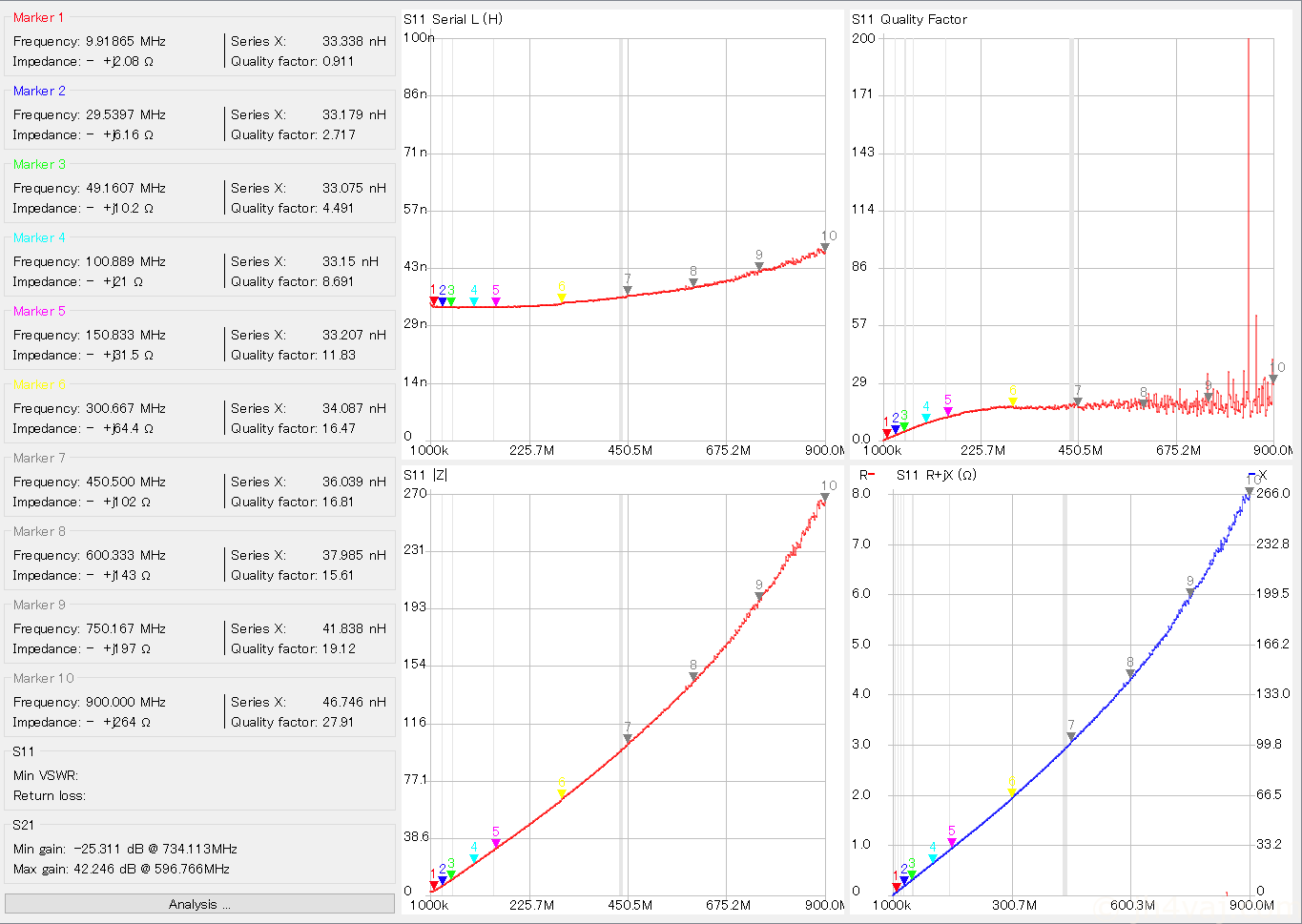

  • 2.5回巻き

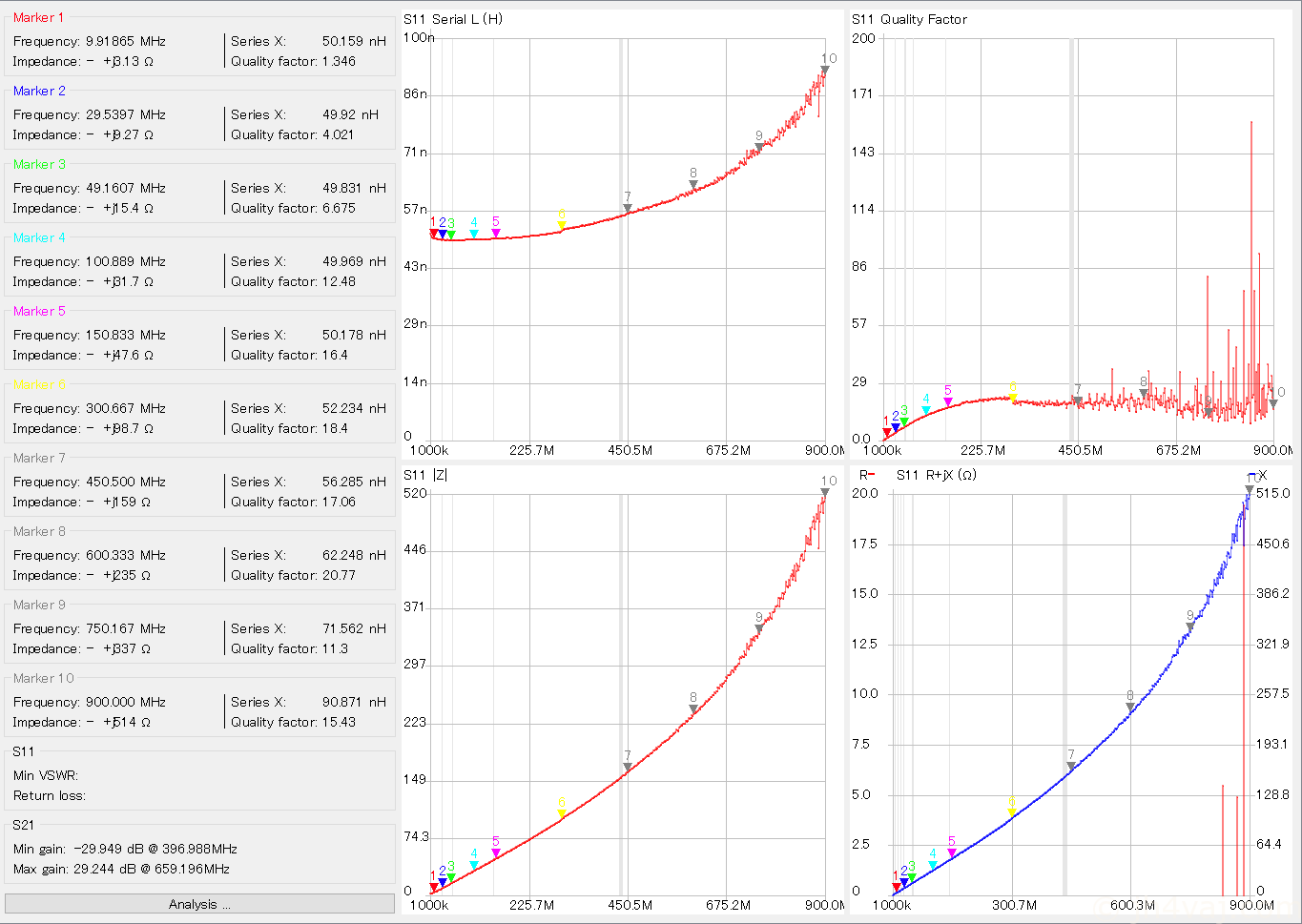

  • 3.5回巻き

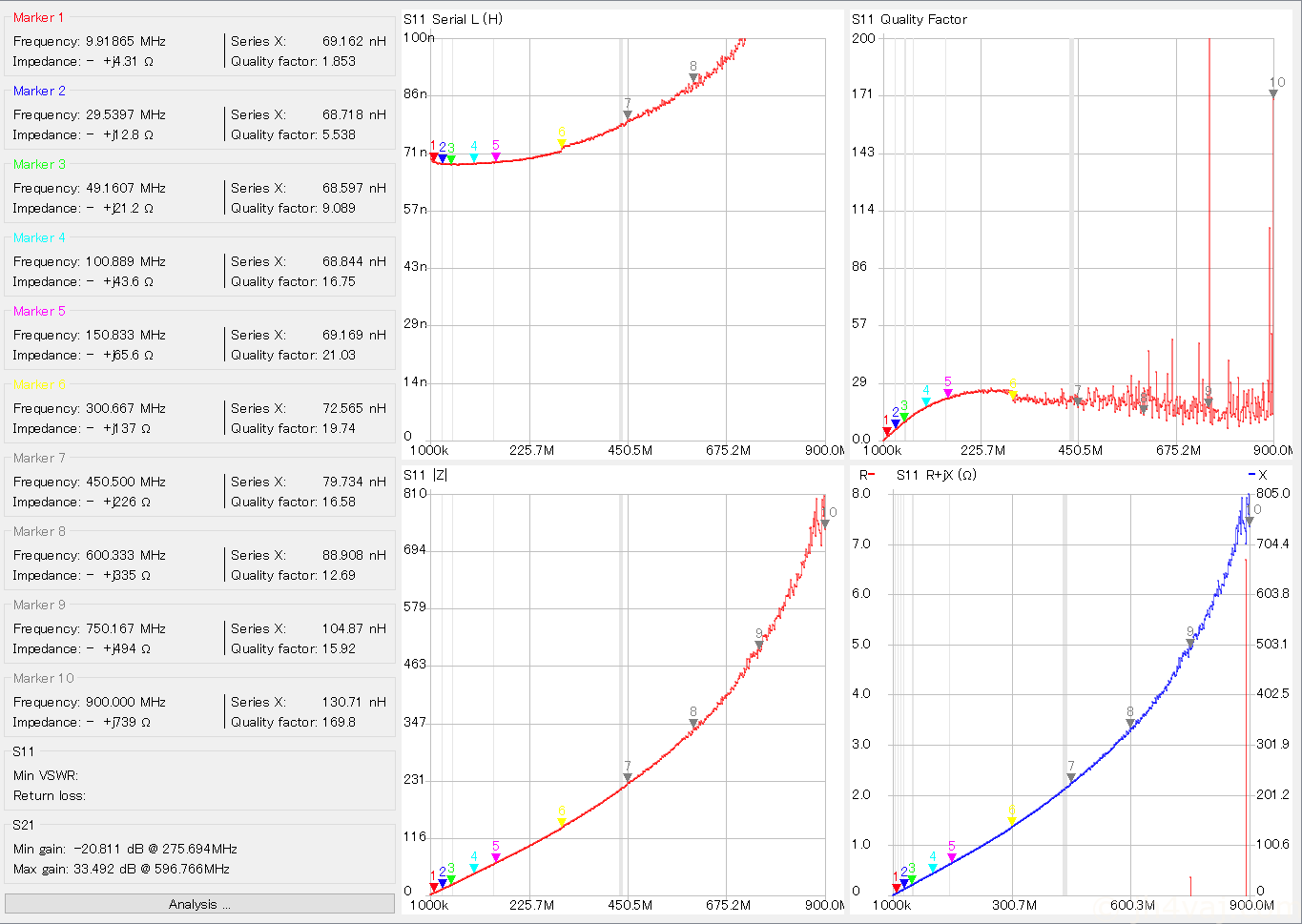

  • 4.5回巻き
