NanoVNA、到着 その二

そう言うわけで、二台目のNanoVNA。今度は、シールド付きを謳っている業者から購入した。

シールド付きNanoVNAをeBayで見つけた
NanoVNAには色々なバリエーションがあるのは以前書いた通り。バリエーションのうち、特に気になるのがRF部のシールドの有無。私が入手したものは残念ながらそれはなかった。 シールド板は外からは見えないので注文は博打みたいなものだけど、さっき...

開封の儀

その前に、前回のものはこちら。

NanoVNA、到着
先日、発注したNanoVNAが届いた。いや、届いたのは8月末、半月以上前。ハムフェアやら、キット頒布再開やらでバタバタしていたので放置状態だった。 なので、だいぶ経ってしまっているけど、備忘録として書いておく。 開封の儀 内容物は以下の通り...

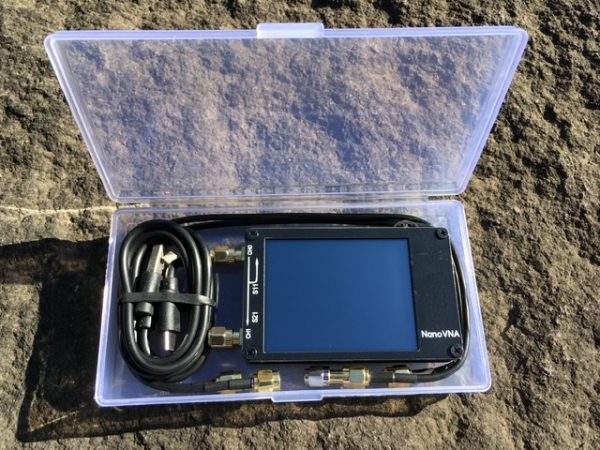

今回届いたものはこれ。

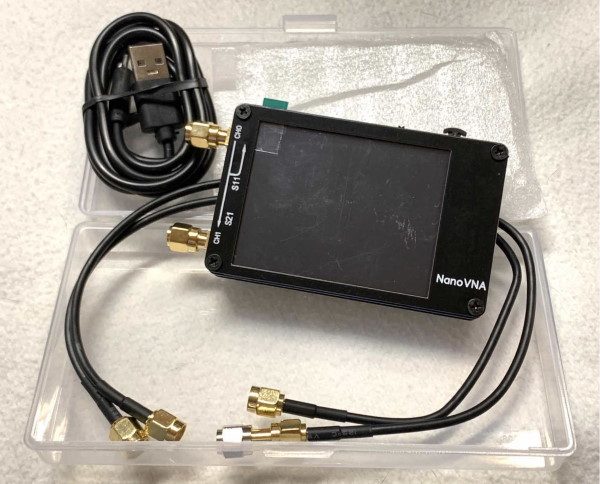

プラケース入り。NanoVNA本体のSMAコネクタにはキャップはなく、キャリブレーション用のオープンコネクタとショートコネクタが付けられている。合理的なのかな?

電源スイッチをONにしても、画面が表示されない。不良品かと思ったが、USBケーブルをつないだら表示された。どうやら、バッテリが放電していたみたい。まったく、焦ってしまう…。

充電後、キャリブレーションしてから、動作確認を兼ねて測定。

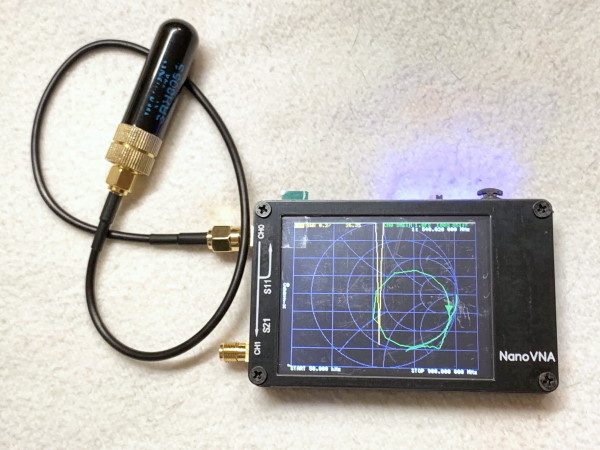

大丈夫そう。

気になる点としては、付属のSMAメス-メス変換コネクタが使いづらいこと。

両方からコネクタを付けると、変換コネクタを持てない。緩めるときに期待した方が緩むとは限らない。片側になった後もつまみにくいし。

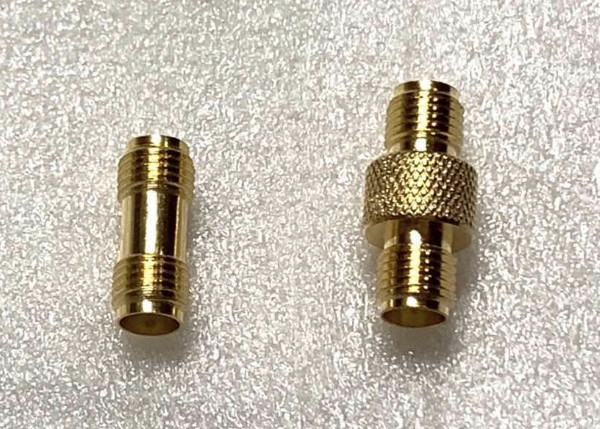

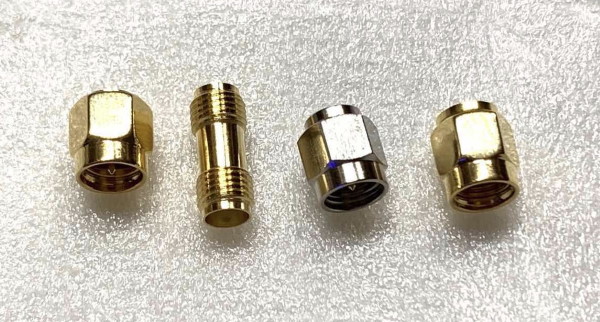

こちら、手持ちの別のコネクタとの比較。

右側のものだと、コネクタをちゃんと持てる。が、長いので、測定用としては不利だとも思う。このコネクタを付けた状態でキャリブレーションすると、外した状態ではその分ズレてしまうということ。

開腹の儀

動作確認ができたので、早速ばらして中をチェック。

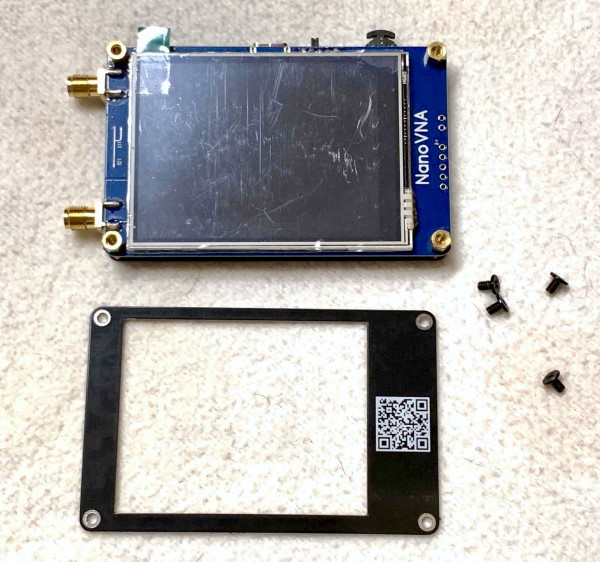

上板の裏にQRコード。iPhoneで読み取ろうとしたけれど、認識せず。SMAコネクタはこちらの面でもハンダ付けされている。

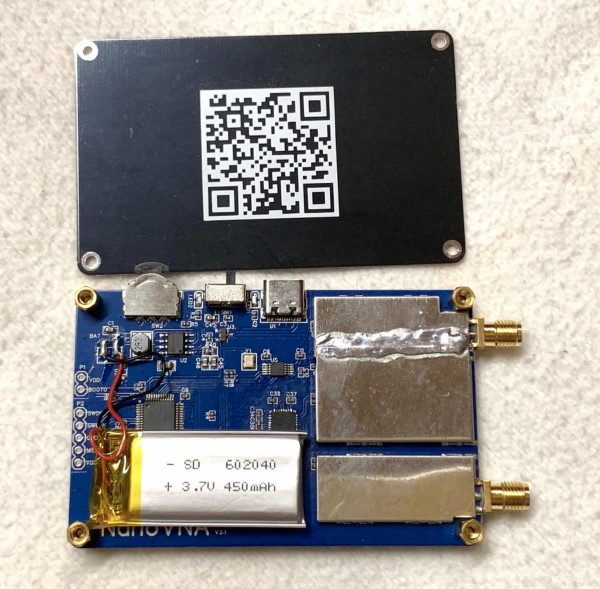

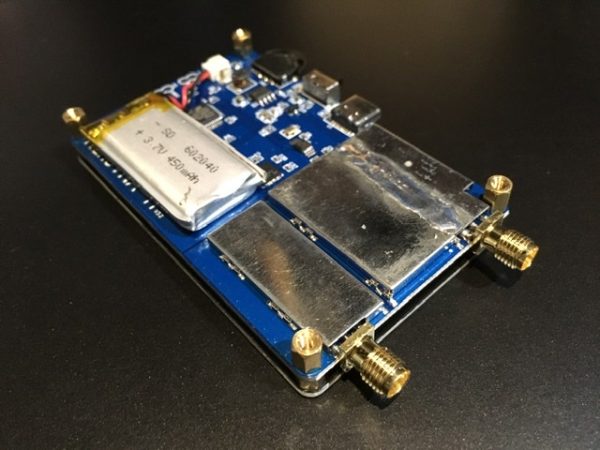

ちゃんとシールド板が付いている。バッテリの配線は直付け(コネクタは使われていない)。容量は450mAh(白の方に付いていたのは400mAh)。

それから、下板の裏にもQRコード。目視の限りでは、上板のものと同じ用に見える。こちらはiPhoneで読み取れた。飛び先はこちら。

NanoVNA | Very tiny handheld Vector Network Analyzer
Very tiny handheld Vector Network Analyzer

どういう素性のドメインなのかわからないけど、入手したNanoVNAと関係があるってことかな?

バラしたついでに、ダイオードの取付けとファームウェアのバージョンアップ。

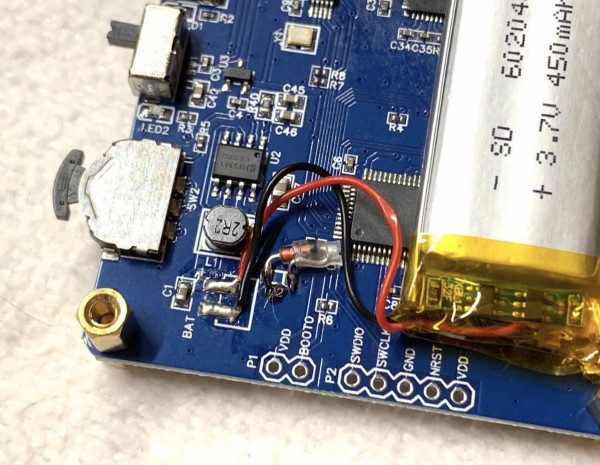

ちょっと汚いな…。使ったダイオードは、今回もショットキータイプの1N60。何となく、熱収縮チューブ被せてみた。

基板の端の空き端子のスルーホールは普通のサイズ(前の個体のそれは非常に小さかった)。

ファームウェアのバージョンアップ手順はこちら。

NanoVNA、ファームウェアのバージョンアップ方法(0.2.2にバージョンアップ)
【補足 2023年2月】 最近またこのページのアクセスが増えてきた。最近の事情は、こちらのページを見てもらった方が良い。 なお、ドライバの入れ替えに使うZadigに関しては、このページ内のここ ⇒ ドライバの入れ替え 【補足 2023年2月...

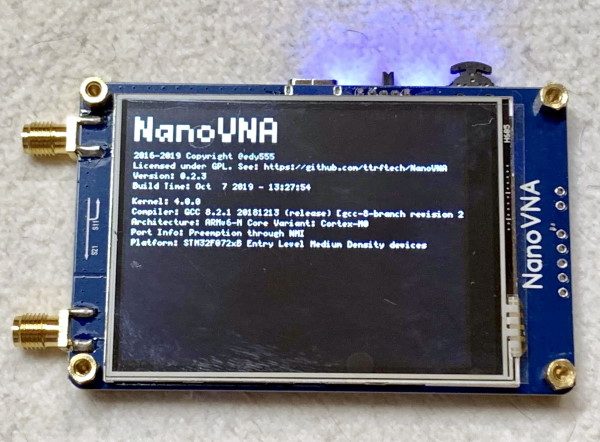

前回のように苦労することはなく、一発でバージョンアップできた(現在は、0.2.2ではなく、0.2.3)。

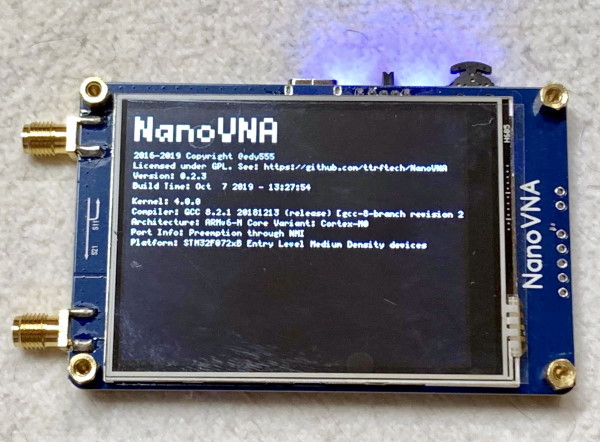

0.2.3になっていることが確認できる。液晶保護シートも貼った。

この後、タッチパネルのキャリブレーション。さらに、測定系のキャリブレーションを行って測定のチェック(画像はなし)。

二つのNanoVNAの比較

せっかく二種類あるので比較してみる。

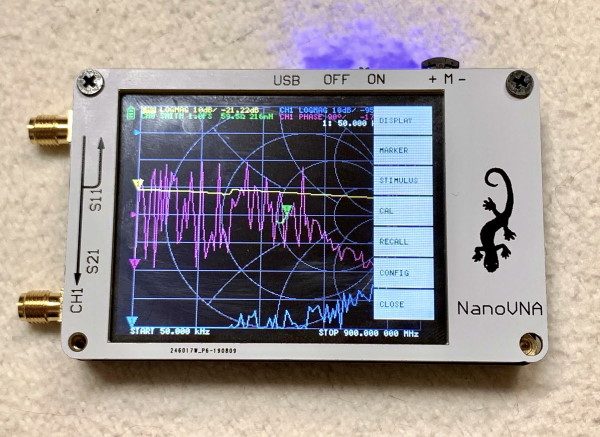

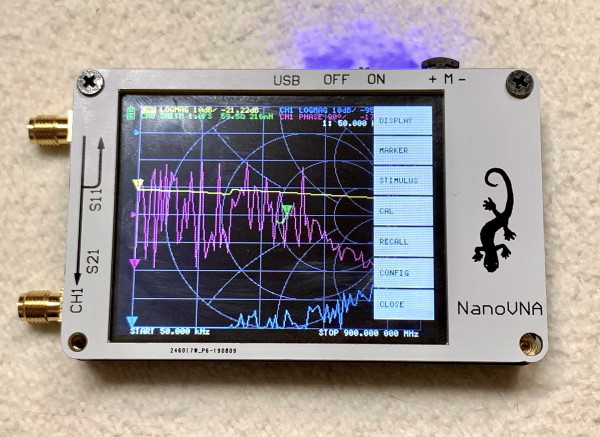

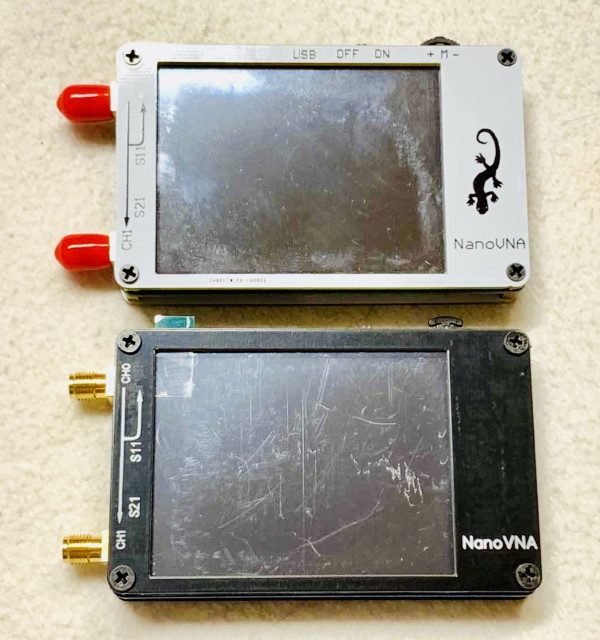

色は別として、パッと見は同じ。当たり前か。

でも、手に持った印象はだいぶ違う。今回の黒の方がだいぶ華奢に感じる。

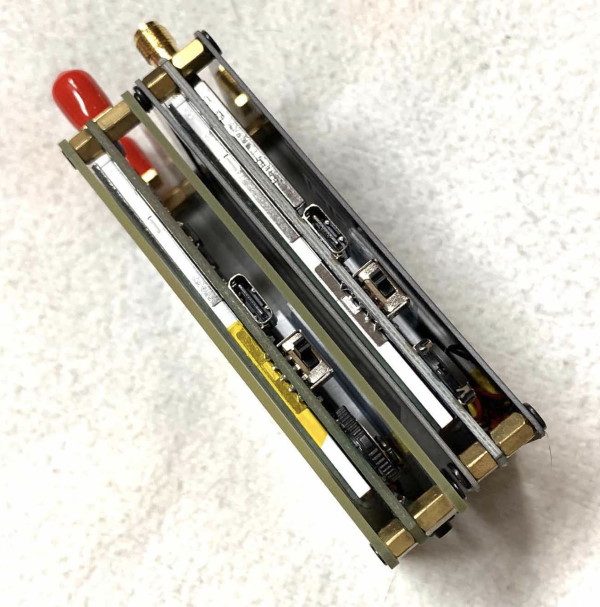

厚みを比べるとよく分かる。上板・下板がだいぶ薄い。多分、これが華奢に感じる要因。また、黒の方が長手方向がちょっと短い。

試しに、黒の本体に白の上板を付けてみる。

左上のビスを固定。右上のビスはやや斜めに軽く入っている。右下のネジ穴を見るとズレていることがよく分かる。左下は大体あっているから、縦方向はほぼ同じと見て良さそう。

ついでに、ビスもぜんぜん違う。

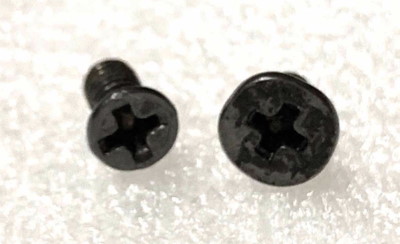

ネジ径自体は同じ。どちらにも使える。左は白のもので、頭が小さい皿ネジ。右が今回の黒の方で、頭が大きい(皿ネジではない)。

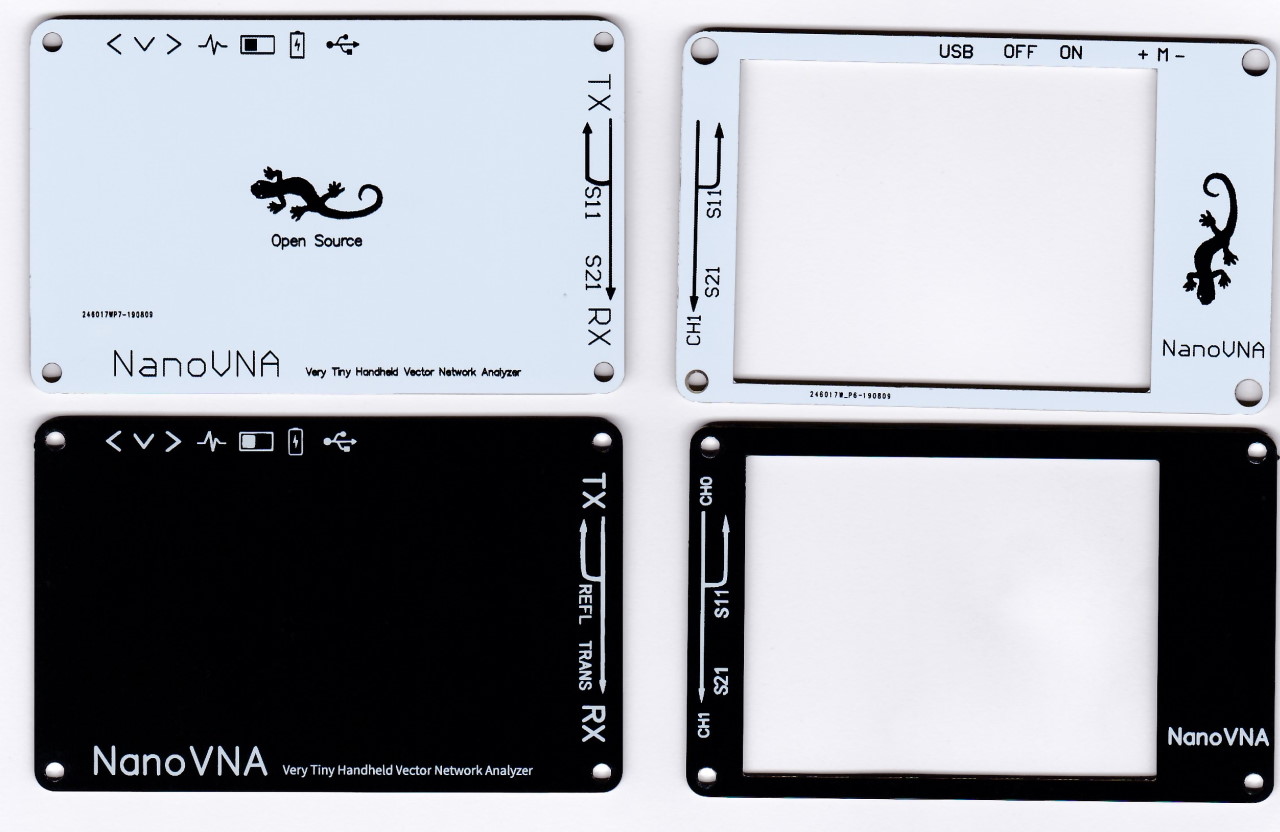

パネルをスキャンしてみた。

白の上板のネジ穴は特徴的。ネジ径よりも大きな穴径になっており、ここに皿ネジをはめると頭の飛び出しが小さく抑えられる。ツライチまでは行かないけど、飛び出しが非常に少ない。が、詰めが甘くて、左下は穴径が小さく、ここだけネジが飛び出る。また、下板にはこういう工夫はない。普通の穴径なのでネジ頭は飛び出る。

黒の方はそうした工夫はない。ネジも皿ネジではない(頭の高さは低いものが使われている)。ちょっと気になったのは、ネジ穴にハンダメッキがされていること。テスタで当たってみたら、各穴は導通している。ということは、こちらは銅箔がはられているのだろう。裏表、両面かな?白の方は単なる穴。おそらく、銅箔はなし。

シール板の有無くらいかと思っていたけど、結構違っている。


NanoVNA、白黒比較
Twitterで、NanoVNAの白の方だと300MHz辺りにヒゲが出るとの話があった。 ということで、比較してみる。 条件 使用するNanoVNAは手元の二つ。 ファームウェアはどちらも0.2.3にアップデートしてある。 NanoVNAS...
