29MHzと433MHzでは、どちらも第二次高調波が非常に強いことがわかったので、その対策。145MHzは許容値内なので対策不要。
29MHz
第二次高調波は35dBくらい下げなければならない。LPFで対応しようとすると、かなり急峻な特性必要で、素子数がかなり増えてしまう（多分、7素子程度）。それはかなり大げさになってしまうし、問題は第二次高調波だけなので、ノッチ付きのLPFにしてみる。

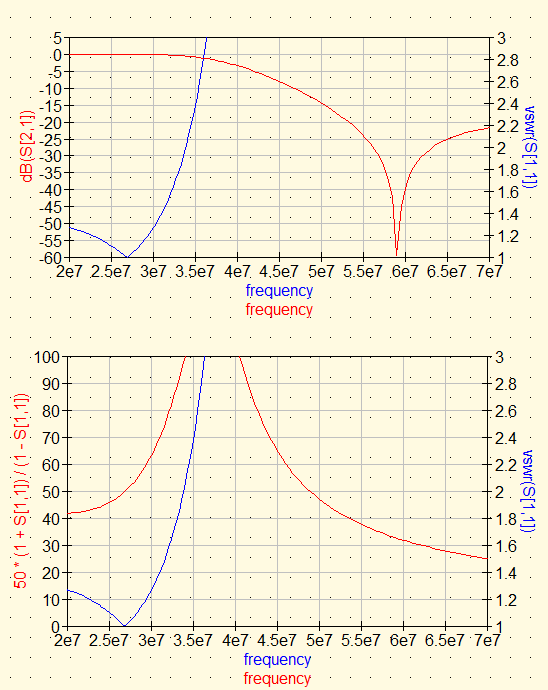

シミュレーション

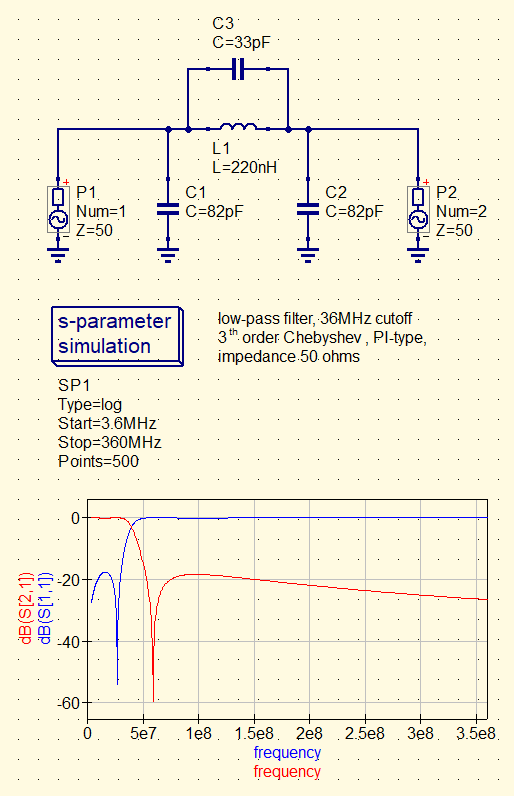

実現できそうな定数に追い込んだ結果。L1の220nHはT37-6に8回巻きでの実測値。
実測

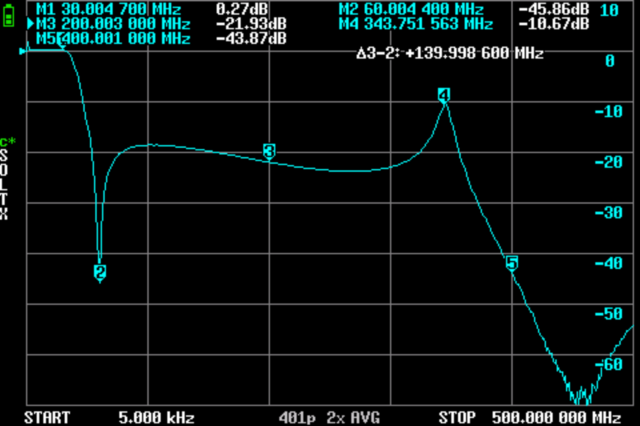

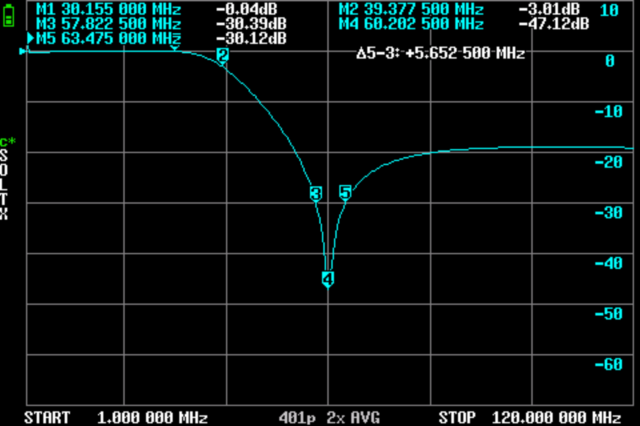

まず、全体の通過特性。ノッチがやや低かったので、Cは30pFに変更した。下は変更後のもの。
30MHz付近とノッチ周辺詳細。ノッチがやや高い方にズレているが-30dBの下限は58MHz付近なので、まぁなんとか。

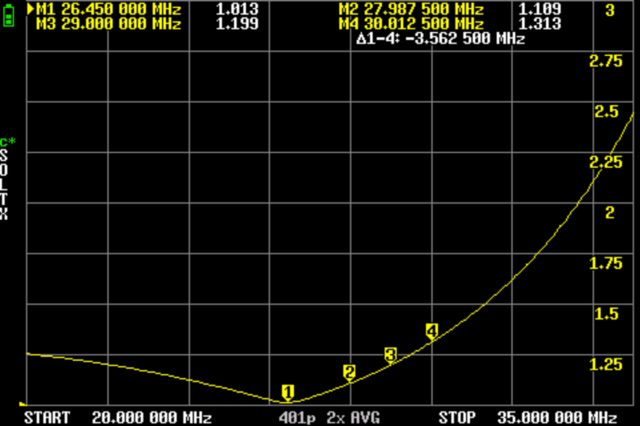

28MHz帯でのVSWRの状況。
UV-98 PLUSのスプリアス

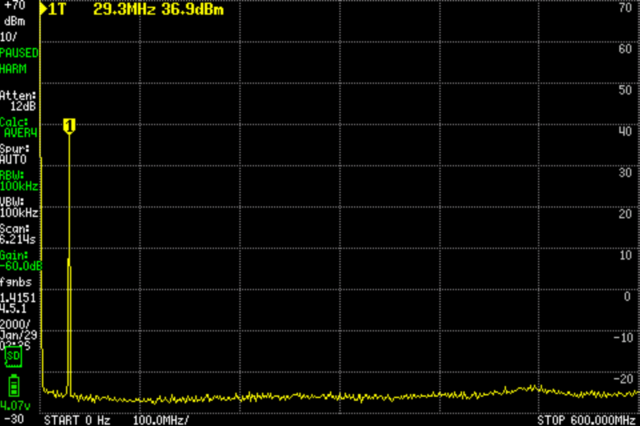

UV-98 PLUSにこのLPFを付けて高調波を測定した結果。
ノイズフロアは-25dBm程度であり、高調波でこれを超えるものはない。-13dBm（あるいは、-50dBcの-13.1dBm）をクリアできている。
トラップ周波数の下限が気になるので、バンド内のいくつかの周波数でも測定。問題は第二次高調波なので、スイープ上限周波数は低めで（270MHzまで）。

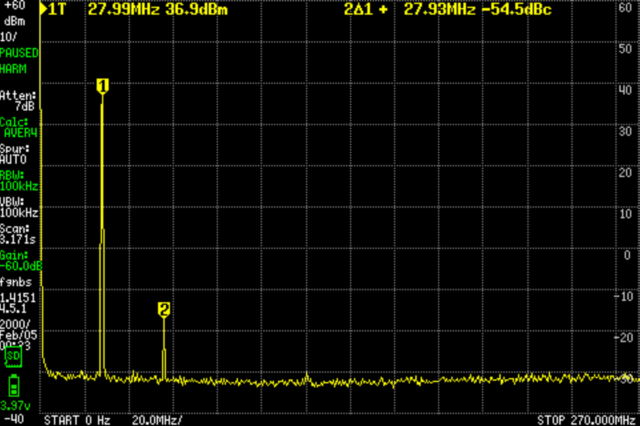

- 28.00025MHz

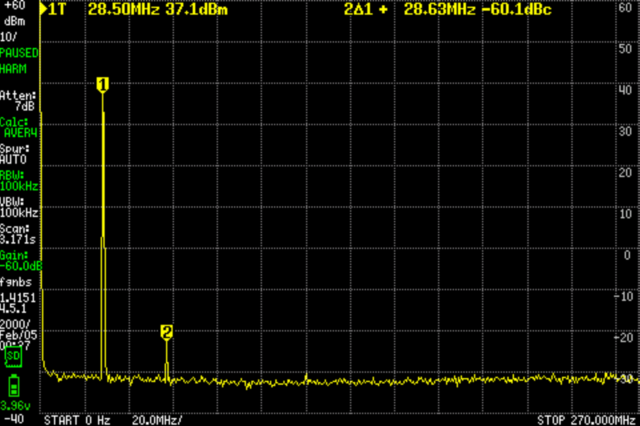

- 28.5MHz

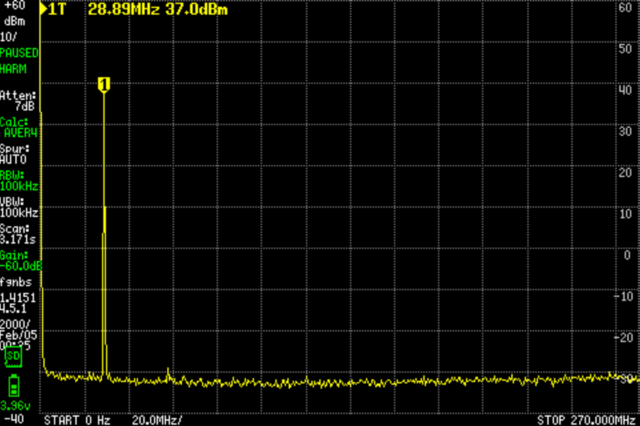

- 29MHz
- 29.5MHz

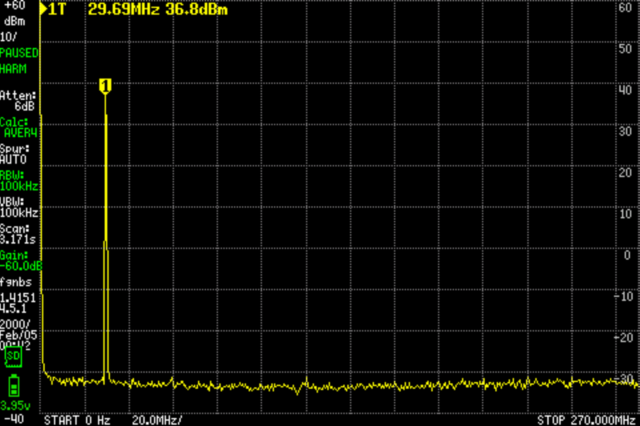

- 29.69975MHz
やはり低い方では第二次高調波が少し出る。FMは29MHz以上だから28MHz台で使うことはないし、28MHz台でも許容値の-13dBm（-50dBc）はクリアしている。
433MHz
430MHz帯も第二次高調波が非常に大きい。以前作った5素子のLPFではクリアできなかったので、別のLPFが必要。
シミュレーション

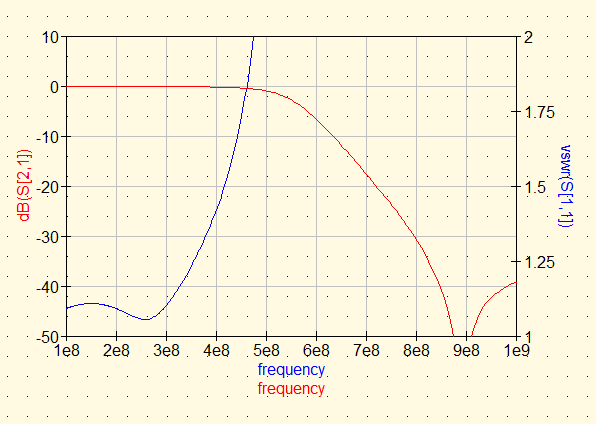

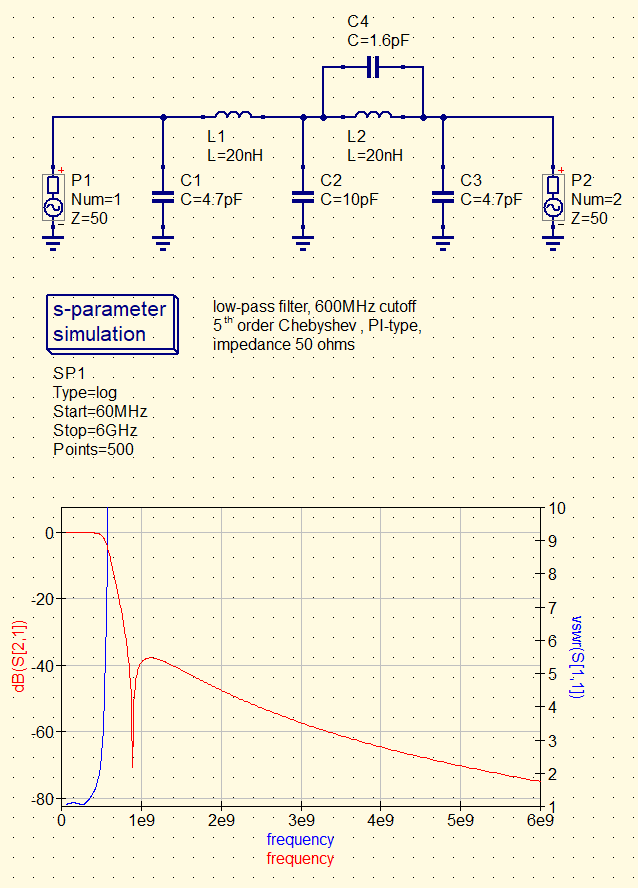

まずは、29MHzのように、第二次高調波にトラップを入れてみる方法で検討。
Lは出来合いのものを使うので値を動かせない。その条件だとどうにも上手く行かない。減衰量はまずまずでも、通過させたい周波数のVSWRがちょっと高い。それに、Cの値が1.6pFなどと非常にシビア。あまり現実的ではなさそう。

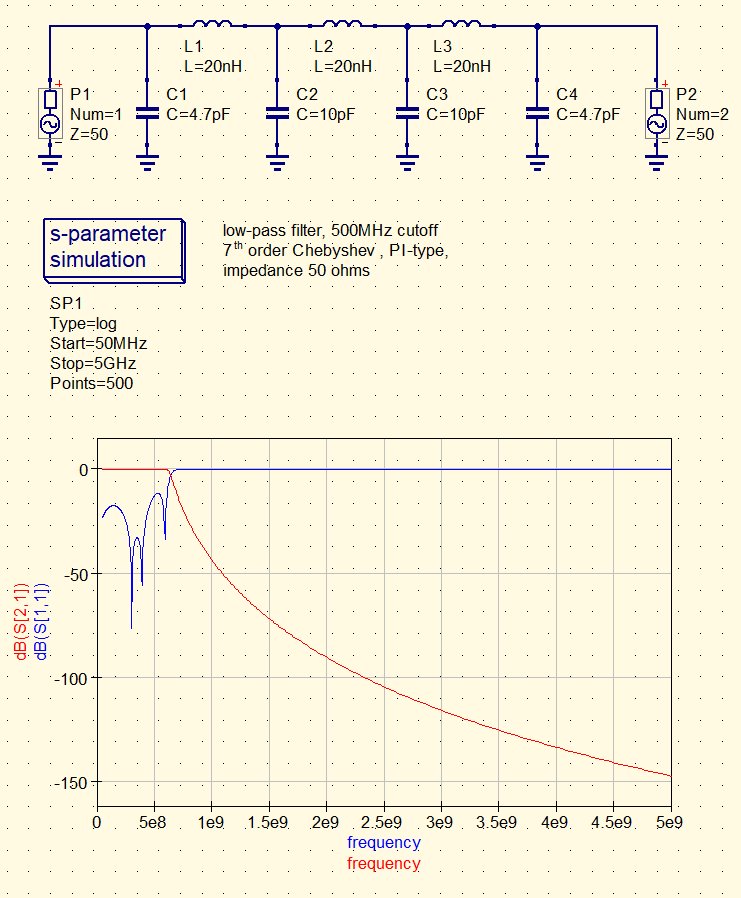

そこで、素直に素子数を多くしたLPFを検討。

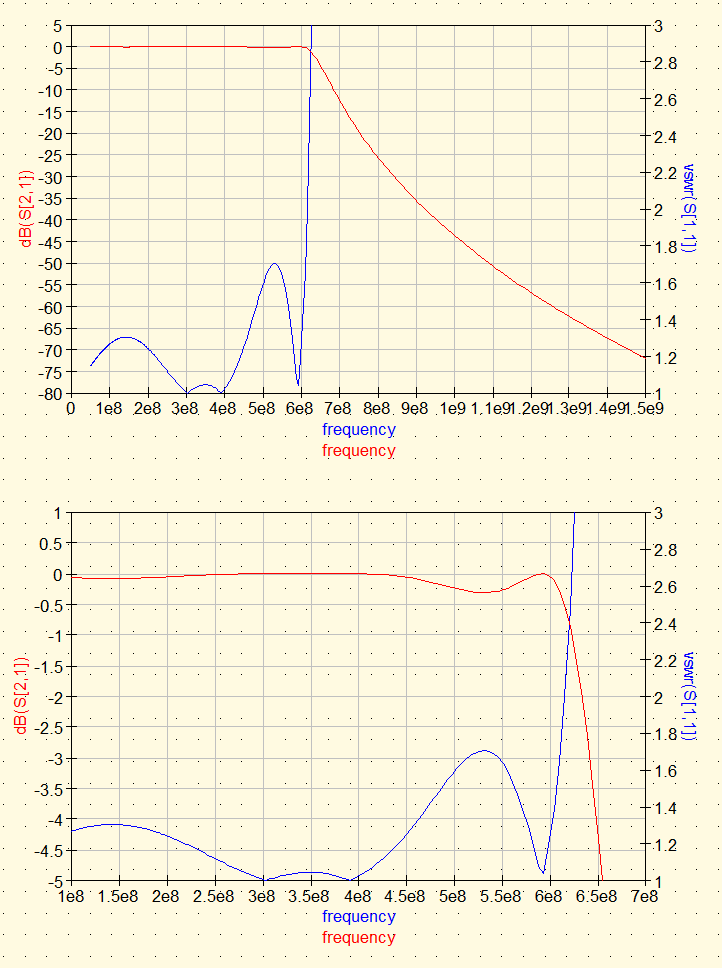

なんとかバランスが取れたのがこの状態。カットオフ周波数が高めになってしまったが仕方ない。

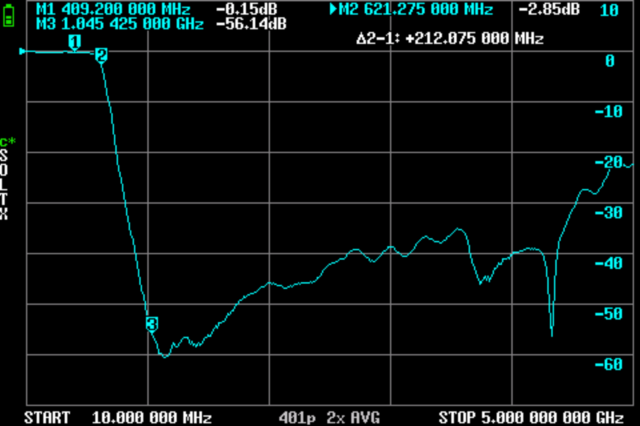

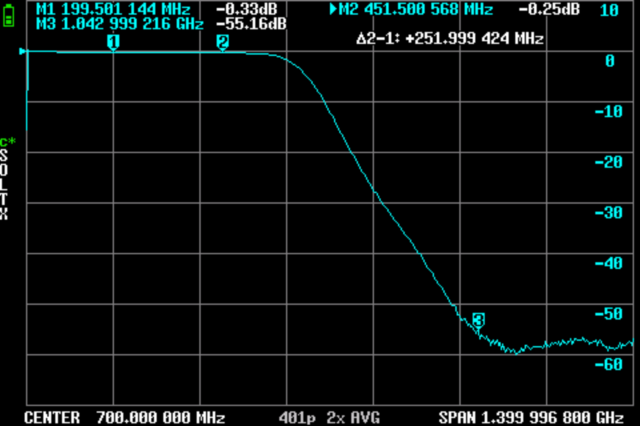

実測

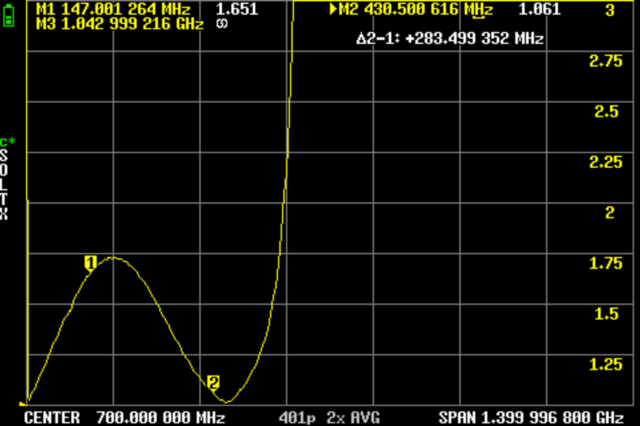

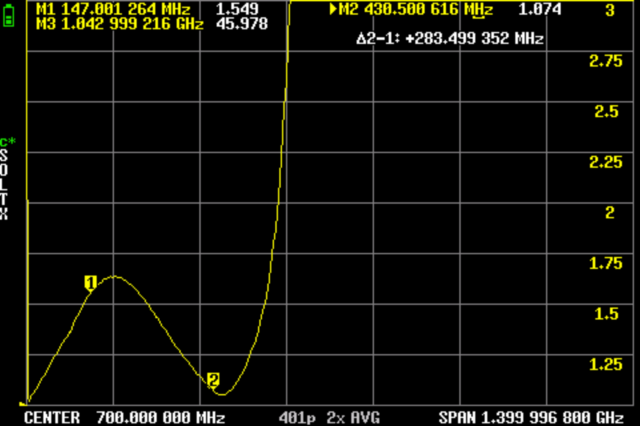

まずまずといったところ。145MHz付近でのSWRも2以下なのでLPFつけっぱなしでもまぁ大丈夫だろう。

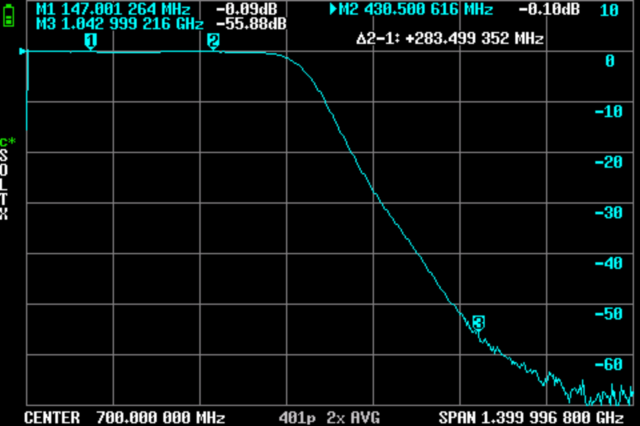

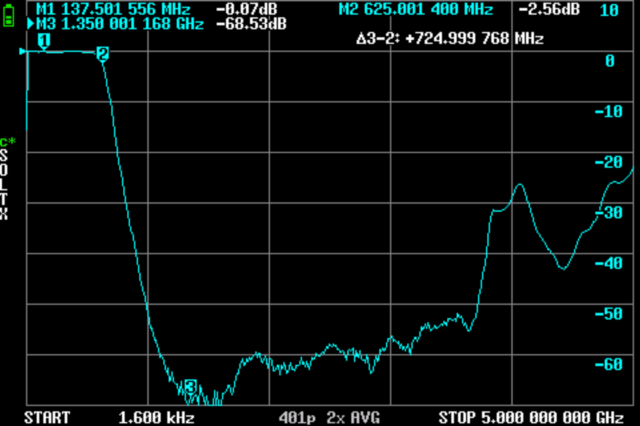

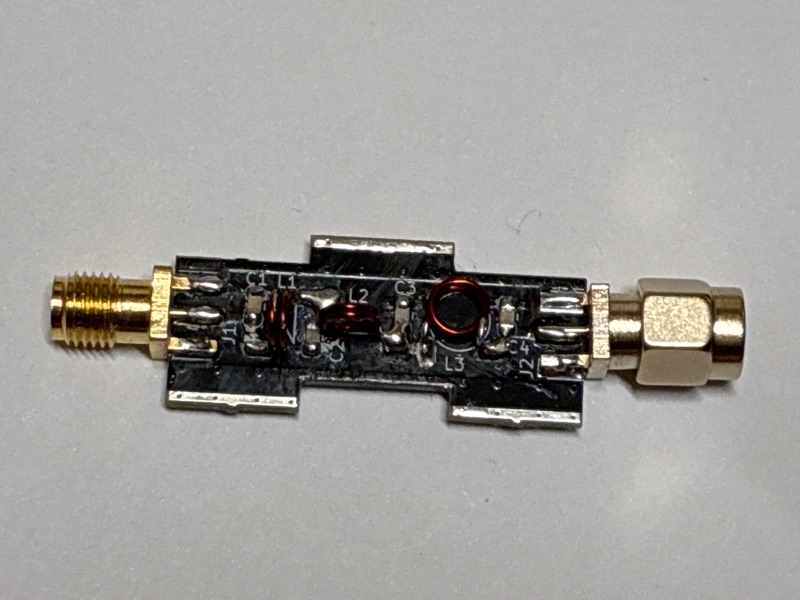

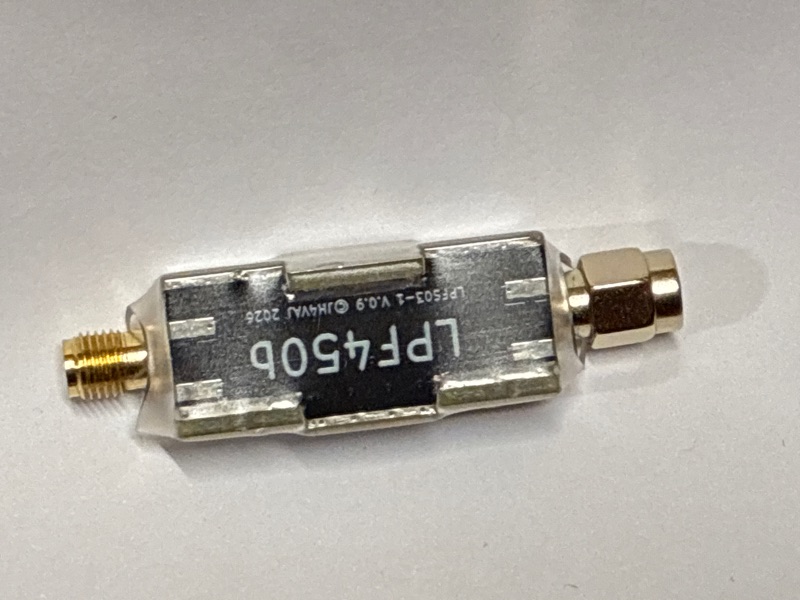

カバーを付けてみた。
高い方の周波数で通過特性に違いが見られるが、機能上は問題ないかな？
UV-98 PLUSのスプリアス

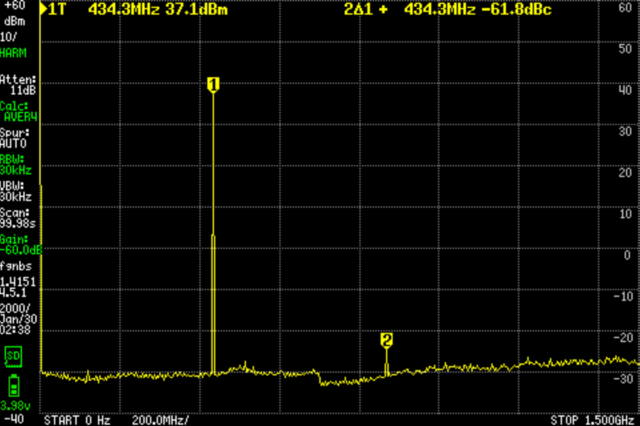

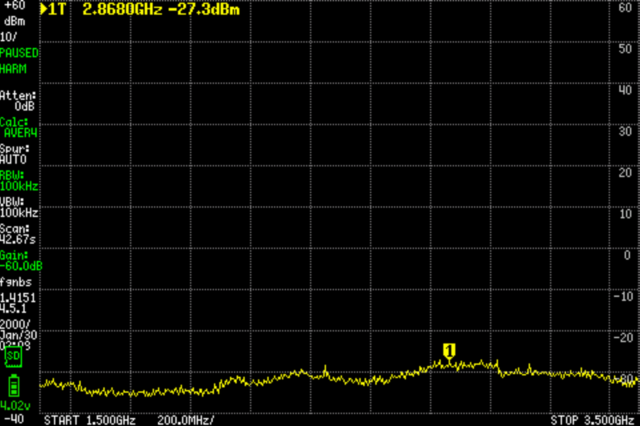

カバーを付けた状態で測定。周波数分割で。
第二次高調波は-60dBc以下に抑えられた（-60dBcは-22.9dBm）。本当はもっと低く抑えたいが、カットオフ周波数が高めになってしまっているので仕方ない。ともかく、許容値以下には収まっている。

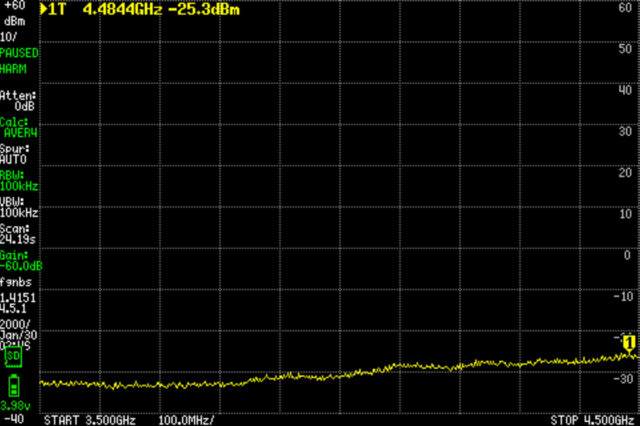

-22.9dBmを超えるものは見当たらない。
