uBITX、ヘッドフォンアンプを検討

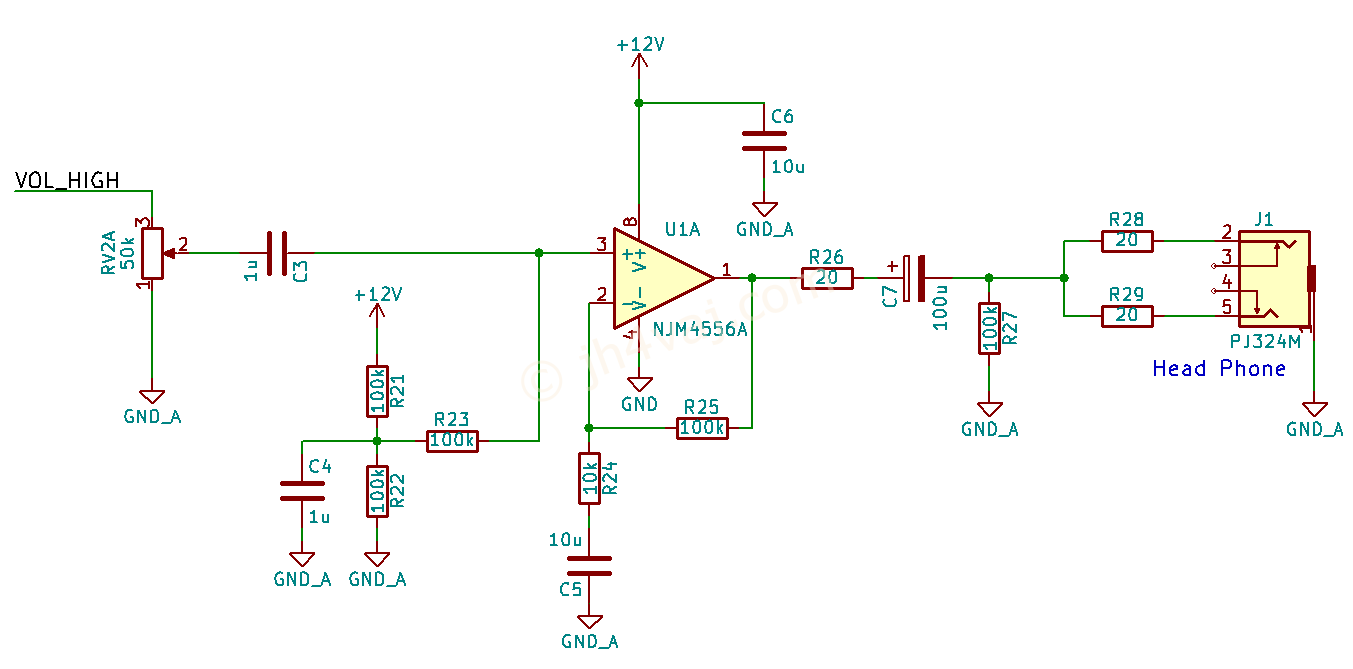

オペアンプ4556を単電源で動かす。

最初、ボルテージフォロワにしてみたが、それだとさすがに音が小さすぎた。100kΩ / 10kΩなので増幅率は11倍。実際に聞いてみた感じで、これくらいでいいかなという印象。

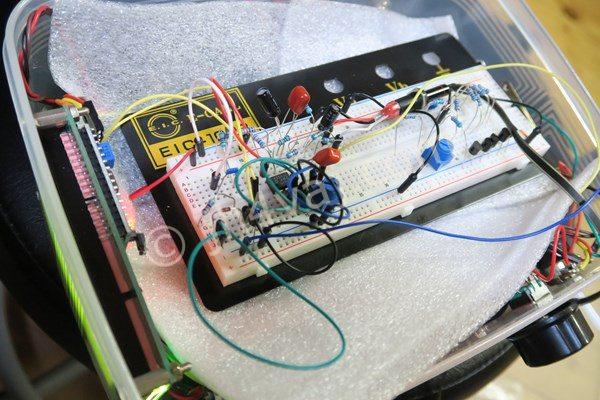

ブレッドボードでテスト。他の実験中の回路も載っている。

無線機
この記事のタイトルとURLをコピーする
スポンサーリンク
スポンサーリンク
スポンサーリンク
jh4vaj

コメント

  1. 中西 JA8EDN より:

    JA8EDN 中西です。
    コメント記入ですが、早速のご対応ありがとうございます。
    この書き込みができればOKです・・
    さて、uBITXですが、私もまだまだ未完成ですがわからないことが多く
    この歳になって作りながら勉強中。昨日はまた、TDA2822オーディオがご臨終に
    なりましたです。FT8を受信しながら入れっぱなし1時間程度聞いていてPCをみたら
    何も受信表示してなくって気が付いたのですが・・試しにVOL-Hから直接とってOK
    でしたので、また壊れたと気が付きました。AFは別回路組んだほうがいいかなあと
    思っています。。長くなりました。73

    • jh4vaj より:

      2822、やはり壊れやすいのですね。私もAFアンプ部は別回路化を検討しています。

      ※別の記事にも同じコメントが入っていました。そちらは削除させていただきました。
