uBITX、中波カットHPF ~ 実機確認

以前、uBIX用の中波放送カット用HPFを検討した。シミュレーション結果はこちらの記事。

uBITX、中波カットHPFの検討 ~ チェビシェフで
もうちょっと良くならないかと思い、チェビシェフ型で計算してみた。カットオフ周波数1.7MHz、7段。 入手容易な定数でと思ったら、前回のバタワースとあまり変らなくなった。両端のCが小さくなっただけ。 シミュレーション結果がこちら。 out1...

これを実際に動作確認してみる。

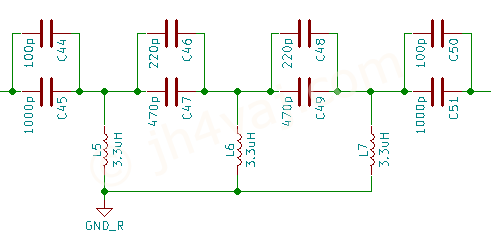

回路図。

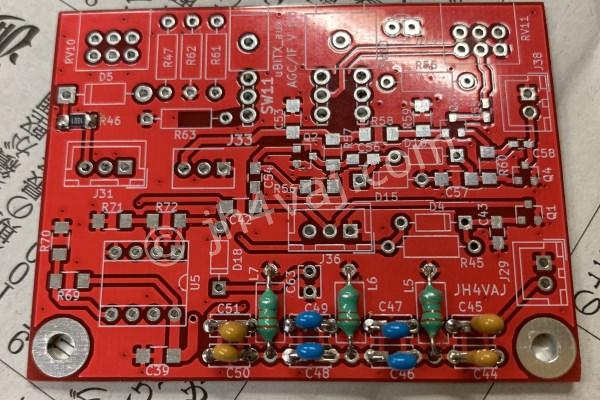

当該回路だけを載せた基板。

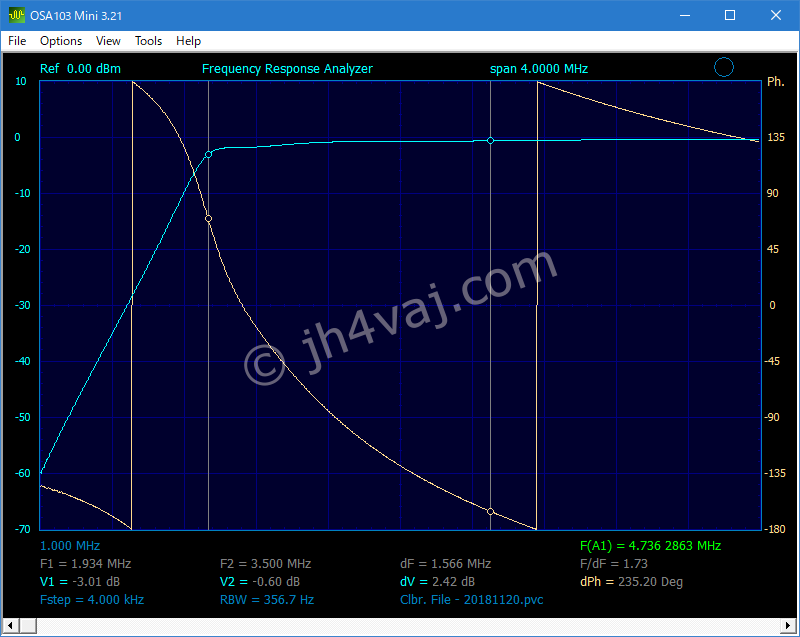

OSA103 Miniで解析。

カットオフ周波数が期待よりも高い。1.9MHzあたりで-3dB。計算ではLが3.7µHや3.5µHのところを部品入手の都合で3.3µHにしたが、実際の部品はDE-5000での測定ではさらに小さく3.0µH程度しかなかった。計算値よりも20%位小さい値のものを使ったのが影響していると考えられる。仕方ない。スルーできるようにスイッチを付けるので、必要がなければHPFは入れないで使おう。
