uBITX、中波カットHPFの検討
uBITXの受信回路、下は素通しになっている。中波をカットした方が良いことが、本家サイトにも記されている。ΜBITX – CIRCUIT DESCRIPTIONImprovements<中略> Broadcast filter If the...
もうちょっと良くならないかと思い、チェビシェフ型で計算してみた。カットオフ周波数1.7MHz、7段。
入手容易な定数でと思ったら、前回のバタワースとあまり変らなくなった。両端のCが小さくなっただけ。

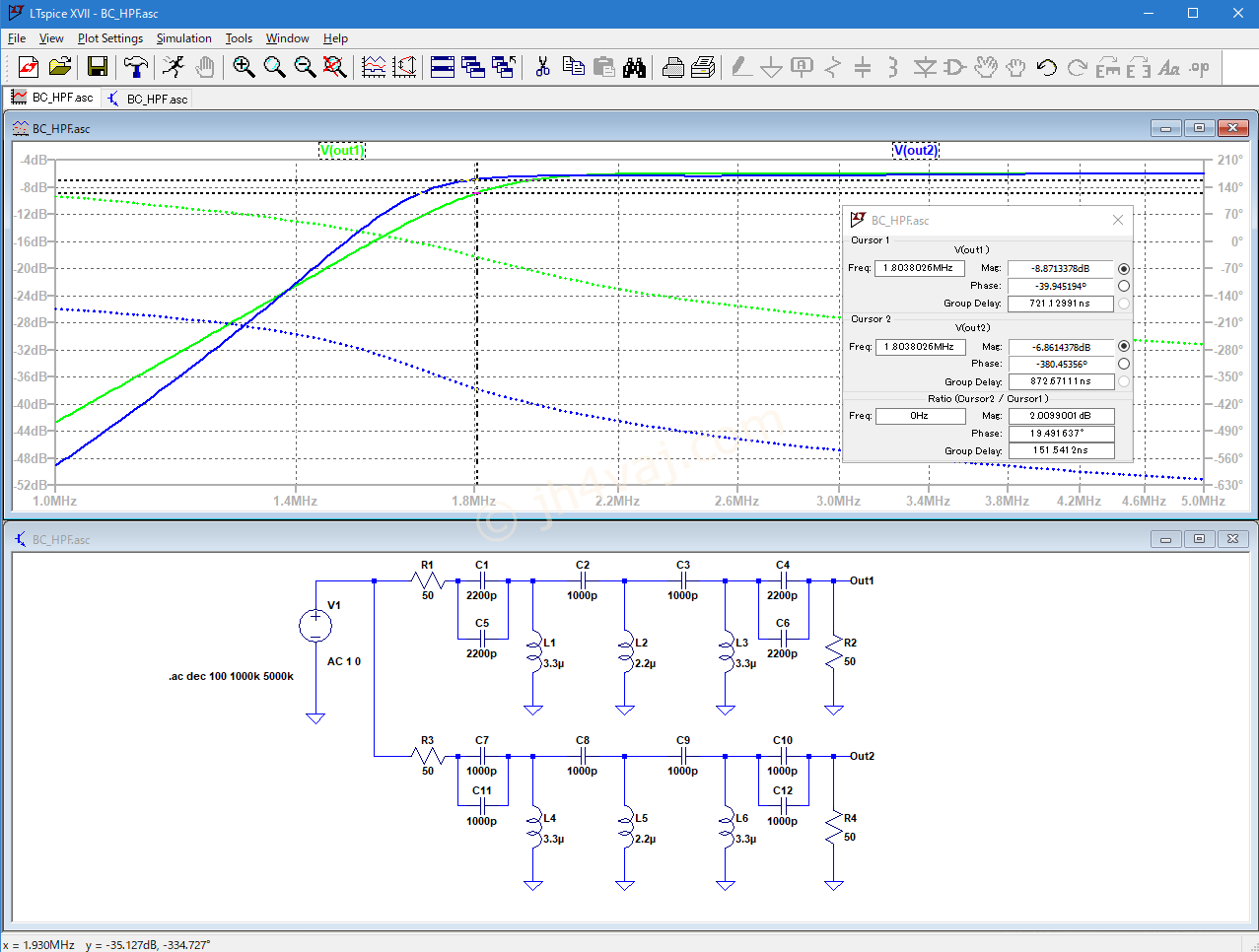

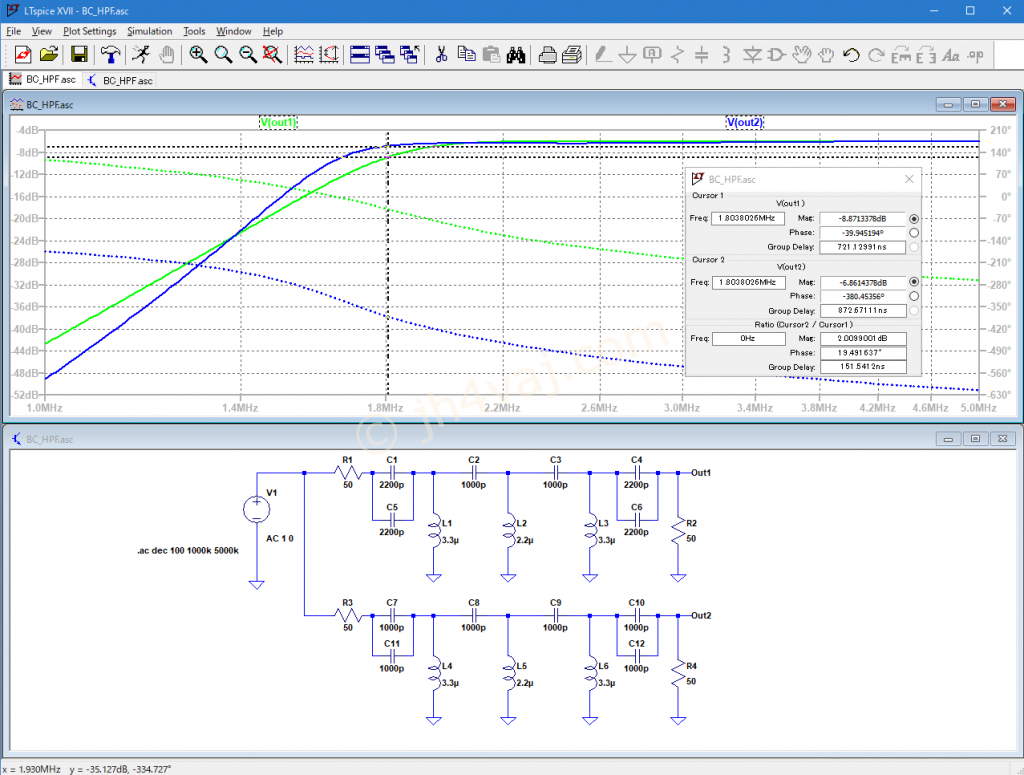

シミュレーション結果がこちら。
out1(緑)が全開のバタワース、out2(青)が今回のチェビシェフ。1.8MHzまでを考えるなら、こっちのほうが良さそう。ただし、1.4MHzより上の減衰量も減ってしまうが。いや、そもそも、uBITXで1.8MHz帯は無理があるみたいなんだけど…。
Twitterでリップル条件を緩くするというアイデアを頂いた。
通過帯域のリップル設定を緩くすると減衰量が取れるのと
それでも不足なら減衰極付きにすることか https://t.co/Mp4YmnARor— くさなぎ君の兄 (@kusanagi42) June 21, 2018

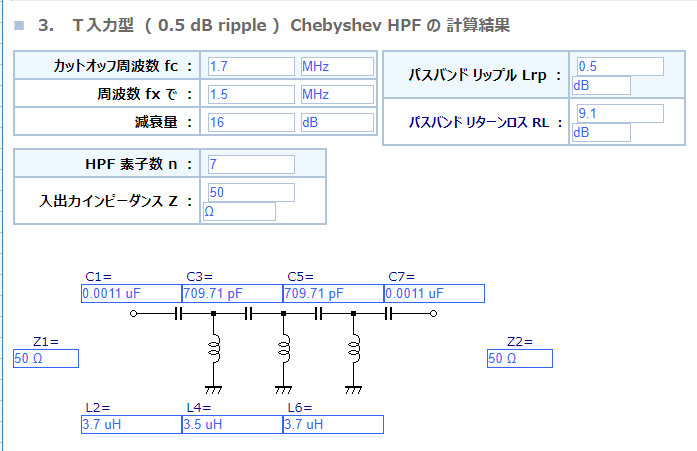

0.5dBに緩和して計算したものがこれ(元々は0.05dB)。

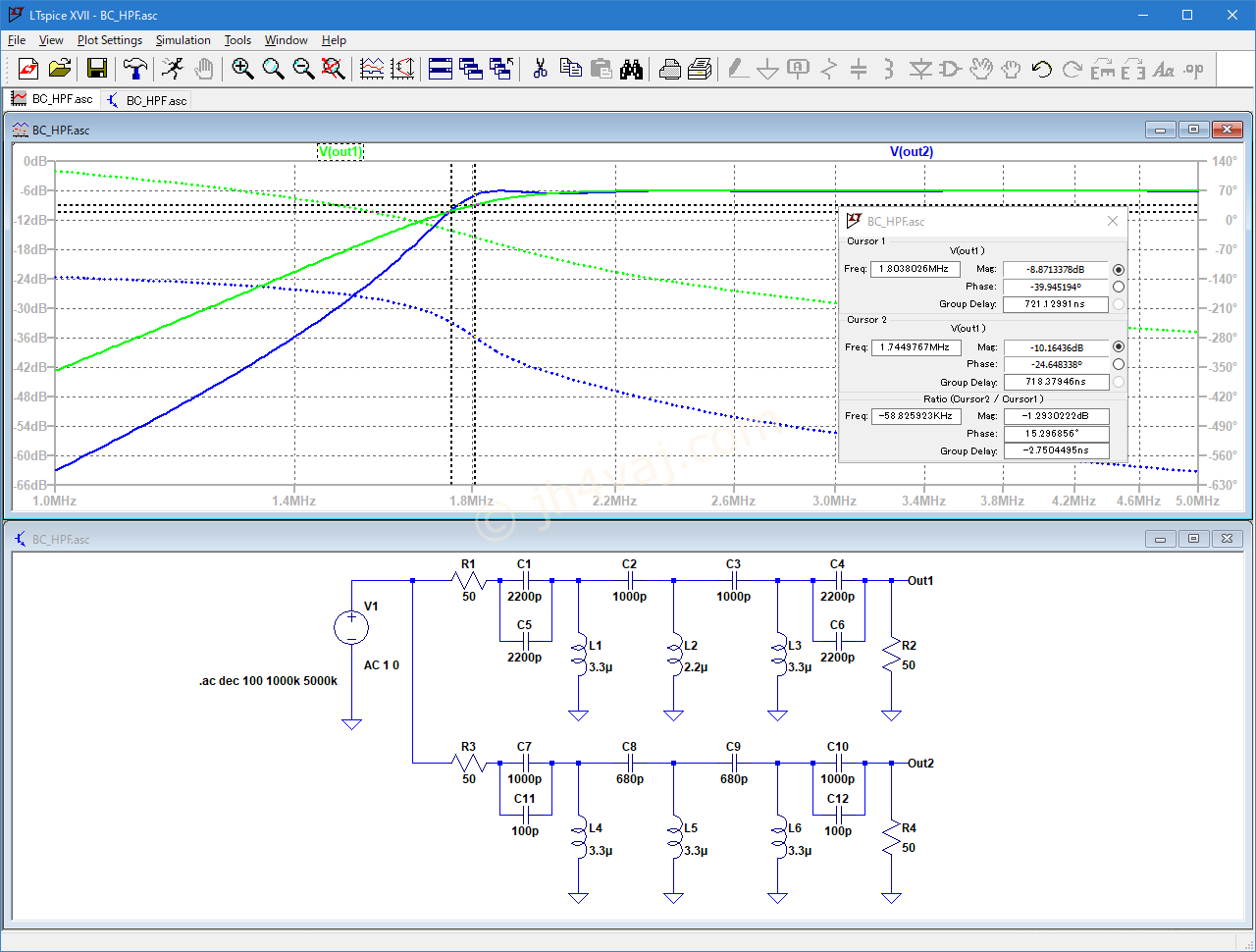

そして、入手容易な定数で構成してシミュレートしたのがこちら。
なかなかいい感じになった。ありがとうございます。
