FT232RでTS-690につながることが確認できた

お借りしたケーブルでTS-690VのCATコントロールができたので、次なる解決すべきは、手持ちのケーブルで上手く行かない問題。両者の違いは、ケーブル自身とドライバなので、問題はここに絞られる。ケーブル自身の故障か、私の配線か、ドライバの不具合かのいずれかだろう。

試しているケーブルは、USB←→232C(TTL)のTTL-232R-5Vというもの。

FTDI USB・シリアル変換ケーブル(5V)
http://akizukidenshi.com/catalog/g/gM-05841/

これは、変換にFT232Rというチップを使っている。

別件で、ちょうど、これと同じチップを使った変換モジュールを調達した。

FT232RL USBシリアル変換モジュール
http://akizukidenshi.com/catalog/g/gK-01977/

FT232RL USBシリアル変換モジュールキット
http://akizukidenshi.com/catalog/g/gK-06693/

キットでよかったんだけど、あいにく品切れだったので、150円も高い完成品を買った。

これに、DIN 6pinを取付け。直付はさすがにアレなので、手持ちのICソケットを使った。

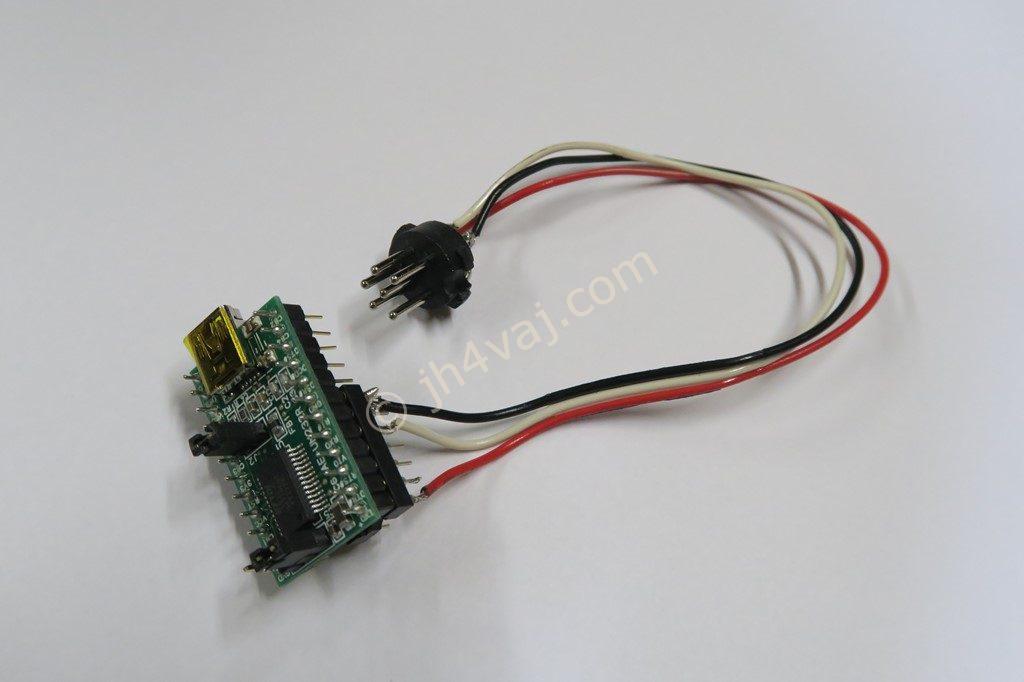

TS-690_CAT_1109

TXD、RXD、GNDだけつないで、RTS-CTSはDINコネクタ上で折返し。しかし、拡大してみるとひどいハンダ付けだなぁ。

これで、TS-690につないでみるも、残念ながら上手くいかない。念のため、FTDIのツールで、TXD、RXDの論理を反転させてから、もう一度試してみた。あれ?ちゃんと反応するぞ。WSJT-X、Turbo HAMLOG、HDSDR、すべて上手くいく。そうすると、ダメだったのはケーブルの故障?

まぁ、ともかく、FT232RでTS-690につながることが確認できた。一歩前進。


追記:最終的には、最初に用意したケーブルで上手く行った。

TS-690、USB-シリアルケーブル(TTL-232R-5V)でCAT制御できた
散々悩んだ、USB←→232C(TTL)変換ケーブルによるTS-690との接続、結局、上手く行った。 前の記事で、FT232Rのモジュールで上手く行ったというところまで書いた。その後、「ケーブルの故障か?」と思いつつ、確認のために今一度その...

追々記: FT232RでKenwood機につなぐI/F作成記事があった。
やはり、ここでも信号のロジックは反転させていた。
