地デジ用2/3λヘンテナの設計

どうやらうちの環境では地デジ受信はいい加減なアンテナでも大丈夫なことがわかったので、試しに2/3λヘンテナをMMANAを使って設計してみた。

放送周波数は470~580MHzらしいので、525MHzで設計。もちろん、75Ωで。

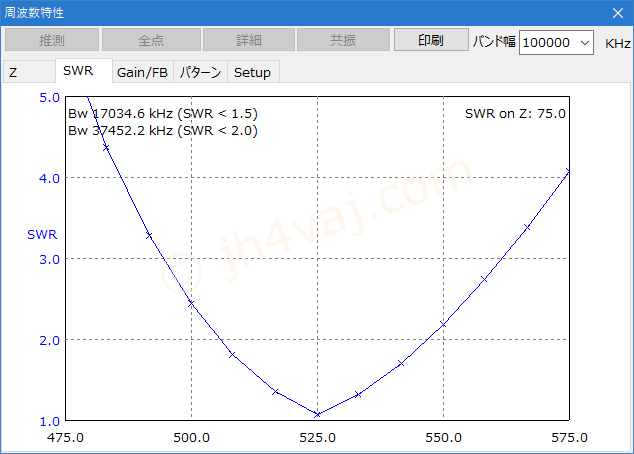

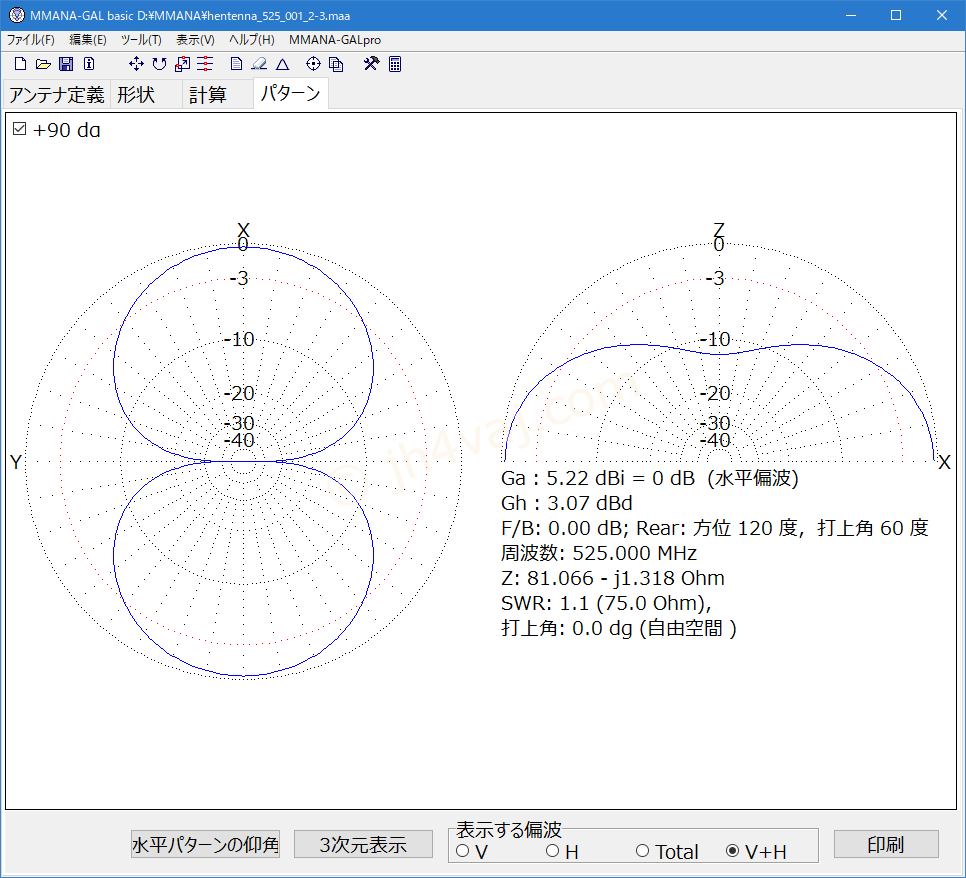

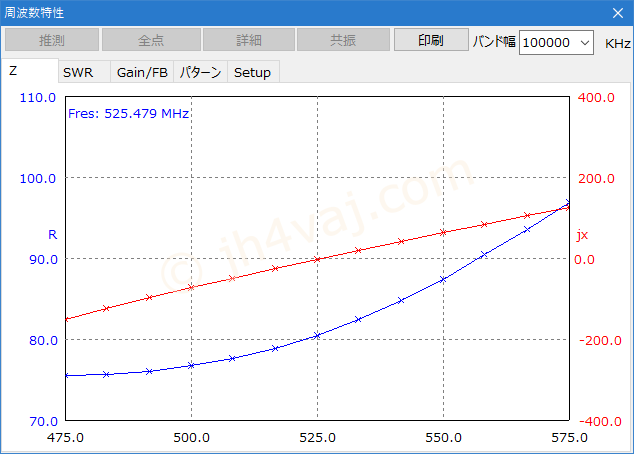

自由空間

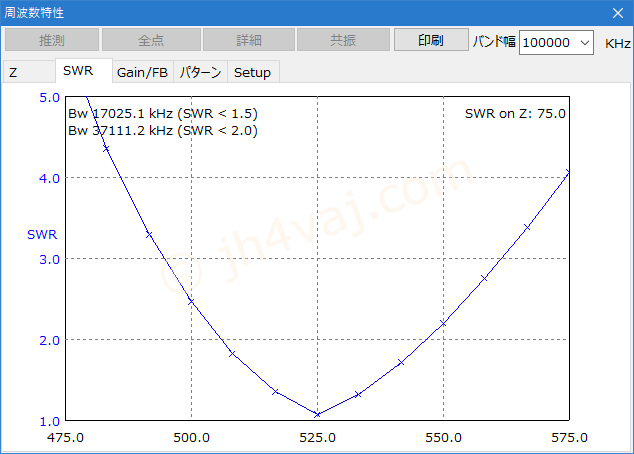

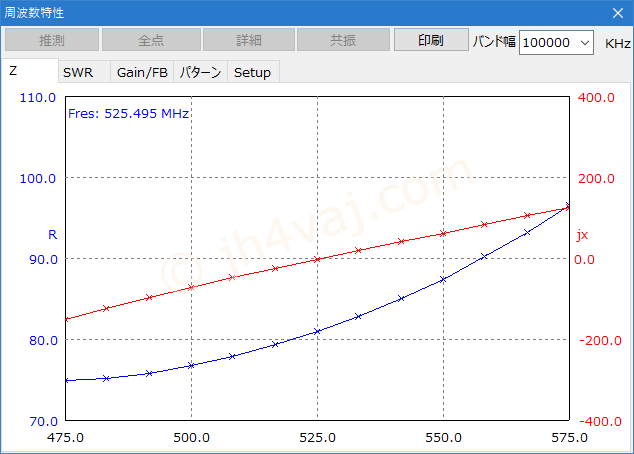

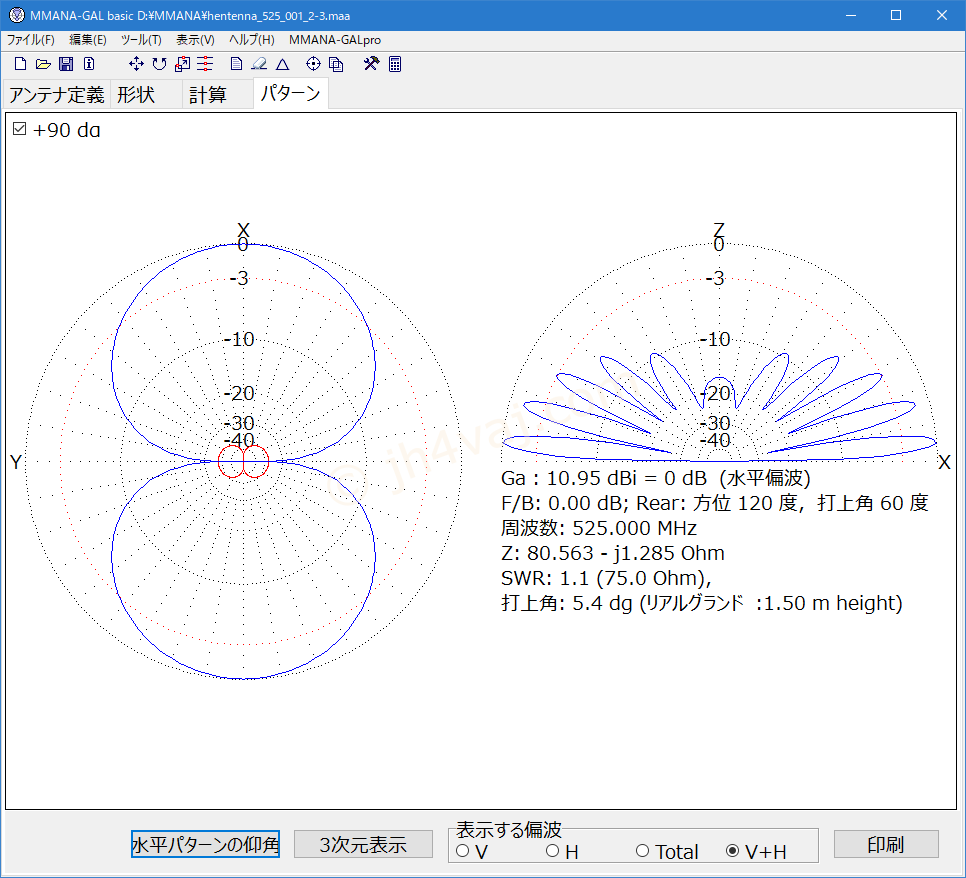

地上高1.5m(屋根の上で手が容易に届く高さ)


12 × 34 cmというのは実にコンパクト。これならマストにくくりつけておけばいいかな?
