3.5MHz 折り曲げダイポールをシミュレート

twitterで3.5MHz帯のフルサイズダイポールの話になり、「Z型に張ったらどうなるだろう」、というコメントを頂いた。面白そうなので、MMANAで解析。自由空間、地上高10m、20mでみてみる。それぞれの高さでSWR優先で最適化してみた。

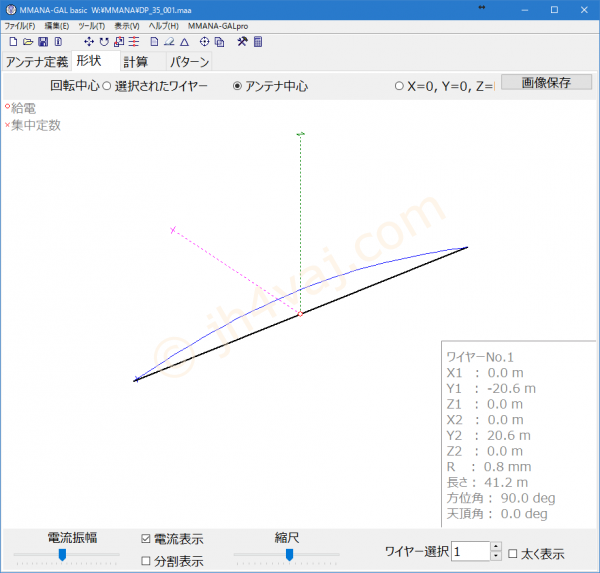

普通のダイポール

35_dp_0_001

自由空間

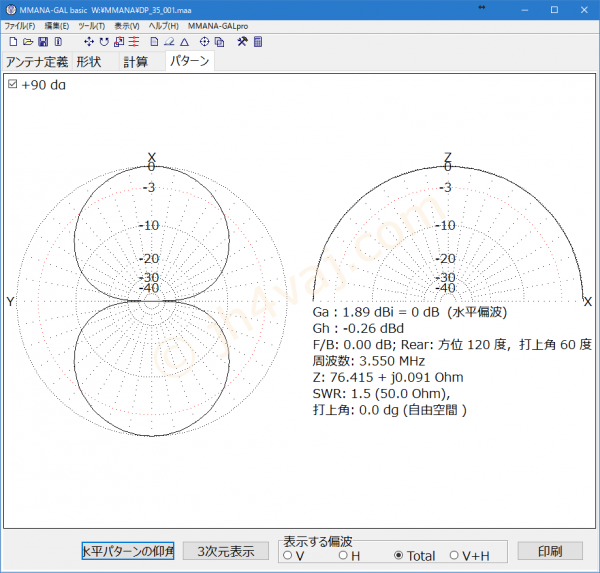

35_dp_0_002

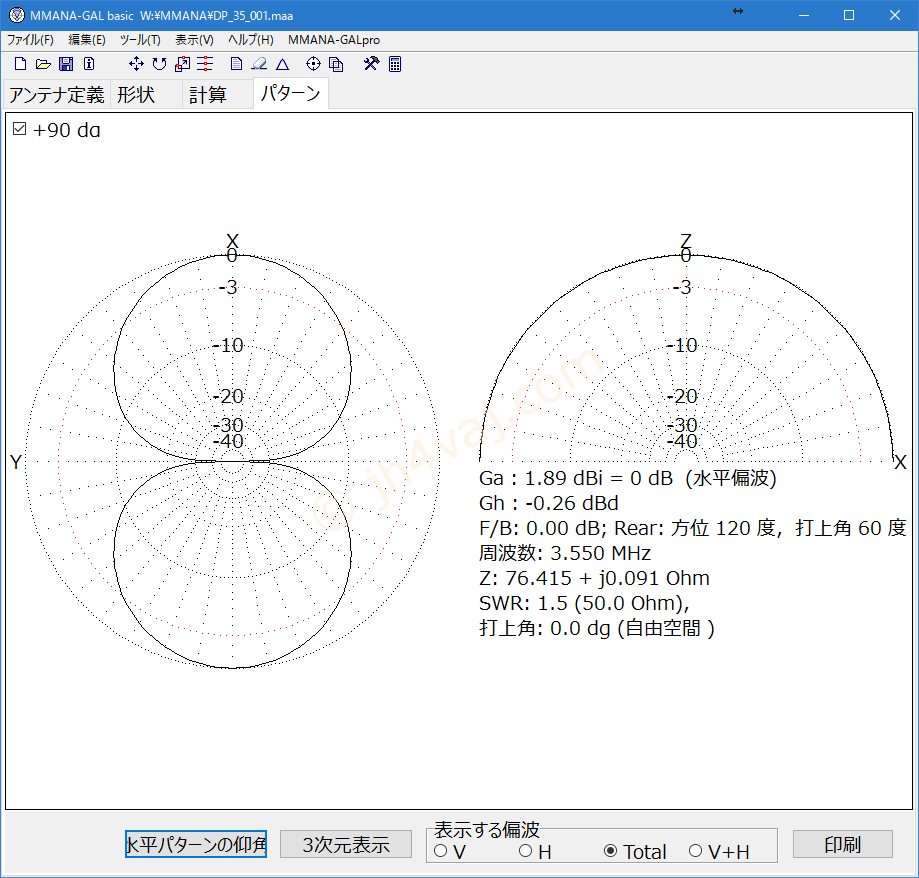

地上高10m

35_dp_0_003

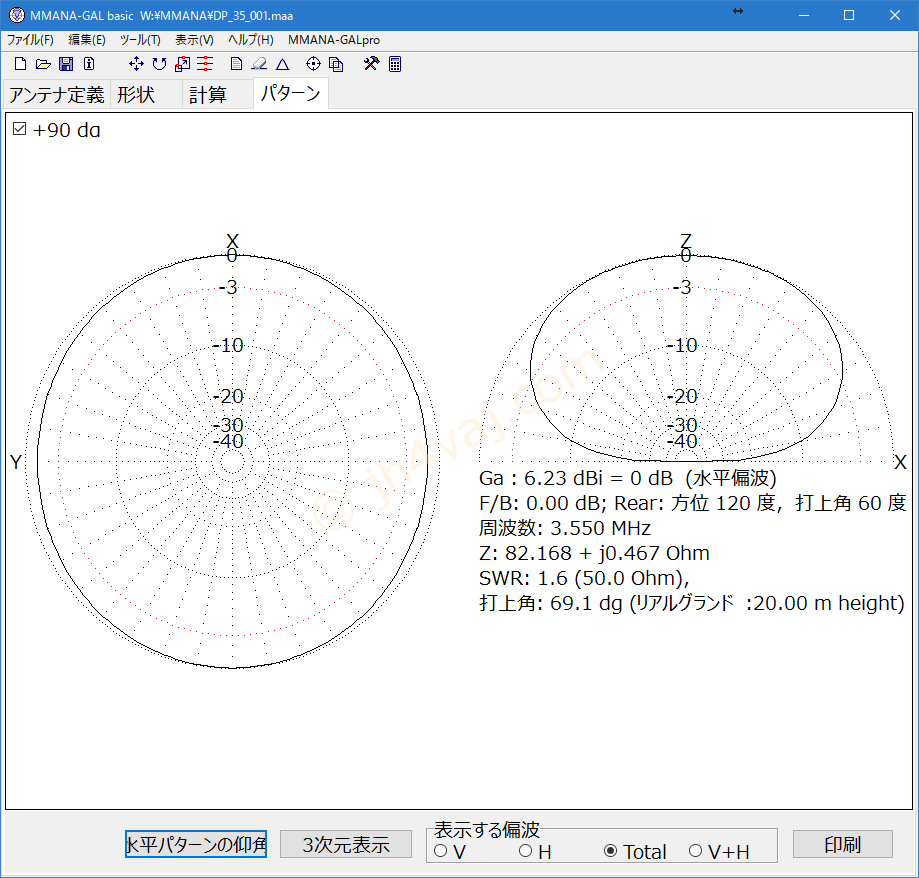

地上高20m

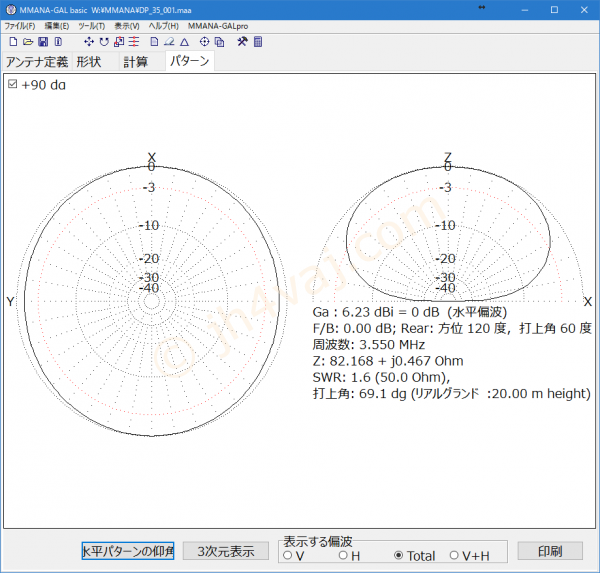

35_dp_0_004

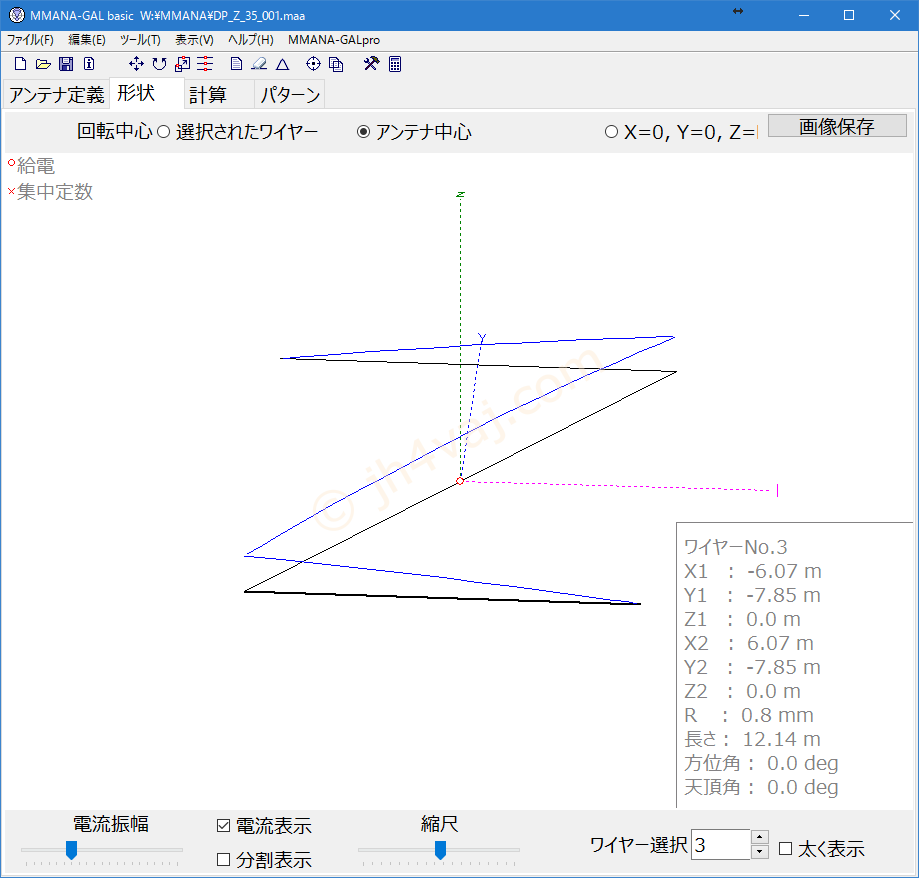

Z型折曲げ

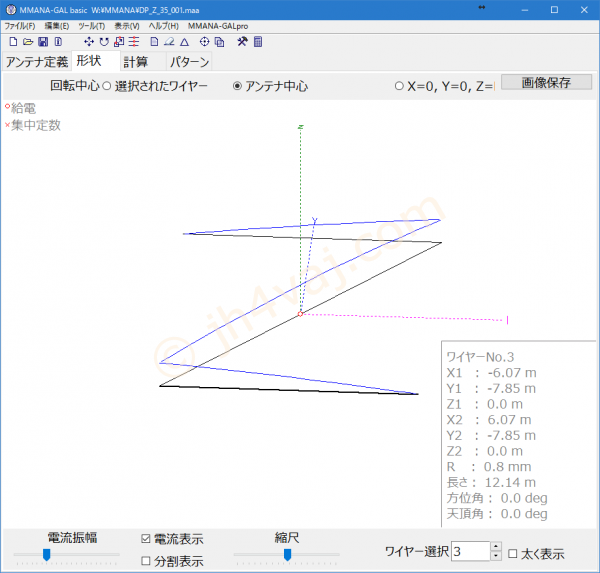

35_dp_z_001

自由空間

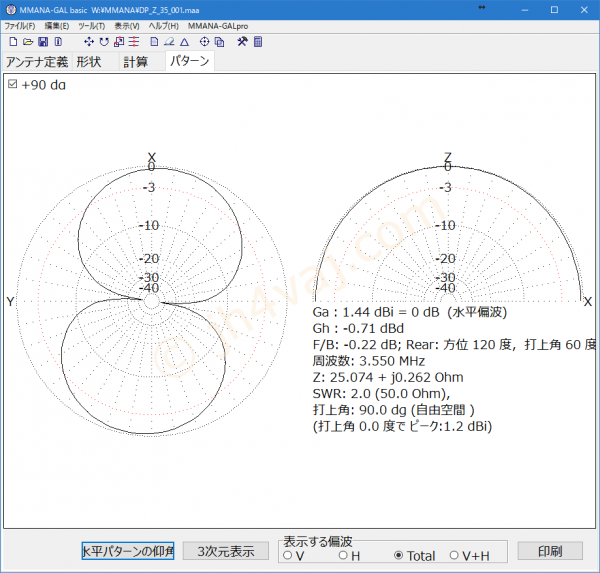

35_dp_z_02

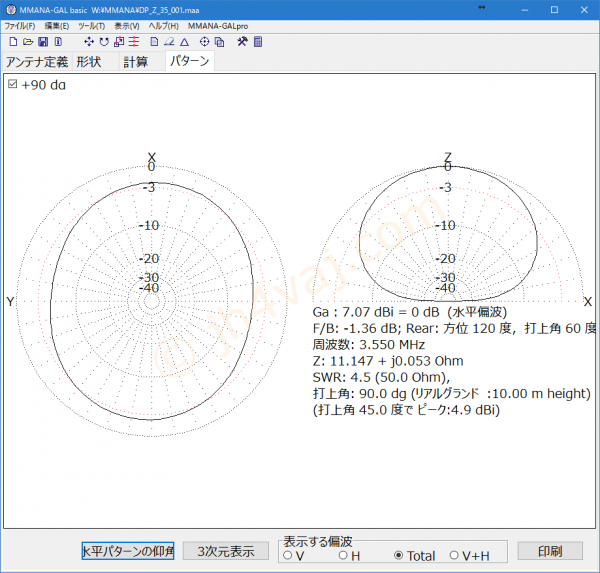

地上高10m

35_dp_z_003

地上高20m

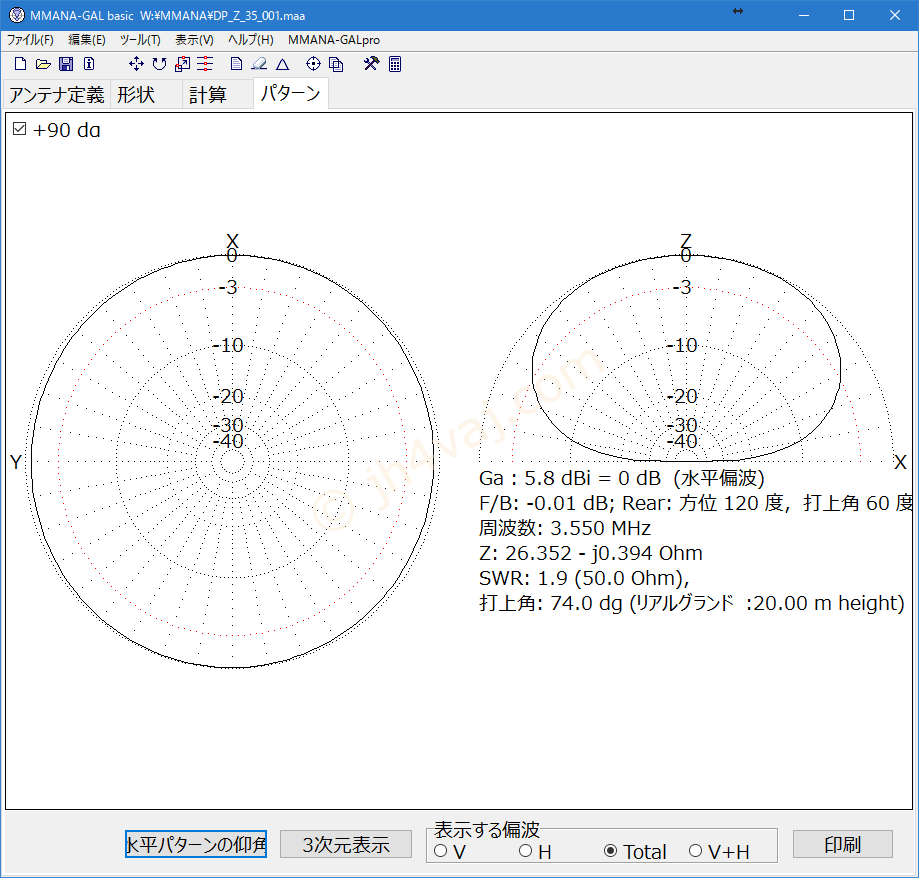

35_dp_z_004

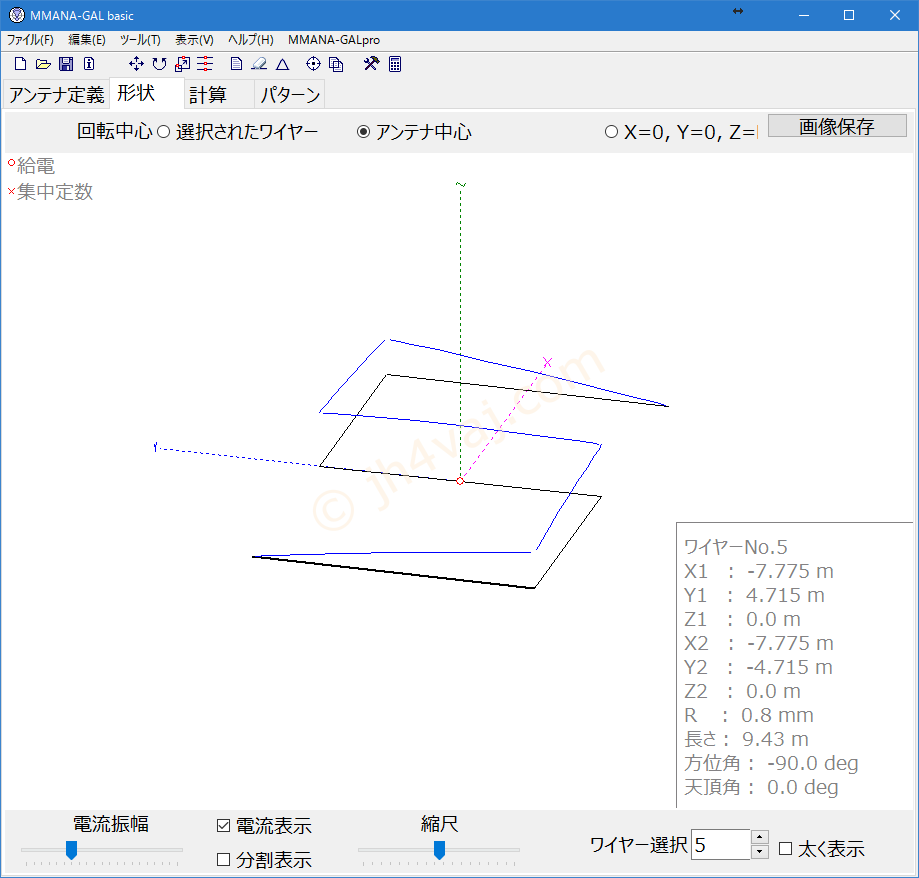

S字(スムーズなカーブは無理なので、90度曲げで)

35_dp_s_001

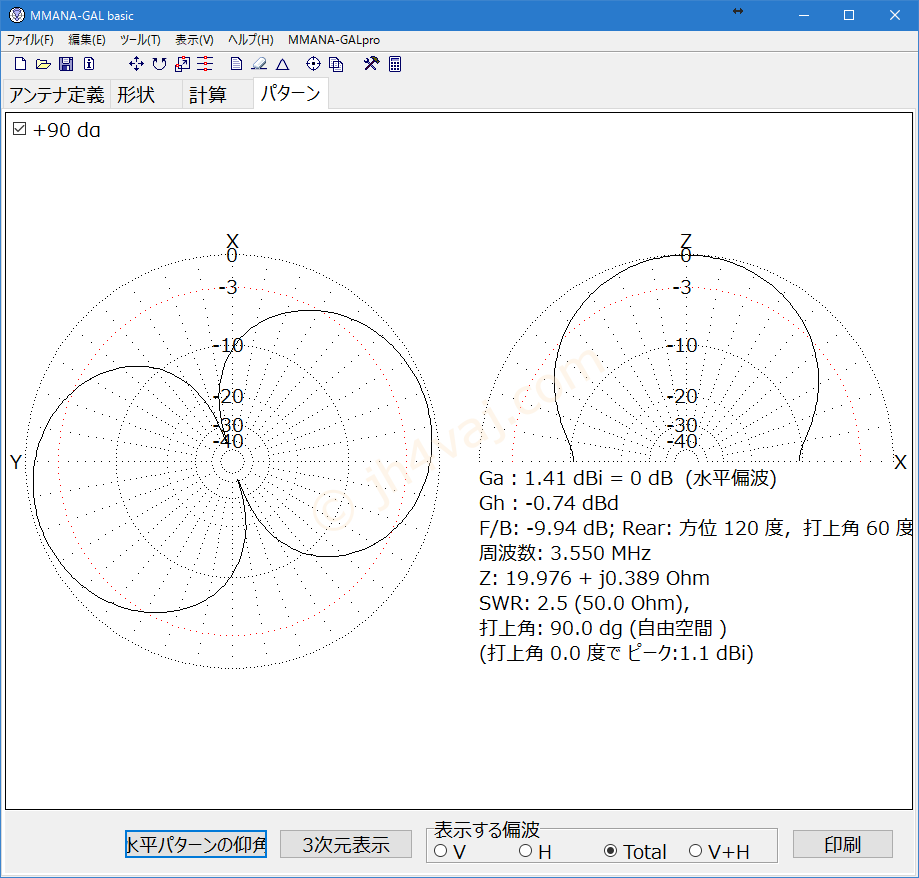

自由空間

35_dp_s_002

地上高10m

35_dp_s_003

地上高20m

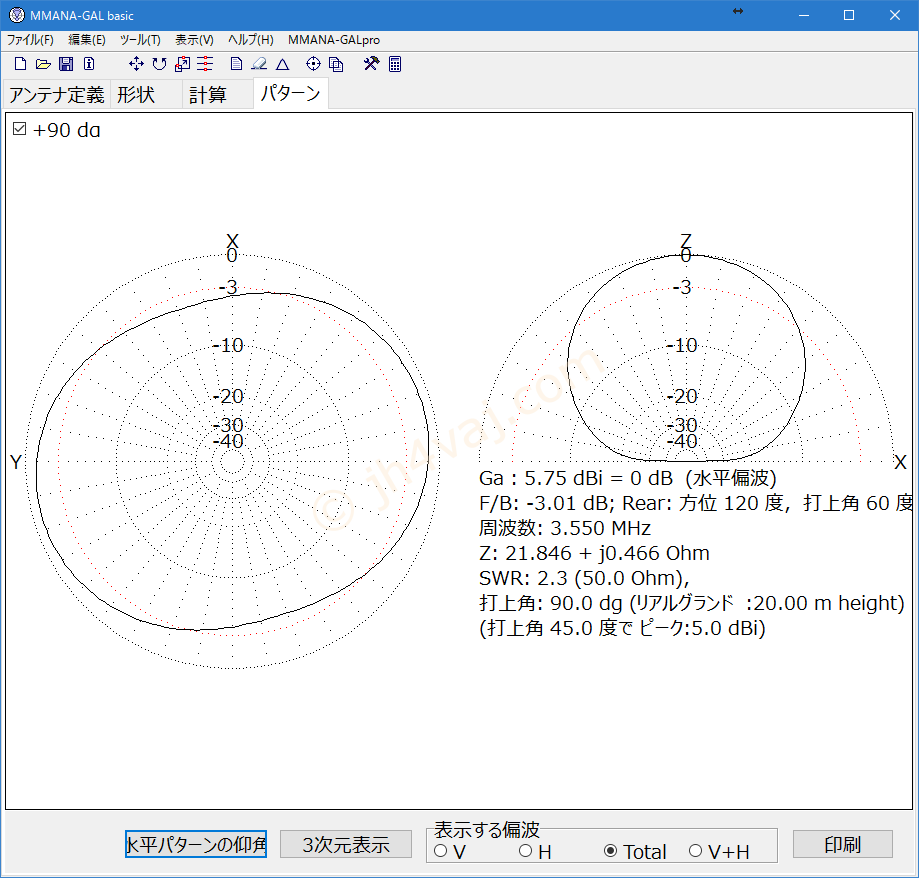

35_dp_s_004

Z字よりもS字の方がいいかと思ったけど、そうでもなかった。給電部からの直線部が短いことと、曲げ回数が多いのが影響したいるのだろう。

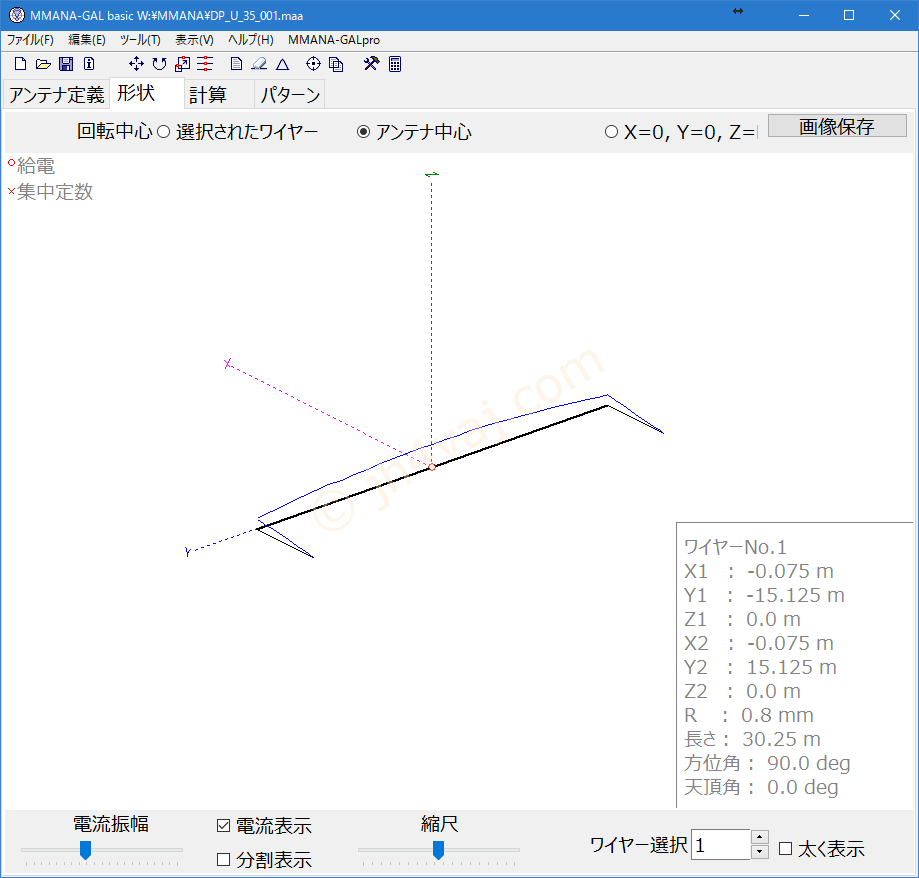

コの字(水平)

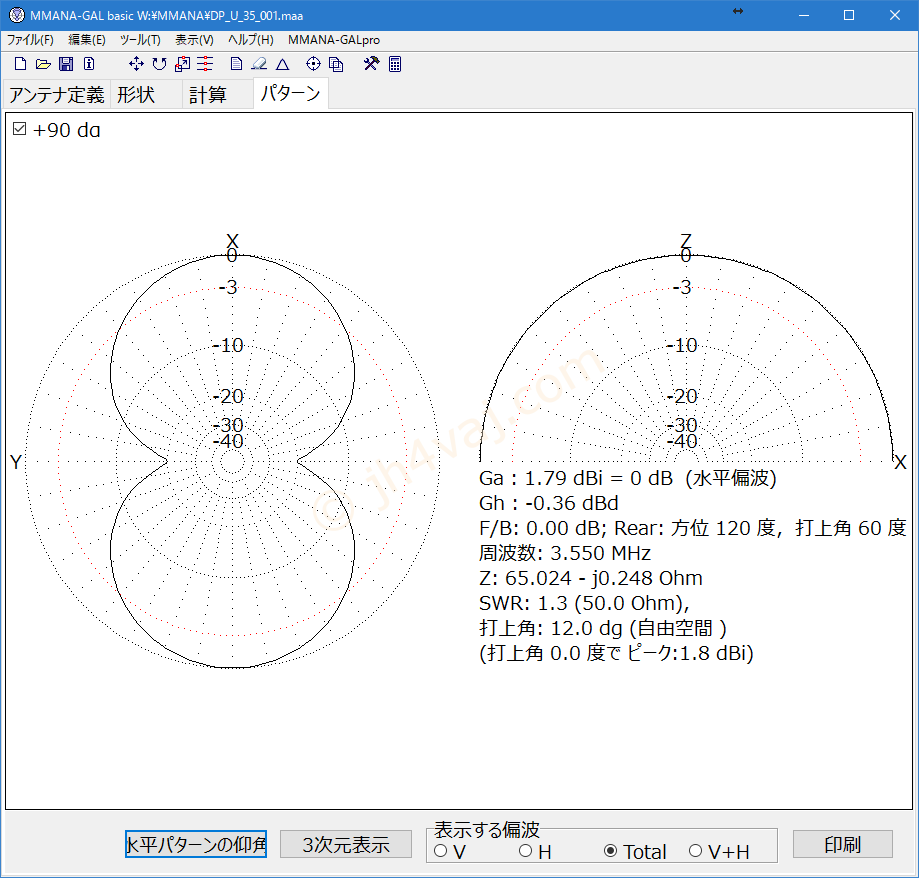

35_dp_u_001

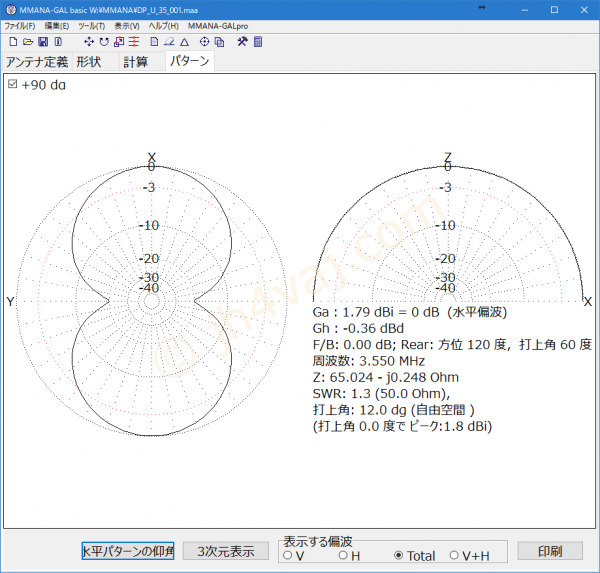

自由空間

35_dp_u_002

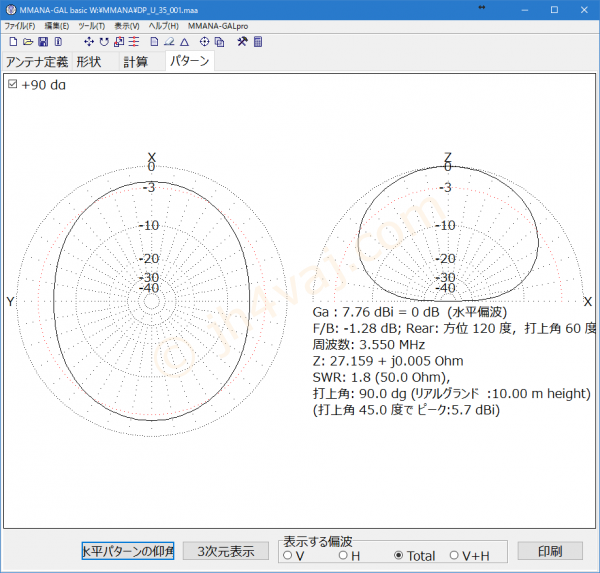

地上高10m

35_dp_u_003

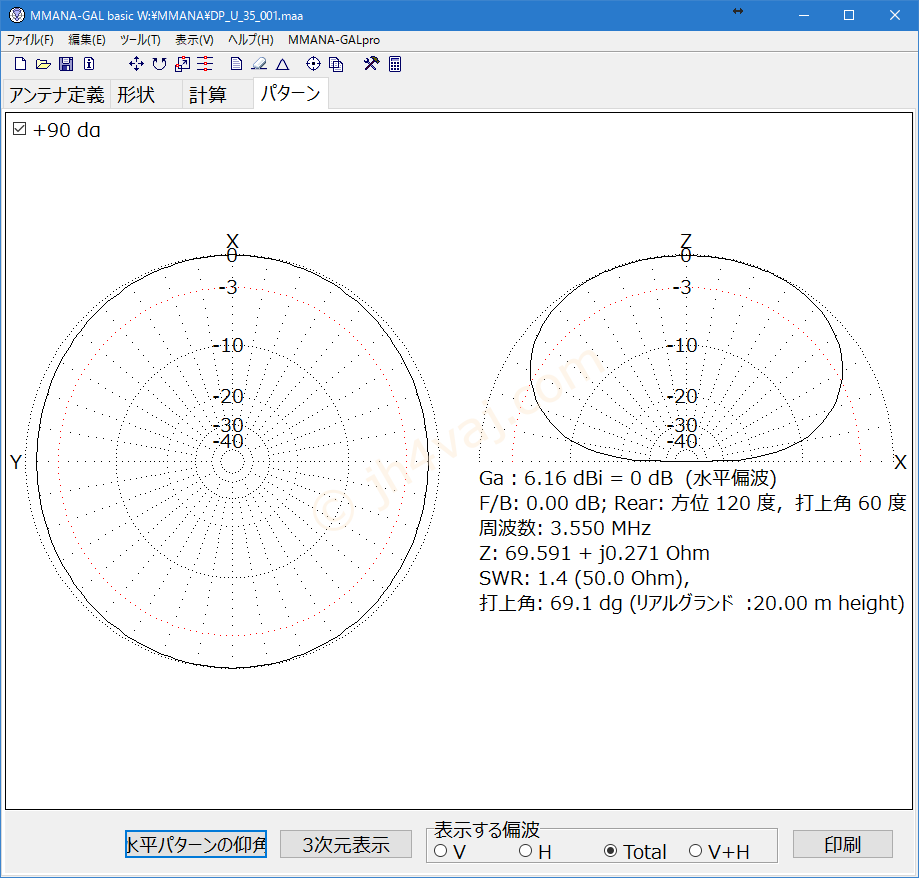

地上高20m

35_dp_u_004

コの字(下向き)

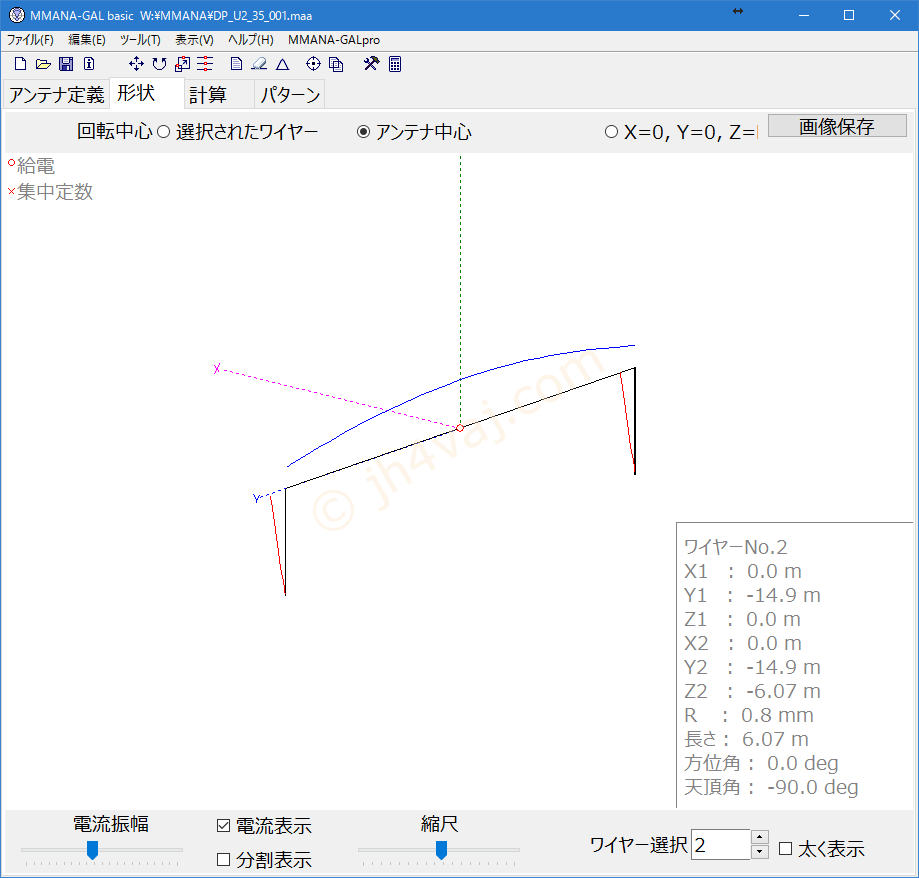

35_dp_u2_001

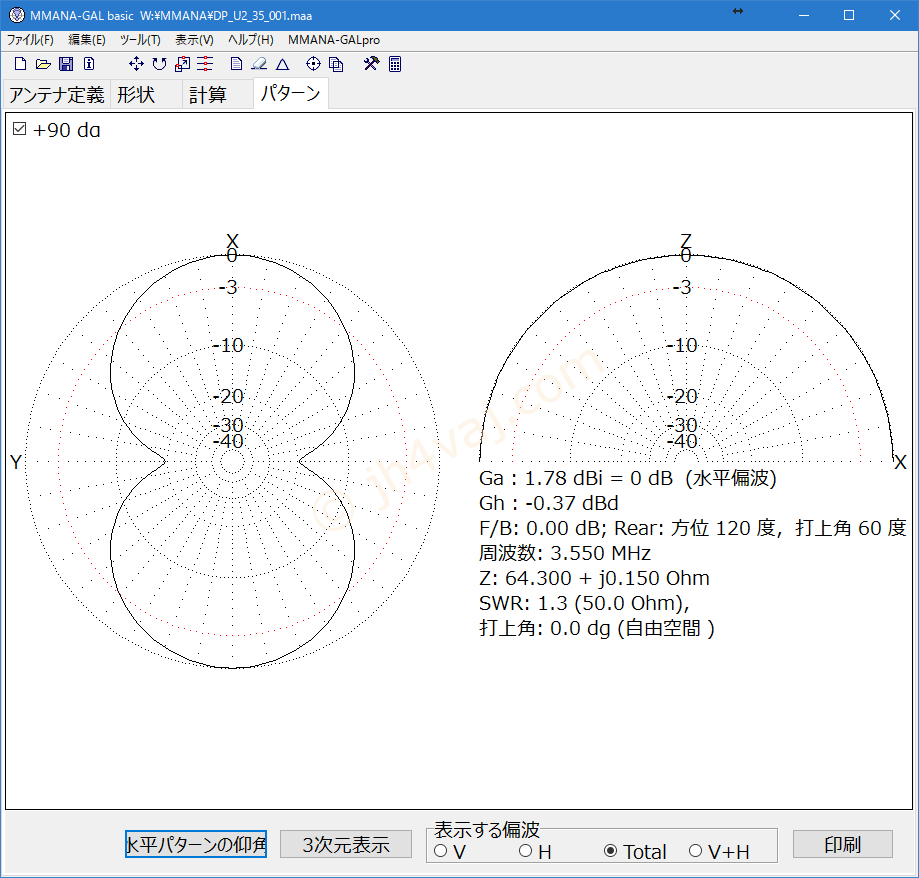

自由空間

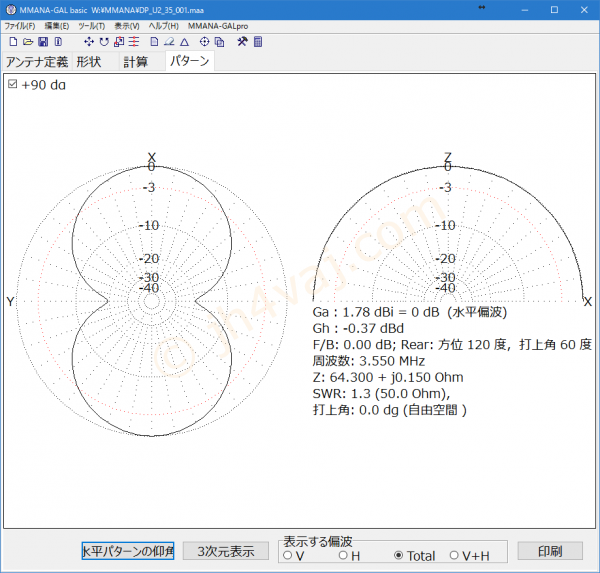

35_dp_u2_002

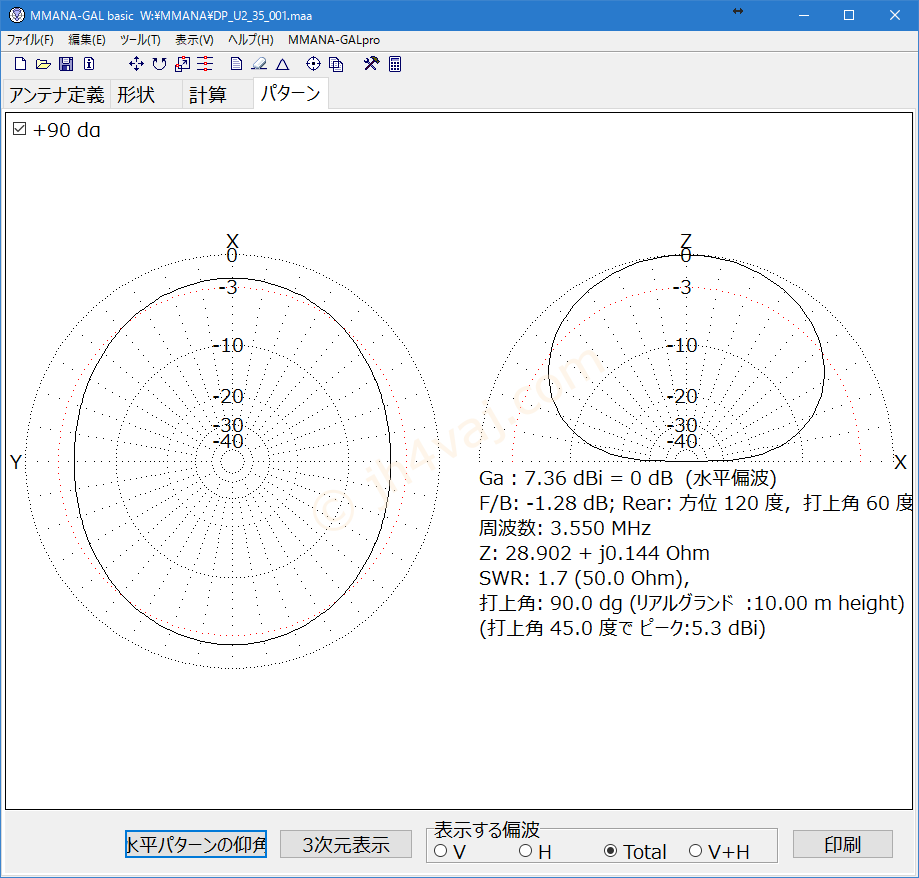

地上高10m

35_dp_u2_003

地上高20m

35_dp_u2_004

いずれにしても、3.5MHzだと地上高20m(λ/4)程度だと、全然8の字指向性にならないんだなぁ。
