NanoVNA、白黒比較

Twitterで、NanoVNAの白の方だと300MHz辺りにヒゲが出るとの話があった。

ということで、比較してみる。

条件

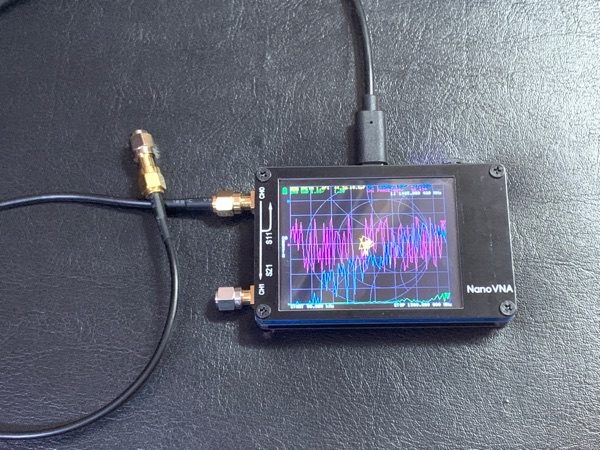

使用するNanoVNAは手元の二つ。

NanoVNA、到着
先日、発注したNanoVNAが届いた。いや、届いたのは8月末、半月以上前。ハムフェアやら、キット頒布再開やらでバタバタしていたので放置状態だった。 なので、だいぶ経ってしまっているけど、備忘録として書いておく。 開封の儀 内容物は以下の通り...
NanoVNA、到着 その二
そう言うわけで、二台目のNanoVNA。今度は、シールド付きを謳っている業者から購入した。 開封の儀 その前に、前回のものはこちら。 今回届いたものはこれ。 プラケース入り。NanoVNA本体のSMAコネクタにはキャップはなく、キャリブレー...

ファームウェアはどちらも0.2.3にアップデートしてある。

NanoVNASaver 0.1.3を使って測定。測定範囲は、50kHz~1500MHz。5分割スイープ(NanoVNASaverの機能)。

キャリブレーションも5分割で行った。また、アイソレーションではCH0は(も)50Ωで終端した。

測定時は、CH1を50Ωで終端した。

白・黒、どちらも様々なバリエーションがある。今回の実験は、あくまで私が入手したものでの結果。

測定結果

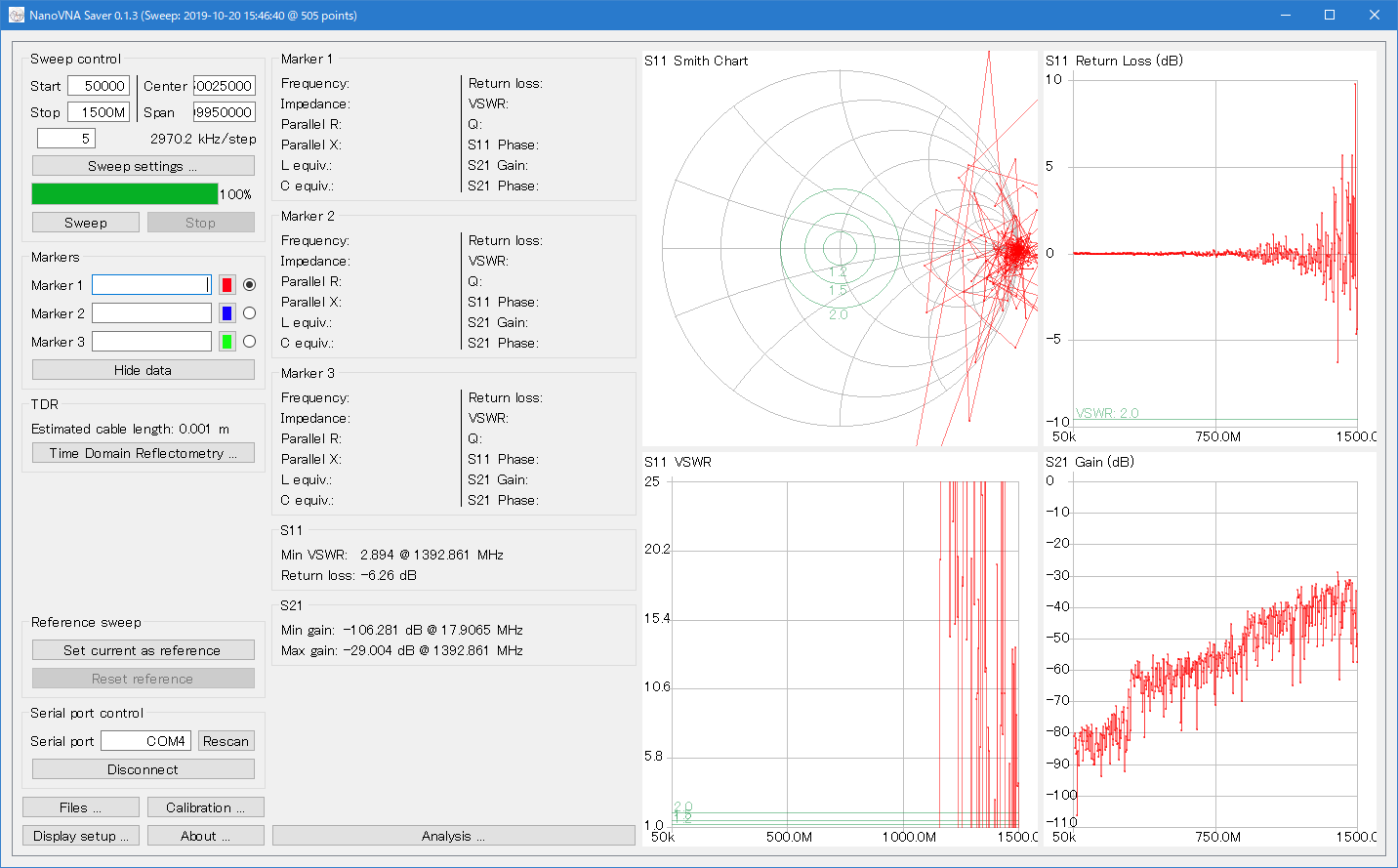

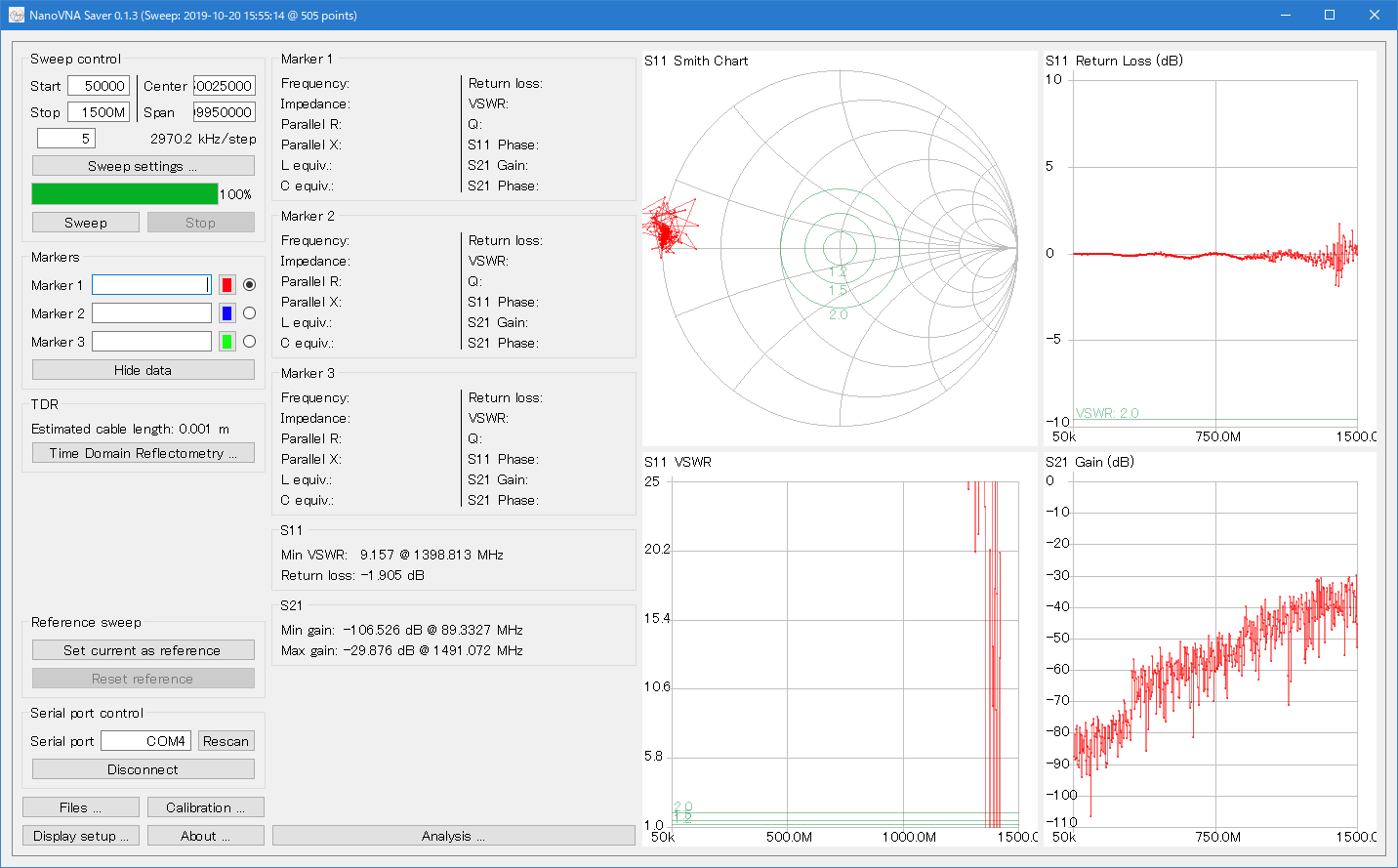

CH0: オープン

※クリックで拡大

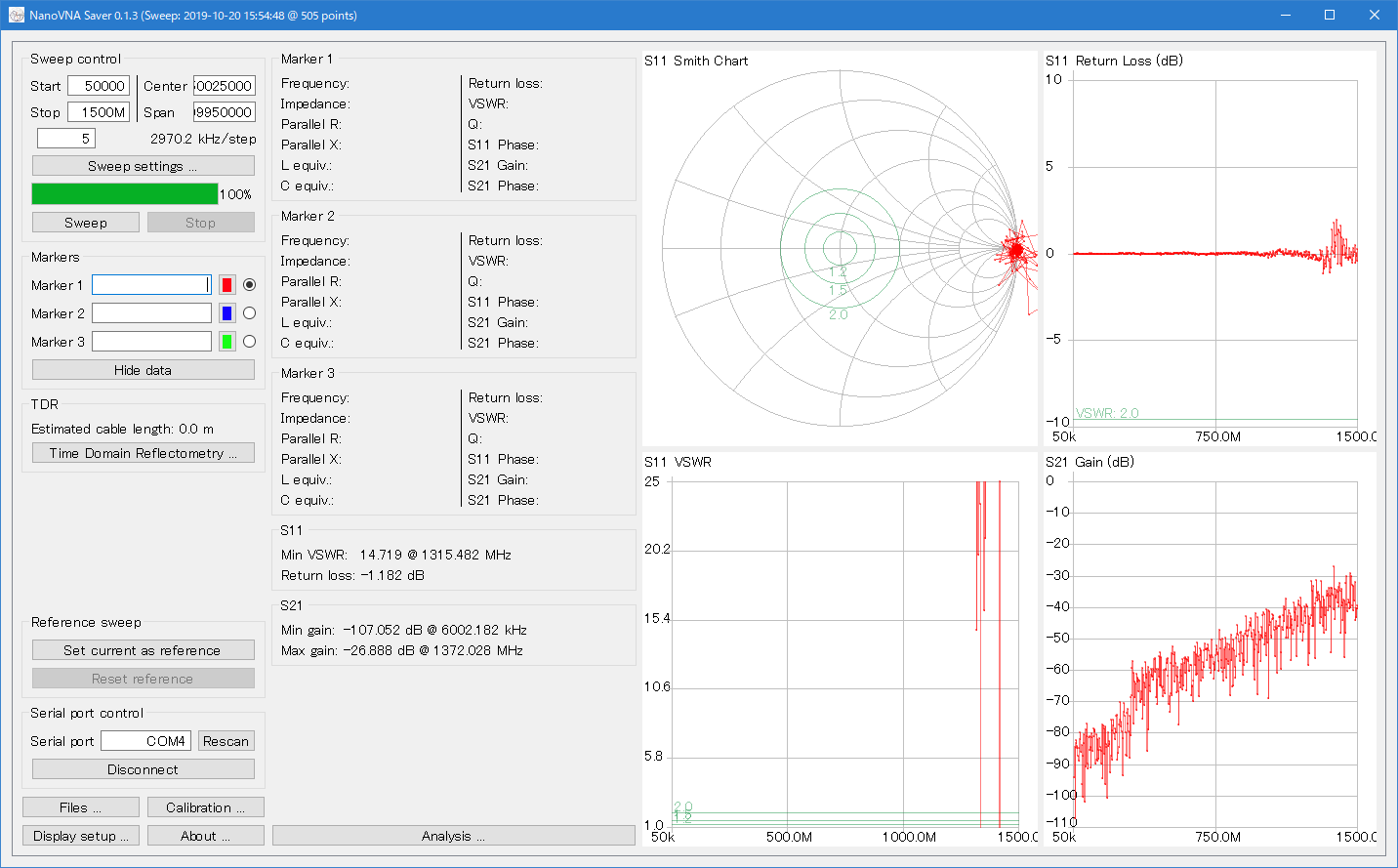

CH0: ショート

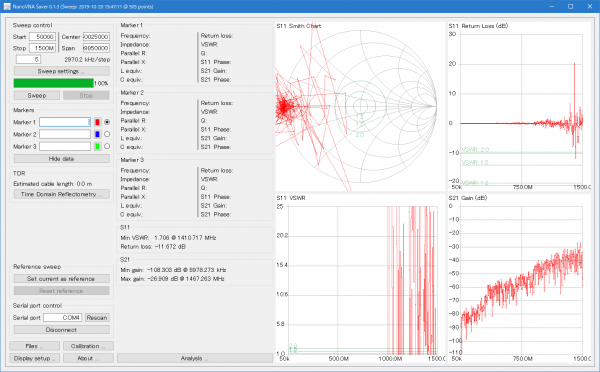

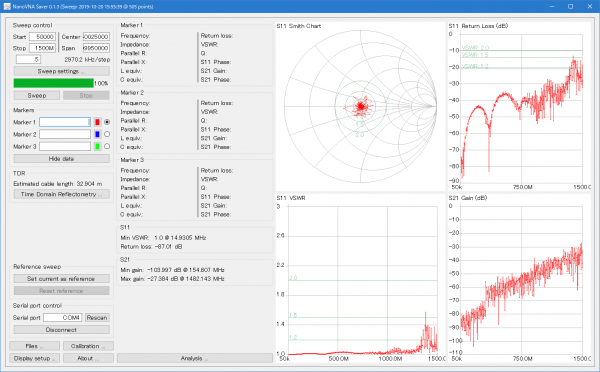

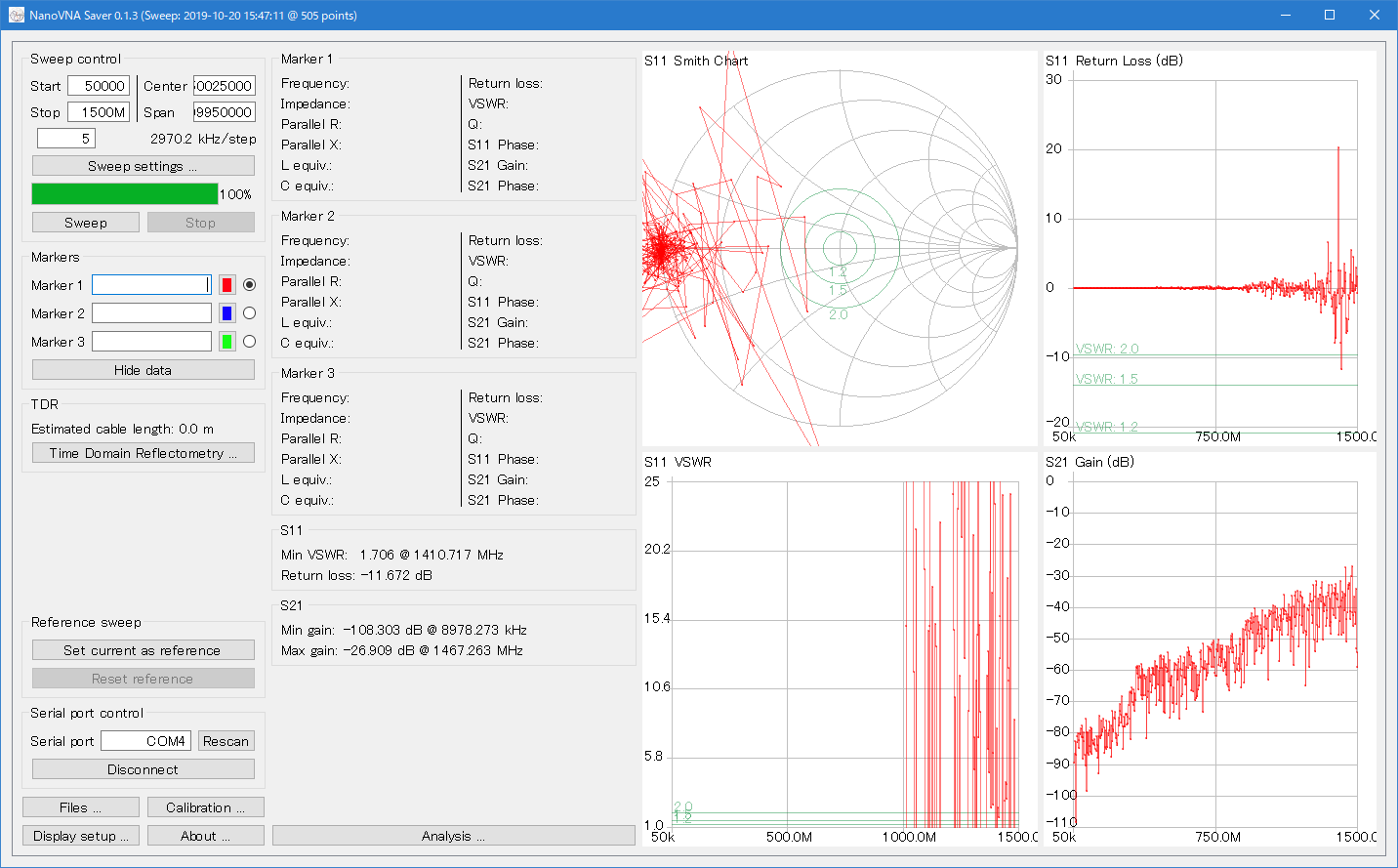

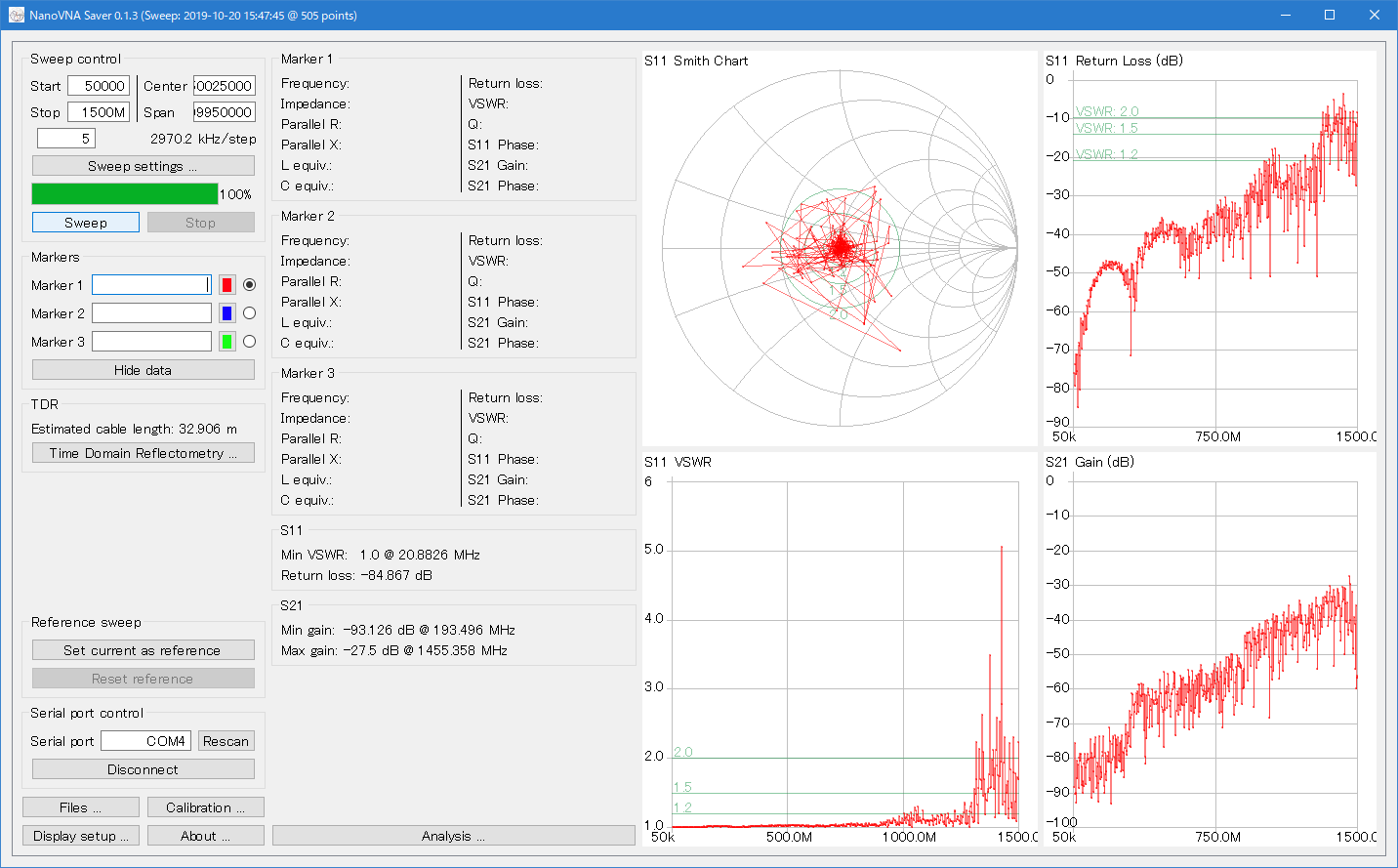

CH0: ロード

まとめなど

白の方は、1000MHzより上、特に1300MHzを超えると非常に悪化する(暴れが大きくなり始めるのは900MHz位か?)。オープン、ショート、ロード共にスミスチャートが大暴れしているように見えるのはそのため。1000MHzまでならひどいと言うほどではない。とは言え、良くはないのも事実で、1000MHz付近のVSWRは、黒はせいぜい1.1程度にあるのに対して、白だと1.2を越えている。使用したケーブルや「ロード」コネクタは同じ(黒の方に付属していたもの)。

S21のノイズフロアの傾向はどちらも同じような感じ。300MHzまでなら-70dB以下。900MHzまではなんとか-50dB程度(ちょっと割ってしまっているので-45dB位と見ておいた方が良さそう)。1500MHz付近だと-30dBを割ってしまう。

いずれも、300MHz付近でのヒゲは認められなかった。

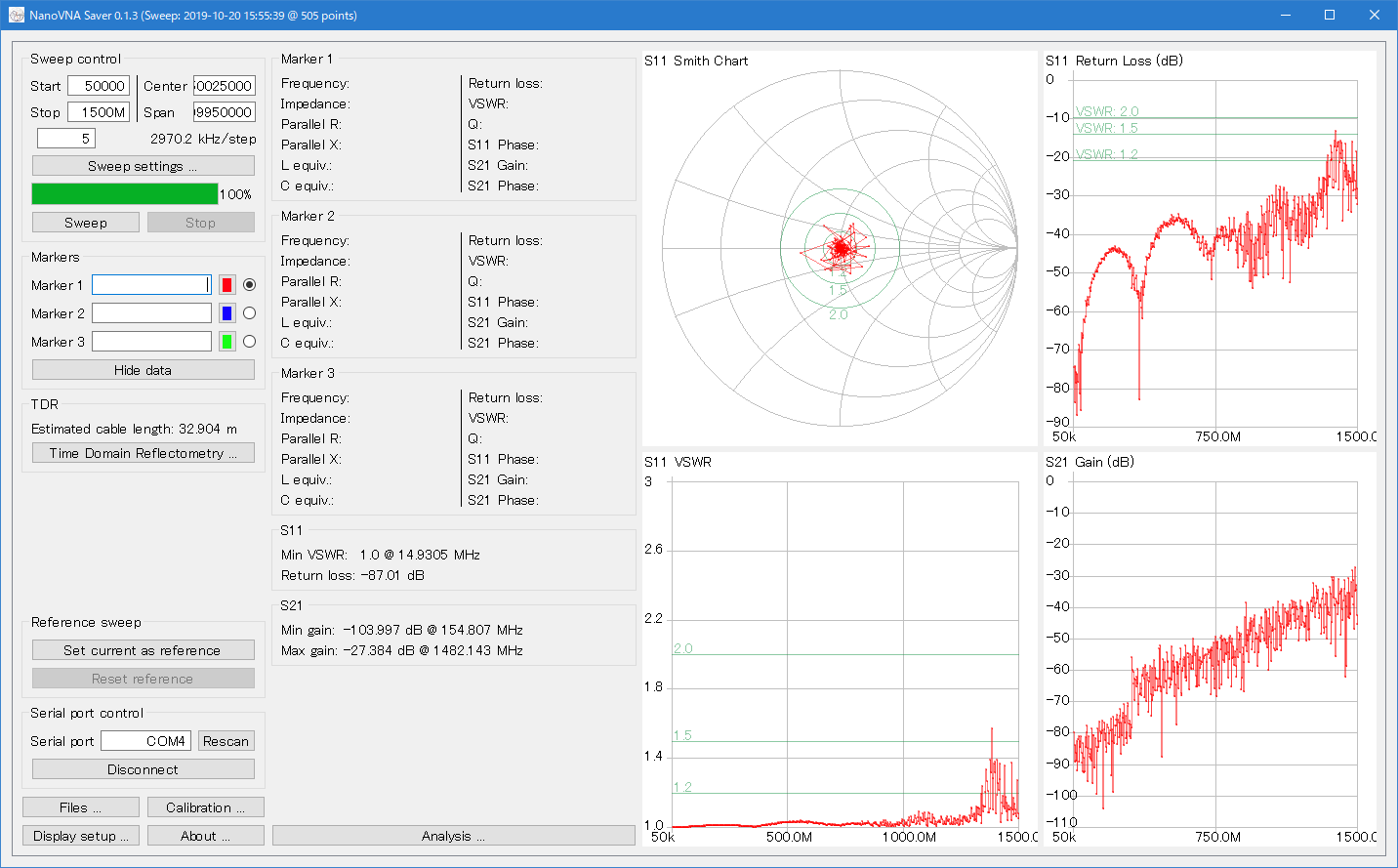

参考として、黒の方のVSWRチャートを拡大してみた。

1200MHz帯のアマチュアバンド(グレーの帯)では1.1程度に収まっている。これなら簡易的なアンテナアナライザとしては使えそう。

低い周波数ならともかくとして、上の方まで考えると、やはり、シールド付きの黒の圧勝という印象。
