uBITXのスプリアス測定

スペアナで測定してもらう

uBITXのスプリアス/LPFがコミュニティで話題になっており、私もuBITX購入者の一人として気になる。

uBITXの高調波(LPFの問題)
uBITXのスプリアス問題uBITXのスプリアスの問題が話題に登っている。以下、まとめサイトの情報。二つ目の記事にサマリがあって、問題が二点指摘されている。ざっくり意訳すると、、、18MHzより上のSSBでDBMにまつわるスプリアス。マイク...

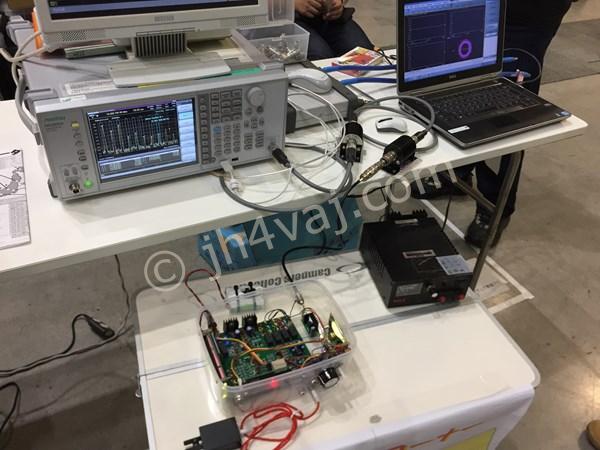

そんな折、ハムフェア2018のアンリツ厚木アマチュア無線クラブブースで同社のスペクトラムアナライザを使って測定してくれるというツイートを見かけたので、uBITXを持ち込んで測ってもらった。uBITXに何か対策するにしても、まずは現状を知らないと、ということで。

測定結果

LFP 1

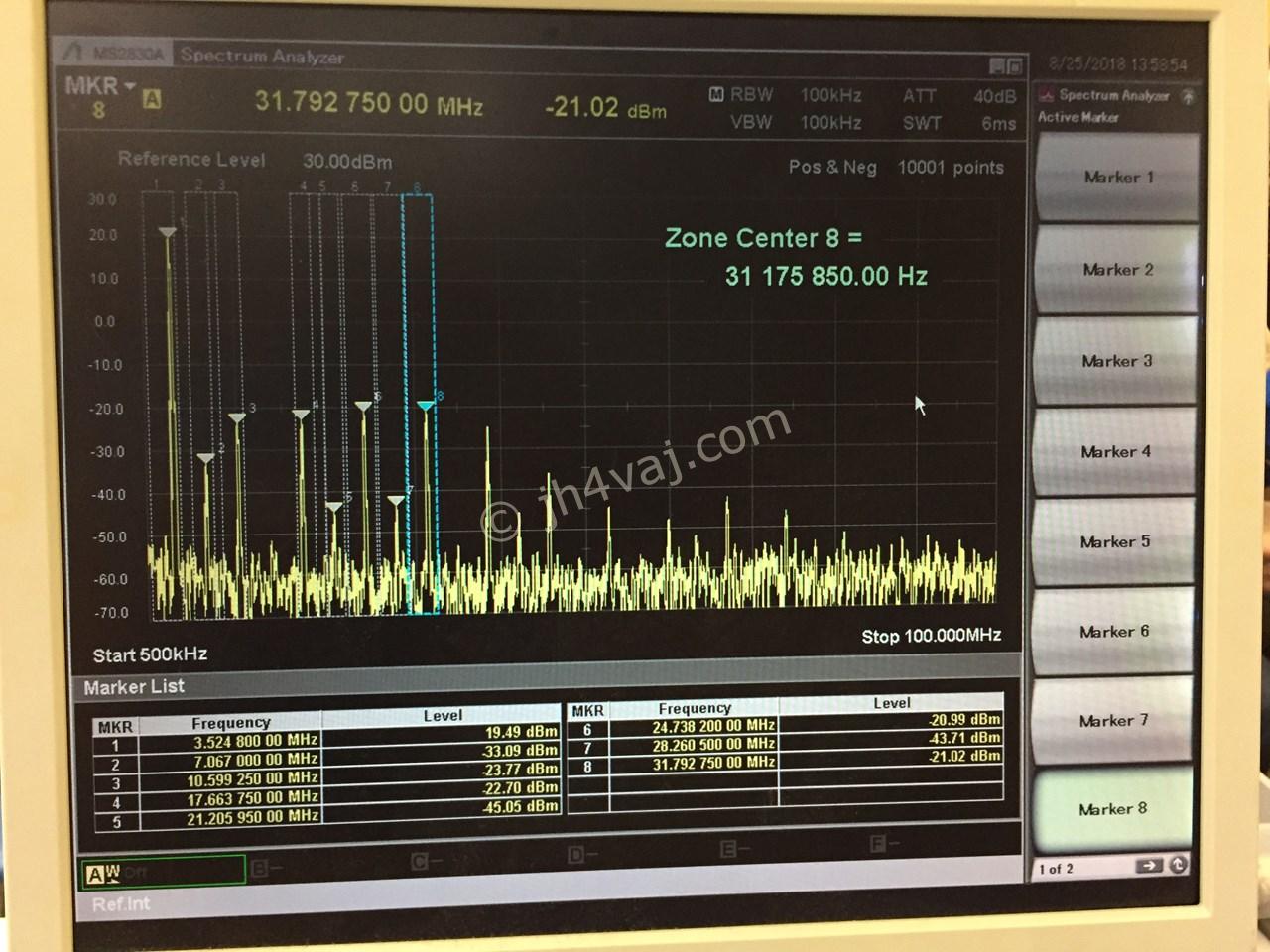

3.5MHz

以前行ったシミュレーション

では7MHz位までは素通し状態という結果だったが、実測すると第9次の31MHz、あるいはそれ以上も景気よく出ている。LPFがまったく効いていないんじゃないかというような印象。

LPF 2

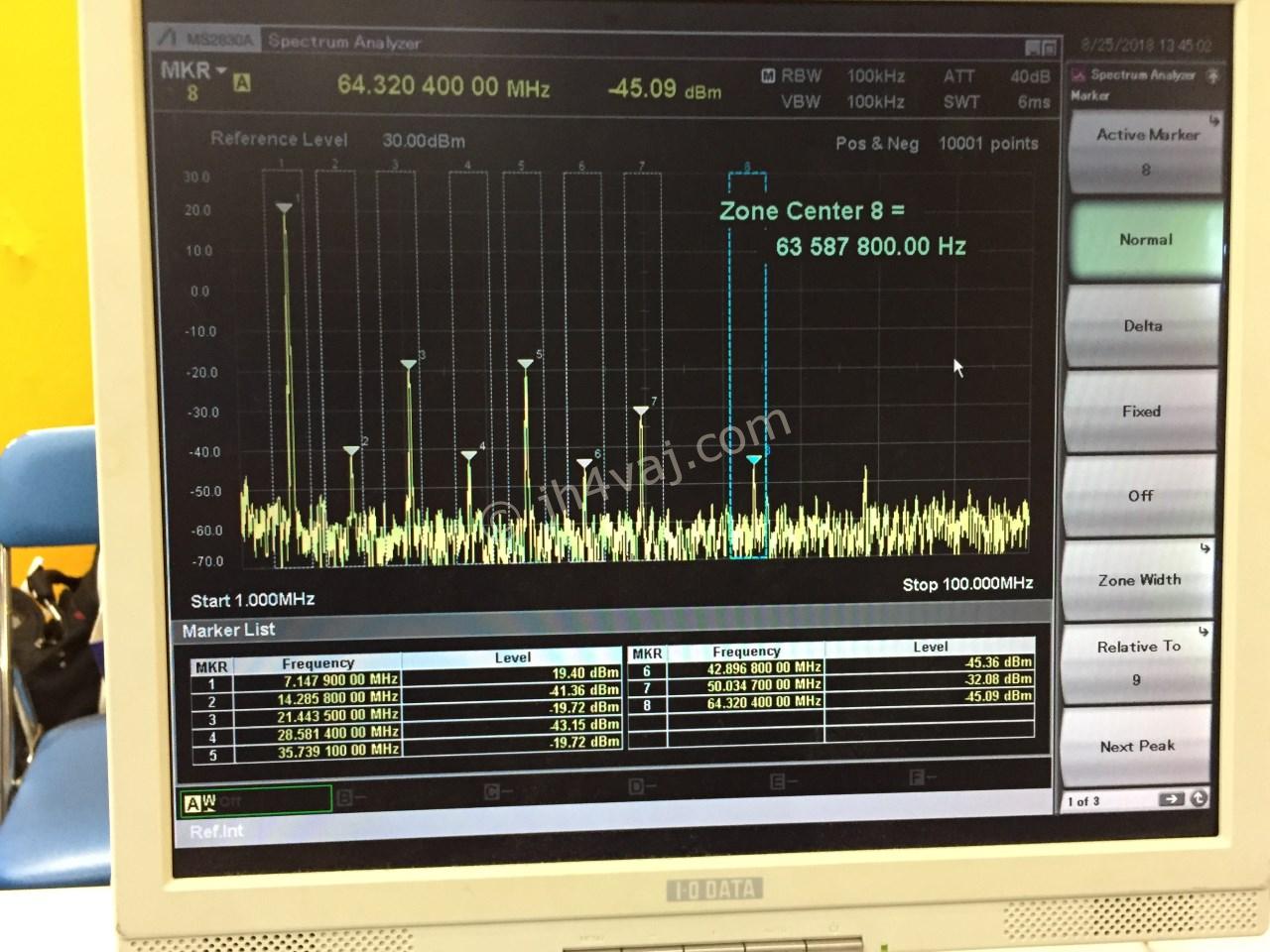

7MHz

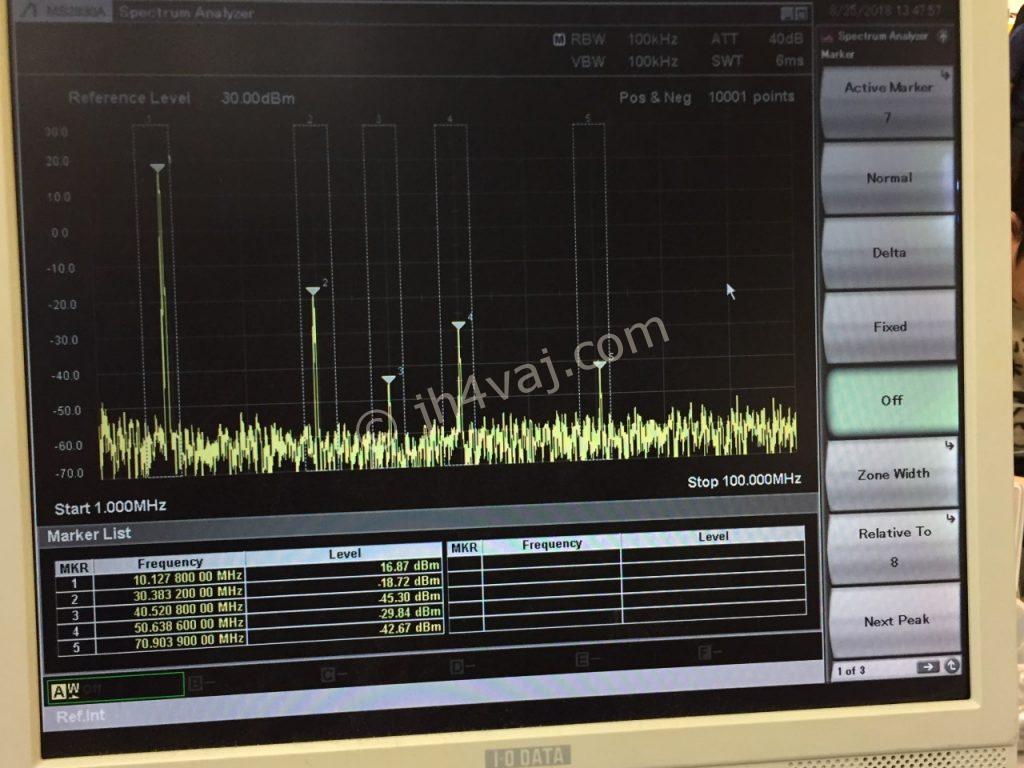

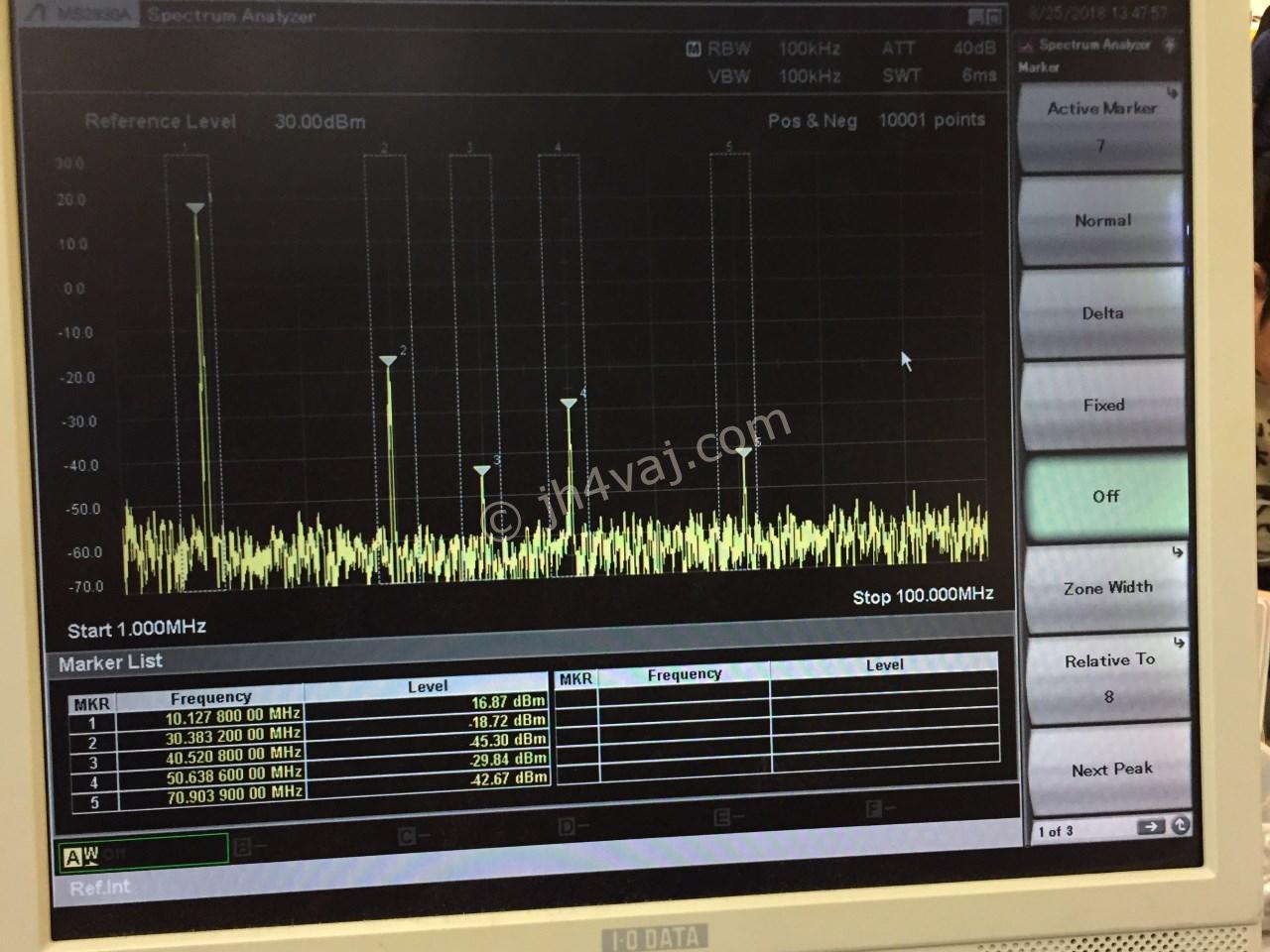

10MHz

50MHz位まではかなり出てしまっている。

LPF 3

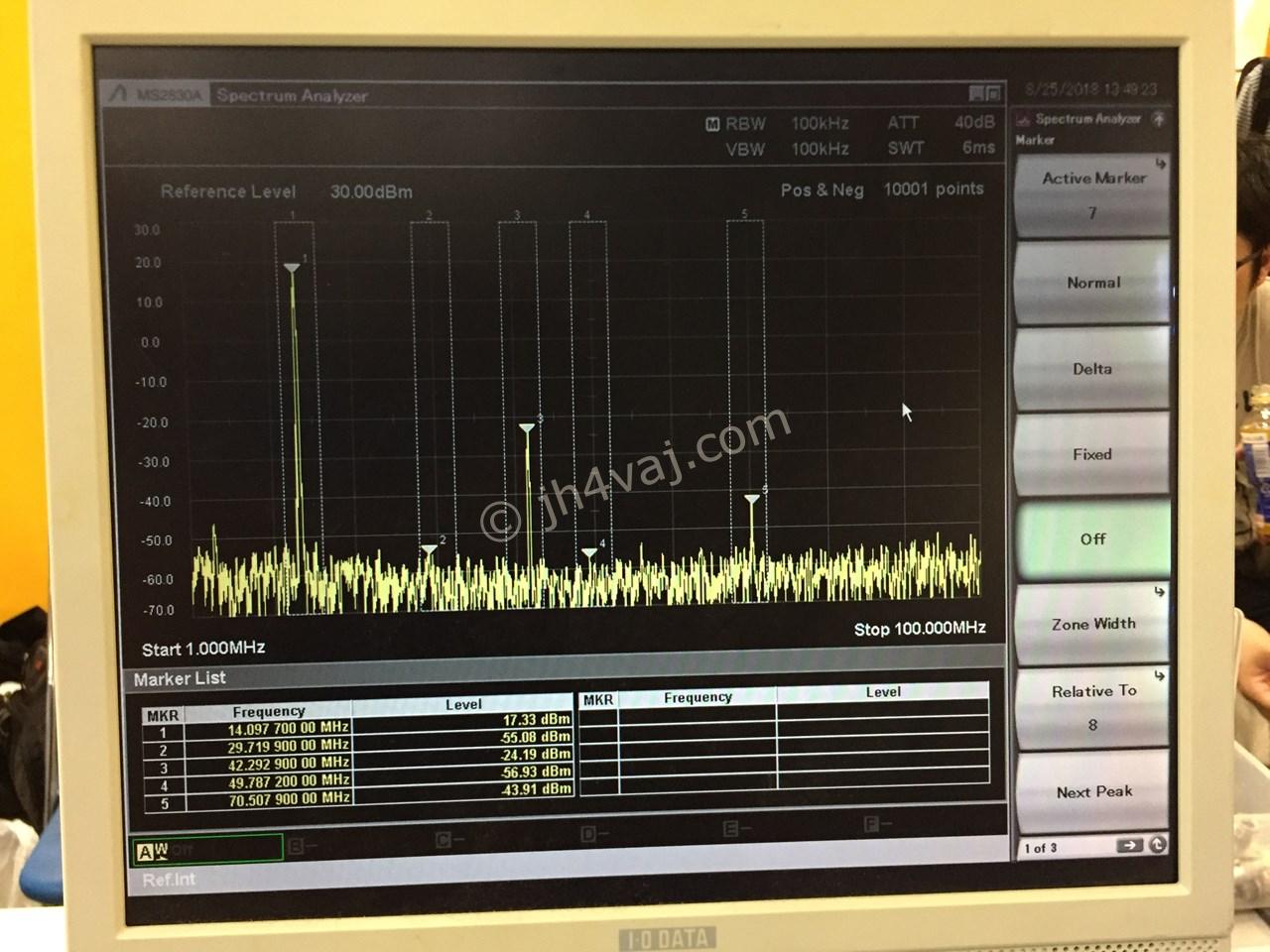

14MHz

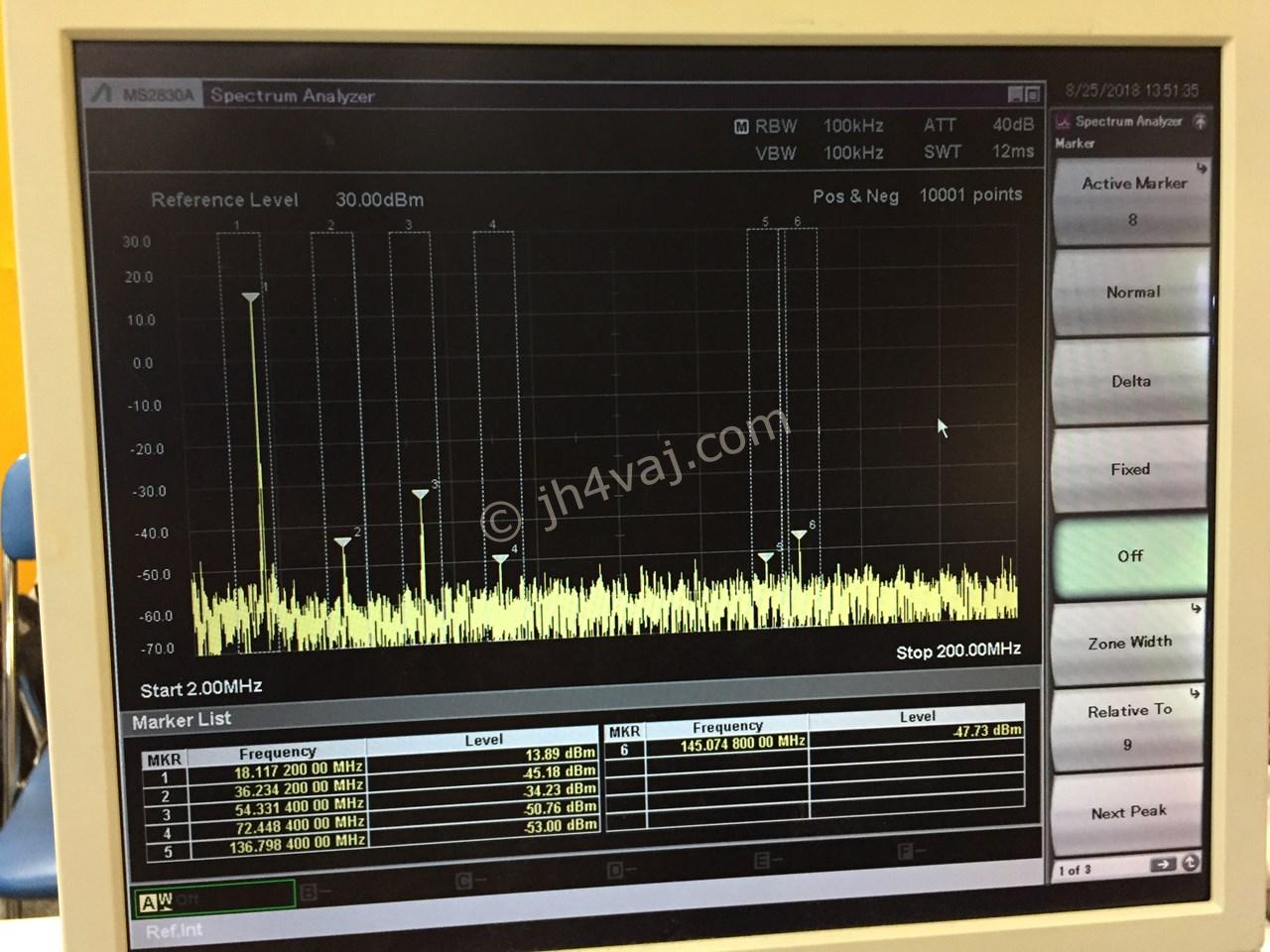

18MHz

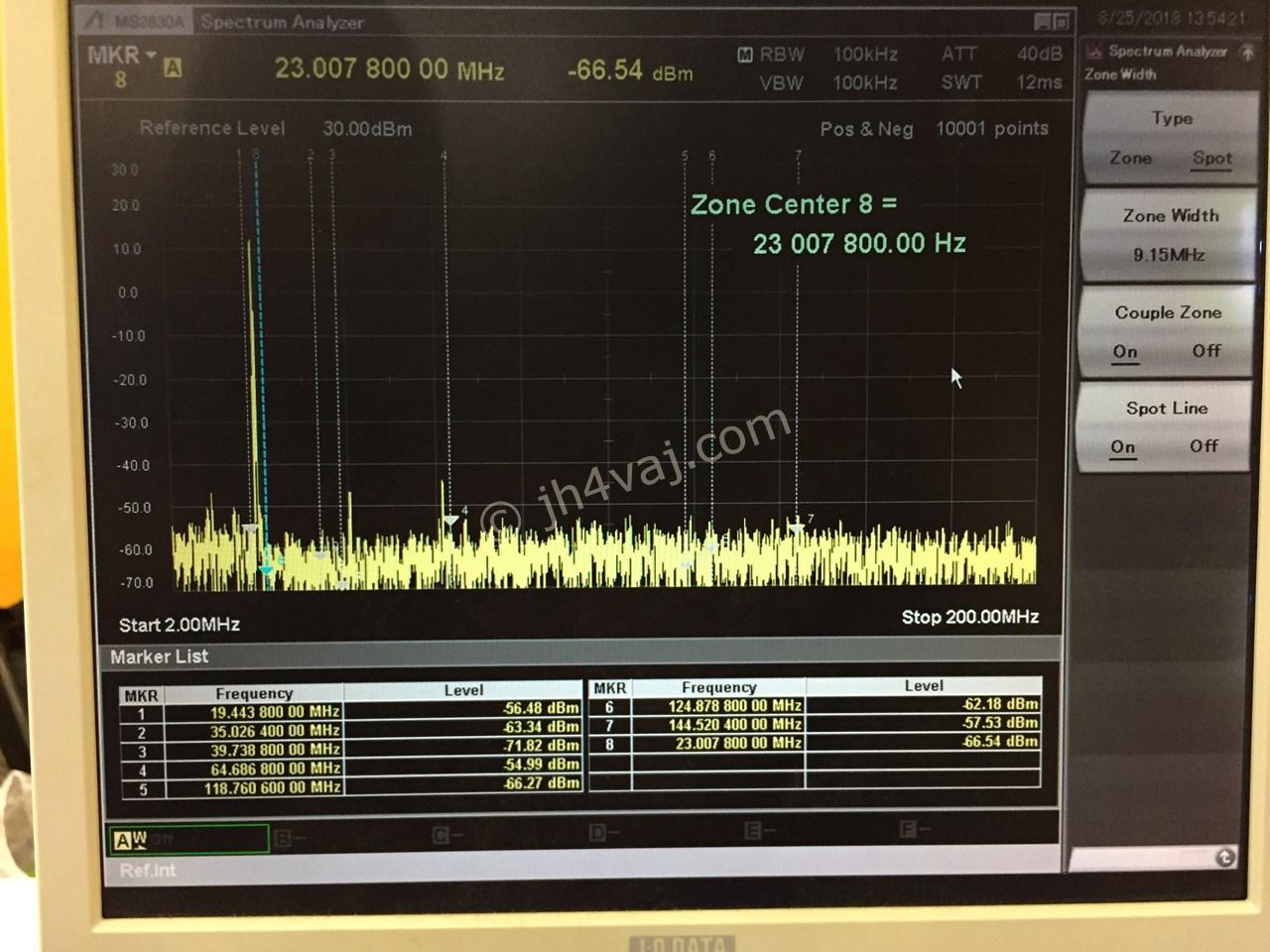

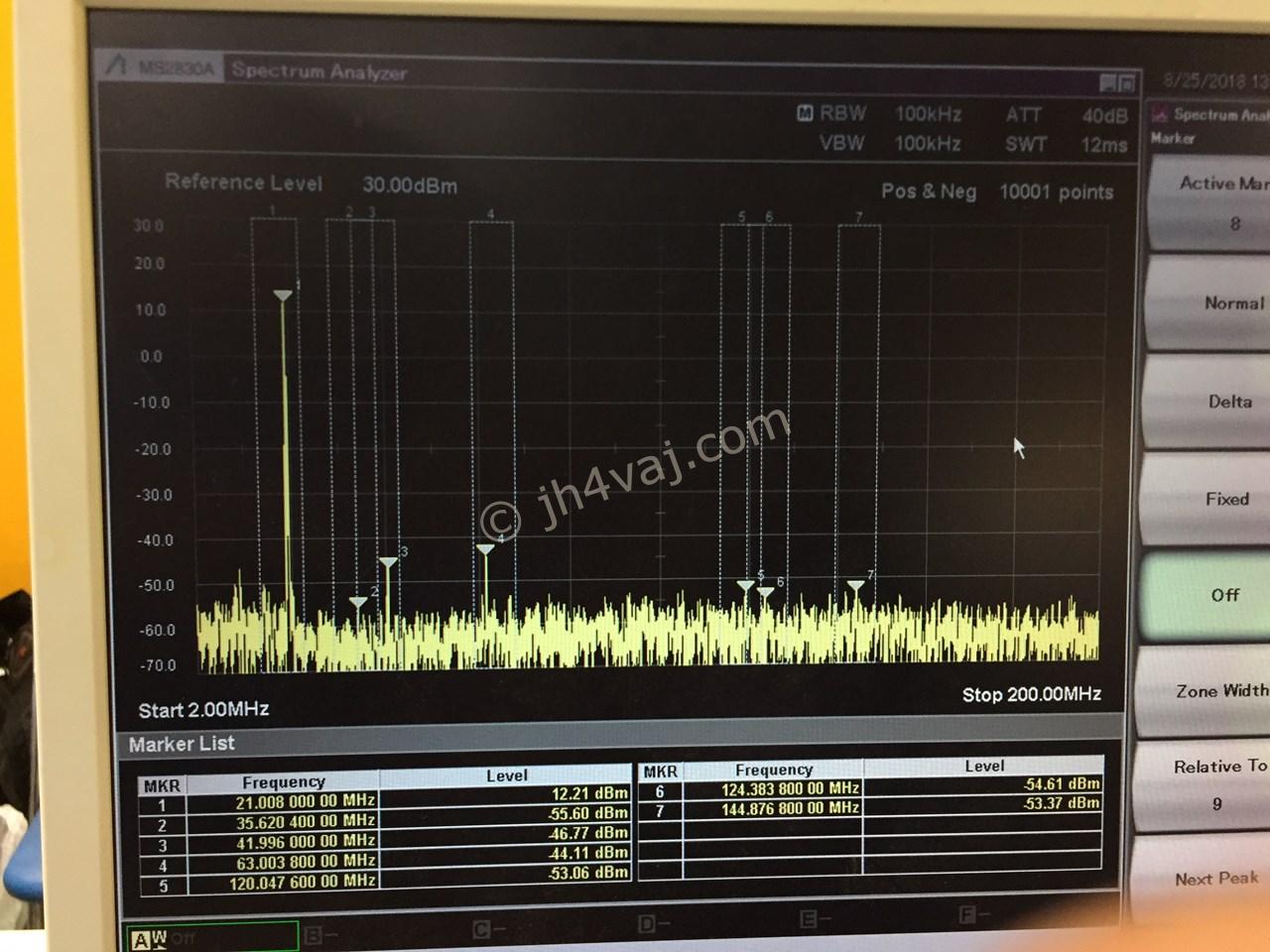

21MHz

14MHzの3次(42MHz)がやや厳しいが、全体的には思っていたよりもいい。

局発の漏れが気になっていたけど、それもなさそう。IF 45MHzとの差で、21MHzだと24MHz。下のマーカが23MHz。特に変な信号は見えない。

LPF 4

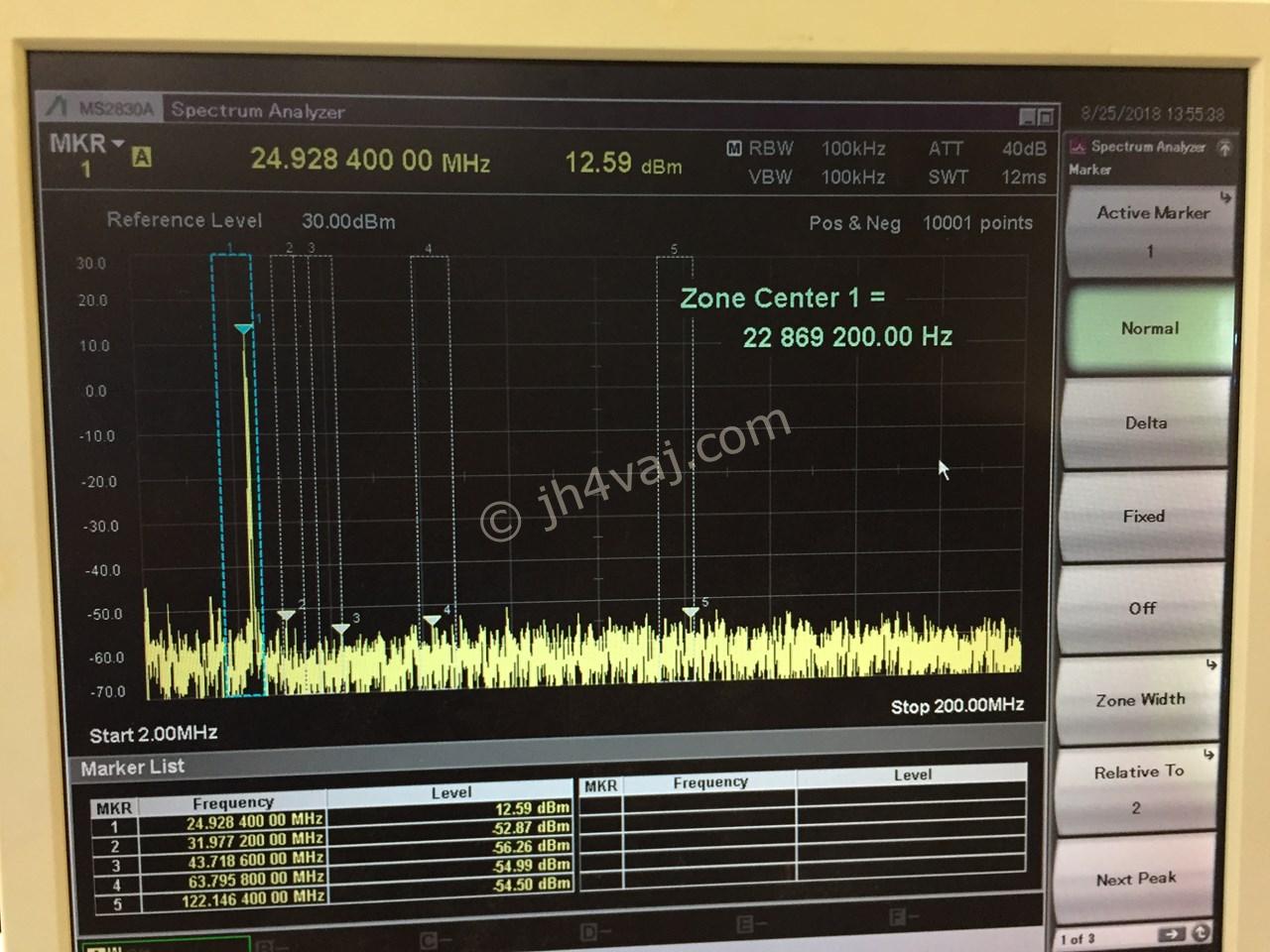

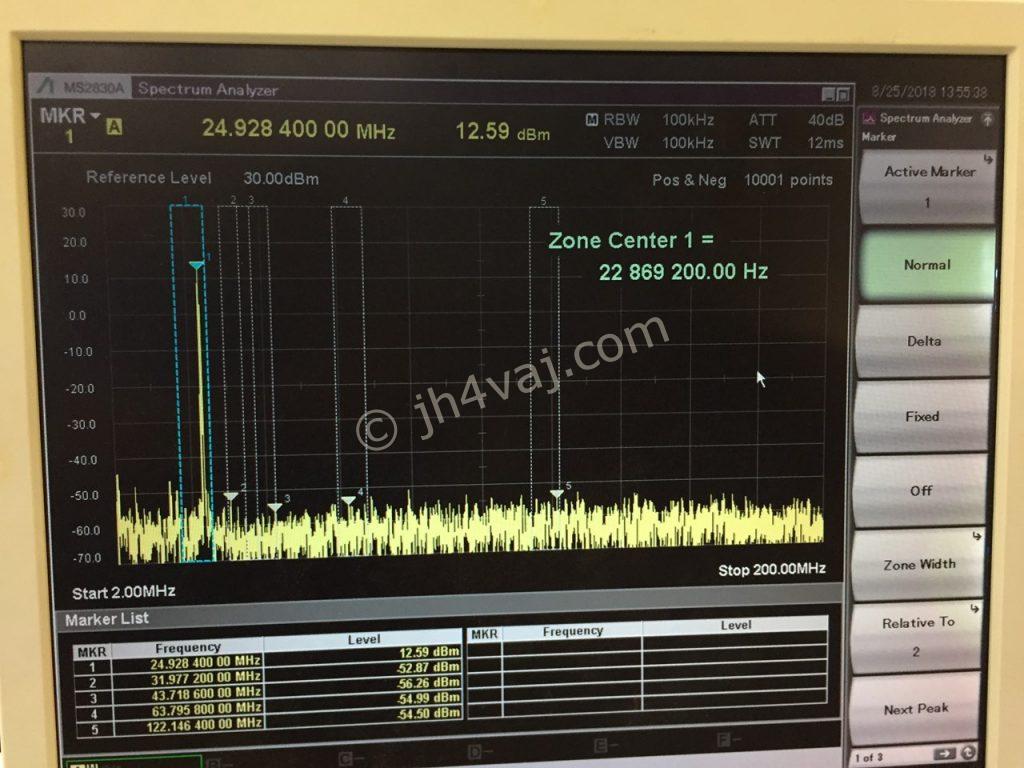

24MHz

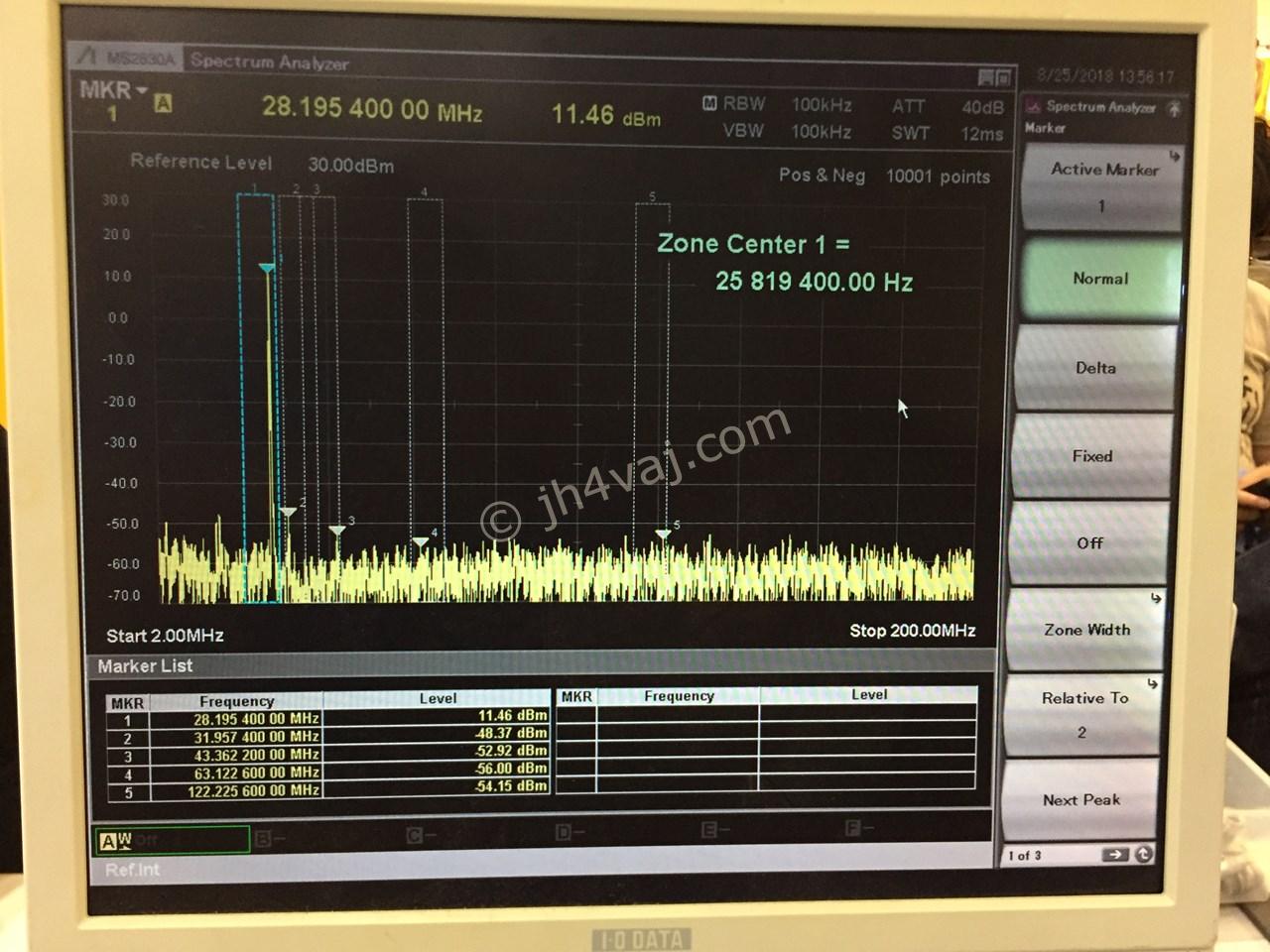

28MHz

これはとてもきれい。送信周波数に関係ないものが所々見えているけれど、これは会場内のノイズを拾っている様子。何しろ、たくさんの電波が飛び交っている場所なので。

局発の漏れが見えるとしたら送信周波数よりも下側になるが、それも特段観測できていない。コミュニティでいろいろと話題になっていたのは何なんだろう?

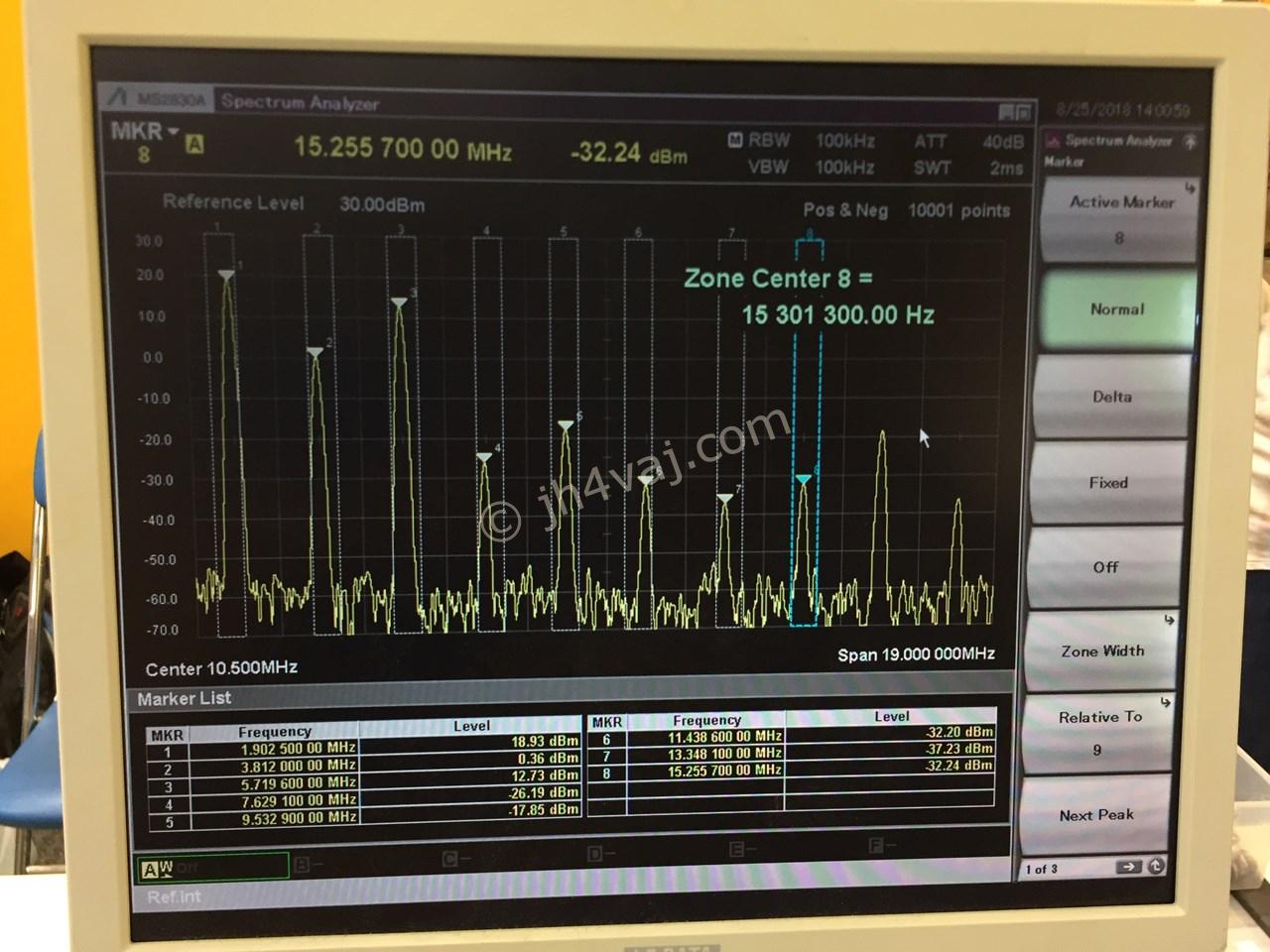

おまけの1.9MHz

本来のuBITXでは対応していないが、CEC版のファームウェアでは160mバンドも送信できる。しかし、LPFがない状態(3.5MHz用のものを通る)なので、スプリアスは想像通り悲惨な状態。

まとめ

やはり、ローバンドはかなり厳しい状態。リレーをカスケードしていることとそのための配線の引回しが悪影響を及ぼしているのだろう。一方、ハイバンドはかなりいい。一つのリレーで入出力の両方が入っているのでクロストークを起こしそうなものだけど、一つくらいならそれほど気にならないということか?

uBITXの高調波(LPFの問題)
uBITXのスプリアス問題uBITXのスプリアスの問題が話題に登っている。以下、まとめサイトの情報。二つ目の記事にサマリがあって、問題が二点指摘されている。ざっくり意訳すると、、、18MHzより上のSSBでDBMにまつわるスプリアス。マイク...

結論としては、uBITXのLPFのブロックは作り直すのが無難だろう。1.9MHzも使うならこのバンド用のLPFが必須。なお、今回測定したuBITXは現行モデルの一つ前のV3。

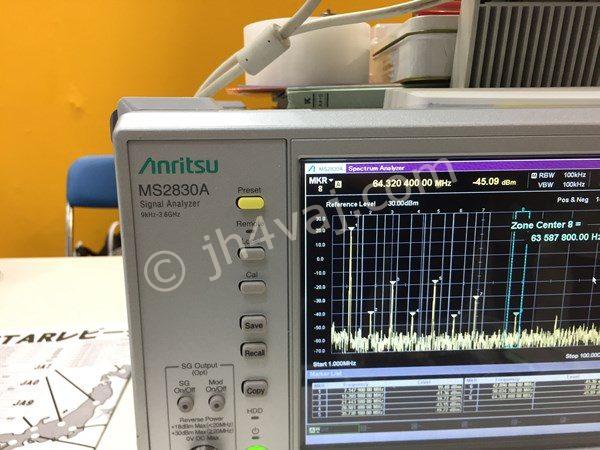

それから、使用したスペクトラムアナライザはMS2830Aというモデル。

こんなふうに実際に測定すると「このスペアナ、欲しいかも」と思ってしまう。とはいえ、お値段がかなり素晴らしい。I社、K社、Y社のアマチュア機のフラグシップモデルよりもずっと高価。個人向けの装置ではないので。

最後になりましたが、今回測定してくださったアンリツブースの方々、どうもありがとうございました。
