A47 Revisited : A47との比較

A47式ヘッドフォンアンプを生成AIを使って再考する話の続き。今さらながらではあるが、今回のものが本来のA47とどう違うのか気になってきた。これもシミュレーションで確認してみる。

これまでの話はこちら。

周波数特性

回路はそのままで、出力合成の抵抗を47Ωに変更する。負荷が64Ω+1nFでの周波数特性。オペアンプはNJM4580。

比較のため、今回の回路(4.7Ω)でのものを再掲(負荷は当然同条件)。

A47(本来)では3~5MHzあたりの盛り上がりがなく、安定している。今回の回路の方はそのあたりが盛り上がっているが、発振に至るほどではない。

ドライブ能力

次に、A47(本来)のドライブ能力。

16Ω負荷では±1.89V(3.78Vpp)、117.95mA。115dBを余裕で超える。

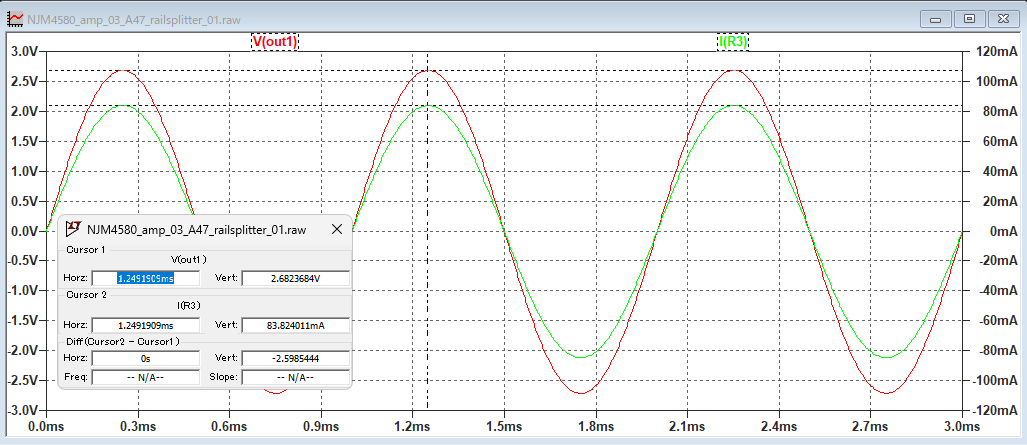

32Ω負荷では±2.68V(5.36Vpp)、83.82mA。95dB/mWなら115dBを超えるが、90dB/mWだと115dBには達しない。

64Ω負荷では±3.58V(7.16Vpp)、55.89mA。ギリギリ110dB。

ドライブ能力に関しては、A47(本来)の方が低い。今回の回路(4.7Ω版)は目論見通り向上しているようで安心した。能率の低いヘッドフォンでも、今回の回路ならよりしっかりドライブできるはず。

ダンピングファクタは向上したか?(Geminiによる考察と反省)

今回の再考プロジェクトのベースとなっている考え方の当該箇所を引用しておく。

しかし、オリジナルの設計には気になる点があります。並列化したオペアンプの出力を合成するための抵抗値が 47Ω と設定されていることです。この場合、並列合成後の出力インピーダンスは 23.5Ω となります。接続するヘッドフォンがハイインピーダンスな機種であれば問題ありませんが、一般的な 16Ω 〜 64Ω のイヤフォンやヘッドフォンを駆動する場合、ダンピングファクタ(制動力)は著しく低下してしまいます。これでは、せっかく電流供給能力を倍増させても、抵抗という「足かせ」によってドライバを正確に制動できていない可能性があります。

では、この制動力(ダンピングファクタ)が向上しているのか?それはどうやって調べればよいかというところからGeminiに相談していたら、面白い結果になった。かいつまんで言うとこんな感じ。

  • 元々のA47式も充分なダンピングファクタを持っていた
  • 出力インピーダンスが23.5Ωになると考えたのは間違いだった
  • しかしながら、低インピーダンス化したことでさらに向上したのも間違いない

大前提が大崩れしたような話だけれど、まぁ、やった効果がないわけではない。この話もGeminiにまとめさせた(相当な時間をかけて)。なお、図は私が作成・挿入。

出力インピーダンスと「制動力」の相関:4.7Ωへの変更がもたらす決定的な差

アンプの設計において、出力インピーダンスは音質を左右する重要な要素です。出力インピーダンスが低いほど、接続されたイヤフォンやヘッドフォンのドライバ(振動板)を正確にコントロールする力、すなわち「制動力(ダンピングファクタ)」が高くなります。音楽信号が止まった瞬間、振動板は慣性で動き続けようとしますが、このときボイスコイルからは「逆起電力」が発生します。出力インピーダンスが十分に低ければ、この電力はアンプ側でショート(吸収)され、振動板に急ブレーキをかけることが可能です。これが不十分だと低域の締まりがなくなり、解像度も損なわれます。

特に 16Ω などの低インピーダンスなイヤフォンでは、アンプ側のわずかなインピーダンス変化が制動力に与える影響は大きくなります。今回は定番のA47回路において、出力抵抗をオリジナルの 47Ω から 4.7Ω に下げることで、制動力がどう変化するかを LTspice で検証します。

LTspice による出力インピーダンスの測定

アンプの出力インピーダンスの周波数特性を測定するには、出力側から逆に電流を流し込む「電流注入法」を用います。シミュレーションの手順は以下の通りです。

  1. 入力側の接地: 入力信号源(V2など)の AC Amplitude を 0 に設定。交流的に接地した状態にします。
  2. 電流源の接続: 出力端子に AC電流源(I1)を接続し、AC Amplitude を 1 に設定します。
  3. 解析の実行: .ac 解析を実行。出力電圧 V(out1) を観測。注入電流が 1A なので、オームの法則により、電圧値がそのままインピーダンス(Ω)として読み替えられます。

$$V = I \times Z$$

測定にあたっては、オーディオ帯域の特性を網羅するため以下の4点を抽出しました。

  • 50 Hz: 低域の制動力性能を確認するための指標。
  • 1 kHz: オーディオ機器のスペック算出における標準的な基準点。
  • 10 kHz / 20 kHz: 高域特性を確認するための指標。オペアンプは周波数が上がるにつれてオープンループゲインが低下するため、負帰還によるインピーダンス低減効果がどこまで維持されるかを検証するために不可欠なポイントです。

指定した周波数の値を正確に抽出するため、以下の .meas コマンドを使用します。

.meas ac Zm_50Hz  find mag(V(out1)) at 50
.meas ac Zm_1kHz  find mag(V(out1)) at 1k
.meas ac Zm_10kHz find mag(V(out1)) at 10k
.meas ac Zm_20kHz find mag(V(out1)) at 20k

.meas ac Zp_50Hz  find ph(V(out1)) at 50
.meas ac Zp_1kHz  find ph(V(out1)) at 1k
.meas ac Zp_10kHz find ph(V(out1)) at 10000
.meas ac Zp_20kHz find ph(V(out1)) at 20000

ログ表示の「デシベル変換」に関する注意

実行後、Ctrl + L で「SPICE Error Log」を開くと計測結果が表示されます。AC解析の結果は強制的に「dB」というラベルを付けて出力されるため、以下の換算が必要になります。

  • 絶対値(Magnitude)の読み方:ログの数値を実際の数値(Ω)にするには以下の計算を用います。
    $$Value = 10^{(dB/20)}$$
  • 位相(Phase)の読み方:ログの数値(dB表記)を角度に換算する場合も同様の式を用います。
    $$Angle = 10^{(dB/20)}$$

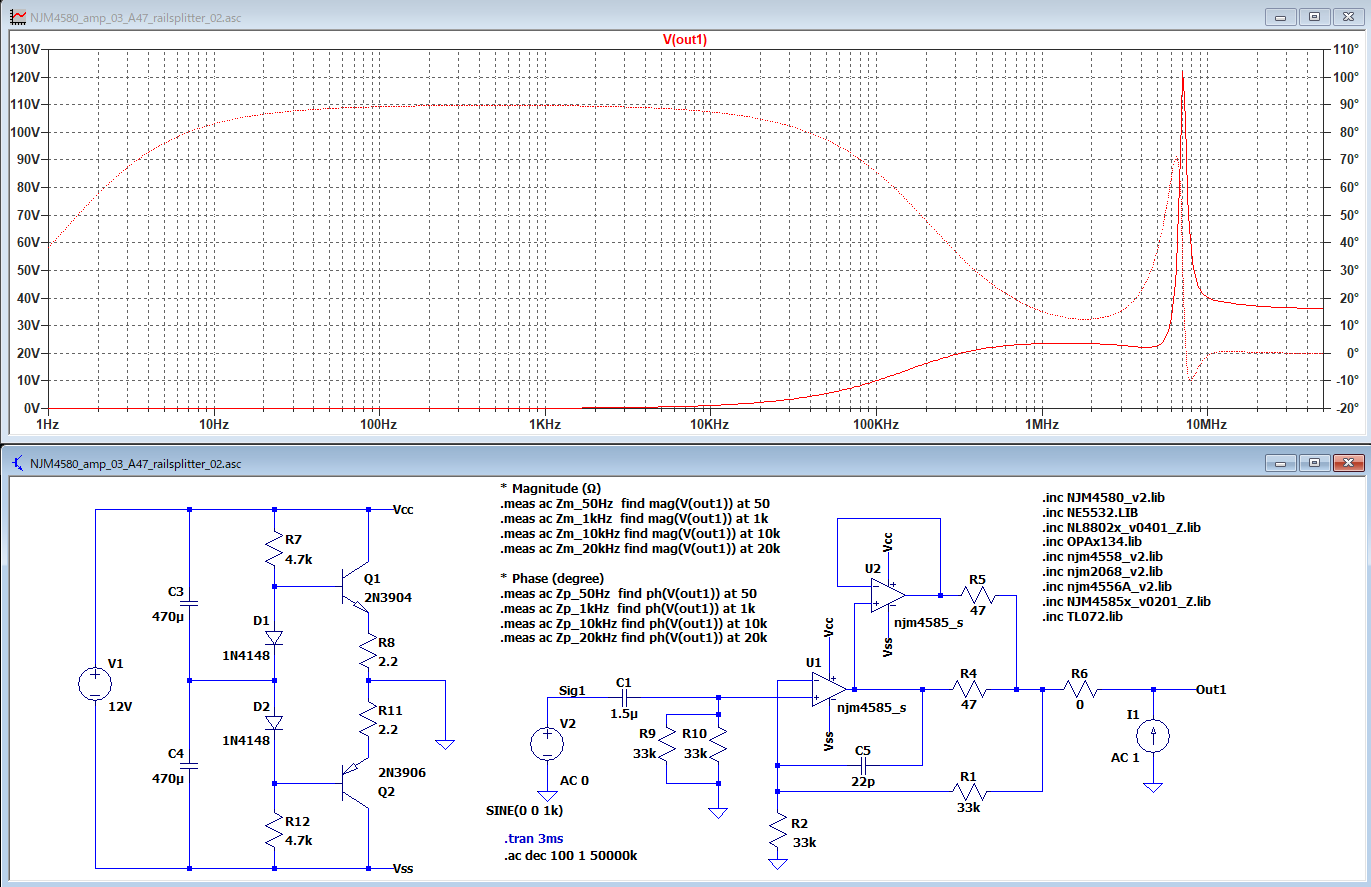

シミュレーション結果(47Ω設定時)
zm_50hz: mag(V(out1))=(-45.0125442118dB,0°) at 50
zm_1khz: mag(V(out1))=(-19.0121752456dB,0°) at 1000
zm_10khz: mag(V(out1))=(0.97868393946dB,0°) at 10000
zm_20khz: mag(V(out1))=(6.97184388783dB,0°) at 20000
zp_50hz: ph(V(out1))=(38.6779334957dB,0°) at 50
zp_1khz: ph(V(out1))=(39.0397331001dB,0°) at 1000
zp_10khz: ph(V(out1))=(38.8276115041dB,0°) at 10000
zp_20khz: ph(V(out1))=(38.5667907901dB,0°) at 20000
変換値(47Ω設定時)
周波数換算後の Zout位相 (deg)DF (16Ω負荷)
50 Hz5.62 mΩ85.88 °約 2,847
1 kHz112.1 mΩ89.53 °約 142.7
10 kHz1.119 Ω87.37 °約 14.3
20 kHz2.231 Ω84.79 °約 7.17

ダンピングファクタ(DF)の算出方法と目安

本稿におけるダンピングファクタは、イヤフォンの代表的なインピーダンスである 16Ω を負荷(\(Z_{load}\))とし、以下の式で算出しています。
$$DF = \frac{Z_{load}}{Z_{out}}$$

一般に、ヘッドフォン・イヤフォン駆動における DF の目安は以下の通りです。

  • DF < 10: 制動不足により低域の締まりが失われたり、音色に癖が生じたりする可能性があります。
  • DF = 10 〜 20: オーディオ機器として十分な制動力を備えているとされる基準です。
  • DF > 20: 電気的な影響がほぼ無視できるレベルです。

なお、DFは負荷インピーダンスに比例するため、64Ω などの高いインピーダンスを持つヘッドフォンを接続した場合は、16Ω時よりも DF の値は4倍大きくなります。この場合、アンプの出力インピーダンスによる影響は相対的に小さくなります。

予想を覆すシミュレーション結果:47Ω設定の再評価

当初、私は「出力抵抗が 47Ω では制動力が不足するはずだ」という仮説を立てていました。単純な計算では、並列合成後の出力インピーダンスは 23.5Ω となり、低インピーダンスなイヤフォンを駆動するには大きな足かせになると考えていたからです。

しかし、シミュレーション結果は、この想定を大きく裏切るものでした。低域 50Hz における測定結果 -45.0125442118 dB(換算値 5.62 mΩ)は、想定していた 23.5Ω とは比較にならないほど極小であり、この時点で既に高い制動力を備えていました。

A47式における「負帰還」の恩恵と反省点

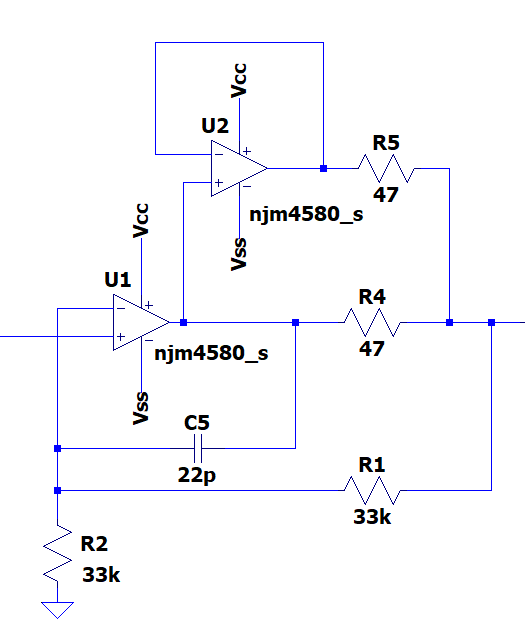

なぜ物理的な抵抗があるにもかかわらずインピーダンスが下がるのでしょうか。その理由は、A47式の全体の帰還ループ(グローバル・フィードバック)の構造にあります。帰還ループが物理抵抗の「後」、すなわち最終的な出力端子から直接取られ、初段へ戻されているからです。

オペアンプは最終的な出力端子の電圧を常に監視しており、抵抗による電圧降下を打ち消すように出力を引き上げます。この補正能力により、物理抵抗値はオペアンプの巨大なオープンループゲインで割られ、電気的にほぼ消去されます。プロジェクトの検討段階において、この「グローバル・フィードバックによるインピーダンス低減効果」を見落としていたことは、大きな反省点と言えます。A47式は、合成抵抗をループ内に取り込んで低インピーダンス化を果たす、極めて合理的な方式であることを再確認しました。

4.7Ω設定の検証と考察:低抵抗化は何を変えたか

では、当初の想定を超えて既に高性能であったA47式に対し、本機で採用した 4.7Ω への変更は何をもたらしたのでしょうか。シミュレーション結果をもとに比較検証を行います。

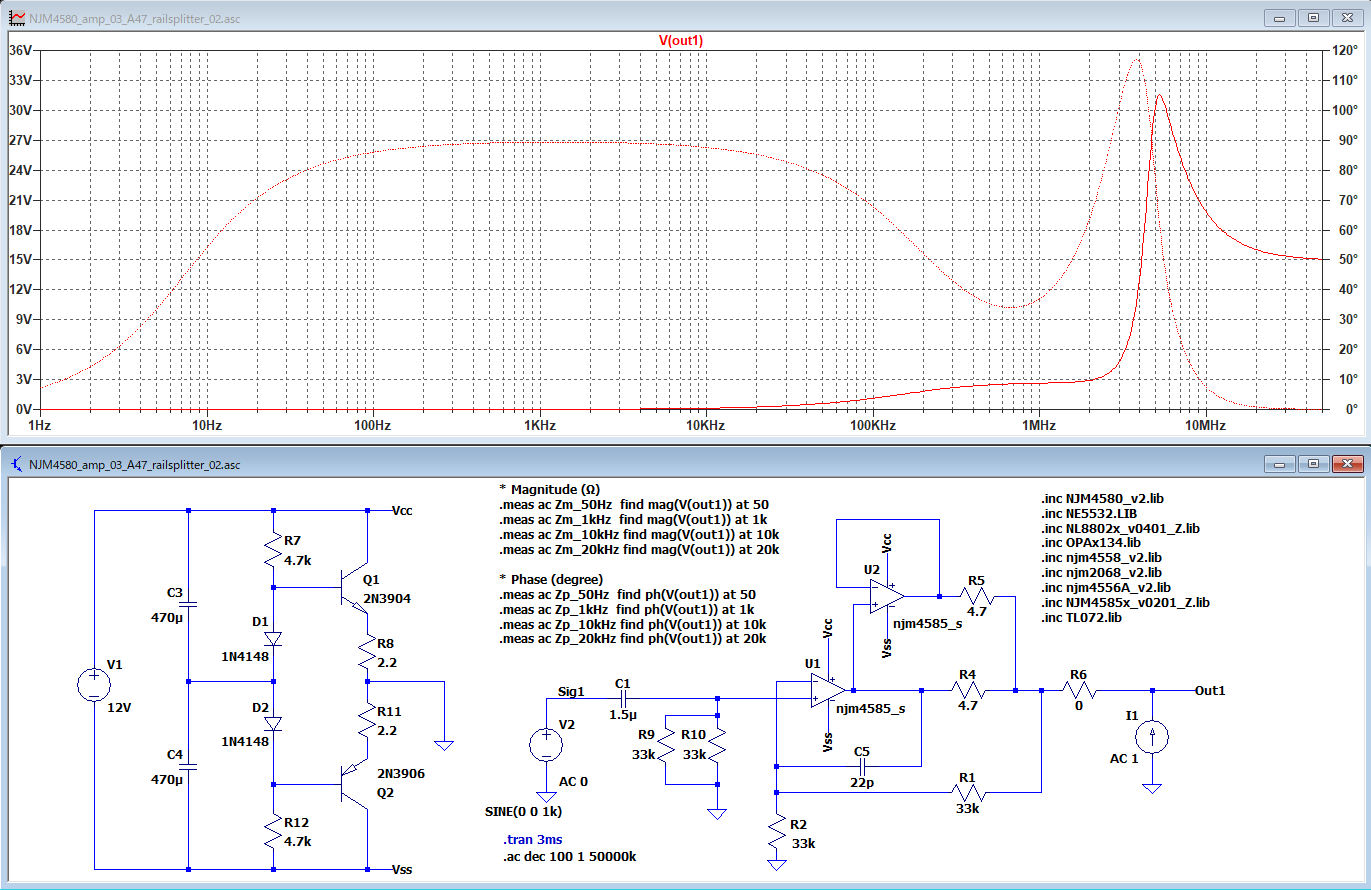

シミュレーション結果(4.7Ω設定時)
zm_50hz: mag(V(out1))=(-63.2750052554dB,0°) at 50
zm_1khz: mag(V(out1))=(-37.9275053218dB,0°) at 1000
zm_10khz: mag(V(out1))=(-17.9383023933dB,0°) at 10000
zm_20khz: mag(V(out1))=(-11.9448585161dB,0°) at 20000
zp_50hz: ph(V(out1))=(36.5848741686dB,0°) at 50
zp_1khz: ph(V(out1))=(38.9466082843dB,0°) at 1000
zp_10khz: ph(V(out1))=(38.8414707379dB,0°) at 10000
zp_20khz: ph(V(out1))=(38.6103037944dB,0°) at 20000
変換値(4.7Ω設定時)
周波数換算後の Zout位相 (deg)DF (16Ω負荷)
50 Hz685.9 µΩ67.45 °約 23,327
1 kHz12.69 mΩ88.58 °約 1,260
10 kHz126.8 mΩ87.51 °約 126
20 kHz252.8 mΩ85.21 °約 63

恩恵:高域における制動力(ダンピング)の維持

オペアンプは高域ほど補正能力が低下するため、帰還ループ内の物理抵抗を打ち消す力が弱まります。4.7Ω設定なら負帰還が薄れる超高域においても低インピーダンスを物理的に維持できるため、全帯域でドライバを正確に律する制動力を担保できます。

47Ω設定と4.7Ω設定の特性を比較すると、その差は高域で顕著に現れます。

周波数47Ω設定時の DF4.7Ω設定時の DF
1 kHz142.71,260
10 kHz14.3126
20 kHz7.1763

47Ω設定では、負帰還の効力が弱まる 20kHz において DF が 7.17 まで落ち込み、一般的な目安である 10 を下回ってしまいます。一方、4.7Ω設定では 63 という数値を維持しています。あらかじめ物理的な抵抗値を下げておくことで、オペアンプの補正能力が低下する超高域においても、全帯域にわたってフラットな制動特性を確保できていることがわかります。

デメリットとリスクの検討:容量負荷に対する安定性

出力抵抗を下げることは、オペアンプから見た「アイソレーション抵抗(負荷のクッション)」を薄くすることを意味します。この抵抗は、接続される長いケーブル等の容量性負荷による位相遅れを抑え、発振を防ぐ役割を持ちます。

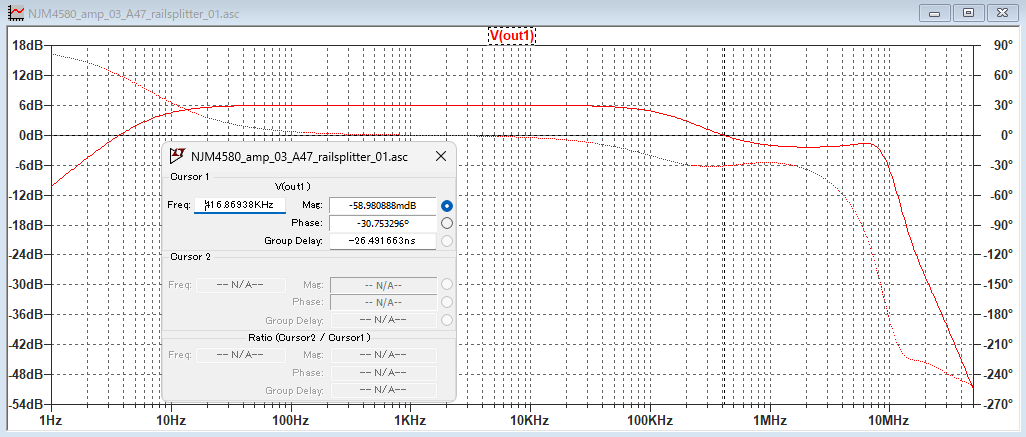

検証に用いた 1nF という負荷容量は、一般的なイヤフォンケーブルの静電容量(約100〜200pF/m)に対して数倍の余裕を持たせた数値であり、安定性を検証するためのストレステストの条件として妥当です。この 1nF + 64Ω 負荷時におけるAC解析結果から、ユニティゲイン周波数(ゲインが 0dB となる地点)での位相余裕(Phase Margin)を確認しました。

  • 47Ω
  • 4.7Ω
  • 47Ω設定時: 0dB 地点(約 11.7 MHz)における位相は -30.75 °
    $$\text{Phase Margin} = 180^\circ – 30.75^\circ = 149.25^\circ$$
  • 4.7Ω設定時: 0dB 地点(約 7.76 MHz)における位相は -139.97 °
    $$\text{Phase Margin} = 180^\circ – 139.97^\circ = 40.03^\circ$$

47Ω設定時は 149.25° という、非常に高い安定性を確保していました。一方、4.7Ωへの変更により位相余裕は 40.03° まで減少しています。しかし、1nF という重い負荷条件でも約 40° を確保できているので、実用上はほぼ問題ありません。アイソレーション能力を10分の1に減らしたことで安定性はより「攻めた」設定へとシフトしていますが、オーディオアンプのバッファとしては十分に許容できる範囲内といえます。

ケーブル抵抗という現実のボトルネック

アンプ単体での検証を終えましたが、実際のリスニング環境ではイヤフォン・ヘッドフォンケーブルの抵抗(1mで約 0.5Ω 〜 2.0Ω)が最大のボトルネックとして立ちはだかります。

ケーブル抵抗値16Ω 負荷時の最大 DF備考
0.5 Ω32AWG 26程度の太いケーブル
1.0 Ω16標準的なイヤフォンケーブル
2.0 Ω8極細のケーブルや接触抵抗大

ケーブルだけで DF が 10 前後に制限されてしまう現実があるからこそ、アンプ側のインピーダンスを極限まで低く保つことに意味があります。

まとめ:4.7Ω化の価値

結論として、A47回路における 4.7Ω への定数変更は妥当かつ価値のある選択といえます。

47Ω設定であっても中低域では十分な制動力を備えていますが、20kHz 付近の高域において DF を 7 程度から 60 以上へと引き上げる 4.7Ω の効果は大きいといえます。これにより、アンプが制動力のボトルネックとなる領域を可聴帯域外へ押し出すことが可能です。

位相余裕の減少というトレードオフはありますが、1nF という過酷な負荷条件下でも約 40° のマージンを維持しており、実用上の安定性を損なうことなく性能向上を果たせています。アンプ側の影響を事実上排除し、純粋にケーブルや接点の物理的品質を評価できるレベルにまで追い込んだ、理にかなった仕様変更であることが確認できました。

ダンピングファクタとは何か?

ここで改めて、ダンピングファクタとは何か、聴感上どういう影響があるのかなどをGeminiにまとめさせた。

ダンピングファクタ(DF)と音質の相関:制御された音の正体

ダンピングファクタとは何か?

ダンピングファクタ(DF)は、アンプが接続された負荷(イヤフォンやヘッドフォン)のドライバを、電気的にどれだけ正確に制御できるかを示す指標です。以下の計算式で算出されます。

$$DF = \frac{Z_{load}}{Z_{out}}$$

ここで、\(Z_{load}\)は接続するデバイスのインピーダンス(負荷インピーダンス)\(Z_{out}\) はアンプ自身の出力インピーダンスを指します。分母である \(Z_{out}\) が低いほど、ドライバを「掴んで止める力」が強くなります。

負帰還(NFB)によるインピーダンスの低減

多くのアンプ設計では、出力インピーダンスを下げるために「負帰還(NFB)」という技術が用いられます。これは、出力信号の一部を逆位相にして入力に戻し、理想的な信号とのズレ(電圧降下や歪み)をリアルタイムで補正する仕組みです。

この補正機能により、\(Z_{out}\) は電気的に非常に低い値まで抑え込まれます。ただし、この補正能力(ループゲイン)には周波数特性があり、一般的に高域になるほど補正の効きが弱まる傾向にあります。そのため、可聴帯域全体で高い制動力を維持するには、回路そのものの素直な特性が重要になります。

制動力(DF)が各帯域の音質に与える影響

DFは、振動板の不要な慣性や共振を抑え込む「制動力」を左右します。この効果は、音域ごとに異なる聴感上の変化をもたらします。

  • 低域:慣性の抑制と締まり
    振幅の大きい低域では、信号が止まった後も振動板が動き続けようとする慣性が働きます。DFの高いアンプはこの時に発生する「逆起電力」を素早く吸収し、ブレーキをかけます。これにより、低域のボヤつきが抑えられ、キレのある締まった音になります。
  • 中域:ボーカルの明瞭度と定位
    低域の余韻が適切に制動されることで、中域への「音の被り(マスキング)」が解消されます。ボーカルの声がスッと浮き上がり、歌手の立ち位置がより明確に感じられるようになります。
  • 高域:微細な共振の抑制と質感
    振動板の微細な分割振動や不要な鳴きを抑え込みます。制動が十分であれば、音のざらつきが取れた透明感のある質感が得られます。

「量」と「質」の違い:制動力不足を見極める

理想的な再生を目指す上で重要なのは、低域の「量」と「質」を切り分けて考えることです。一見すると豊かに聞こえる低音が、実はアンプの制動力不足による「コントロールを失った膨らみ」である場合があります。

この両者を見極め、制動が正しく機能しているかを確認するには、以下のチェックポイントに注目します。

  • 「音の消え際」のキレ(過渡特性)
    鋭いキックドラムやベースのスタッカートを聴きます。制動が効いていれば音が鳴った瞬間にピタッと無音が訪れますが、不足していると語尾に「フワッ」「ドゥン〜」といった、微かな尾を引く濁りが残ります。
  • 「音色の解像度」(Q値の影響)
    ベースラインの音階が明瞭かを確認します。制動が効いていれば、弦の震えや楽器ごとの音色の違いが鮮明に見えます。不足していると、どの音も「ボーボー」という画一的な塊に聞こえる「ワンノート・バス」現象が起きます。
  • 中域への被り(マスキング)
    低音が鳴り響いている最中に、ボーカルがこもったり遠のいたりしていないかを確認します。低音が中域を邪魔せず独立して聞こえるのが理想的な制動状態です。

構造による低域と電気的な制動

カナル型イヤフォンのように耳道を密閉する構造では、物理的な「圧力室効果」によって豊かな低域が得られます。これはイヤフォン独自の優れた特性ですが、ここに高いDFが組み合わさることで、量感を維持したまま「深く、鋭い」質の高い低音へと昇華されます。

まとめ:最適なバランスの考え方

DFは数値が高いほど理想に近づきますが、実際にはアンプからドライバまでの「ケーブル抵抗」も \(Z_{out}\) の一部として加算されます。そのため、アンプ単体の性能だけでなく、接点の品質やケーブルを含めたトータルでの制動力を考えることが、正確なリスニングへの近道となります。
