アダプタ型（？）の電圧・電流・電力計。
プラグ・ジャックは2.1/2.5mm（内径）・5.5mm（外径）。USBタイプならよく見かけるのだけど、こういうプラグ・ジャックのものがあればいいのにと思っていた。先日、AliExpressで見かけて「おぉ！」と思って即発注。

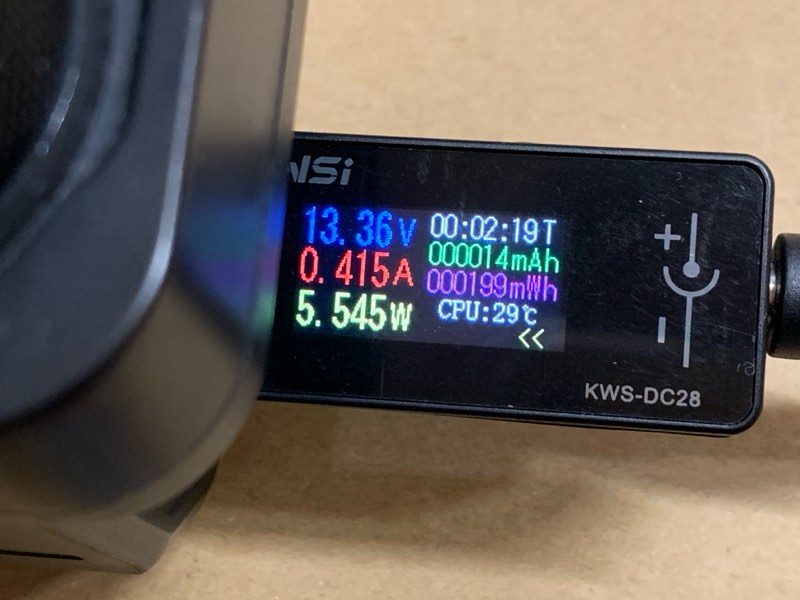

左側に電圧、電流、電力、右側に通電時間、積算電流、積算電力が表示される。通電時間はある程度の電流が流れないと計時されない仕様（何mA流れると計時されるかはよくわからないが）。CPUはこの装置内部の温度だろうか？その下に矢印みたいなのが流れて、電流の方向がわかる（つまり、入出力はどちらでもいいらしい）。
文字は小さいがクッキリしているので視認性は良い。
本体の上部にボタンがあって、クリックすると表示モードが変わる。

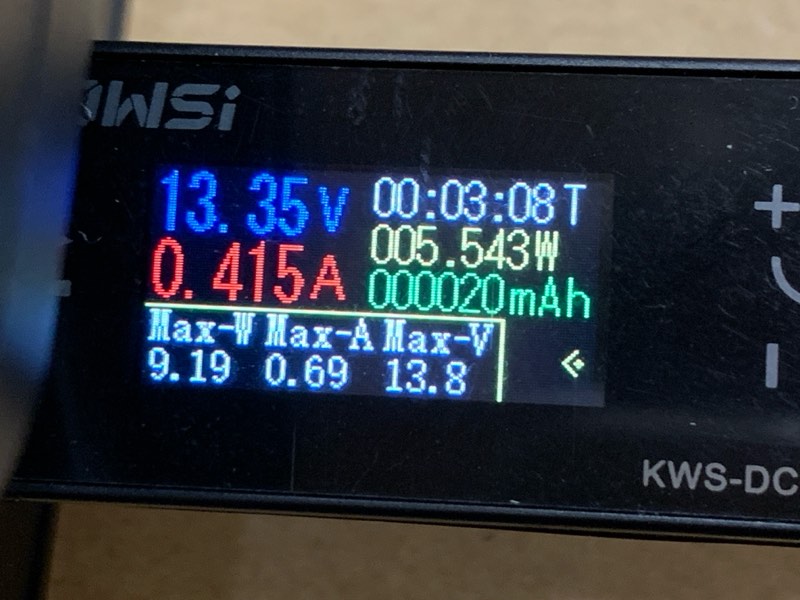

電力、電流、電圧の最大値が表示されるモード。表示モードは先ほどとこれの二種類。クリックするたびにトグルする。
ボタンを長押しすると、積算電力や最大値がクリアされる。

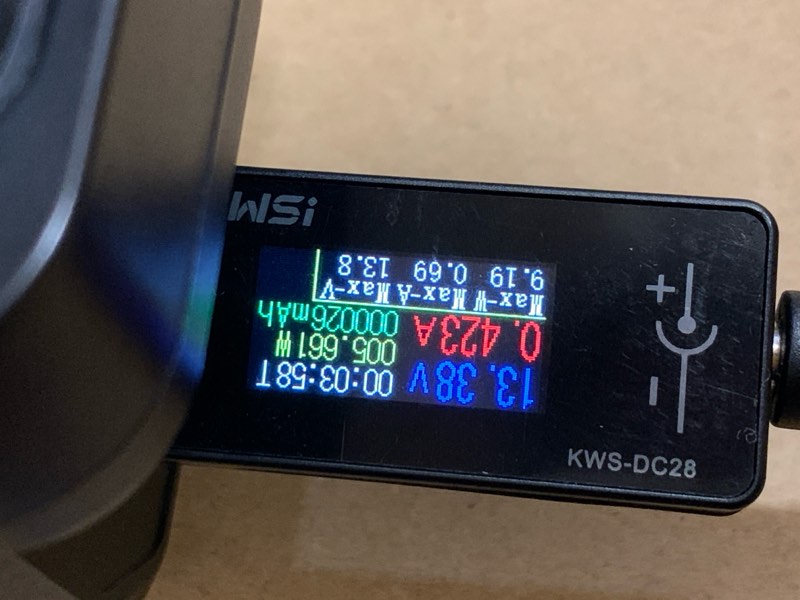

ボタンをダブルクリックすると表示が逆転する。
シンプルながらよく考えられている。

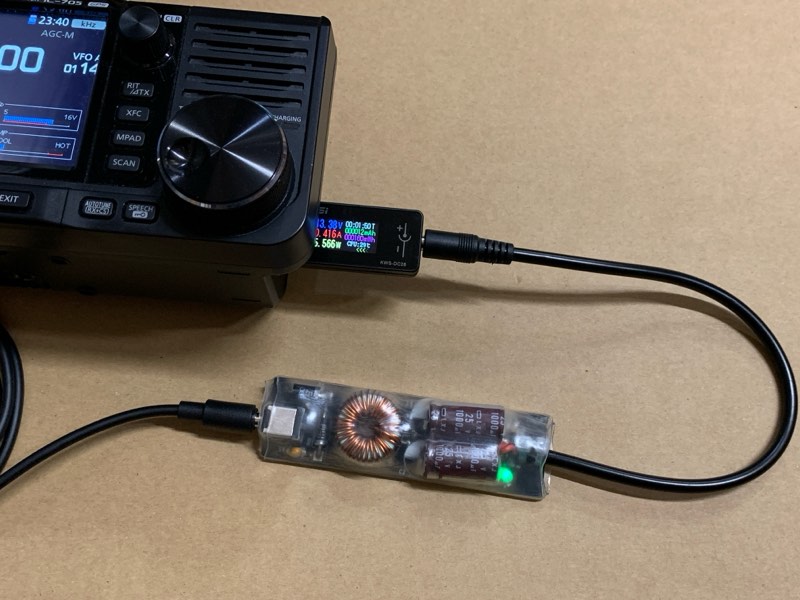

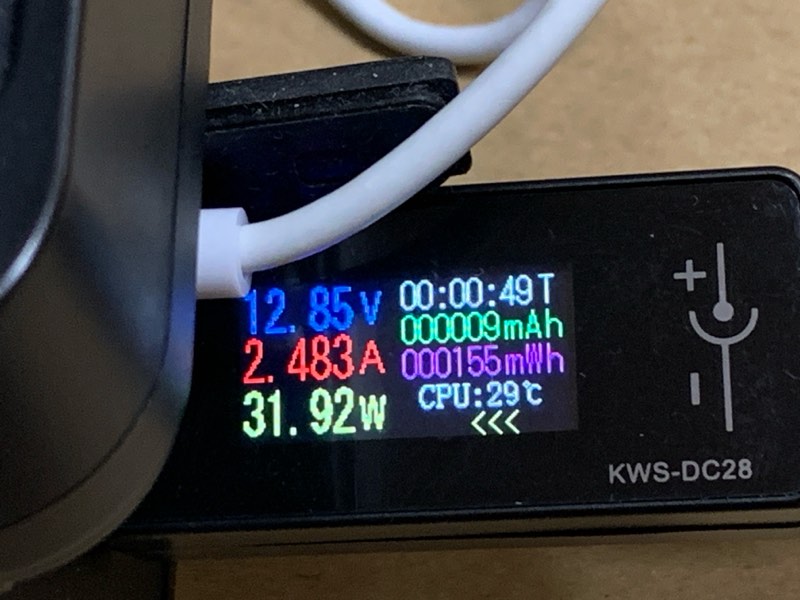

IC-705で10W送信時。
精度はわからないけれど、それなりの数値っぽいようには思う。少なくとも目安にはなりそう。

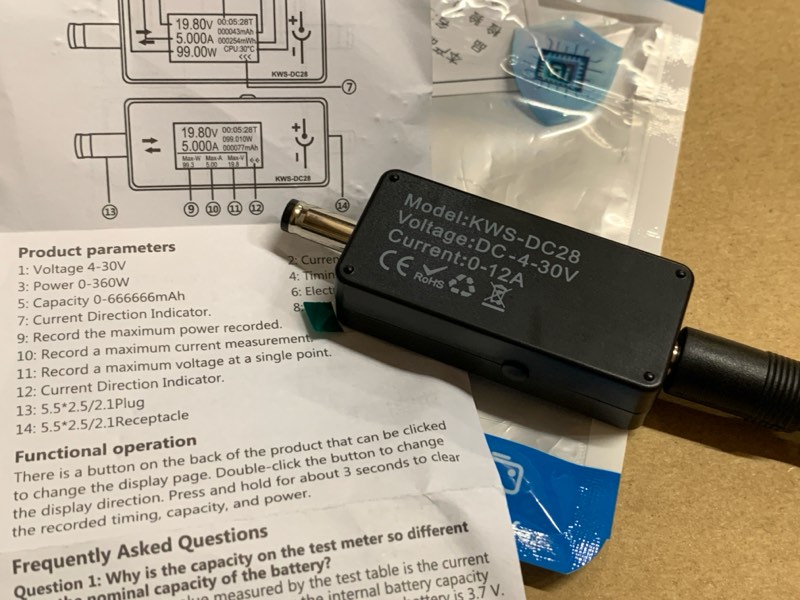

本体の裏と取説（裏は中国語）。

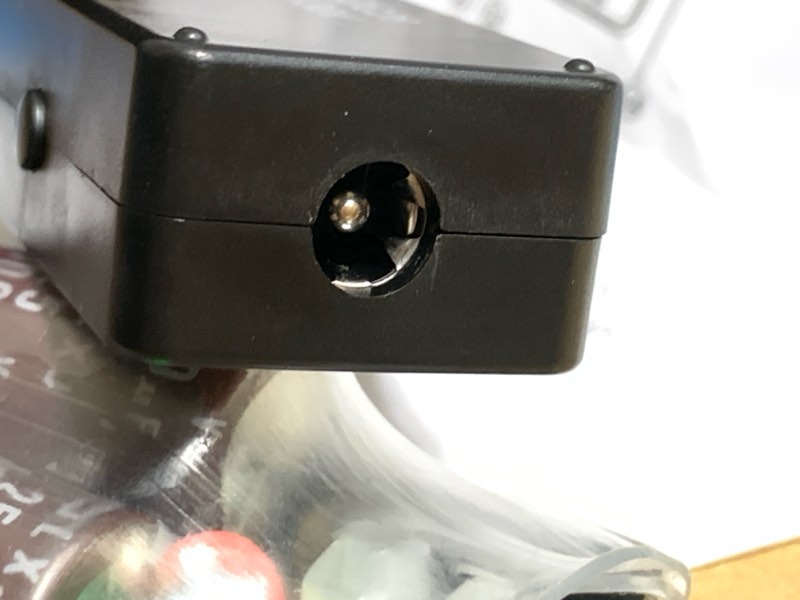

本当に12Aまで使えるのかはわからないが、ジャックはそれなりにしっかりしたものを使っているみたい。

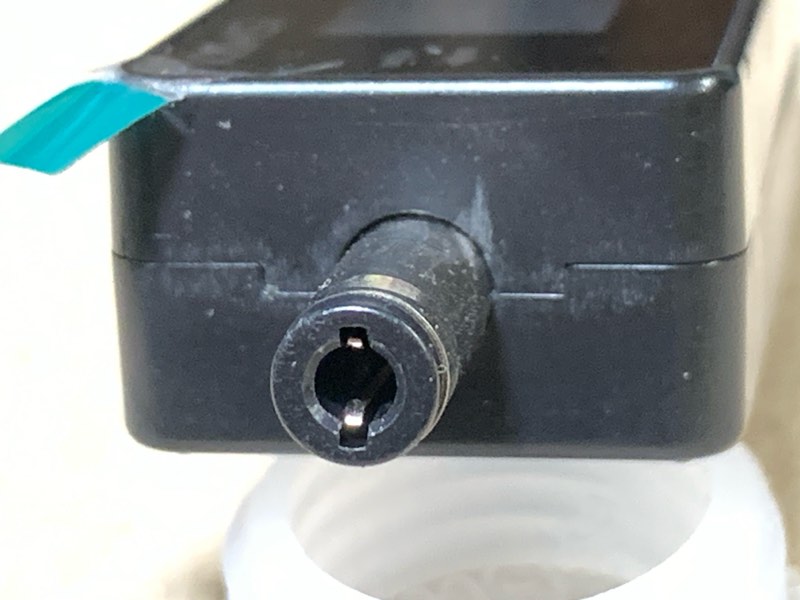

プラグは2.1mm/2.5mm兼用のY型（というのか？）。ジャックの内径は2.1mm用のピン（なので、2.1mmプラグだけではなく、この本体と同じような2.1/2.5mm兼用のY型のプラグでも挿せる）。

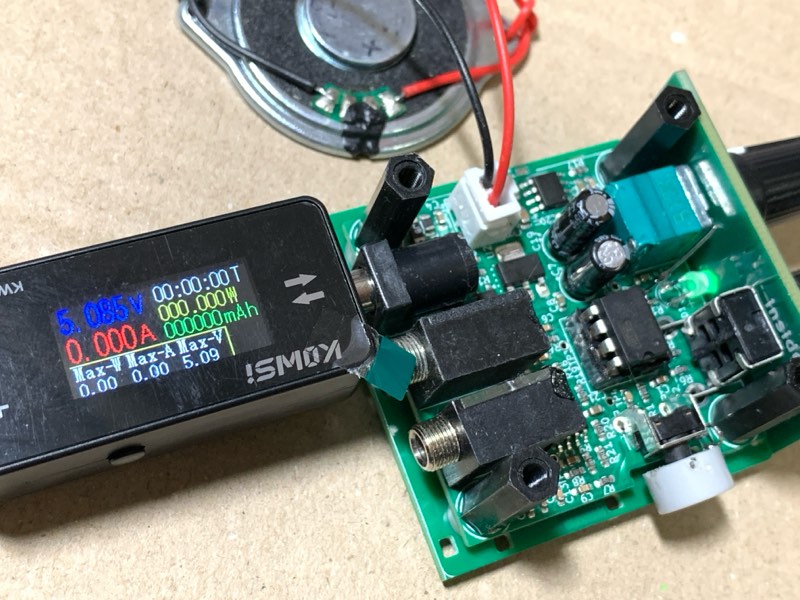

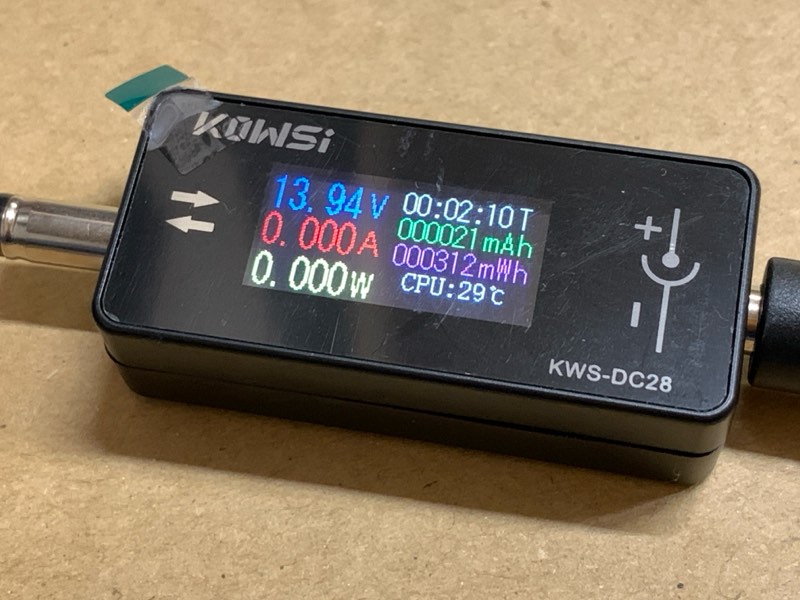

弱点は消費電流が小さすぎるものは測れないこと。
数mA程度流れているのだけど、このメータでは0.000Aと表示されてしまう。時計も動かず、積算計もゼロ表示のまま。これだけが不満。あとは、想像以上に便利。もう一つ買っとこうかな、安いし。
Amazonでも買えるようだ。ただし、おそらく中国発送なので、品物の到着はAliExpress choiceの方が早いだろうと思われる。
