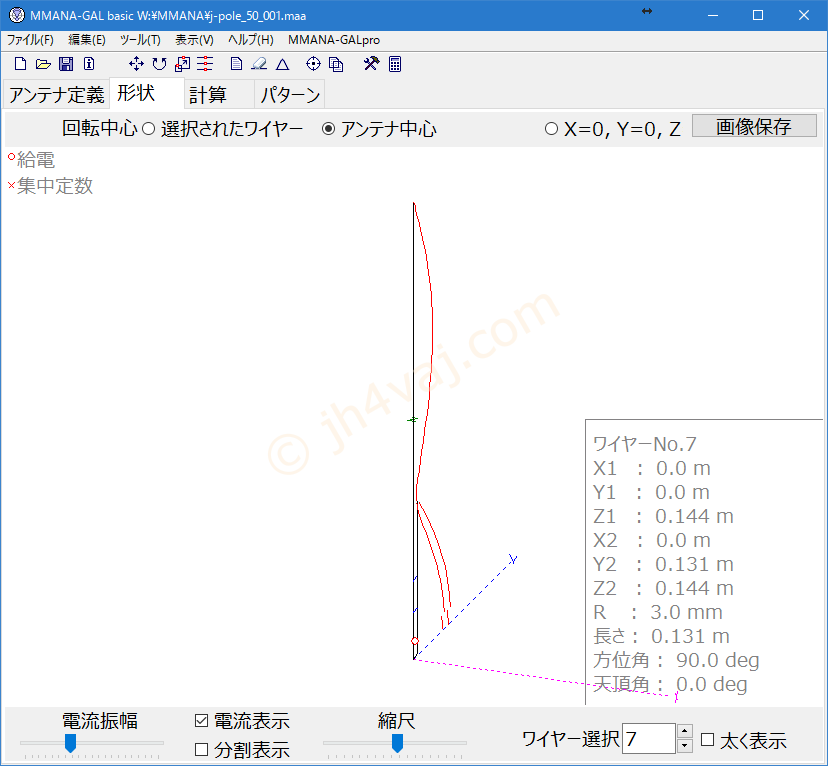

MMANAの記事でJ型アンテナについて書いていて思い出した。
J型アンテナって不平衡型なので同軸ケーブルで直結できると思っていた。ということで、こういうツィート。
J型アンテナをTVフィーダで作るって話。TVフィーダは平衡型で同軸は不平衡型だからバランが必要とか一体何だ？
— jh4vaj/1 (@jh4vaj) October 25, 2016
そしたら、下の部分はバランスフィーダなのでバランが必要とのリプライ。
下の1/4波長の部分は半分はバランスフィーダーとして動作してるので同軸つなぐのにバランを入れた方がいいです（入れなくても動作はしますが、SWR下がりきらないんだとか)
— JH8JNF/1 (@jh8jnf) October 25, 2016
言われてみればなるほどである。「TVフィーダだから云々」はともかくとして、結果的にはあっているわけだ。
さらに、
上半分は1/2波長のエレメントで、そこに先端ショートの1/4λのバランスフィーダーをつないでインピーダンス変換して給電、です（最近またよく見るエンドフィードとかツェップアンテナの水平エレメントを縦に起こしたアンテナと捉えてみてください）
— JH8JNF/1 (@jh8jnf) October 25, 2016
なるほど！正に、ツェップアンテナだ！
