黒NanoVNAのシールド板をめくってみた

こないだの実験で、ちょっとした改造によってNanoVNAの高域特性が改善することが確認できた。

NanoVNAの高域特性の改善改造
昨年末くらいにNanoVNAの高域特性を改善するというお話をja1turさんからコメントで頂いた。そのコメントがある記事はこちら。 ご本人のブログで具体的な改造方法の解説してくださったので、やってみたところ、上手くいった。 改造方法 ja1...

良くなるのなら、手持ちのもう一台のNanoVNAも同じ処置をしたい。でも、シールド板が付いているのが逆にネックに。でも、ja1turさんのブログでは、簡単に外せたとある

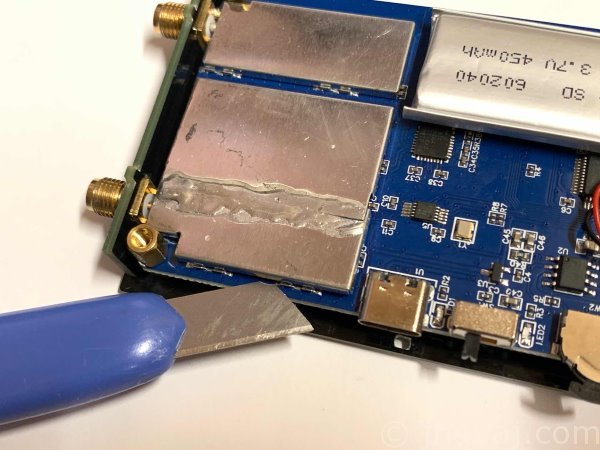

ならば、まずは、どうなっているか見てみようと開けてみたら、私のものもシールド板の形状は違うけれど、カッターの刃を差し込めば簡単に外れそう。

シールド板自体は基板にハンダ付けされているわけではなく、差し込まれているだけだった。

では、改造対象のR13を、と見ると、なんだか様子が違う気がする。

基板が汚い。SMAコネクタは後付けで洗浄していない感じ。

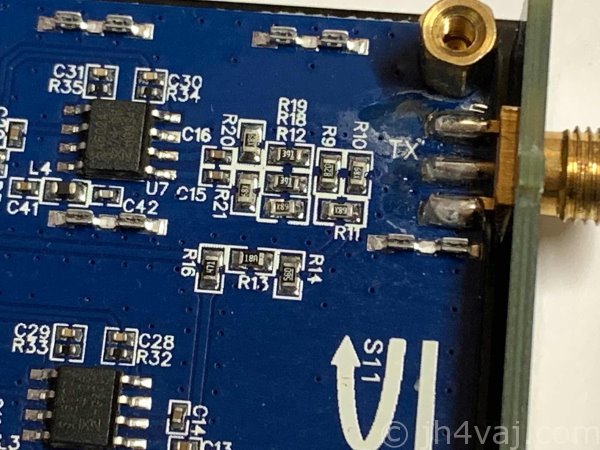

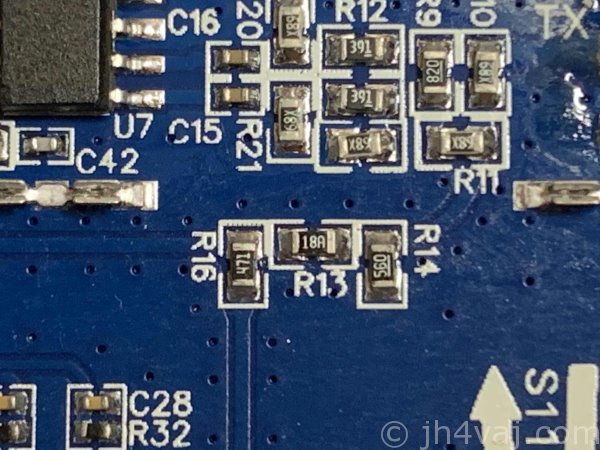

R13付近を拡大。

R13の隣りのランドは部品が実装されていなかったはず。

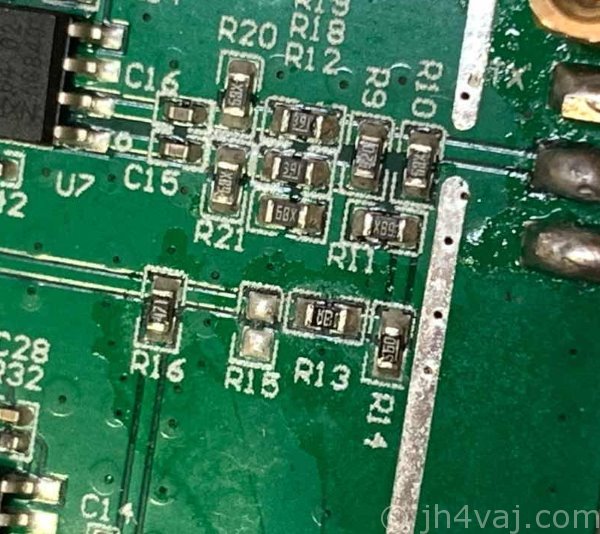

白トカゲ版の改造前の写真を探し出してみる。

なるほど。実装されていなかったR15は、ランド自体がなくなっている。そして、R13とR14はR16のそばに移動しており、R14とR11の間の配線は曲線パターンになっている。この方が配線長が短くできそう。このあたりが、両者の特性の違いに表れているのだろうか?

一旦、ここまで。R13にコンデンサを背負わせる改造は後日。


NanoVNAの高域特性の改善改造、二台目
「シールド板付きNanoVNA」にも高域特性改善のための改造をやってみる。 これまでの話。 改造 前回の結果を踏まえて、今回はR13に3.9pFのチップコンデンサ(2012Mサイズ)を乗せるだけとする。 改造前 改造後 ややボッテリ気味。R...
