300円CBロッドアンテナをBNC化

(極一部で)話題沸騰中の短縮コイル入りCB用(と思しき)ロッドアンテナ。全長130cm、価格300円也。 秋葉原に行ったついでに仕入れ...

以前購入した、CB用ロッドアンテナをBNC化した。

ケースにロッドアンテナとBNCコネクタを付けただけだけど(笑

使ったケースは、タカチのSW-30B。約100円。これにコネクタが150円くらいだったから、細かいネジ代などを含めて、合計で約600円ってところか。


TwitterでリクエストがあったのでSWRを測定してみた。

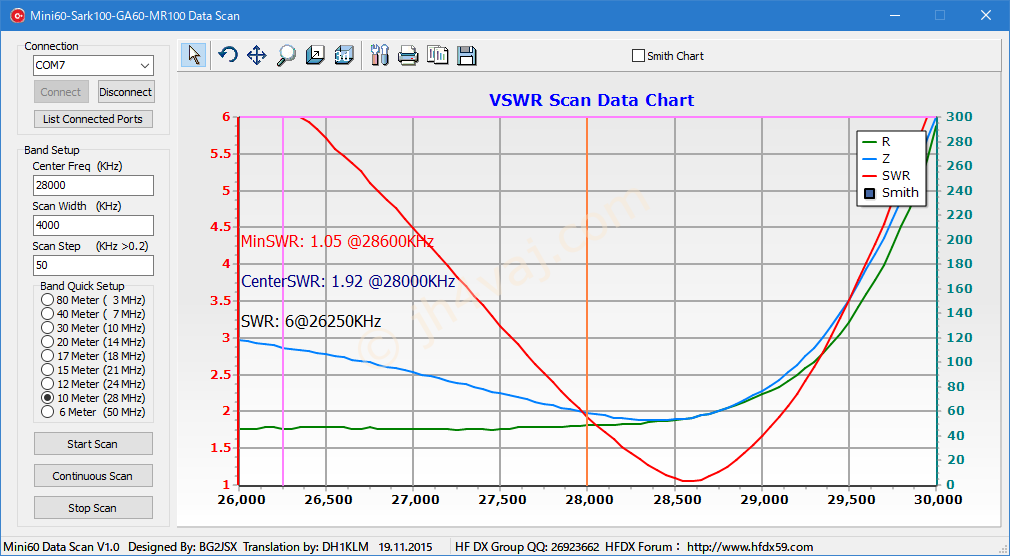

まずは、そのまま測定。

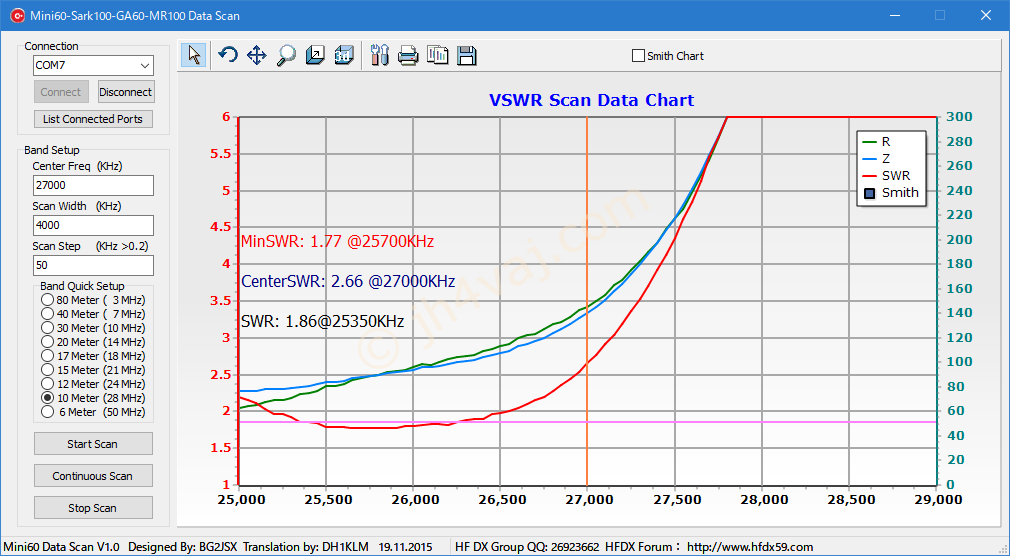

アンテナアナライザの筐体に手を触れた状態。

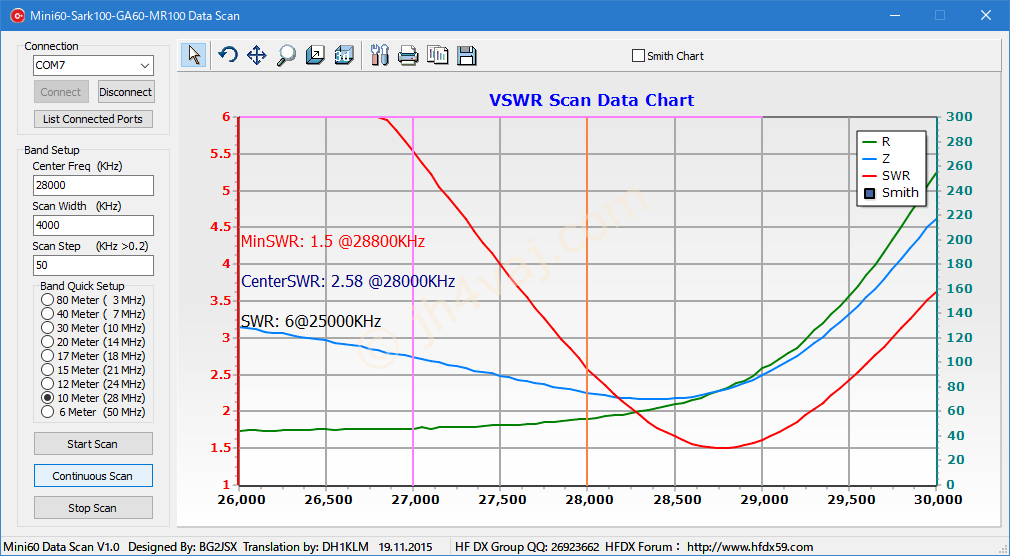

ロッドアンテナの一番上を縮めた状態。

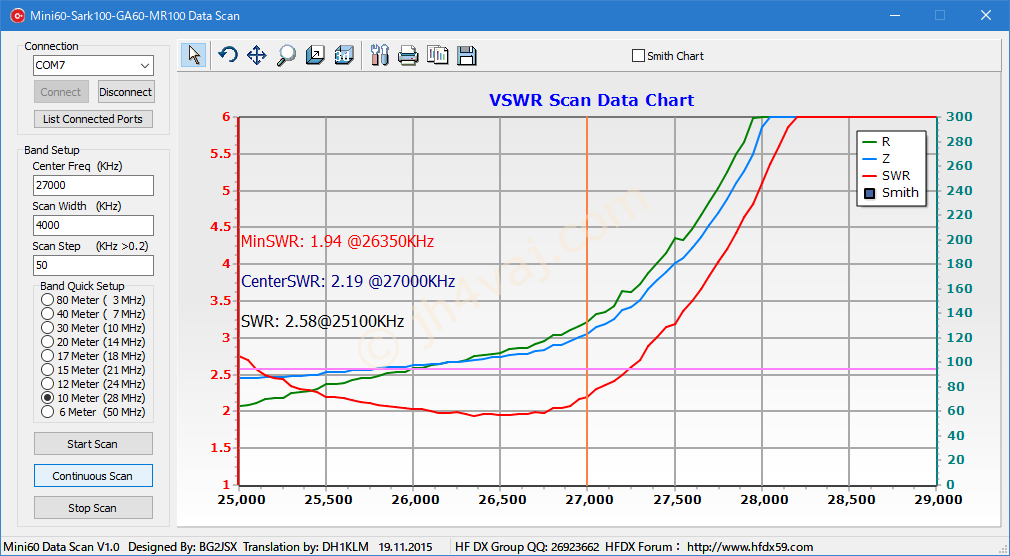

同じく一番上を縮めてアナライザの筐体に手を触れた状態。

なお、いずれも室内での測定。
