TS-690の電源ラインにコモンモードフィルタ

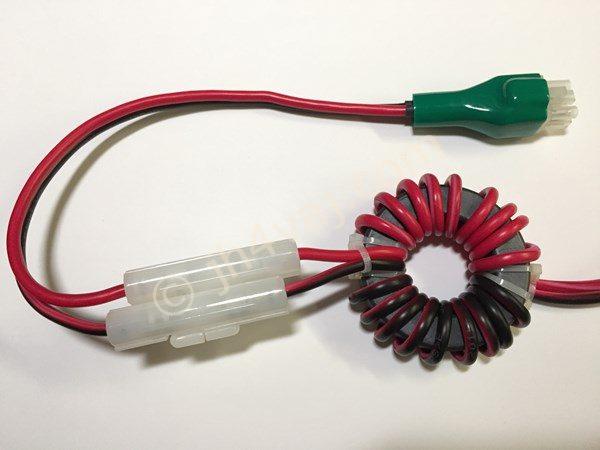

何か障害が出ているわけではないが、転ばぬ先の杖ということで、DCケーブルをトロイダルコアFT240-43に巻きつけておいた。

キャンセル巻きで巻けるだけ巻いた。ケーブルが太いので10回しか巻けていないので、ちょっと心もとないが。また、もっと無線機寄りにしておきたかったけど、フューズが付いているのでこの位置になった。

ちなみに、このDCケーブルはケンウッド純正ではなく、アイコムのケーブル。なぜかピッタリ合う。

巻き方としてはキャンセル巻き(分割巻き)とバイファイラ巻とができるが、TDKの資料によれば、分割巻きは(大電流時の)耐熱面で有利である一方、ディファレンシャルモードでの抵抗が高く、信号を通すのには向かないそうだ。しかし、流すのはDCなので問題なし。

信号に影響を与えず放射ノイズの根源を絶つコモンモードフィルタ
