NanoVNA、予備機を調達したが…

NanoVNAの相場が下がってきた。キャリブレーションキット・同軸ケーブル付き、電池込み、シールド板ありと謳っているもので、送料と合わせてUS$32程度(ケース付きのモデルはもっと高い)。ということで、予備機として一台調達。前はeBayで購入したが、今回はAliExpressで(単純に安かったので)。

AliExpressやeBayでの買い物で、楽天スーパーポイントがもらえる
なんと、AliExpressやeBayで買うと、楽天スーパーポイントがもらえるという方法があった(いつの間にかeBayは撤退した模様。残念)。アヤシゲなものじゃなくて、楽天がやっているサービス。いわゆる「ポイントサイト」。ポイントサイトって...

3月5日発注、19日着。結構早い。配達記録扱い。

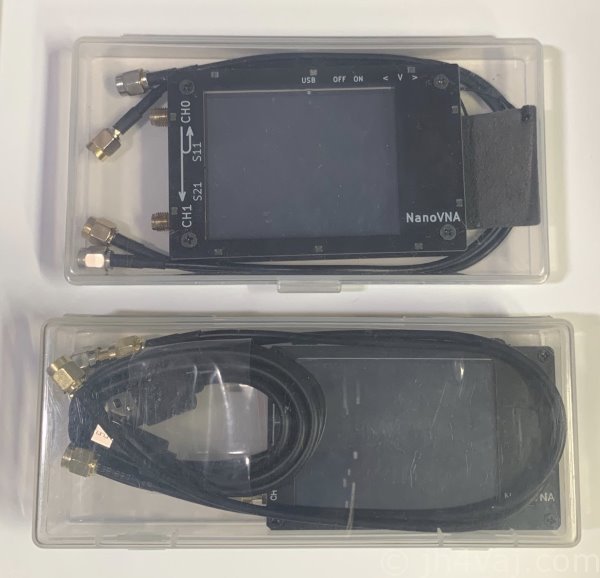

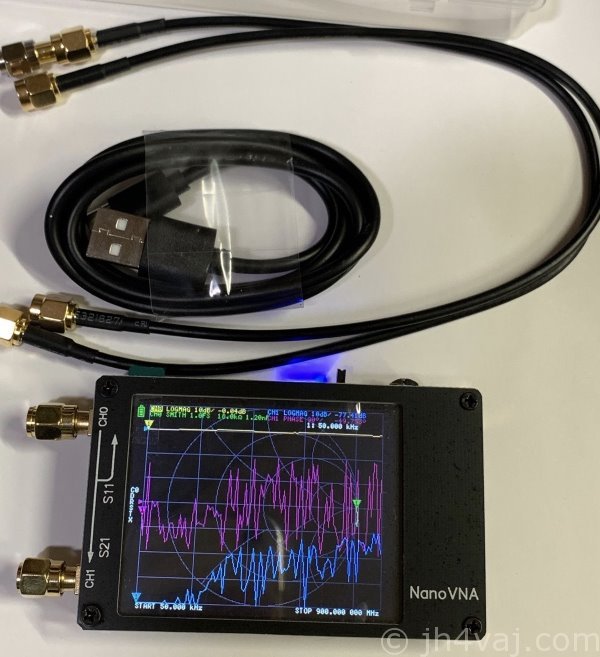

前回のものと比べて、ケースが違う。写真、下が今回のもの、一見スリムだけど、その分、分厚くなっている。なお。上の写真では、前回のものは自作のケースに取り替えており、付属品は入れていない。また、今回のものは(も)NanoVNA本体はビニル袋に入っていたが、それは外している。

電源投入。

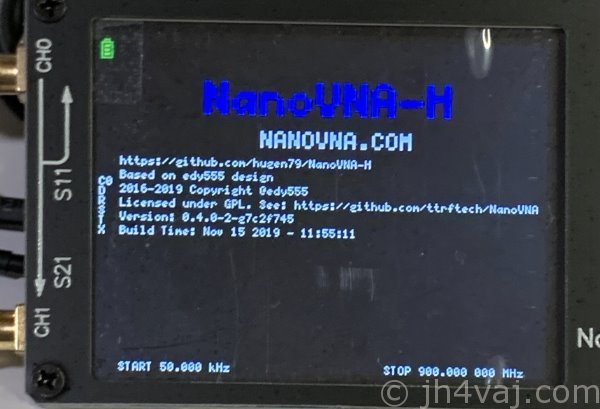

NanoVNA-Hのロゴに、ファームウェアは0.4.0。そこそこ新し目。

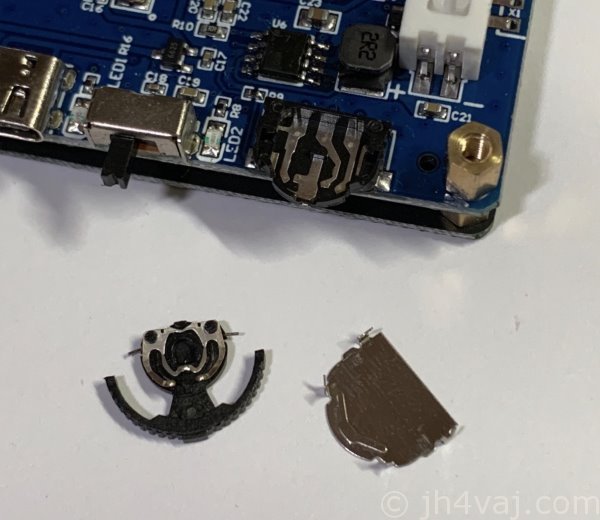

しかし、物理的に問題が。レバースイッチがグラついていておかしい。ちょっといじっていたら、外れた…。

即、Open Dispute。何度かのやり取りで返金してくれることになったけど、「まずはdisputeを取り下げて、PayPalアカウントを知らせろ」と。以前、そう言う業者の要請に応じたらトラブったことがあったので、今回は拒否。「AliExpressの通常の方法で返金してくれ」と突っぱねた。向こうからは、「対応している返金手段はPayPalだけ」と言ってきた。

そして、AliExpressの介入。結局、返品不要の全額返金。もちろん、PayPalではなく、通常のルートで。

しばらくして、返金されていることを確認。これについては、一件落着。しかし、レバースイッチが壊れているの、どうする?まぁ、レバースイッチがなくても使えるけど。

さて、中身。

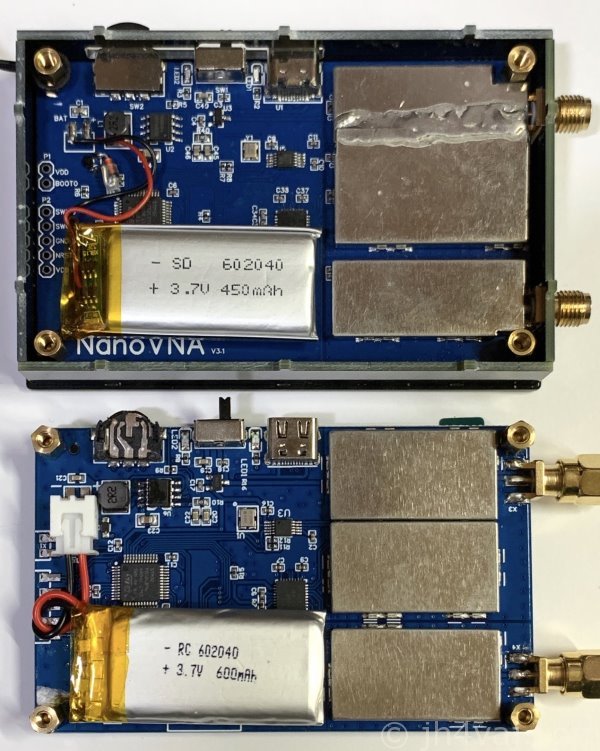

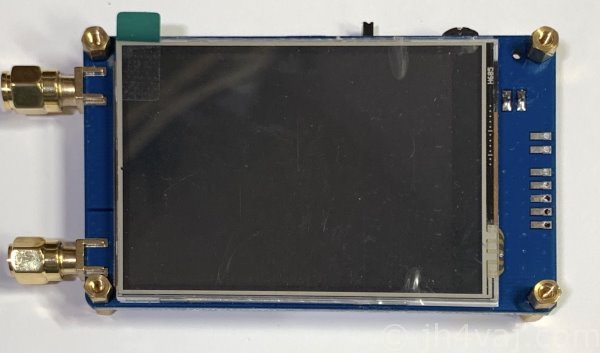

前回のものと比較。上が前回のもので、下が今回のもの。

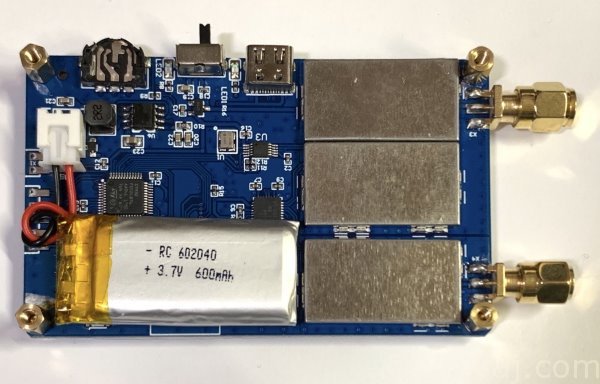

  • バッテリの容量が大きい(600mA)
  • バッテリはコネクタで接続
  • バッテリ電圧検出ダイオード実装済み
  • シールド板の形状が違う
  • 基板が違う(前回のものは、バッテリの下に「NanoVNA V3.1」の印字あり)

もうちょっと細かく見ていく。

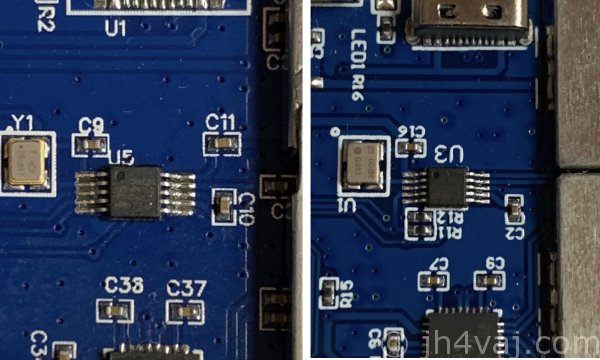

この部分、部品の実装が明らかに違う。部品番号もまったく違っている。左が前回、右が今回。

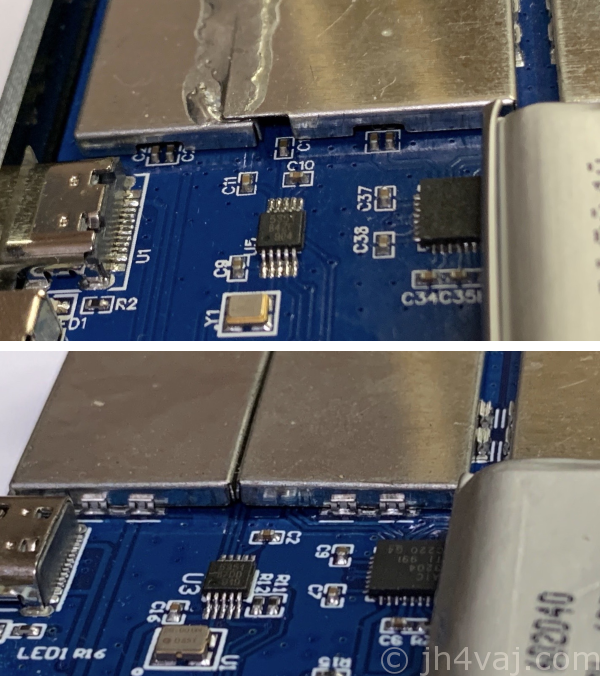

シールド板の固定方法も違う。前回(上)は長辺だけで基板に固定されていたが、今回(下)は四辺すべてが基板に固定されている。シールド板の中はまだ見ていない。

続いてケース(上下パネル)。

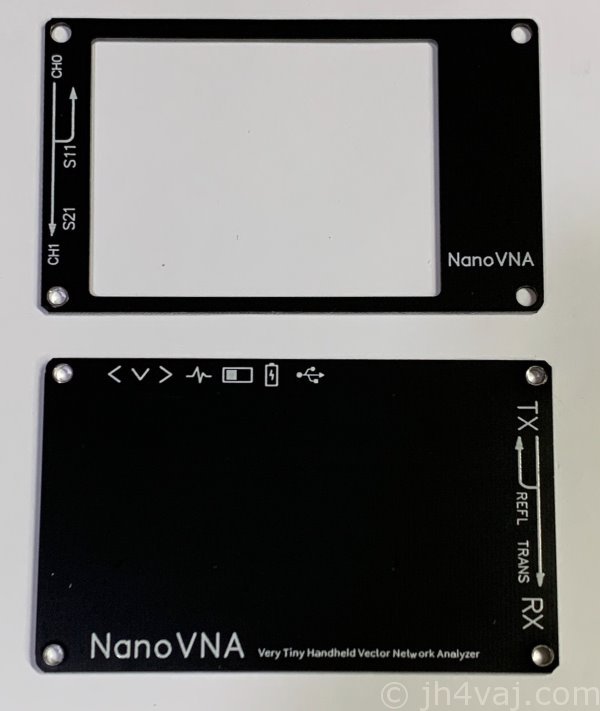

前回は上下ともに薄い基板だったが、今回は下だけは厚手の基板(一般的な厚さの1.6mmだと思う)。色はつや消し黒。

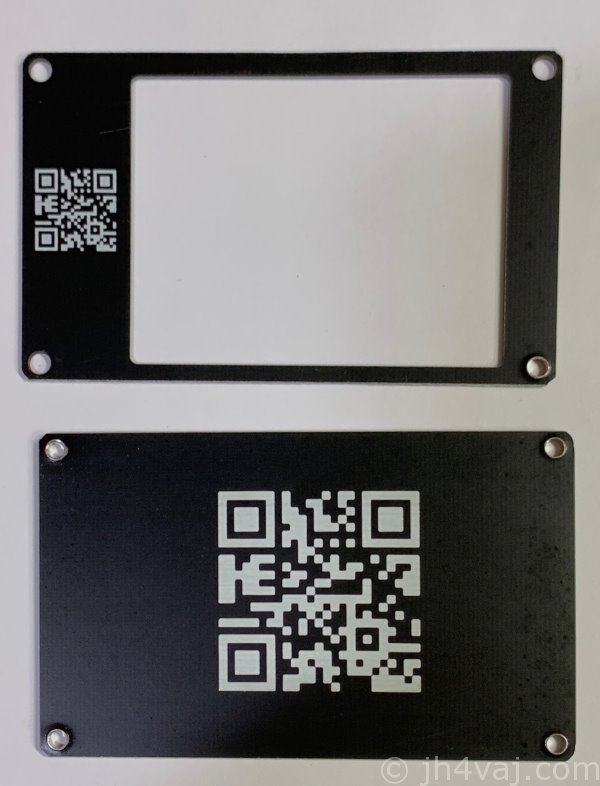

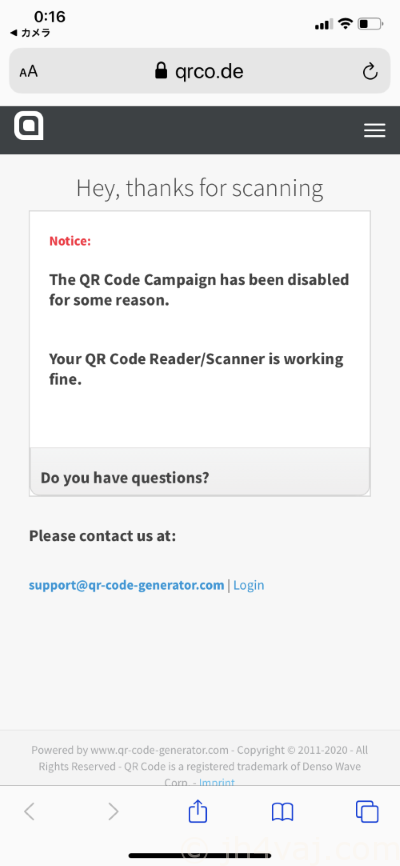

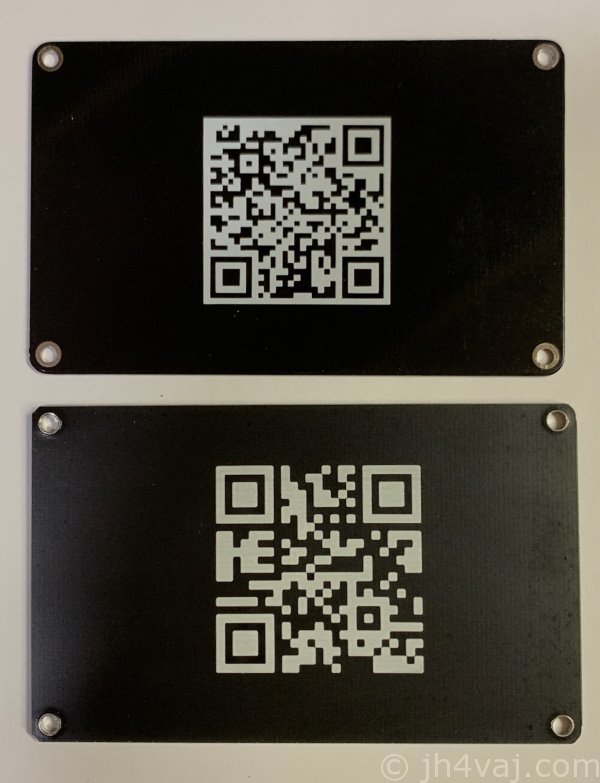

印刷されたQRコードが全然違う。前回のもの(上)は公式サイトと思しきページが開くが、今回のもの(下)はこんなのが。

なんじゃ?

それからネジ。

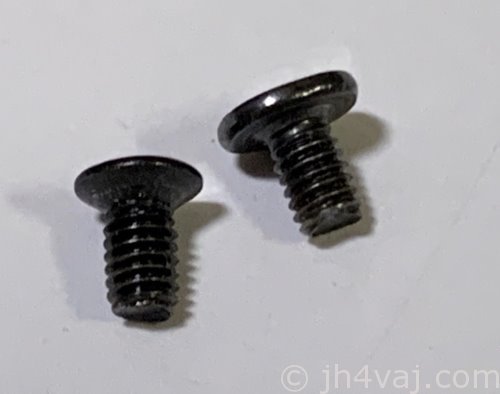

前回は低頭ネジ(右)だったが、今回は皿ネジ(左)。

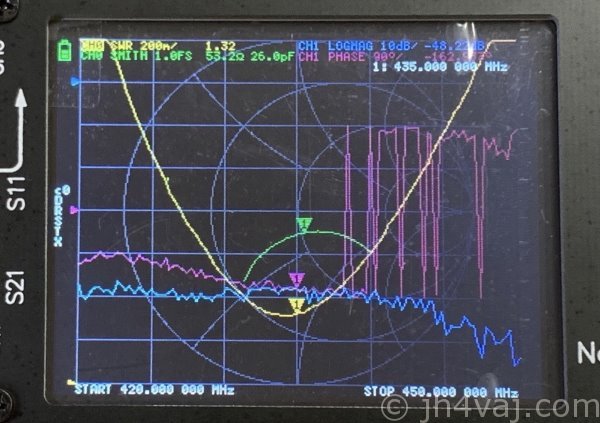

試しに、430のホイップアンテナ。

NanoVNA本体を手で持った状態でこんな感じ。それらしく測れているっぽい。


レバースイッチは秋月で発見。

たぶん、これ。最初に手に入れた白トカゲ版と同じ形状。

二台目はこっちの形状。

見た目の印象と違って、この方が操作しやすい。

高いものじゃないので交換したいけど、まずは、上手く外せるか?
