100Ωダミーロード

秋月の200Ω 2Wのチップ抵抗(サイズは6432M)をSMAコネクタに付けただけ。二本パラなので名目上は4Wだけど、放熱対策をしていないので、そんなにはかけられないだろうが。短時間なら大丈夫かな?しかし、拡大して見ると汚いな…。

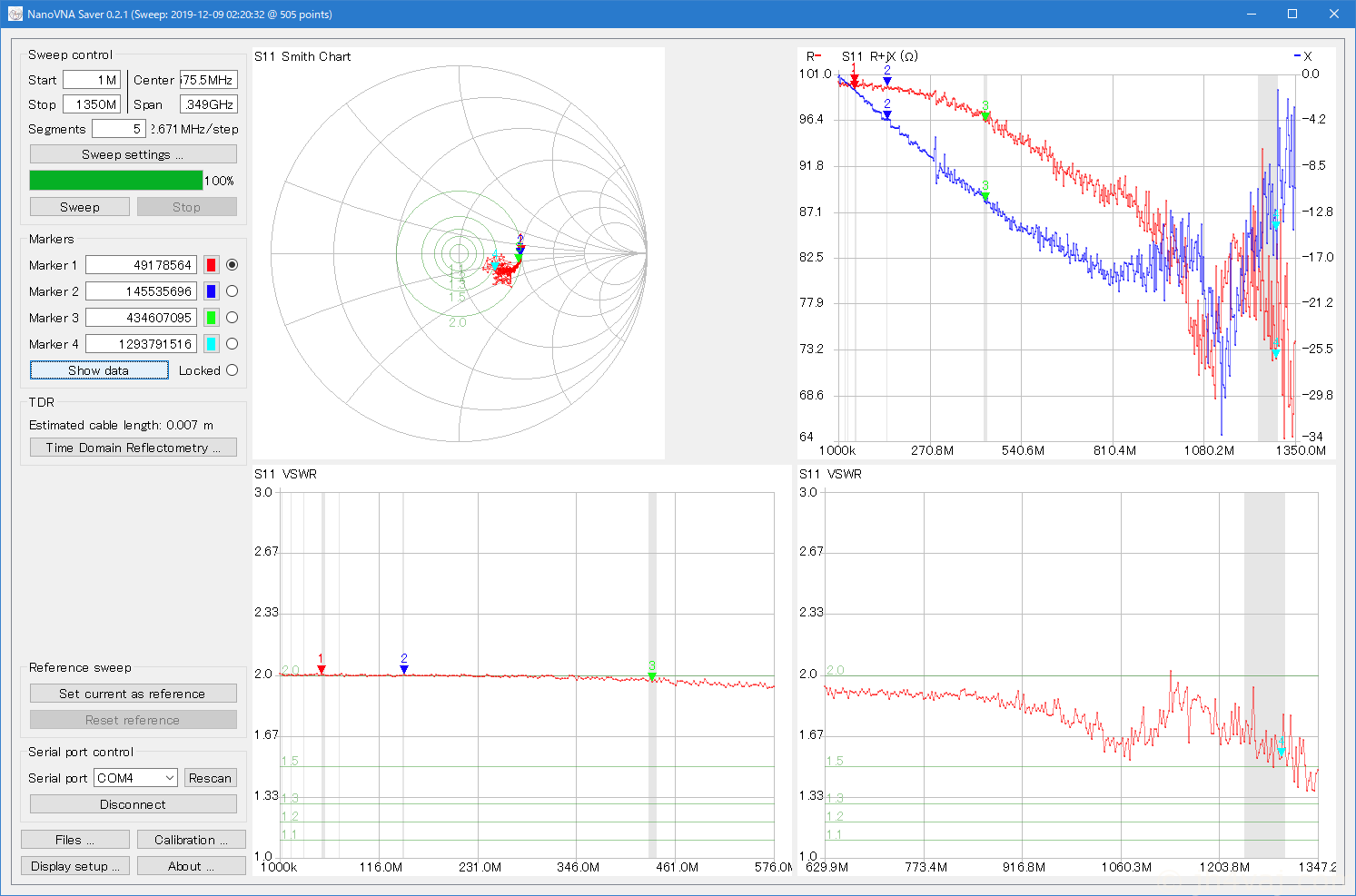

特性をNanoVNAで見てみる。

435MHzくらいまでまぁまぁ使える感じ。高周波用の抵抗ではないことを考えれば優秀かも。しかし、1295MHzはさすがにダメ。まぁ、この辺りだとNanoVNAも怪しくなってくるが。

SWR計でも見てみた。

145MHz、ハンディ機(パワーのレンジは ×10)。SWRは概ね2で、期待通り。

自作
