KT-8900の回路図を発見

以前から時々気になっていたKT-8900というデュアルバンド格安モービル機、何と、回路図が見つかった。

KT-8900とは?

まずは、簡単に仕様など。

  • 周波数範囲: VHF: 136-174MHz、UHF: 400-480MHz
  • 送信出力: VHF: 25W、UHF: 20W
  • 電波型式: F3E
  • メモリ数: 200ch
  • 周波数ステップ: 2.5 / 5 / 6.25 / 10 / 12.5 / 15 / 25 KHz
  • サイズ: 98(W) x 35(H) x 118(D)mm
  • 重量: 408g

メーカ(QYT)サイトはこちら。

MINI KT-8900
http://www.qyt-cn.com/en/pro_info86.html

簡単にいえば、144と430のデュアルバンドFMモービル機。ハガキが100 x 148mmなので、(面積は)それより小さい。それでいて、25/20Wも出る。お値段は、eBayでUS$70~80程度。

⇒ eBayでKT-8900を探す

KT-8900のバリエーション

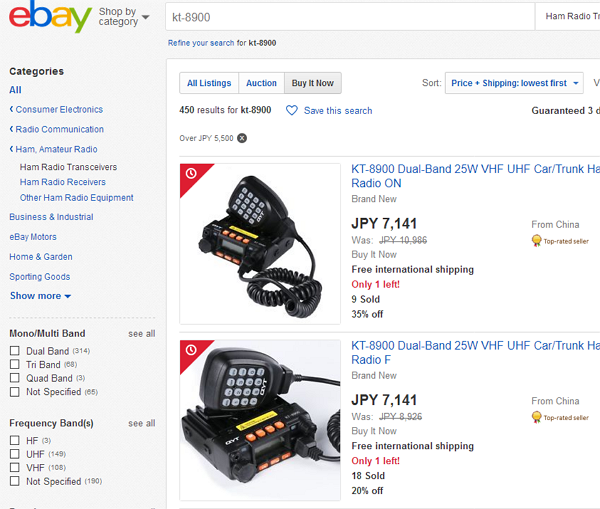

eBayの出品を見ていると、色んなバリエーションがあることに気づく。

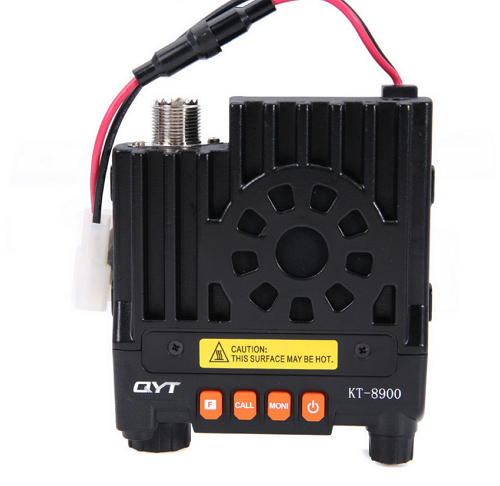

冷却ファンなし

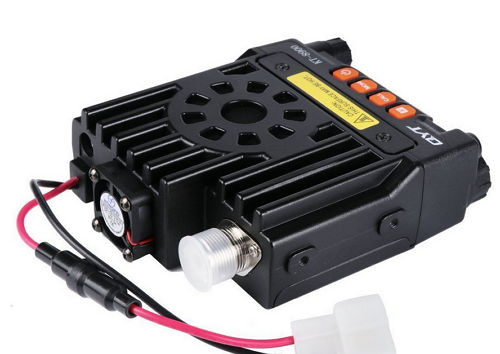

冷却ファン付き(背面)

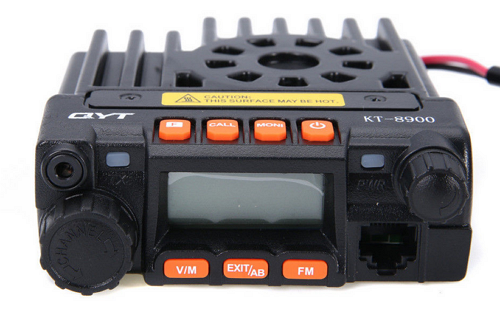

プログラミングケーブル用ジャックが左上

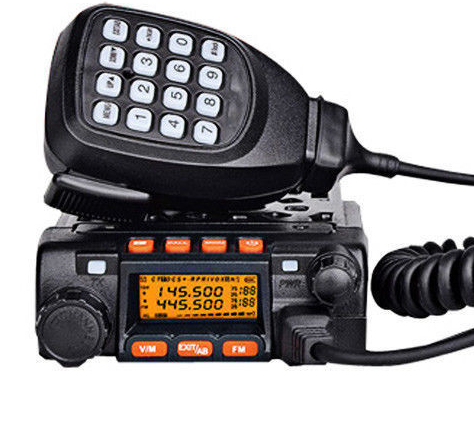

プログラミングケーブル用ジャックが見当たらない

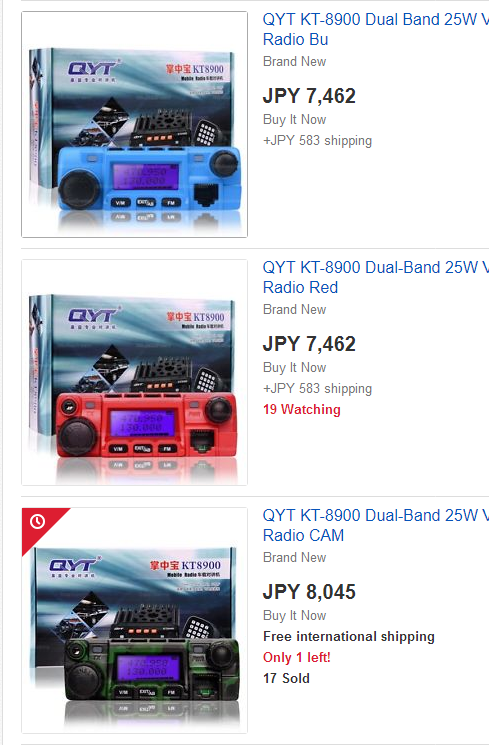

そして、カラーバリエーション

メーカサイトにはこういう情報はないので、こんなに色々バリエーションがあるのか、それともソックリさんなのかは不明。

なお、eBayの出品業者では、一つのページでも写真によって別のバリエーションのもの(例えば、プログラミングジャックがあったりなかったり)する。

ちなみに、BaoFengでもBTECH UV-2501という型番で出していた模様(既にディスコン)。

BTECH UV-2501
https://baofengtech.com/uv-2501

ちなみに、こちらにはマニュアルもある(QYTのサイトではマニュアルは見つからなかった)。

※UV-2501は別物(KT-8900をベースとしたカスタマイズモデル?)みたい。

回路図など

さて、肝心の回路図。

Schematic Diagram QYT KT8900_M (Ver: 1.0)
https://dw1zws.com/site/schematic-diagram-qyt-kt8900_m-ver-1…

Schematic Diagram QYT KT8900_K (Ver: 1.0)
https://dw1zws.com/site/schematic-diagram-qyt-kt8900_k-ver-1…

上がメイン部、下がコントロールパネルのようだ。

この回路図をじっと見ていると、基本的にはUV-5Rと同じことに気づいた。つまり、ものすごく大雑把にいえば、RDA1846というワンチップトランシーバが中心で、これに制御用MCUと電力増幅が付いただけ。これなら、UV-5Rと同じやり方で保証認定取れそう?

内部の写真などはこちらのサイトが詳しい。

QYT KT 8900,Jentai or Moonraker MT-27M..! Review! – G7EOB’s
https://sites.google.com/site/g7eob1/radio/qyt-kt-8900-revie…

こちらを見ると、ファイナルと思しき石には「A9M15」という刻印が見られる。そうすると、先の回路図サイトにある「Download RF finals datasheet here」の先のデータシートは違っていそう。こちらの石(AFT05MS006NT1)では6W程度しか出そうにないので。こちらなら刻印も「A5M06」のはず。「A9M15」を頼りに探してみると、AFT09MS015NT1がマッチしているんじゃないかな。

AFT09MS015NT1
https://www.nxp.com/docs/en/data-sheet/AFT09MS015N.pdf

さて、どうするか?

概ねの金額を考えると、本体がUS$71、プログラミングケーブルがUS$4、合せてUS$75として、ざっくり8,000円。これにTSSの保証認定料3,000円を加えると、11,000円。うーん…。なんか割に合わないなぁ。ついでにPixie(300円くらいの7MHz CW機)でも作って一緒に申請してしまう?

⇒ eBayでPixieを探す

⇒ eBayでKT-8900を探す


残念な続き…

KT-8900、周波数範囲が変更できないっぽい…
KT-8900の回路図が見つかり、これで保証認定のメドが立ったと喜んだのが昨日。これで、UV-5Rのように、周波数範囲を日本仕様に変更・設定して、基板パターンを切るなり、ジャックを埋めてしまえばよかろう。ということで、試しに設定ツールをメー...
