JT65へのFT8の被りか?

WSJT-X 1.8.0 rc1に設定されている周波数を見ると、FT8はJT65の2kHz下に設定されている。なので、FT8はその2kHz内で運用するのが基本なんだろうと思うけど、JT65をモニタしてると被ってくる。そこで、無線機の周波数をずらしてみたら変なことが…。

14.0760MHzから100Hzずつ三段階下げて14.0757MHzにしてみたのが上の図。下にさげたのだから、受信信号は上にズレるはず。650Hz辺りにあったJT65の信号はちゃんと950Hz辺りにズレている。ところが、FT8と思しき信号は下にズレてしまっている。どうしてだろ?本当はここにある信号ではなく、イメージ混信で見えているもの?そうであれば、TS-690の性能が…、ってことかしらん?

どっちにしても、この被りのせいでJT65がデコードできなくなることがあるのには参った。


その後、Twitterでjh8jnfさんから14.0754MHzのFT8の信号が14.0760MHz(QRG)で折返して14.0766MHzに見えているのだろうということ(600Hz下の信号が600Hz上に見える)。式で書くとこうなる。

$$(14.0760 – 14.0754) + 14.0760 = 14.0766$$

したがって、300Hz下げると、次のようになる。

$$(14.0757 – 14.0754) + 14.0757 = 14.0760$$

これが、上のキャプチャで起きていること。

さらに、この仮説の裏付けとも言えるサンプルを取得できた。

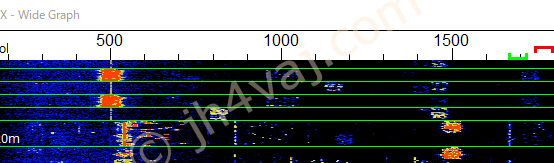

14.0760MHzでJT65を受信中に1500Hzあたりに強力なFT8と思しき信号が見える。そこで、モードをFT8に変更(FT8のQRGはJT65のそれの2kHz下に設定されている)。上の仮説通り、14.0740MHzに対して500Hz、すなわち、14.0760MHzに対して1500Hz下の14.0745MHzに強力な信号が見える。やはり、どうやら、強力な信号があると、その影像信号が見えてしまうようだ。ちなみに、+3dBの3エリアの局だった。

これでJT65の信号がデコードしにくくなってしまうのは困ったと思ったけど、QRGを下げれば目的のJT65の信号は上にズレ、影像のFT8の信号は下にズレてくれるため重なりは解消できる。これでしのぐしかないかな。
