KTR-12のファームウェア書換え

ファームウェアを書き換えるにはライタが必要。ライタと言ってもUSBシリアルで良いようだ。KTR-12のマニュアルには、使用できる市販の基板（モジュール）やケーブルの情報も記載されている。そういうのを使えば良いのだろうけど、BFO基板などを作ったので、そのついでに、これも基板を作った。

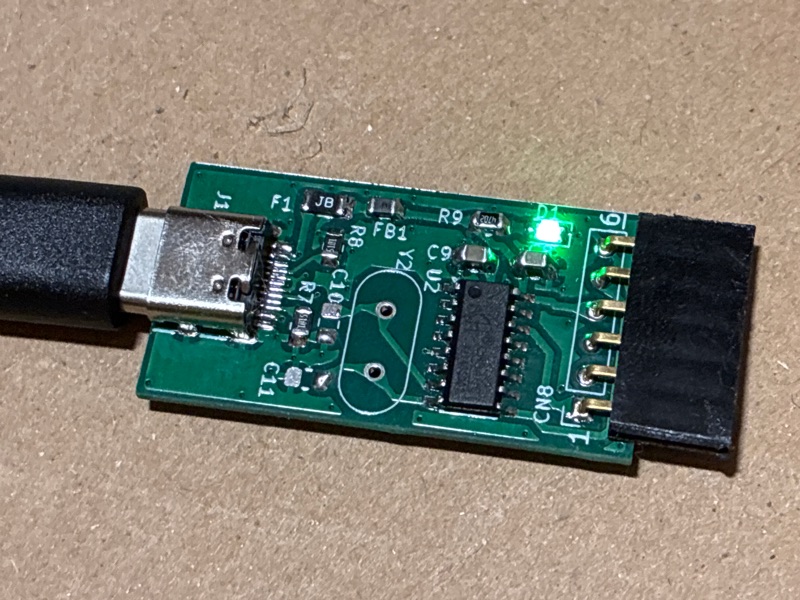

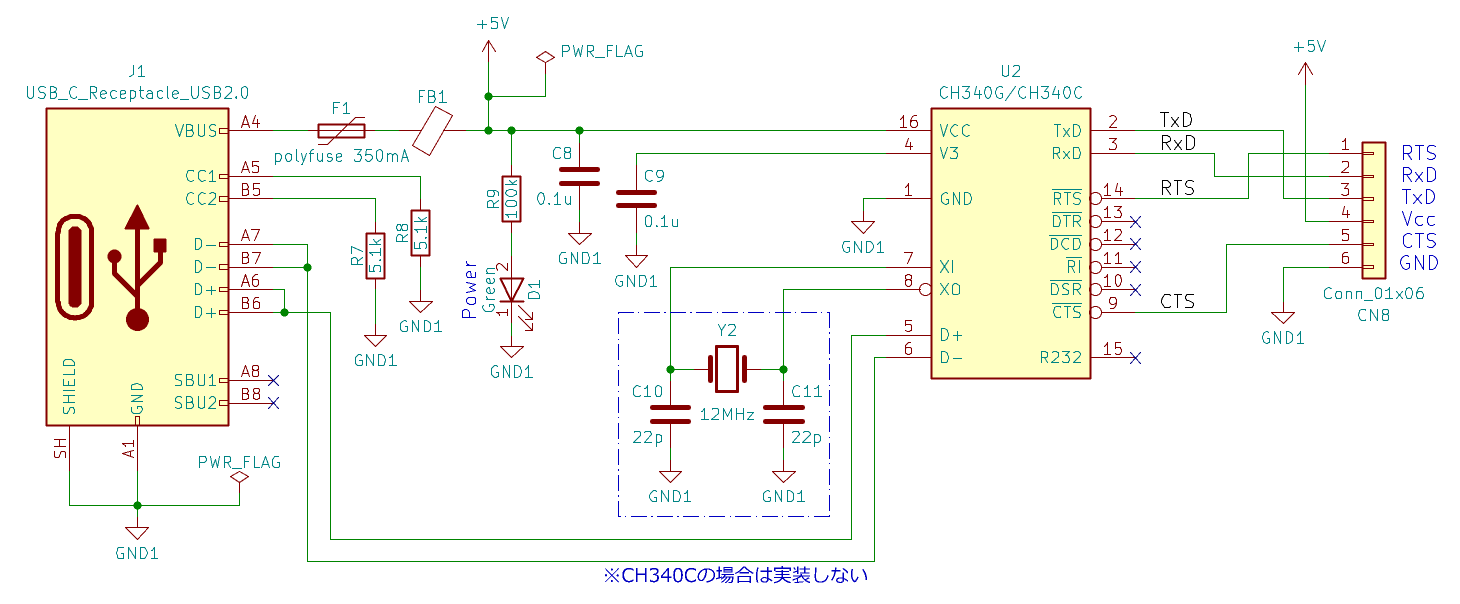

CH340Cをシンプルに載せただけ。CH340Cはクロックを内蔵しているが、外付けクロックのCH340Gにも対応できるようにしておいた（水晶とコンデンサを取り付けるだけ）。

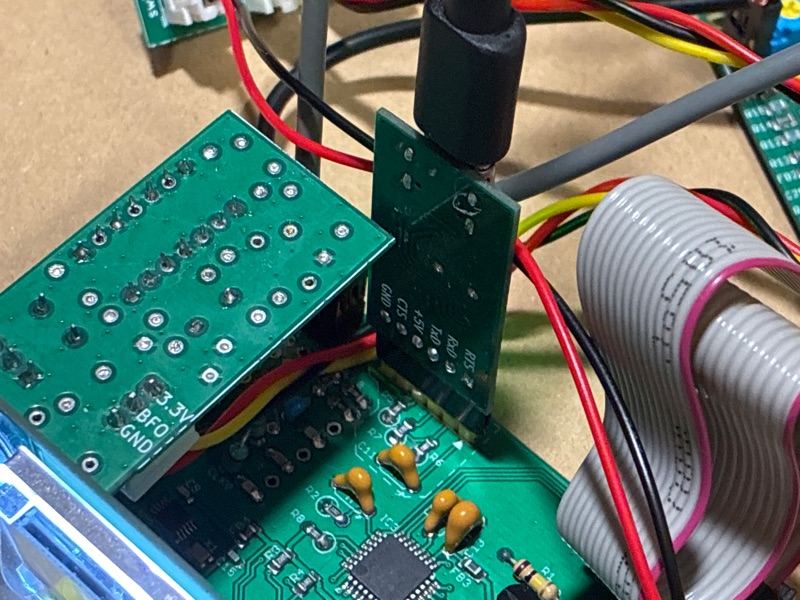

KTR-12に取り付けてみる。

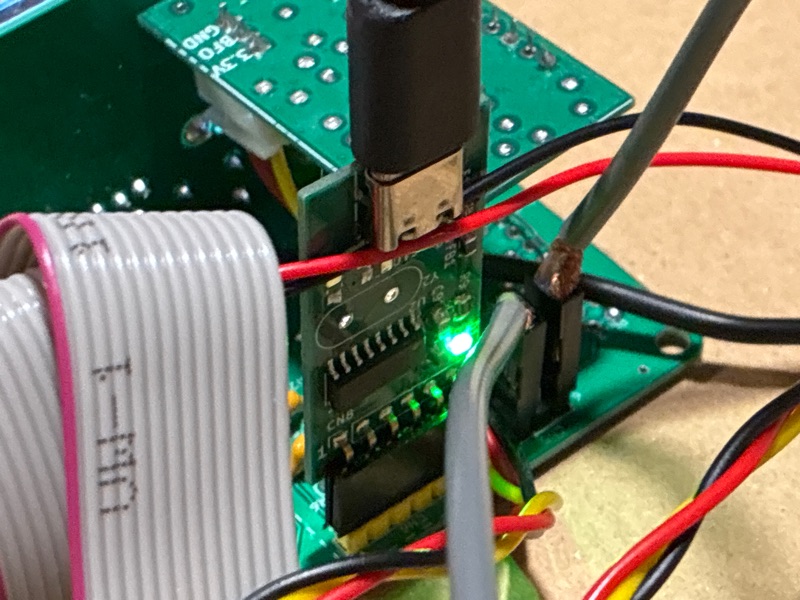

うーん、BFO基板に当たってしまう。考慮不足。BFO基板をあと2mmくらい小さく作ればよかった。まぁ、それでも挿せはする。

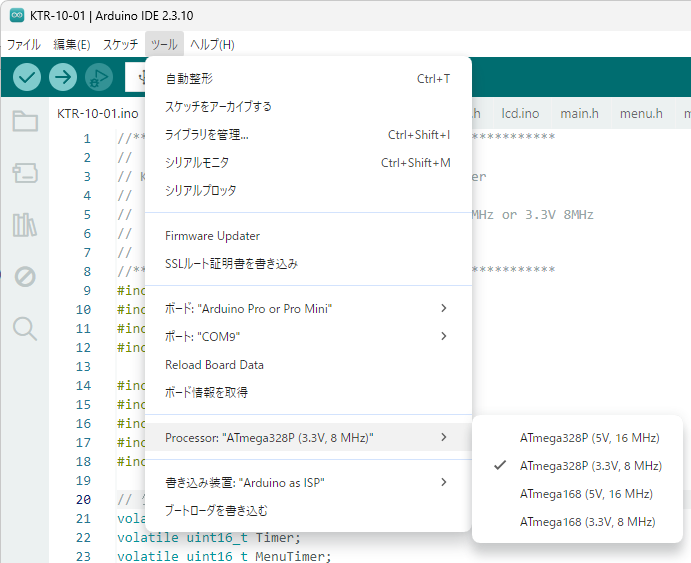

ファームウェアのソースコードをダウンロードして、ボード情報などを指定のとおりに設定する。

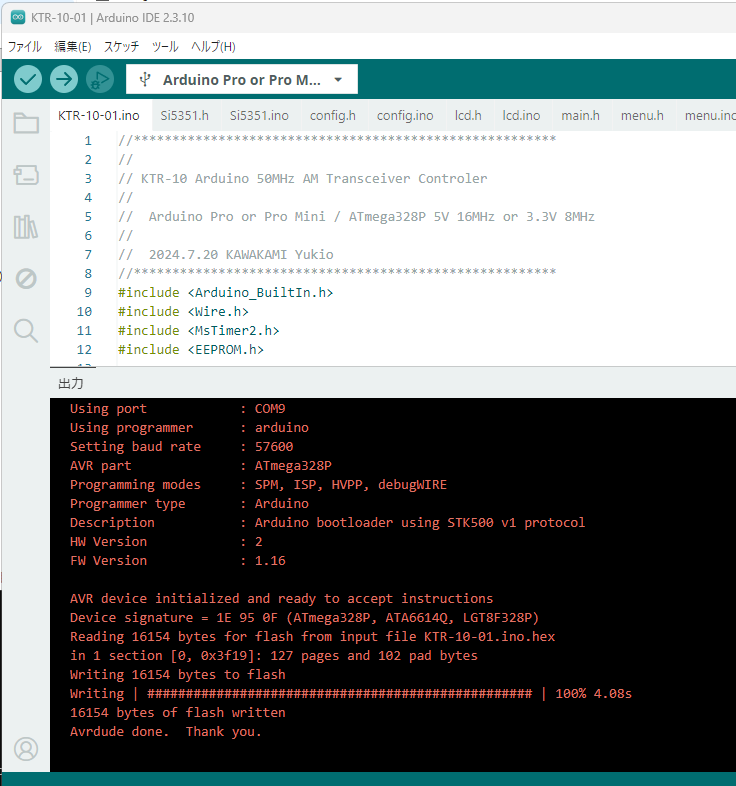

コンパイル、書き込み。

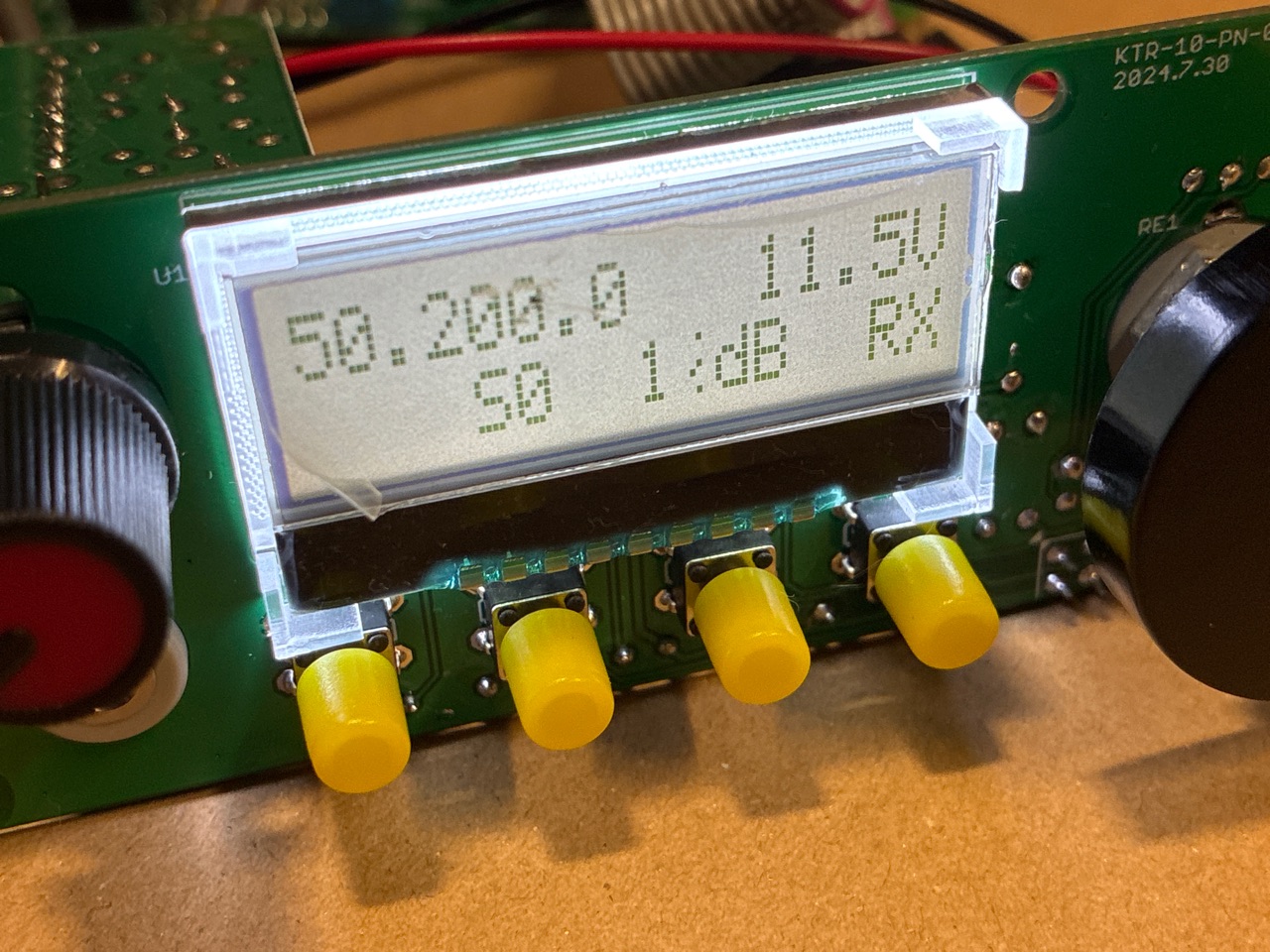

書込みが終了し、無事立ち上がった。何も変らないけれど。

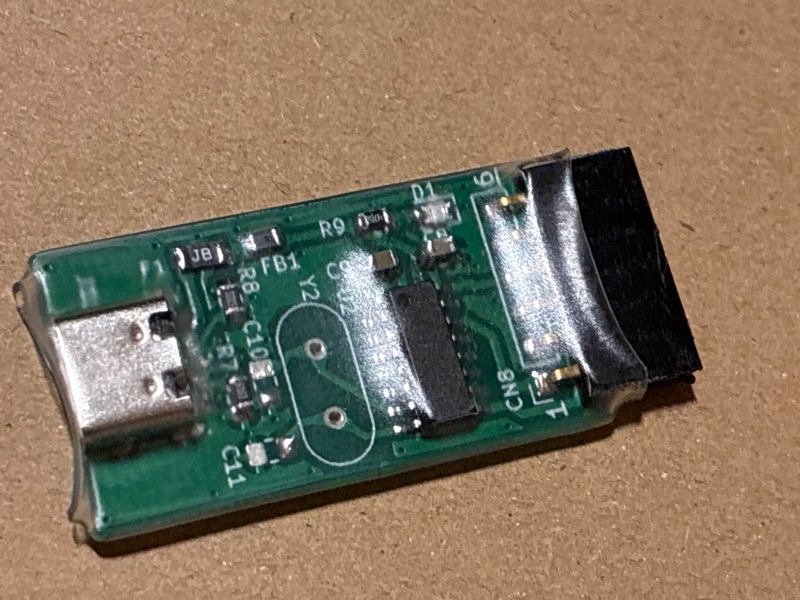

OKのようなので、熱収縮チューブを被せておいた。
