uBITX、新バージョン(r4)がリリースされた

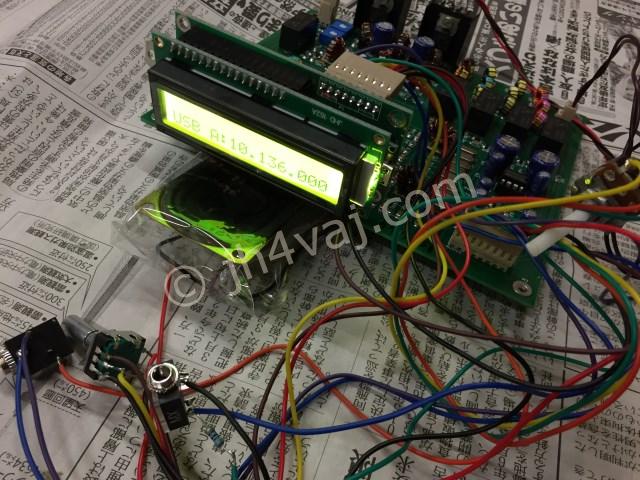

uBITX、こないだ手元に届いたばかりなのに、もう、新版がリリースされた。まぁ、仕方あるまいが。

The new uBITX boards are here
https://groups.io/g/BITX20/topic/20335948#50421

旧版との違いは以下。

  • オーディオ部がディスクリートTr構成に(TDA2822破損のトラブル対策だろう)
  • 送受信切替時のオーディオ問題解消(ポップ音のことか?)
  • 28MHzでの送信出力が4Wに増加(コンデンサを一つ変えたらしい)
  • 基板上に「ジャンプポイント」を追加(CWフィルタなどの追加の実験に)
  • 値上げ(+US$20)

新旧回路図のリンクはこちら。

旧(v3)
http://www.hfsignals.com/wp-content/uploads/2017/12/ubitxv3….

新(r4)
http://www.hfsignals.com/wp-content/uploads/2017/12/ubitxr4….

※旧は「v」で、新は「r」みたい。細かいことは気にしない。

オーディオアンプに関しては、

Builders with the earlier versions can try this audio amplifier as an outboard amplifier.

とあるので、この部分の回路を抜き出しておく。

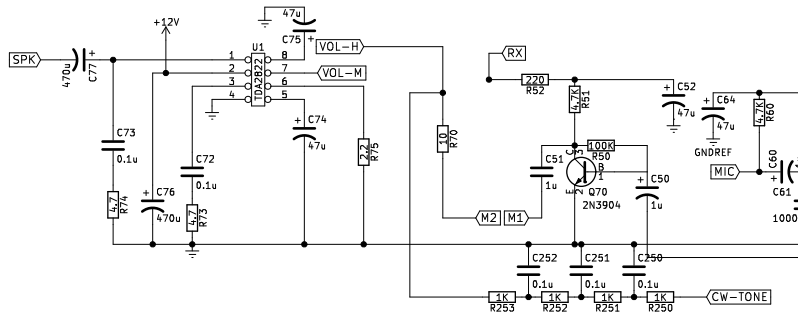

旧(v3)

新(r4)

Q74周りがポップ音対策かな?

CW-TONEからのR253が10kΩに変更されている。M2からのR70が10Ωから1kΩに変更。

続いては、ファイナル周り。ハイバンドでの出力アップは非常に嬉しい。回路の変更もコンデンサ一つだけとか。

C81 was changed to 470pf this is located on the base of Q90 the first driver stage.

Re: The new uBITX boards are here

ということで、新旧のファイナル部回路の比較。Q90はかなり前の段階のTr。下の図では左端の上段。C81の位置は上で引用したコメントには「base」と書かれているけれど、回路図を見るとエミッタに入っている。0.1µFを470pFに変更したらしい。でも、それだけじゃなくて、そのC81にシリーズに入っている抵抗(R83)も10Ωが2.2Ωに変更されている。

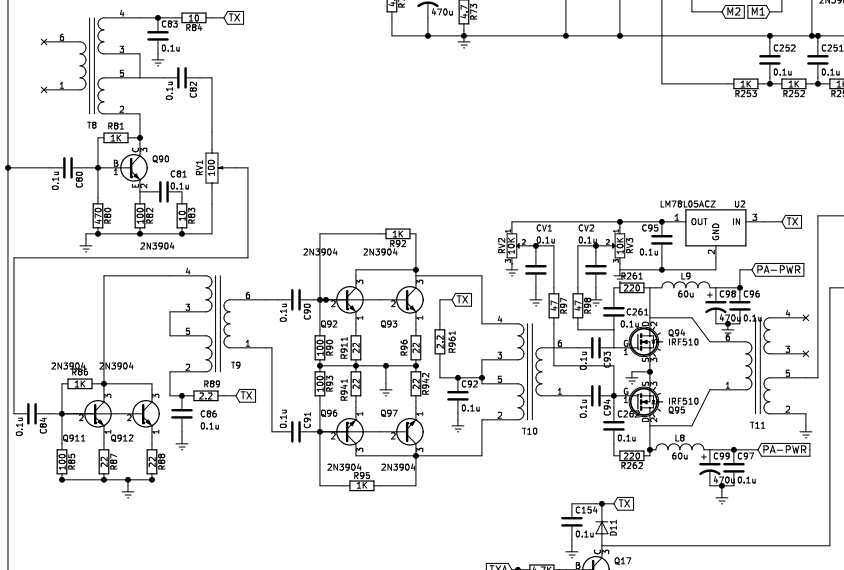

旧(v3)

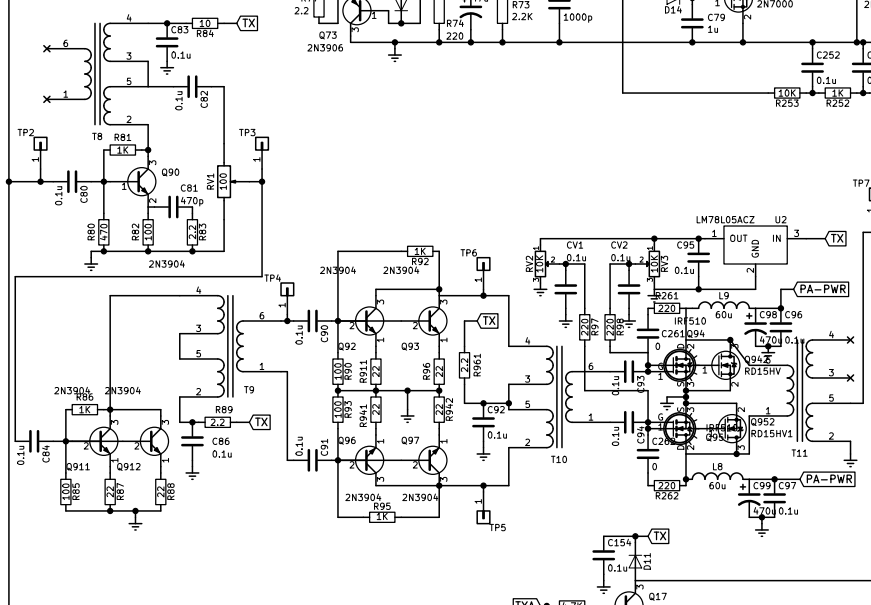

新(r4)

しかし、それにしても新版のファイナル部、最終段のFETのところグチャグチャしてるぞ。どうなってるんだ、これ?別のEFTをパラにしている?

まとめのコメントがあった。

I suggest waiting for Allison to report back on what she recommends before doing any serious surgery.
In the meantime, perhaps try Farhan’s v4 changes to bring up the power on the high bands somewhat:
1) Remove C261, C262 (drain to gate feedback on IRF510’s)
2) Change C81 to 470pf (at Q90 emitter)
3) Change R83 to 2.2 ohms (at Q90 emitter)
Then adjust RV1 appropriately for sufficient power, not so much power that there is distortion on any band.

There are some in the forum who stand firmly on principle,
they don’t want no $0.50 automobile turn signal blinker FET in their gosh darn ham rig final.
If that’s you, by all means swap out the IRF510’s with RD15/RD16’s.
Others (such as I) have other principles.
Cheap is good. 😉

Re: The new uBITX boards are here

やはり、C81はQ90のエミッタ側で、R83の定数も変更になっているようだ。

C261、C262は、新版の回路図では容量が0になっている。

ファイナルのFETは、希望によって(高出力を望むなら)交換ということかな?

さらに、R97とR98が47Ωから220Ωに変更になっている(Q94/95のゲート側)。実験的に決めたらしいけど、よくわからない。このコメントからの流れ。

Re: The new uBITX boards are here

【追記】
V4基板の写真(r4ではなく、V4と表記されている)。

uBitx V4 pic
https://groups.io/g/BITX20/message/51796
