「NanoVNA測定で電子回路マスタ」の中でLやCなどの測定に使っているジグですが、あれは以前頒布していたもので、すでに頒布は終了しています。
今回、この本が出版されることになったので、せっかくですから少しばかり復活させることにしました。復活頒布するのは、一番上の写真のものだけ。以前頒布していたものの中の「タイプ4」です（以前はゴム足をつけていましたが、今回の頒布品にはゴム足は含まれません）。
このジグで測定できるのはHF程度まで。周波数が高くなると配線長の影響が大きくなりますので。

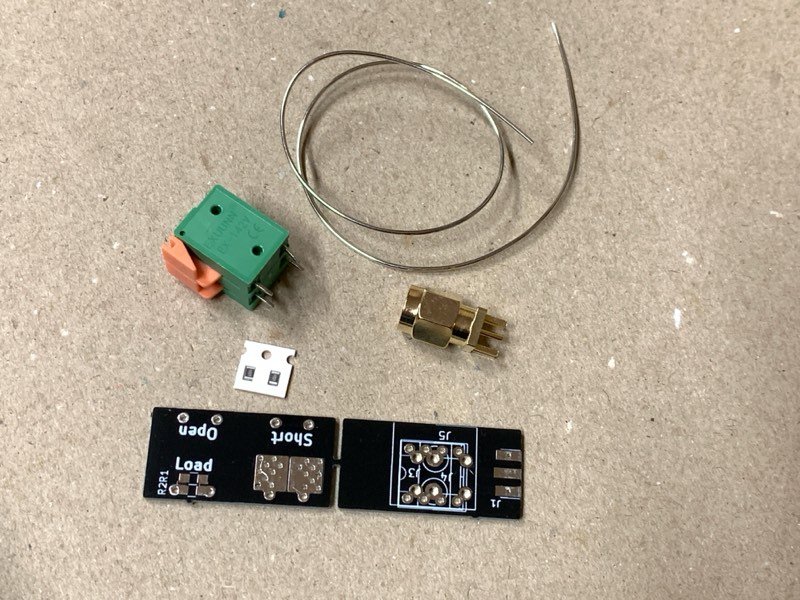

頒布品はキットです。内容物は以下の通り。
| 基板 | 1セット |
| チップ抵抗 49.9Ω | 1（予備あり） |
| ターミナルブロック（ワンタッチ式） | 1 |
| 0.8mm スズメッキ線 | 適量 |
| SMA-Pコネクタ | 1 |
基板連結していますので、分割してください。手で折り曲げれば分割できます。バリはヤスリで取ってください。基板製造の都合により、連結方法がいくつかありますが、内容は同じです。

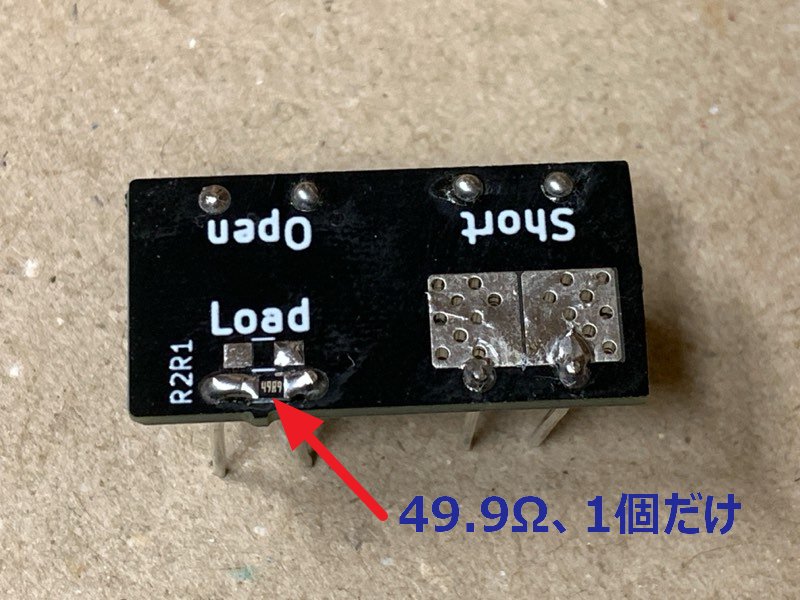

チップ抵抗49.9Ωは二個添付していますが、一個だけハンダ付けします（残りは予備です）。パッドが二つ分あるのは、100Ωの抵抗でも使えるようにしたためです。

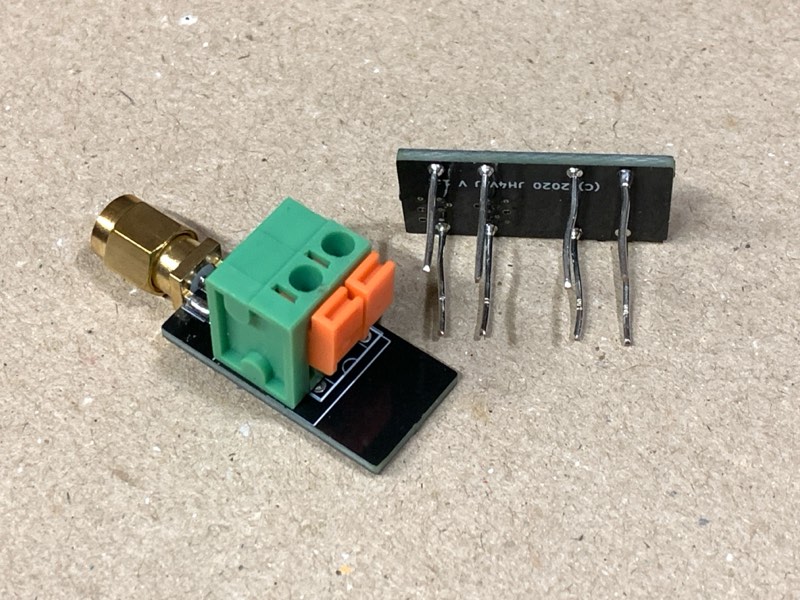

その他は写真を参考に組み立ててください。
使い方は「NanoVNA測定で電子回路マスタ」や過去の頒布ページを参照してください。
【注意】
- 部品の調達の都合上、上の写真とは異なる場合があります。
- 資源の有効活用のため、梱包材は再利用することがあります。ご了承ください。
- 仕様や頒布価格は予告なく変更することがあります。
- 本機の組立てや使用による怪我・事故等には責任を負いません。
【頒布】
- 頒布価格: 500円
- 送料: 230円（クリックポスト）
- 支払い方法: 銀行振込
【申込みフォーム】
こちらにご入力いただいたメールアドレス宛に、追って、振込先等をお知らせします。入力ミスのないようお願いします。また、ここにご住所等は書かないようにお願いします。
※これは申込み専用フォームです。申込み以外（問合せ等）には使用できません。
このフォームでお申し込みいただいた時点では、注文が確定されるわけではありません。タイミングによっては、在庫が切れている場合もあります。自動注文システムではなく手動での対応ですので、何卒、ご了承下さい。
