CG-3000のノイズ対策 – シールドボックスの改良

前回までのお話:
CG-3000の制御部をシールドしたら2m FMメインへのノイズが抑えられたものの、CG-3000のチューニングがされにくくなってしまった。

CG-3000のノイズ対策 – 制御部をシールド
CG-3000からのノイズが2m FMのメイン(145.00MHz)に入る件、これまでの対策である程度は収まっていた。 しかし、それから日が経つに連れ(?)再び悪化。以前より悪くなり、Sメータで2を超えるようなことも。そう言う状態では、当然...

だましだまし使っていたけど、なかなかチューニングせず、ものすごく効率が悪い。ということで、原因追求と対策が今回の課題。

これまでの挙動から感じるのは、ひょっとすると「チューニングできている」と判断されてしまって、それでチューニング動作を行わないんじゃなかろうかということ。まずは、これを確認する。

CG-3000には、チューニング状態を表すLEDの出力が出ている。それを使って、自作のコントロールボックスを作る記事もある。それについてはこちらの記事の中。

CG-3000のリモートコントロール
CG-3000は屋外に設置するが、手元で電源を入り切りできるようにしておかないと不便。理由は、SWRが中途半端なところでチューニングと判断されることがあるため。そこから抜けるには、電源を一旦切らなければいけない。言い換えれば、電源を切れば、...

手元の電源スイッチボックスにチューニングLEDを付けることも検討したけど、ケーブルが三芯になってしまうのが面倒でやめた。今になって「やっておけばよかった」と思うが後の祭り。今さら言っても始まらないので、CG-3000本体を下ろして、中にLEDを付けて確認する。

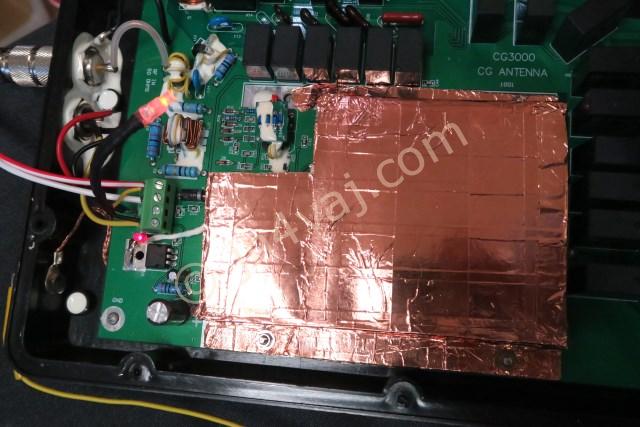

こんな感じで、ターミナルのところにLEDを付けた。「ドライブ能力がわからない」という話もあったので、超高輝度LEDを使った(実測で0.6mAほど。これくらいなら問題なかろう)。ついでに、予定外だったけど、電源LEDも付けた。こっちは普通のLED。電源ランプだから緑にしようかと思ったけど、基板が緑なので、わかりやすさ優先で赤にした。

結果は予想通り。電源をつないだだけで、チューニングLEDが点灯。SWRが下がっている状態とみなされている。これじゃチューニング動作は開始されるわけがない。

問題は、これが故障じゃないのか、ということ。

この問題が起きるようになったのは、制御部をシールドボックスで囲ってから。なので、一旦、シールドボックスを外してみた。基板裏にも付けているけど、取るのが面倒なので、とりあえず、上側だけ外した。

結果。電源を投入しただけではチューニングLEDは点灯せず。無線機を送信状態にすると見事にリレーがガシャガシャ動く。バンドを替えたり、電源を再投入したりした。問題なくチューニング動作をやってくれる。ということで、故障はしていない。良かった。

ここまでは、「原状回復」。このままでは、最初の問題の2m FMメインチャネルへのノイズが出てしまう。

気になっているのは、制御部に後で取ってつけたような小さな追加基板があること。SWR検出部と思しきところにも近そうだし。ということで、この部分のシールドをやめてみる。ボール紙に銅箔テープを貼っただけのシールドボックスなのけ切るのは簡単。

結果は良好。これならチューニング動作は問題なく行われる。2m FMメインへのノイズは、全体をシールドしていたときよりも若干増えた感じを受ける。 CG-3000のチューニング動作時にリレーがガチャガチャするのに合わせて2m機(TR-751)のSメータがピクピクする。とは言え、シールド前のようにスケルチが開くほどではない。

これで様子を見ることにしよう。

それから、今更ながら気づいたのだけど、ケースのゴムパッキン。気をつけないと外にはみ出した状態でネジを締めてしまうことがある。以前、一度内部に水が侵入していたことがあるのは、こういう状態だったのだろう。蓋を閉める祭に、ゴムパッキンが外にはみ出ていないか要チェック。


【続き】

CG-3000のノイズ対策 – トラップコイルを挿入
CG-3000からの2m FMメイン(145.00MHz)へのノイズに悩まされている話の続き。 放射源の確認 これまで、CG-3000からのノイズの発生を防ぐ方策で何とか押さえ込んできた。 しかし、これでもまだなお日によってはノイズが発生し...
