これらの検討を元に、以下の条件でシミュレーションを行う。

  • フィルタの構成は、オペアンプによる「多重帰還形4次BPF」
  • 「ざわざわシミュレータ」で設計し、LTSpiceでE24系抵抗値に落とし込む
  • 中心周波数(fc)は、600 / 700 / 800 Hzの三つ
  • バンド幅(BW)は、200 / 300 / 500 Hzの三種類
  • バンド幅は-3dBの通過帯域とする
  • BPFを通すと聴感上のレベルが下がるので、フィルタに+2dBのゲインを持たせる
  • 値の読取りはLTSpiceのグラフから
  • 中心周波数は、ピークから-3dBの点の上下の周波数(fl、fh)を読み取り、幾何平均を求める(\(f_c=\sqrt{f_l f_h}\))
以下に示すデータはミュレーションによるものです。実際のデバイス/回路でこの通りに動作することを保証するものではありません。また、シミュレーション結果自体も確かさの保証しません。ご了承下さい。

fc: 800Hz

200Hz

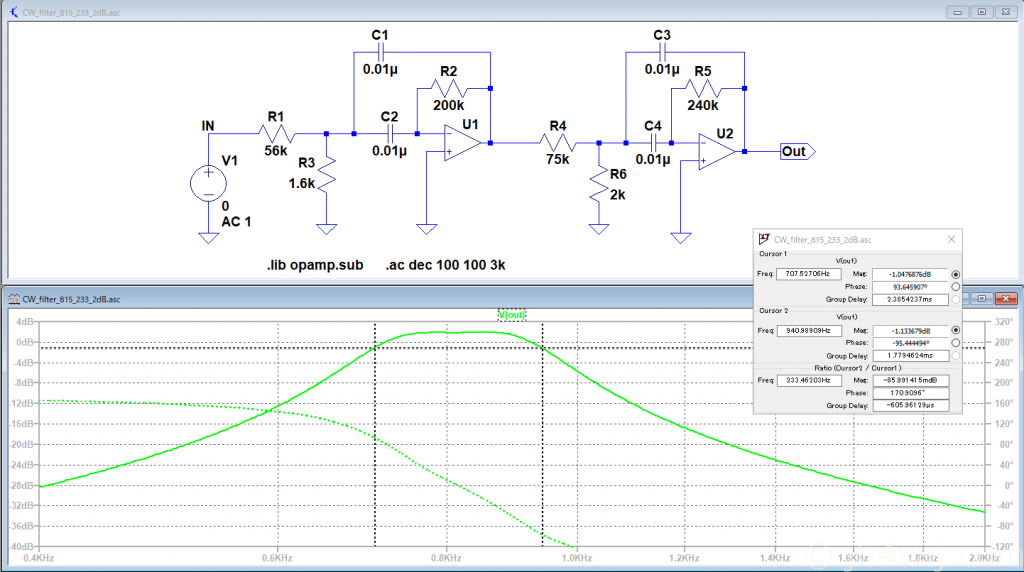

815Hz / 233Hz

※クリックで拡大します(以下も同様)

300Hz

800Hz / 290Hz

500Hz

798Hz / 510Hz

fc:700Hz

200Hz

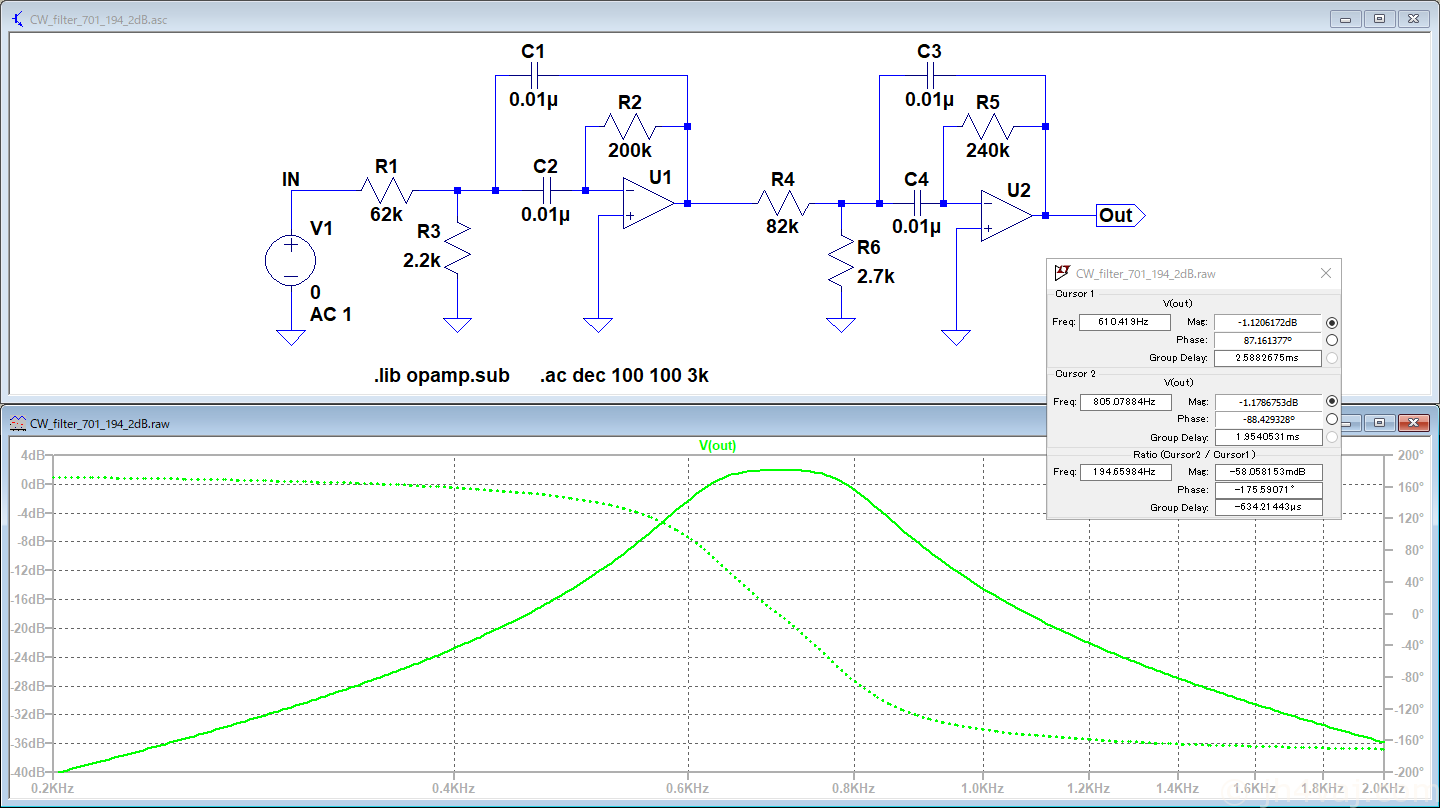

701Hz / 194Hz

300Hz

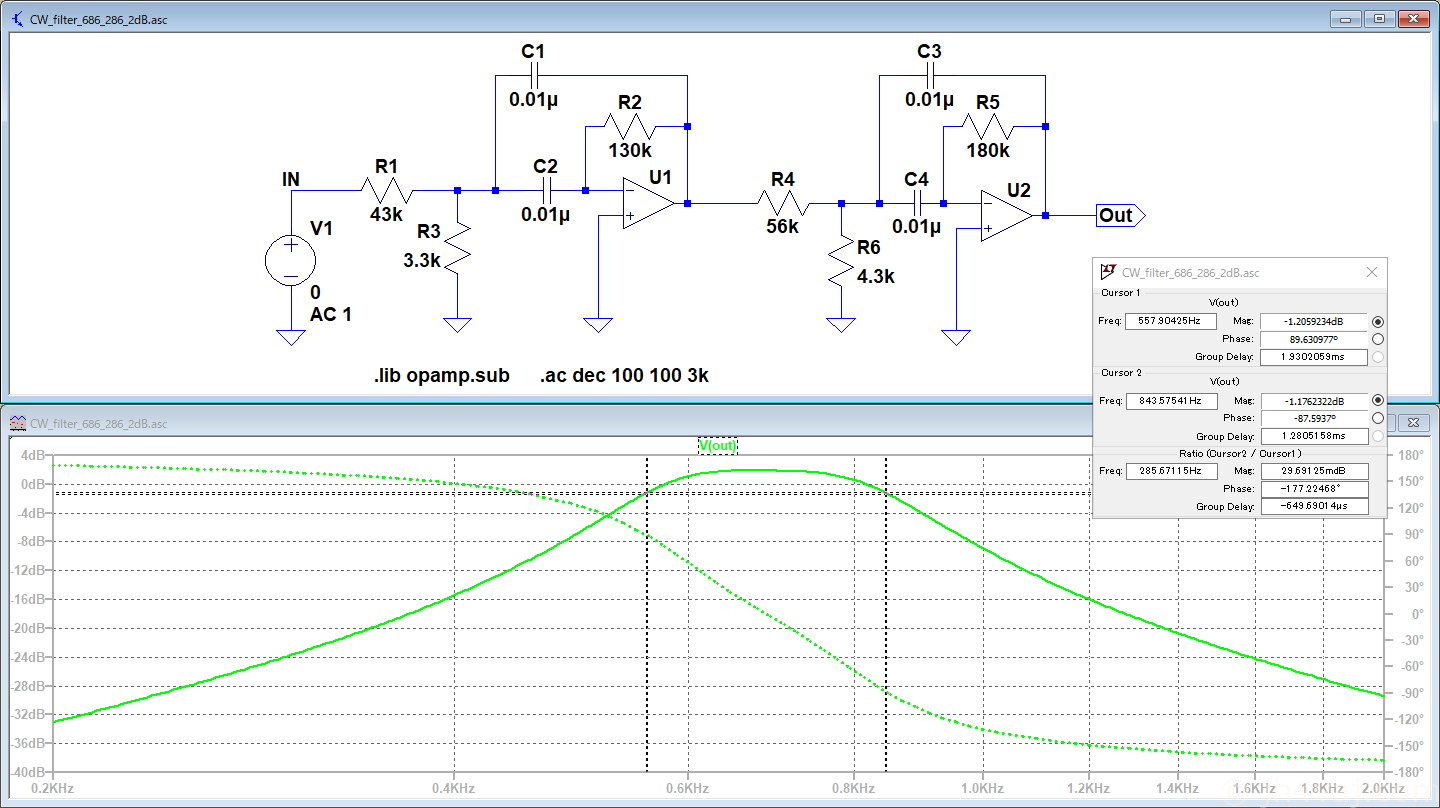

686Hz / 286Hz

500Hz

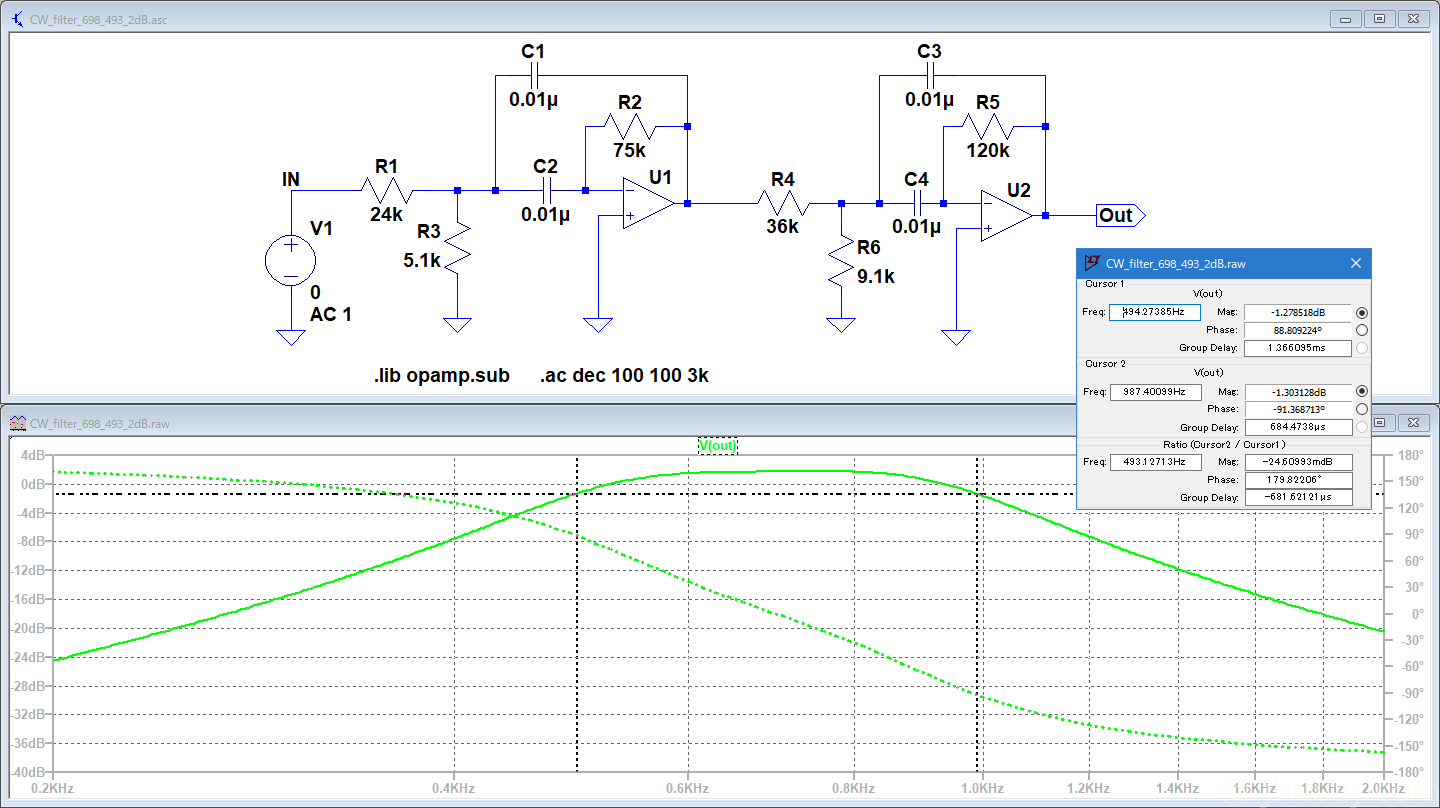

698Hz / 493Hz

fc: 600Hz

200Hz

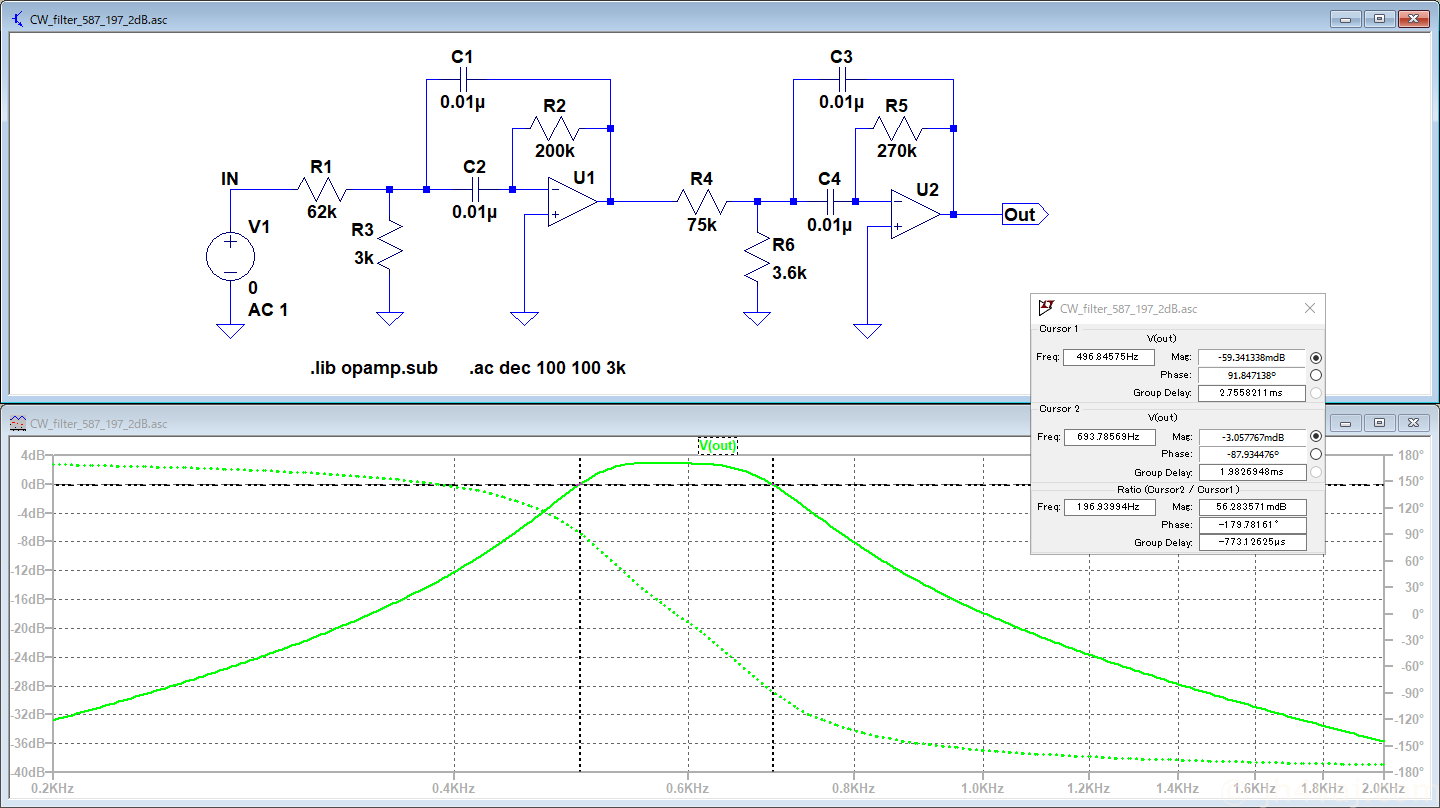

587Hz / 197Hz

300Hz

598Hz / 290Hz

500Hz

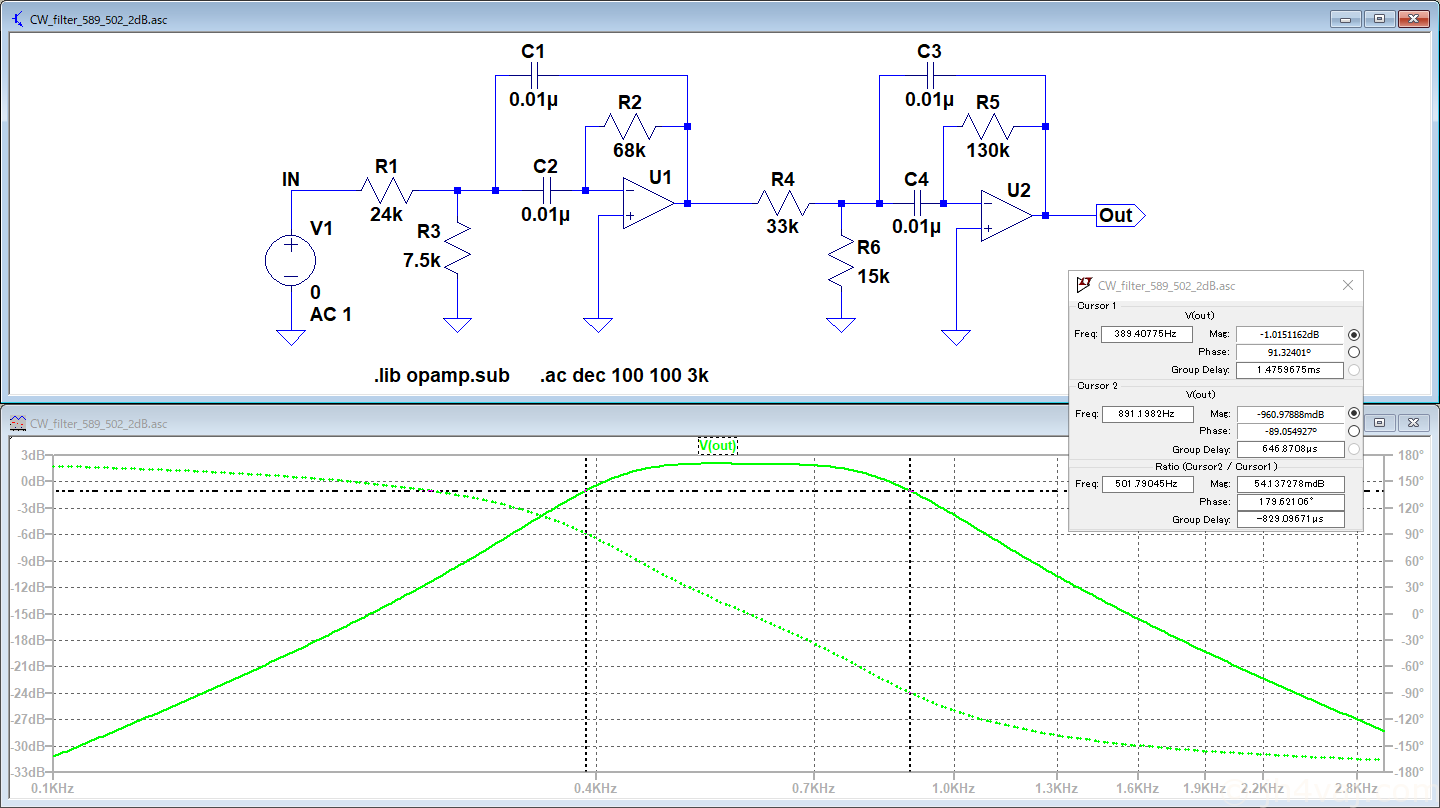

589Hz / 502Hz


このフィルタはPCWI01に実装しました。
