ツインループアンテナをMMANAでシミュレート

2/3λヘンテナって、1λループを二つつないだものだろうと、以前の記事で書いた。

ヘンテナは2/3λが理想形?
後に「ヘンテナ」と呼ばれることになったアンテナの最初の提案者、JE1DEU氏による記事を見つけた。 ヘンテナ開発の歴史 これによると、一辺がλ/4のループを二つ「日」の字の形につなぎ、さらにこれを二つ位相差給電するというアイデアだったらしい...

1λループを二つつないだと考えれば、他にもある。ツインループとか、ダブルループとか呼ばれているようだ。本当に円のものとか、正方形(を90度傾けたもの)とか。三角の場合は、ツインデルタループというのがわりと一般的かな。

ということで、MMANAしてみる。

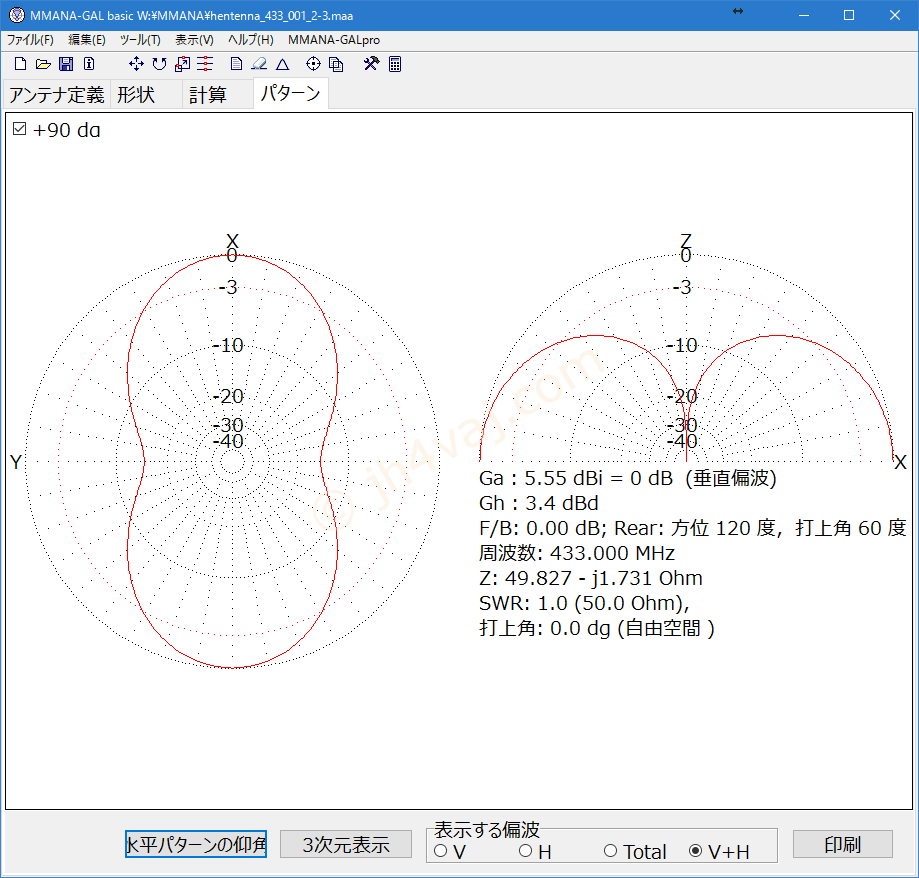

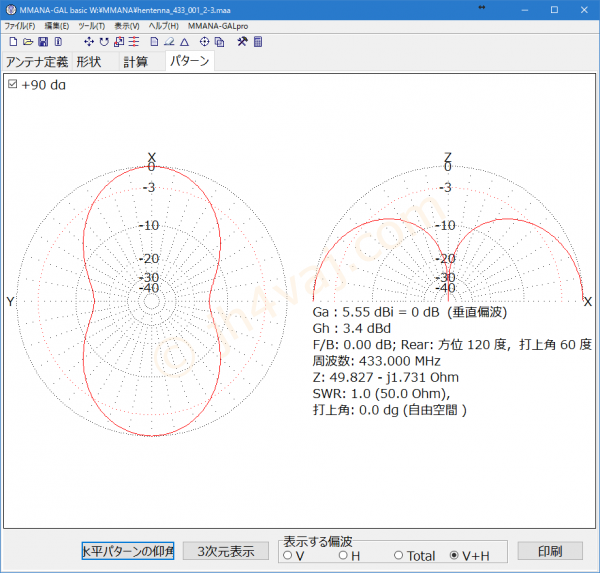

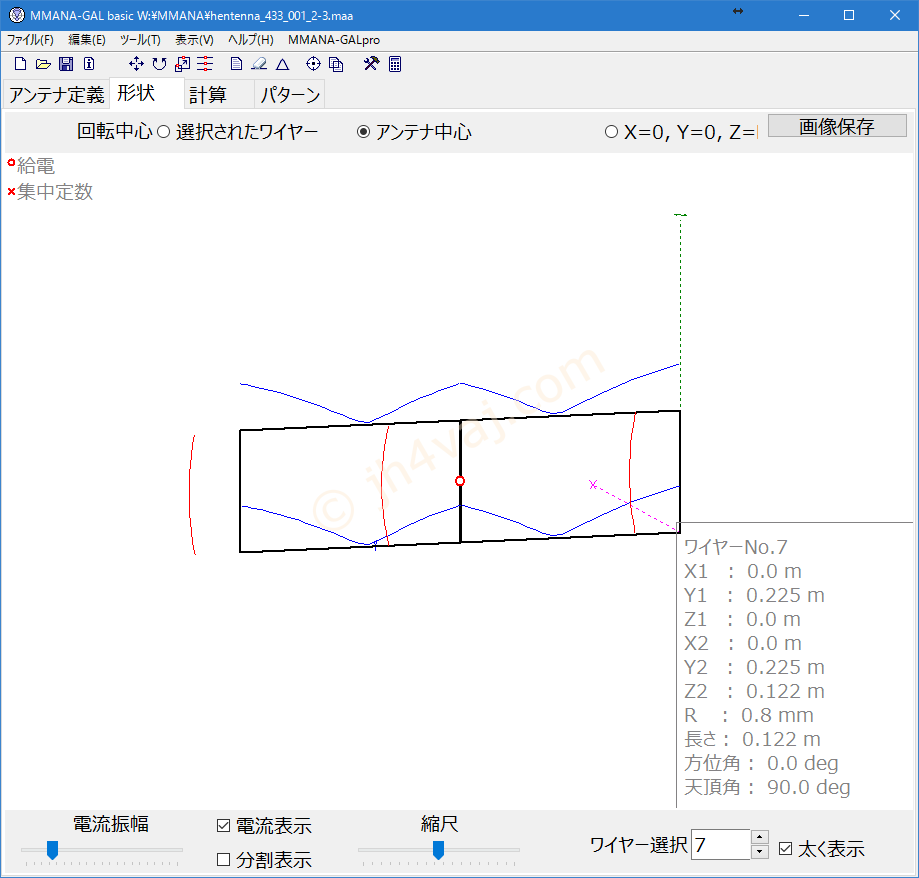

2/3λヘンテナ

まずは、比較対象として2/3λヘンテナ。

twin_loop_001

twin_loop_002

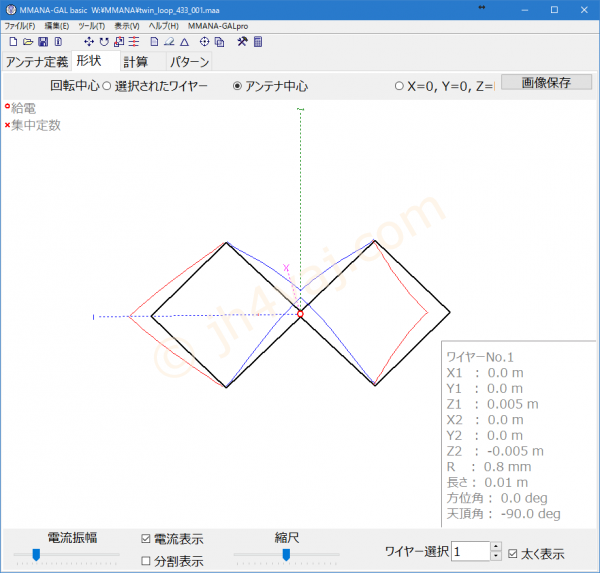

正方形の1λループ×2

正方形の1λループを二つつないだもの。円形でシミュレートしてみたいけどMMANAで円は無理なので。

twin_loop_003

twin_loop_004

残念ながら、SWRが落ち切らないが、ビームパターンやゲインは2/3λヘンテナに酷似。

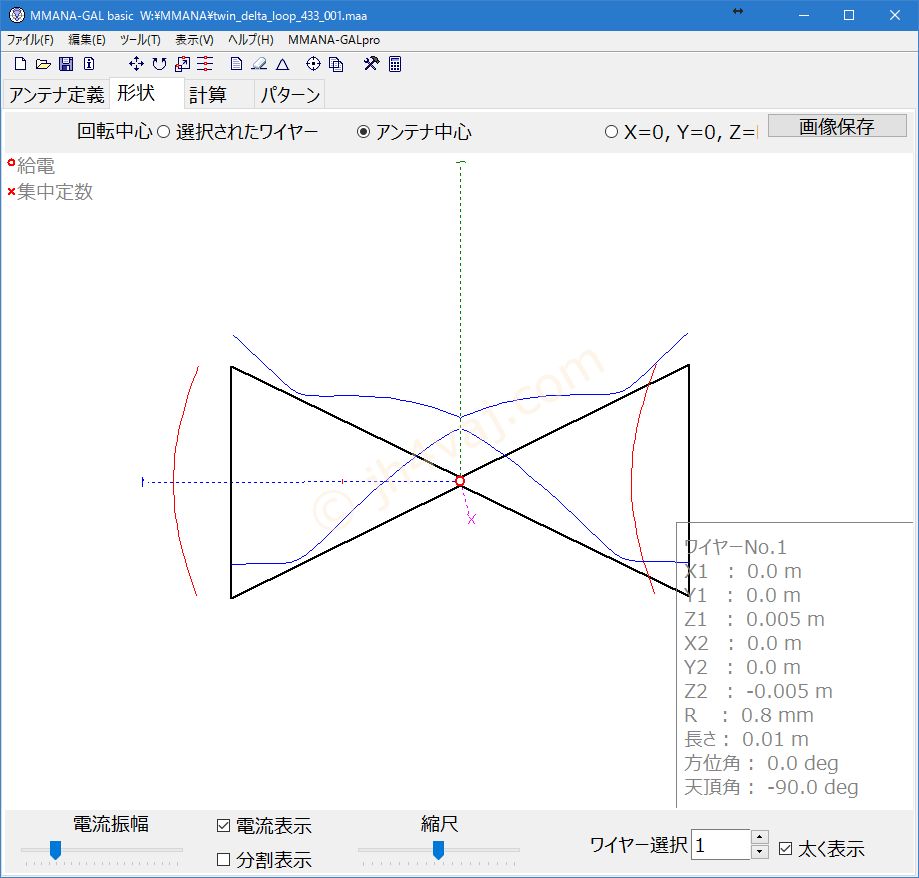

ツインデルタループ

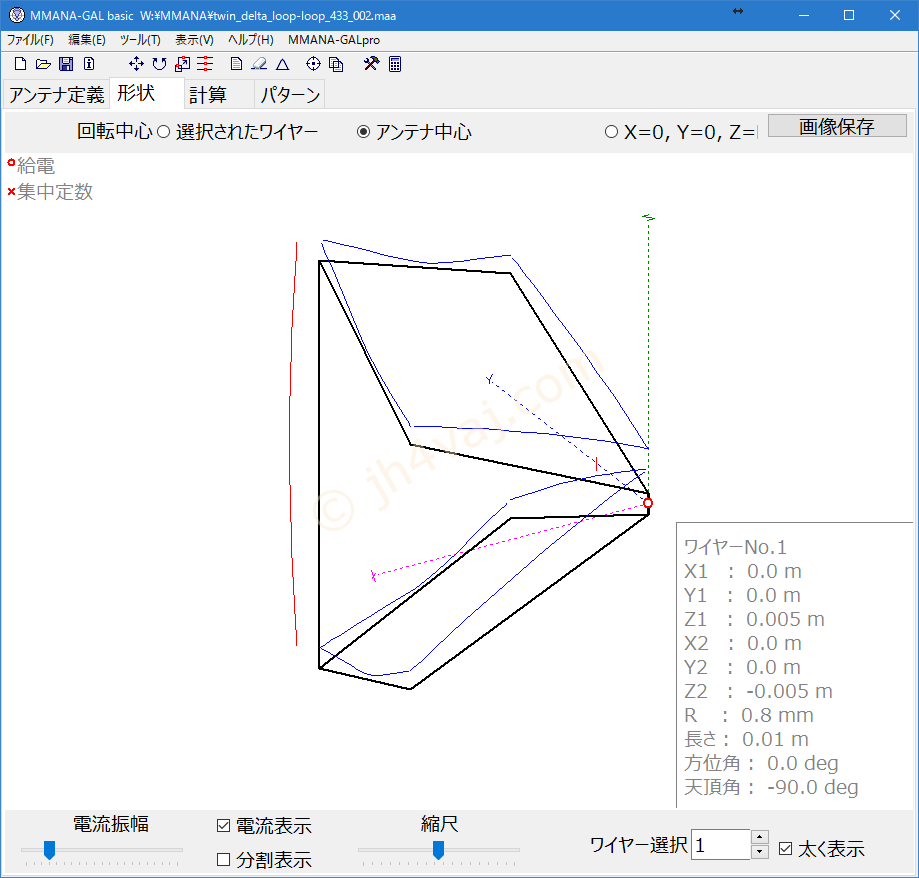

続いて、ツインデルタループ。

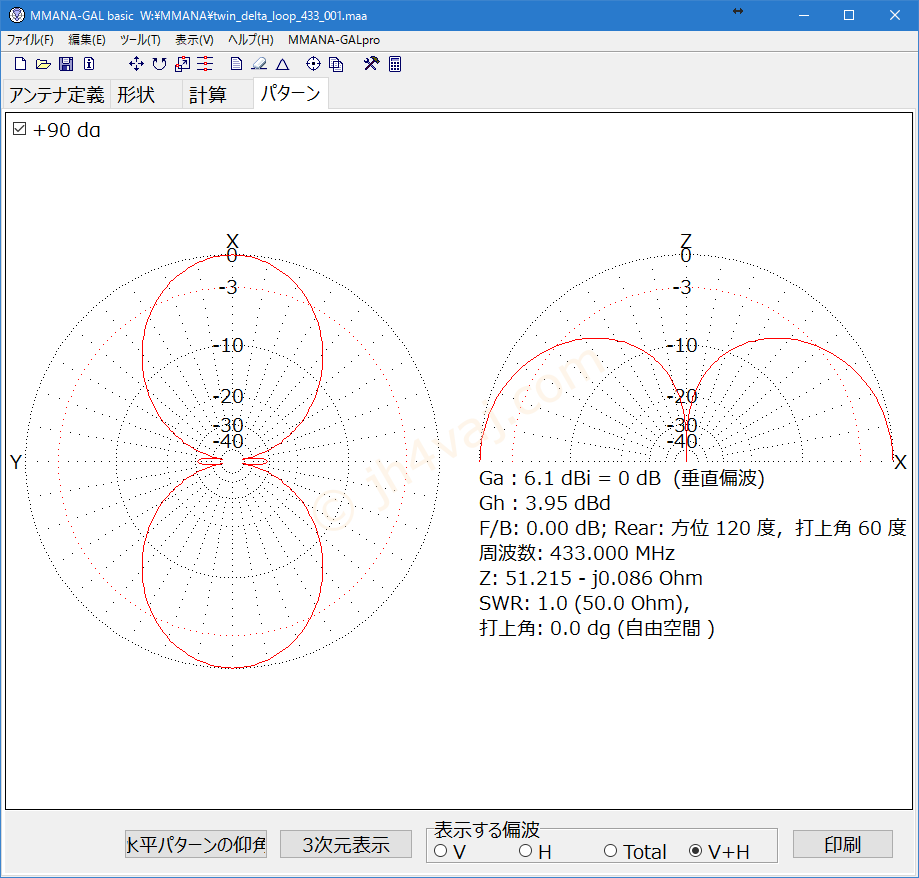

twin_loop_005

twin_loop_006

サイドがバッサリ切れる。その分、前後のゲインは高い。ビームアンテナのラジエータに使うなら、ツインデルタループが良さそう。
