45MHz X’talフィルタの特性を測定してみた

uBITX用に45MHzのクリスタルフィルタをeBayで調達。

ブツはこちら⇒ Motorola 45MHz Crystal Bandpass Filter, New, Qty.2

元ネタ

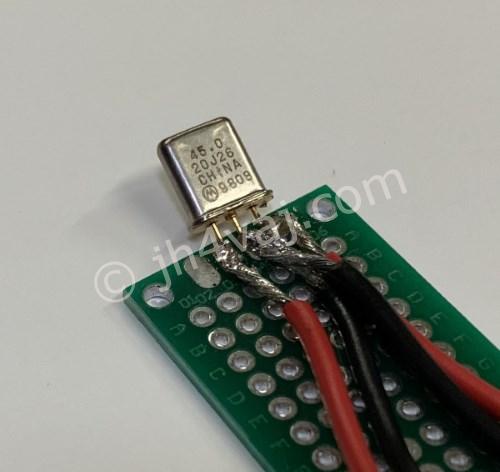

入手したX’talフィルタ、2.54mmピッチかと思ったらそれより狭く2mm位(1.88mm?)。足が短いのはわかっていたけど、そもそもが思っていてより小さかったので、足も予想以上に短い。ユニバーサル基板にも載らないし、参った…。

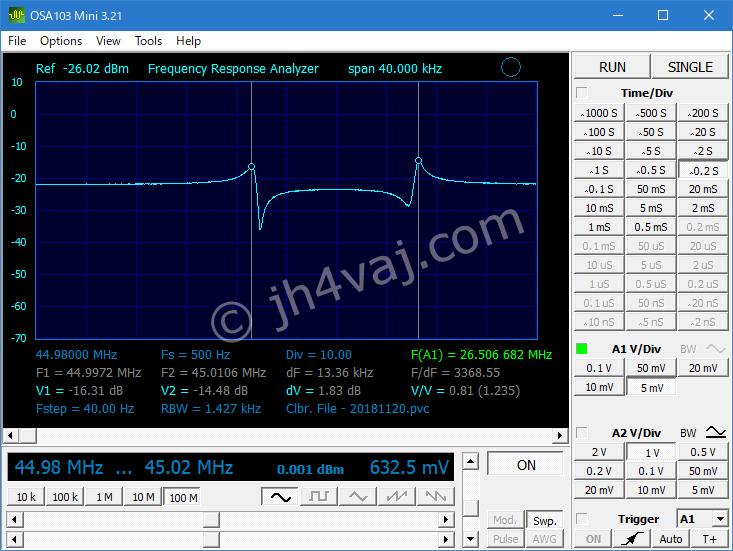

とりあえず。無理やりチョン付してOSA 103 Miniで測定してみた。

正しい測定方法がわからず、単に入出力を直結しただけ。そのためか変な結果。インピーダンスマッチとか考えなきゃいけないんだろうなぁ。とはいえ、目的の周波数(45MHz)で何かしらの特性を持っているらくし、かつ、幅は13kHz程度のことは何となく分かる。二個あるので二個とも測定してみたら、なんだかだいぶ違う…。

eBayには、これ以外にもいくつか(何種類か)あった。

⇒ eBayで45MHzフィルタを検索

しかし、ユニバーサル基板に載らないのは完全に失敗。実際に使うかは、そのうち考えよう。こういう別解(uBITX開発者による)もあるようだし。
