uBITX、中波カットHPFの検討

uBITXの受信回路、下は素通しになっている。中波をカットした方が良いことが、本家サイトにも記されている。

ΜBITX – CIRCUIT DESCRIPTION
http://www.hfsignals.com/index.php/ubitx-circuit-description…

Improvements
<中略>

  • Broadcast filter If there are powerful Medium wave or LF transmitters in the immediate vicinity of your QTH, it will make sense to add a high pass filter with a cut-off around 1.6 MHz to keep these out of the front-end.

ということで、HPFを検討してみる。

計算にはこちらのツールを使わせてもらう。

バタワース Butterworth HPF の 設計ツール
http://gate.ruru.ne.jp/rfdn/Tools/BhpfForm.asp#

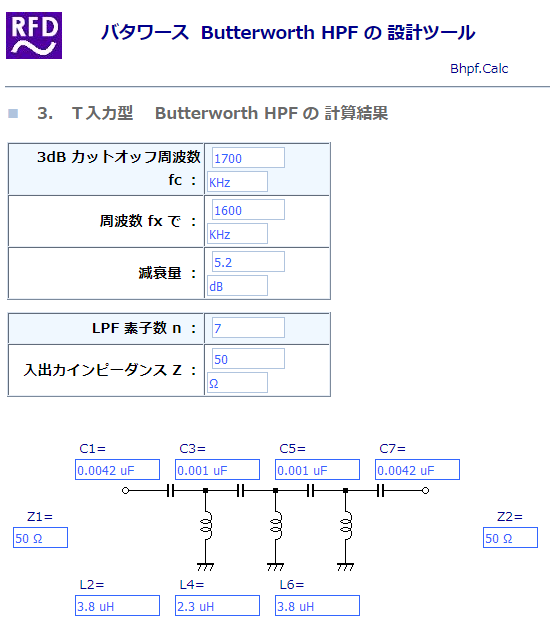

カットオフ周波数1700kHz、7素子のT型での計算結果がこれ。

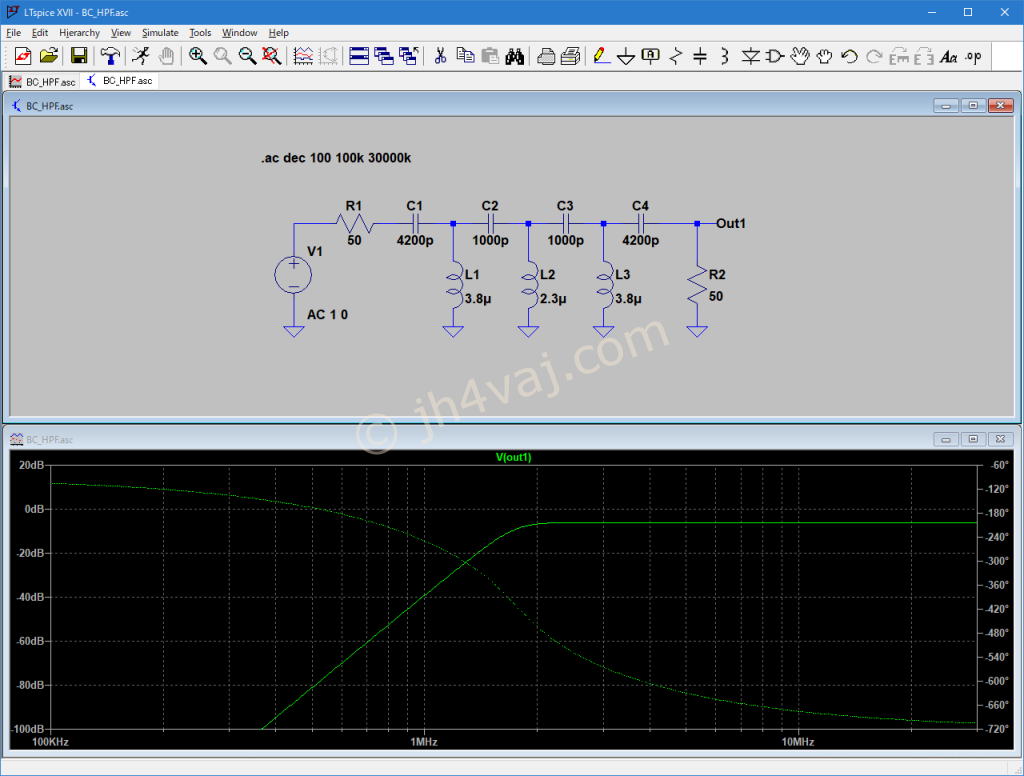

LTSpiceでシミュレートしてみる。

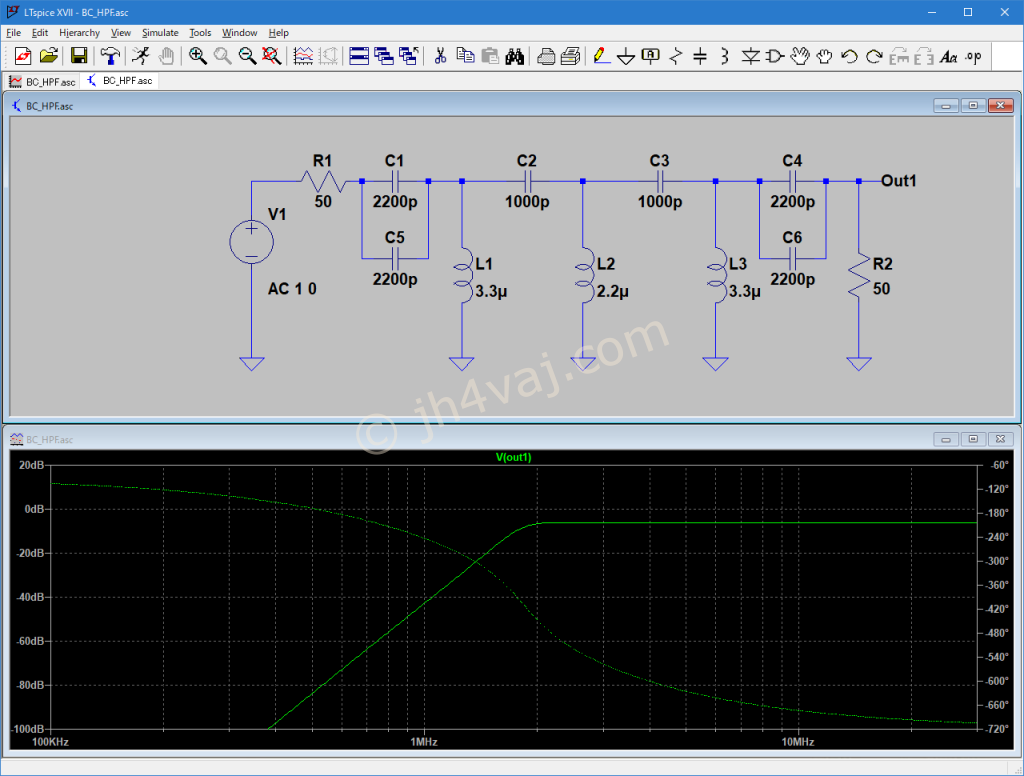

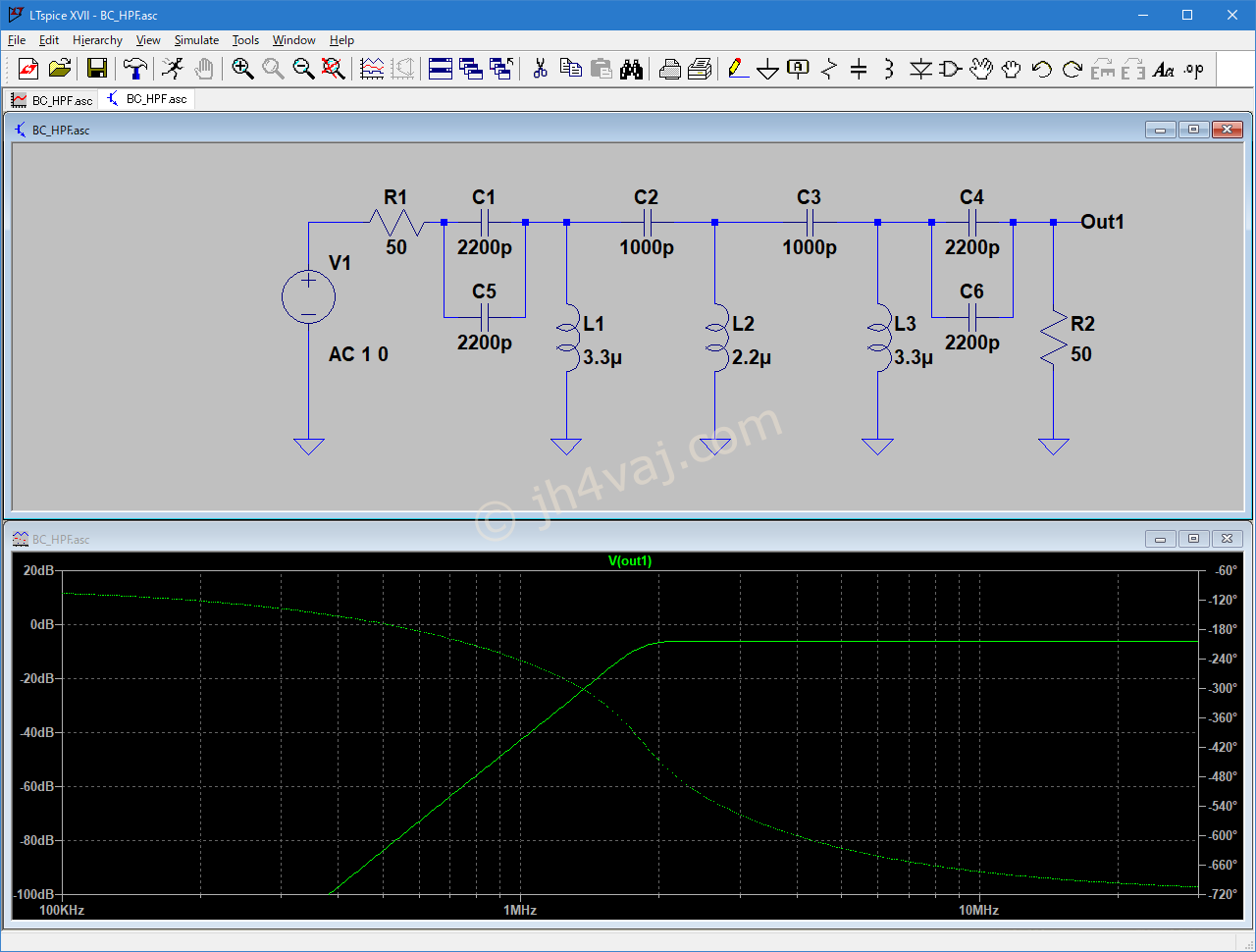

コンデンサ、コイルを比較的入手容易な値にしてみたのがこちら。

値が少し変ったくらいでは、大して影響はないのかな。

いずれにしても、1.8MHz帯は肩にかかってしまうが仕方ないか。

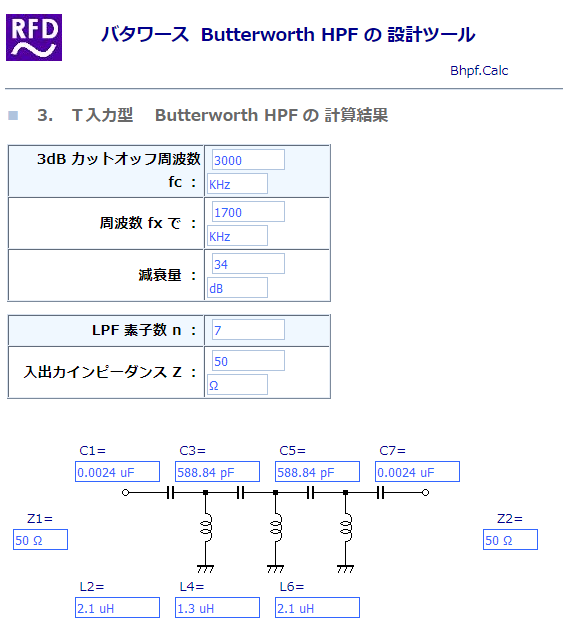

では、いっそのこと、1.8MHz帯は諦めて、カットオフ周波数を3MHzにすると…。

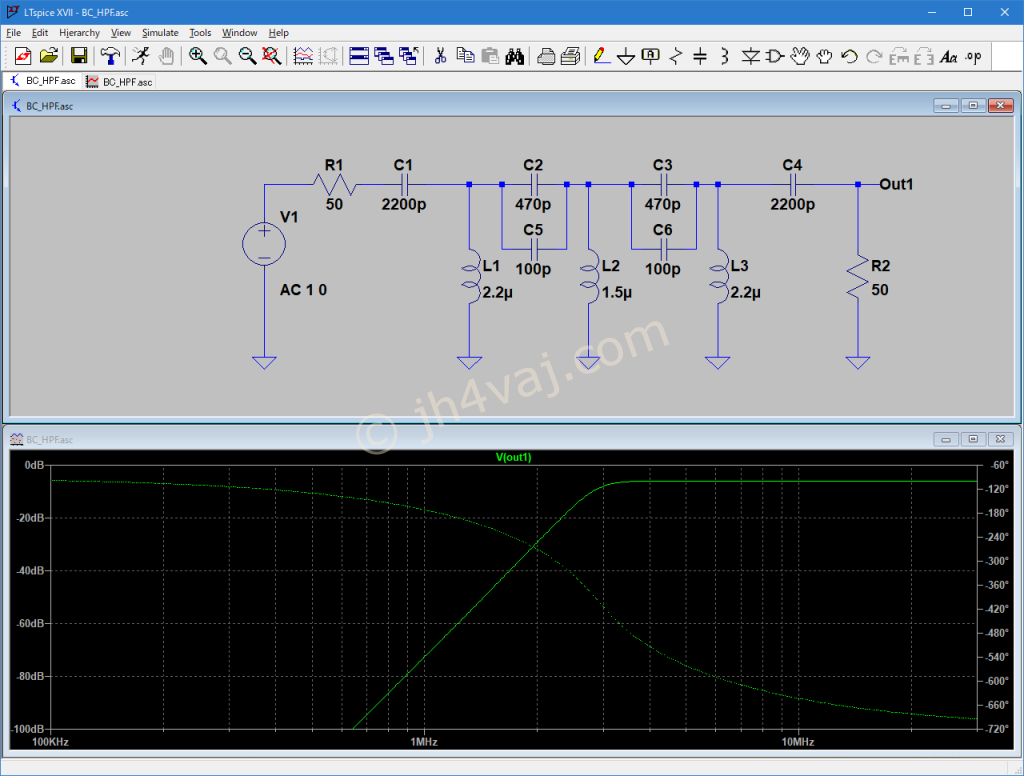

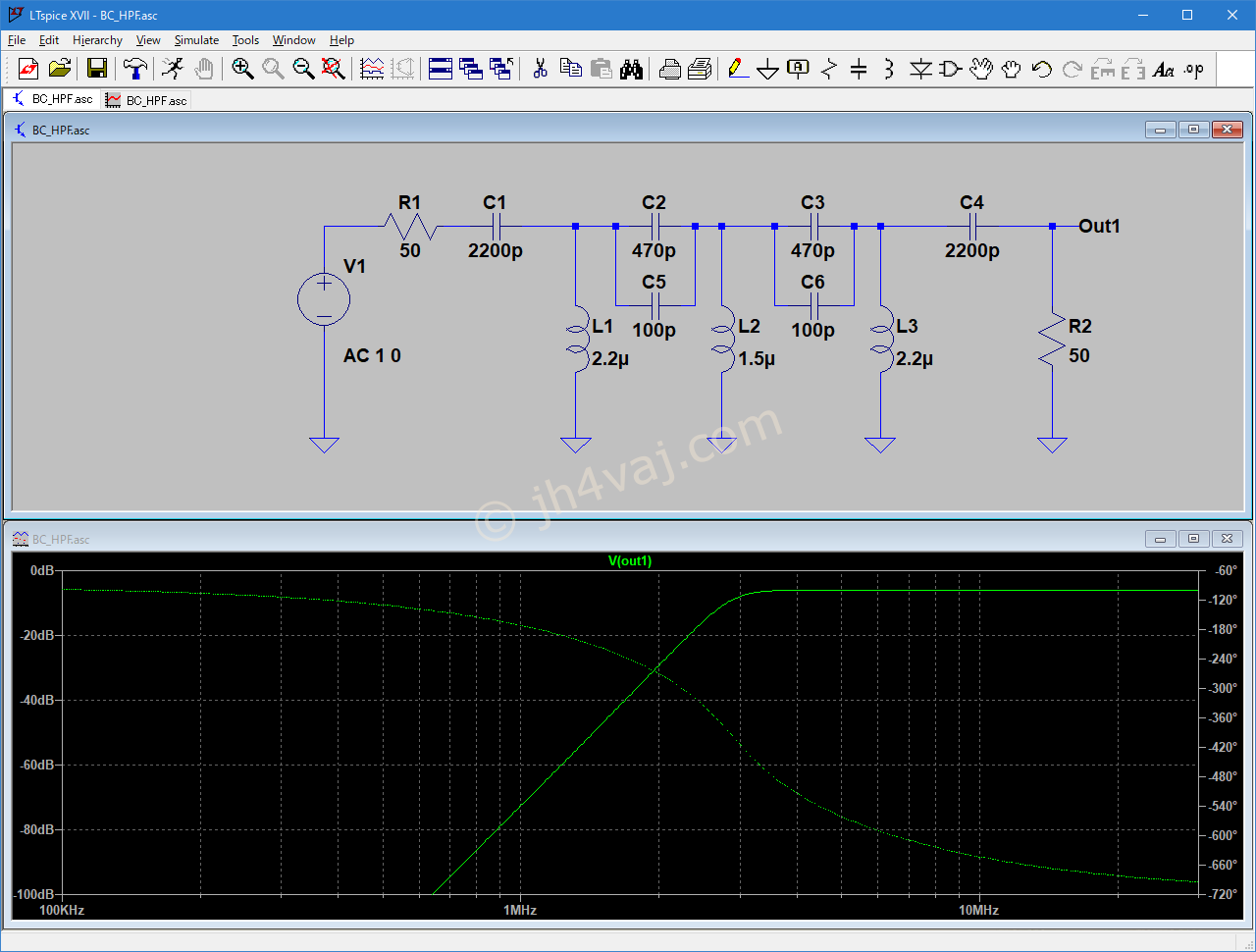

LCの値は、入手容易なものでシミュレート。

uBITXは、本来は1.8MHz帯には対応していないことを考えると、実用的にはこんなところかな?


uBITX、中波カットHPFの検討 ~ チェビシェフで
もうちょっと良くならないかと思い、チェビシェフ型で計算してみた。カットオフ周波数1.7MHz、7段。 入手容易な定数でと思ったら、前回のバタワースとあまり変らなくなった。両端のCが小さくなっただけ。 シミュレーション結果がこちら。 out1...
