aitendoのトロイダルコア

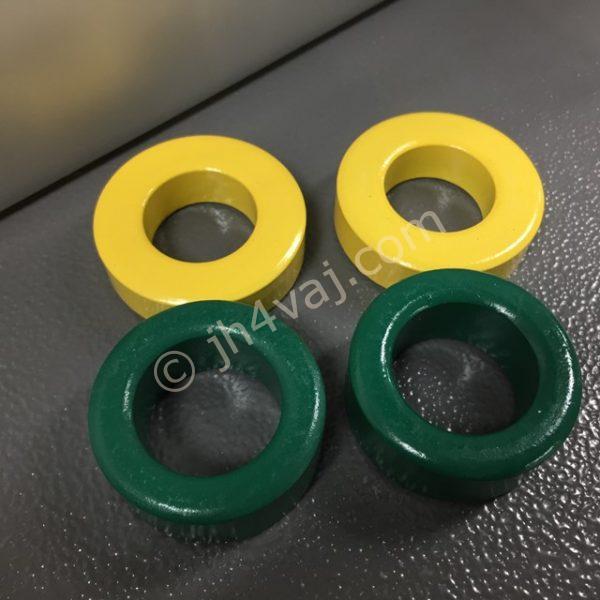

aitendoのトロイダルコアを試しに購入。

aitendo_toroidal

手近にあったポリウレタン線(0.2くらいかな?)を10回巻いて測定。

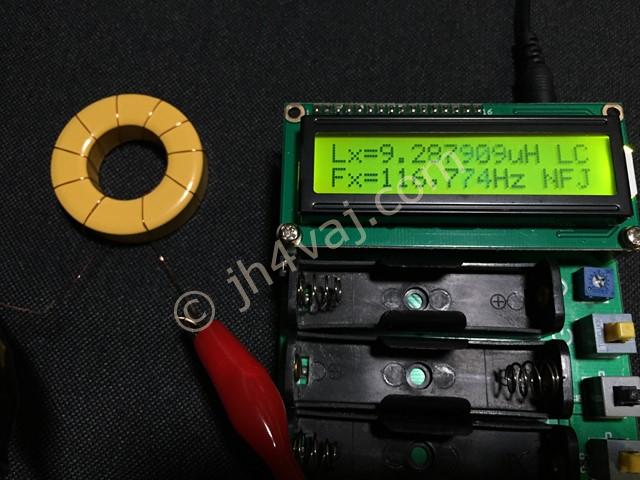

まずは、T150-26。

t150-26_10

約9.3[µH]。T150-26のAL値は96らしいので、ま、こんなものか。

\[96 \times 10^2 = 9600 [nH] \]

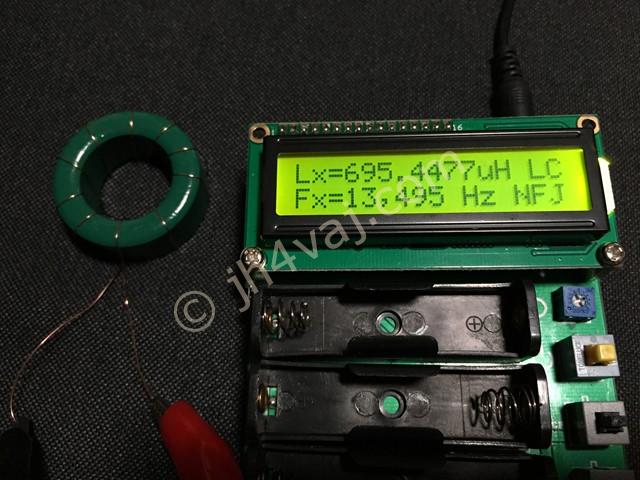

そして、仕様がまったく不明のTC37X22X15G。

tc37x22x15g_10

えっ!約695[µH]。デカイな。Alは6950位ってこと?このコアの素性をご存じの方がいらっしゃいましたら教えて下さい。
